Uziemienie ma działać w chwili awarii, a nie tylko wyglądać dobrze na schemacie. Dlatego pomiar rezystancji uziemienia jest tak ważny: pokazuje, czy prąd ma bezpieczną drogę do gruntu, jak zachowuje się uziom w realnych warunkach i czy instalacja spełnia swoje zadanie także wtedy, gdy grunt jest suchy, wilgotny albo zakłócony przez inne połączenia. W tym artykule wyjaśniam, jak dobierać metodę, jak wygląda procedura krok po kroku i jak czytać wynik bez łapania się na pozornie „ładną” liczbę.
Najważniejsze rzeczy o badaniu uziomu, zanim zaczniesz mierzyć
- W praktyce najczęściej wybiera się metodę 3-punktową, a w układach z wieloma równoległymi połączeniami sprawdza się też pomiar cęgowy.
- Przy pojedynczym uziomie klasyczna metoda zwykle wymaga odłączenia go od instalacji, żeby nie mierzyć pętli zamiast samej elektrody.
- Na wynik mocno wpływają grunt, wilgotność, temperatura i odległość sond pomiarowych.
- Jeśli kolejne odczyty nie są stabilne, nie traktuję pierwszej liczby jako ostatecznej odpowiedzi.
- Nie ma jednej uniwersalnej wartości granicznej dla każdego uziemienia. Wynik zawsze ocenia się w kontekście typu instalacji i wymagań ochrony.
Co mierzy się przy uziemieniu, a nie tylko rezystancję w omach
W takim badaniu nie chodzi wyłącznie o sam przewód czy pręt wbity w ziemię. Najważniejsza jest rezystancja rozpraszania, czyli to, jak skutecznie prąd „ucieka” z elektrody do gruntu. W dobrze wykonanym układzie opór metalowych połączeń jest zwykle niewielki, a o wyniku decyduje przede wszystkim ziemia wokół uziomu i jej zdolność do przyjęcia oraz rozproszenia prądu.
W praktyce zawsze zaczynam od pytania: mierzę pojedynczy uziom, cały układ uziemiający, czy może tylko ciągłość połączeń wyrównawczych? To nie jest drobiazg. Inny odczyt dostanę dla uziomu odgromowego na dachu, inny dla uziemienia ochronnego rozdzielnicy, a jeszcze inny dla rozległej sieci z kilkoma równoległymi drogami przepływu. W instalacjach fotowoltaicznych to rozróżnienie bywa szczególnie ważne, bo metalowe ramy, konstrukcje wsporcze i ograniczniki przepięć tworzą kilka ścieżek jednocześnie.Jeśli myli się rodzaj badanego układu, łatwo wyciągnąć błędny wniosek: odczyt może wyglądać dobrze, ale mówić jedynie o ciągłości połączenia, a nie o skuteczności samego uziomu. To prowadzi już prosto do wyboru metody, bo nie każda technika nadaje się do każdego obiektu.
Którą metodę wybrać w danym układzie
Ja dobieram metodę do tego, co naprawdę chcę udowodnić pomiarem. Inaczej bada się nowy uziom w otwartym terenie, inaczej działającą rozdzielnię w budynku, a jeszcze inaczej system z wieloma połączeniami w obiekcie przemysłowym. Poniżej zestawiam najpraktyczniejsze warianty.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia | Co naprawdę pokazuje |
|---|---|---|---|---|
| 2-punktowa | Do prostych sprawdzeń ciągłości lub porównań między dwoma punktami odniesienia | Szybka i mało wymagająca | Nie daje pełnego obrazu pracy uziomu | Głównie ciągłość połączenia, a nie pełną skuteczność elektrody |
| 3-punktowa | Do klasycznego testu pojedynczego uziomu i odbioru nowych instalacji | Najbardziej miarodajna, jeśli da się rozstawić sondy | Wymaga sond w gruncie i zwykle odłączenia badanego uziomu | Rezystancję uziomu względem gruntu |
| 3-punktowa z regułą 61,8% | Gdy warunki gruntu i geometria układu pozwalają na uproszczenie | Łatwiej znaleźć punkt pomiarowy napięciowy | Sprawdza się tylko przy założeniach zbliżonych do jednorodnego gruntu | Praktyczny punkt odniesienia dla testu opadku potencjału |
| Selektywna | Gdy uziomu nie chcę odłączać, ale mam sondy i cęgowy pomiar prądu | Bezpieczniejsza i mniej inwazyjna | Wymaga odpowiedniej topologii i sprzętu | Indywidualny uziom w układzie, który ma dodatkowe połączenia |
| Cęgowa, czyli stakeless | W układach z wieloma równoległymi uziemieniami, w budynkach i obiektach trudno dostępnych | Bardzo szybka, bez sond w gruncie | Nie działa na izolowanym uziomie i nie nadaje się do każdego odbioru | Pętlę lub równoległą drogę uziemienia, nie zawsze samą elektrodę |
W skrócie: klasyczny pomiar 3-punktowy wybieram wtedy, gdy potrzebuję twardej odpowiedzi o pojedynczym uziomie, a cęgi zostawiam do systemów, w których istnieje kilka równoległych dróg przepływu. Gdy układ jest większy i bardziej złożony, dobry miernik daje też możliwość testu selektywnego lub pracy z większą liczbą sond. To płynnie prowadzi do samej procedury, bo bez poprawnego rozstawienia elektrod nawet najlepsza metoda nie pomoże.

Jak wykonuję klasyczny pomiar krok po kroku

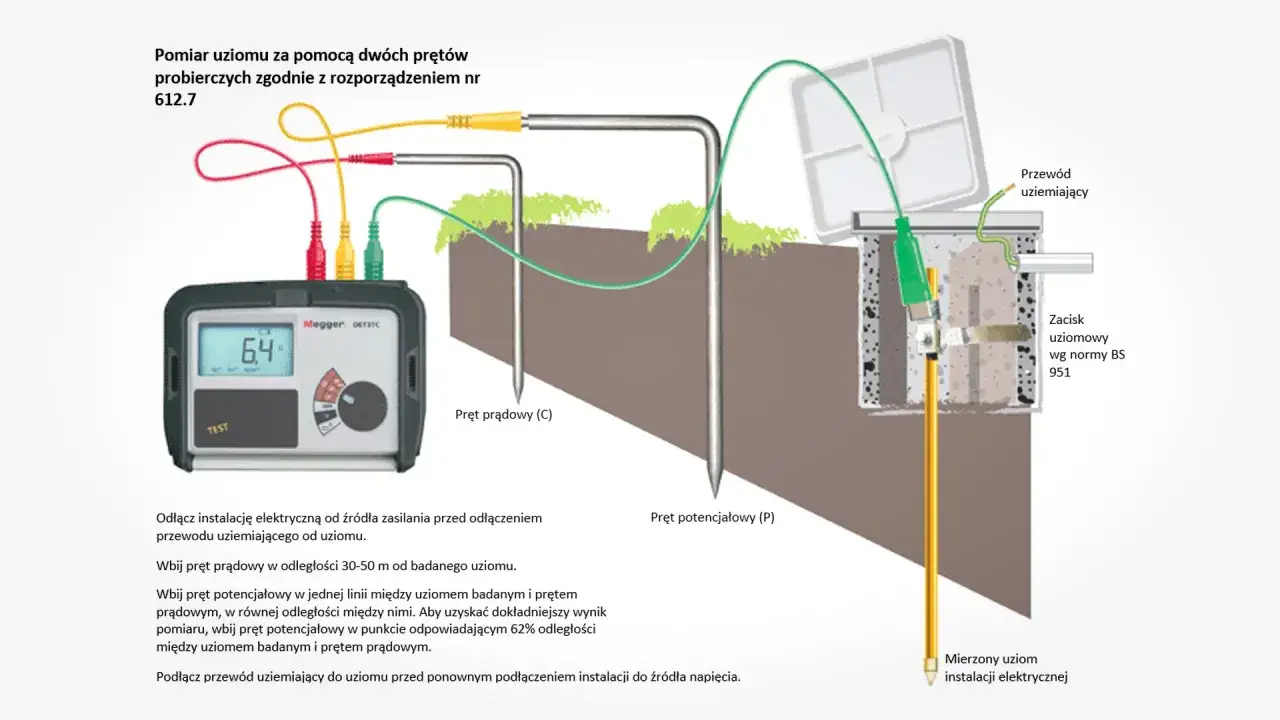

Przy klasycznym teście opadku potencjału liczy się porządek i konsekwencja. Najpierw sprawdzam, czy mam do czynienia z układem, który można odłączyć, a potem ustawiam sondy tak, aby strefy wpływu nie nachodziły na siebie. W prostych instalacjach przyjmuje się często około 20 m jako sensowny punkt startowy dla odległości między badaną elektrodą a sondą prądową, ale ważniejsze od jednej liczby jest to, żeby odczyt stabilizował się po przesunięciu sond.
- Rozpoznaję układ i upewniam się, czy badam pojedynczy uziom, czy sieć z wieloma połączeniami.
- Sprawdzam napięcie zakłóceń. W wielu miernikach pomiar blokuje się przy zbyt dużych zakłóceniach, a powyżej pewnego poziomu robi się to zwyczajnie niebezpieczne.
- Przy metodzie klasycznej odłączam badany uziom od instalacji, żeby nie zmierzyć przypadkiem pętli lub dodatkowych dróg równoległych.
- Wbijam sondę prądową i potencjałową w jednej linii, z dala od badanego uziomu, tak aby wynik nie był zniekształcony przez pobliskie metalowe elementy.
- Ustawiam sondę potencjałową najpierw w okolicy 61,8% odległości między uziomem a sondą prądową. To dobry punkt startowy, ale nie traktuję go jak dogmatu.
- Wykonuję kilka odczytów, przesuwając sondę potencjałową w okolice 40%, 50% i 60% odległości albo stosuję szerszy zestaw punktów, gdy układ jest większy i bardziej niejednorodny.
- Jeśli kolejne wartości różnią się wyraźnie, odsuwam sondę prądową dalej. Gdy wyniki zmieniają się o więcej niż kilka procent, to zwykle znak, że układ pomiarowy trzeba poprawić, a nie że „grunt tak po prostu ma”.
- Na końcu zapisuję nie tylko wynik, ale też warunki pomiaru, bo bez tego liczba po czasie niewiele mówi.
W dużych lub skomplikowanych systemach korzystam też z podejścia, w którym odczyty bierze się przy 20%, 40% i 60% odległości sondy prądowej. Taka kontrola pomaga odsiać przypadkowy punkt, który wygląda poprawnie tylko dlatego, że akurat trafił w mało reprezentatywną część gruntu. Dalej kluczowe staje się już nie samo ustawienie miernika, ale to, co robi grunt z wynikiem.
Dlaczego ten sam uziom daje inny wynik po deszczu i po suszy
To jedno z najczęstszych zaskoczeń. Uziom nie ma jednej „stałej” wartości raz na zawsze, bo grunt nie jest materiałem jednorodnym. Na wynik wpływają skład gleby, wilgotność, temperatura i głębokość warstw. Wilgotny, gliniasty grunt zwykle przewodzi lepiej niż suchy piasek lub żwir, a zmiana pory roku potrafi podnieść albo obniżyć odczyt bardziej, niż wielu inwestorów się spodziewa.
Jeżeli projektuję nowe uziemienie albo oceniam, czy istniejący układ daje jeszcze zapas, nie patrzę wyłącznie na powierzchnię terenu. Warstwy głębsze bywają stabilniejsze niż to, co dzieje się przy samej powierzchni, dlatego pręty uziemiające najlepiej prowadzić możliwie głęboko, a przy okazji poniżej strefy przemarzania, jeśli warunki na to pozwalają. To właśnie dlatego pomiar wykonany po deszczu może wyglądać lepiej niż ten sam układ sprawdzony po długiej suszy.
Przy nowych inwestycjach warto też znać rezystywność gruntu, bo to ona pomaga dobrać liczbę i długość elektrod jeszcze przed montażem. W takim badaniu stosuje się zwykle czteropunktowy układ sond, ustawionych w jednej linii i w równych odstępach, a odstęp między sondami powinien być co najmniej trzykrotnie większy od ich głębokości. To już nie jest tylko kontrola gotowego uziomu, ale baza do sensownego projektu.
To prowadzi do kolejnego pytania: skoro warunki zmieniają się tak mocno, jak w ogóle ocenić, czy wynik jest dobry, a nie tylko chwilowo korzystny?
Jak oceniam wynik i wyłapuję błędy w odczycie
Nie lubię mówić o jednym „dobrym” progu dla wszystkich instalacji, bo to zbyt duże uproszczenie. W praktyce ważniejsze od samej liczby jest to, czy wynik pasuje do typu układu i czy da się go obronić technicznie. W układzie TT liczy się przede wszystkim spełnienie warunku ochrony przy uszkodzeniu, w TN ogromne znaczenie ma ciągłość połączeń wyrównawczych i mała impedancja toru, a w instalacjach odgromowych oraz PV dochodzi jeszcze spójność całej ścieżki wyrównawczej.
Często słyszę, że „ma być poniżej 10 Ω”. Traktuję to raczej jako orientacyjny punkt odniesienia niż uniwersalne prawo. Dla jednych obiektów będzie to wynik dobry, dla innych za wysoki, a w jeszcze innych decydujący okaże się nie sam uziom, tylko cały układ ochrony i sposób zasilania. Jeśli ktoś chce obronić pomiar w dokumentacji, musi spojrzeć szerzej niż na jedną cyfrę.
Kiedy jeden odczyt wystarcza
Jeden odczyt wystarcza tylko wtedy, gdy warunki są stabilne, układ pomiarowy jest poprawnie rozstawiony, a wynik po przestawieniu sond pozostaje bardzo podobny. W praktyce wolę mieć kilka punktów kontrolnych. Jeśli krzywa jest płaska albo wartości zmieniają się minimalnie, mogę zaufać wynikowi dużo bardziej niż w sytuacji, gdy każda zmiana położenia sondy daje inną liczbę.
Sygnały, że trzeba powtórzyć test
- Wyniki różnią się zauważalnie po przesunięciu sondy potencjałowej.
- Miernik sygnalizuje zbyt duże zakłócenia albo niestabilne warunki pracy.
- W gruncie są metalowe przeszkody, rury, kable lub inne przewodzące elementy w pobliżu toru pomiarowego.
- Sondy nie mają dobrego kontaktu z gruntem, bo trafiły w zbyt suchą, kamienistą albo luźną warstwę.
- Pomiar wykonywany jest tylko jednym ustawieniem, bez sprawdzenia powtarzalności.
Przeczytaj również: Uziemienie w starej instalacji - Kiedy modernizować, a kiedy wymieniać?
Najczęstsze pomyłki
- Mylenie rezystancji pojedynczego uziomu z rezystancją pętli w układzie z wieloma połączeniami.
- Użycie metody cęgowej na izolowanym uziomie, gdzie nie ma równoległej drogi powrotnej.
- Zbyt mała odległość sond od badanego obiektu, przez co strefy wpływu się nakładają.
- Brak odłączenia badanego uziomu przy klasycznym teście.
- Odczytanie wyniku bez zapisania warunków pogodowych i stanu gruntu.
Jeśli chcę mieć wynik, który naprawdę coś mówi, zawsze sprawdzam powtarzalność i nie ufam pierwszej liczbie, która pojawi się na ekranie. Ta ostrożność przydaje się szczególnie w instalacjach fotowoltaicznych, gdzie wiele elementów metalowych pracuje równolegle i łatwo pomylić ciągłość połączeń z jakością całego uziemienia.
Co zmienia się w instalacjach fotowoltaicznych
W PV uziemienie nie jest tylko dodatkiem do montażu. Ma znaczenie dla ochrony przeciwporażeniowej, działania ograniczników przepięć i bezpieczeństwa falownika, a także dla poprawnej pracy całej infrastruktury na dachu lub na gruncie. Ja patrzę na taki układ szerzej: sprawdzam nie tylko sam pręt czy bednarkę, ale też połączenia ram modułów, konstrukcji wsporczej, szyn, rozdzielnicy AC i PE falownika.
Właśnie tu cęgowy pomiar bywa kuszący, bo daje szybki wynik bez rozłączania instalacji. To ma sens, gdy obiekt ma wiele połączeń równoległych i chodzi o diagnostykę eksploatacyjną. Jeśli jednak trzeba odebrać nowy układ albo potwierdzić skuteczność pojedynczego uziomu, sam pomiar bez sond nie wystarczy. W PV łatwo o fałszywe poczucie bezpieczeństwa, bo metalowa konstrukcja potrafi wyglądać na dobrze uziemioną, mimo że problem leży w jednym słabym łączniku albo źle wykonanym zacisku.
Po burzy, po wymianie falownika, po przebudowie rozdzielnicy albo po kolejnym zadziałaniu ochronników przepięciowych kontrola uziemienia ma po prostu sens. Nie dlatego, że „tak wypada”, tylko dlatego, że energia z wyładowania albo z przepięcia szuka najkrótszej drogi i właśnie wtedy wychodzą na wierzch wszystkie niedoróbki połączeń wyrównawczych. To prowadzi do ostatniej, bardzo praktycznej rzeczy: jak przygotować się do pomiaru, żeby nie stracić czasu i nie dostać wyniku, który trzeba potem poprawiać.
Co przygotowuję przed kolejnym pomiarem, żeby wynik był wiarygodny
- Sprawdzam stan i kalibrację miernika oraz przewodów.
- Notuję warunki gruntu: sucho, wilgotno, po deszczu, po przymrozku, zmarznięta wierzchnia warstwa.
- Zapisuję dokładny układ sond, odległości i kierunek prowadzenia przewodów.
- Dokumentuję, czy badany uziom był odłączony, czy pomiar był selektywny, czy cęgowy.
- Robię zdjęcie lub szkic rozstawienia, bo po czasie to często ważniejsze niż sam wynik w omach.
Jeśli zlecam pomiar rezystancji uziemienia, wolę dostać nie tylko liczbę, ale też metodę, warunki gruntu i informację, czy wynik był powtarzalny. Taki komplet danych pozwala ocenić uziemienie uczciwie, bez zgadywania, czy odczyt jest dobry tylko dlatego, że akurat padało, czy rzeczywiście układ działa tak, jak powinien.
