Uziemienie w instalacji elektrycznej decyduje nie tylko o bezpieczeństwie ludzi, ale też o tym, czy zabezpieczenia zadziałają wtedy, gdy naprawdę trzeba. W sieci TT ten temat jest szczególnie ważny, bo cały sposób ochrony opiera się na współpracy uziomu, przewodu PE, połączeń wyrównawczych i wyłączników różnicowoprądowych. Poniżej pokazuję, jak to działa w praktyce, jakie parametry warto mierzyć i gdzie najczęściej pojawiają się błędy.
Najważniejsze fakty o układzie TT i uziemieniu
- W układzie TT punkt neutralny źródła jest uziemiony po stronie zasilania, a instalacja odbiorcza ma własny uziom ochronny.
- Przy zwarciu doziemnym prąd bywa zbyt mały, by wyłączyły go bezpieczniki lub wyłączniki nadprądowe, dlatego kluczowe są RCD.
- Warunek ochrony można ująć prosto: RA × IΔn ≤ UL, gdzie zwykle UL = 50 V, a w obiektach tymczasowych i rolniczych 25 V.
- W instalacjach TT trzeba sprawdzać nie tylko sam wyłącznik różnicowoprądowy, ale też ciągłość PE i rezystancję uziemienia.
- Przy fotowoltaice znaczenie mają także połączenia wyrównawcze, ograniczniki przepięć i dobór typu RCD do falownika.
Czym jest układ TT i kiedy ma znaczenie
Ja zaczynam od prostego rozróżnienia: w TT źródło zasilania ma swój punkt neutralny uziemiony po stronie operatora, a instalacja odbiorcy korzysta z własnego uziomu ochronnego. To oznacza, że przewód ochronny nie jest tutaj łączony z neutralnym po stronie budynku, a skuteczność ochrony zależy mocno od lokalnego uziemienia.
W praktyce ten układ spotyka się tam, gdzie taki sposób zasilania wynika z warunków przyłączenia albo z architektury sieci. Dla użytkownika najważniejsze jest jedno: w tym układzie nie wolno zakładać, że zwarcie doziemne wyłączy zabezpieczenie tak szybko jak w TN. Prąd uszkodzeniowy bywa zbyt mały, więc trzeba myśleć o całym układzie ochrony, nie o jednym elemencie.
Jeśli rozumiesz już tę różnicę, łatwiej zobaczyć, dlaczego w TT tak dużą rolę odgrywają RCD i stan samego uziomu. To prowadzi prosto do pytania, jak ta ochrona działa w praktyce.
Jak działa ochrona w układzie TT
Ochrona opiera się na zasadzie samoczynnego odłączenia zasilania. Gdy pojawi się upływ do ziemi, prąd płynie przez uziom i wyłącznik różnicowoprądowy wykrywa nierównowagę między przewodem fazowym a neutralnym. Właśnie dlatego RCD nie jest tutaj dodatkiem, tylko podstawowym elementem ochrony.
Norma IEC 60364-4-41 dopuszcza bardzo krótkie czasy wyłączenia dla obwodów końcowych. To ważne, bo pokazuje, jak szybko instalacja powinna zareagować na uszkodzenie:
| Warunki napięciowe | Maksymalny czas wyłączenia |
|---|---|
| 50 < Uo ≤ 120 V | 0,3 s |
| 120 < Uo ≤ 230 V | 0,2 s |
| 230 < Uo ≤ 400 V | 0,07 s |
| Uo > 400 V | 0,04 s |
Dla pozostałych obwodów rozdzielczych limit bywa dłuższy, zwykle 1 s, bo trzeba jeszcze zachować selektywność między kolejnymi zabezpieczeniami. To praktycznie oznacza, że awaria ma odłączyć tylko wadliwy obwód, a nie cały obiekt.
Ja zwracam uwagę jeszcze na jedną rzecz: jeśli różne grupy obwodów są przypisane do różnych uziomów, każdy taki zestaw powinien mieć właściwie dobrany RCD. Bez tego łatwo o nieprzewidywalne wyzwalanie albo fałszywe poczucie bezpieczeństwa.
Kiedy mechanizm wyłączenia jest jasny, trzeba jeszcze odpowiedzieć na pytanie, jak dobry musi być sam uziom i od czego to zależy w praktyce.

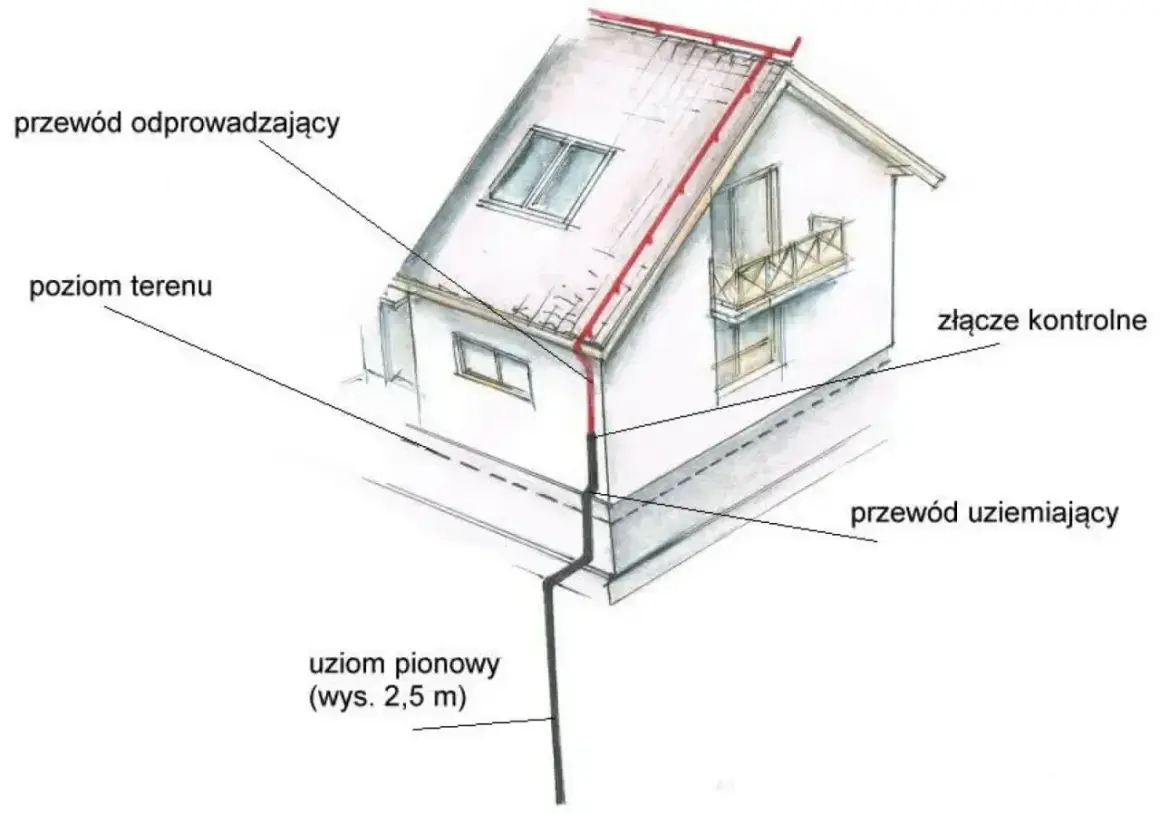

Jakie uziemienie ma sens w praktyce
W TT samo istnienie uziomu niczego jeszcze nie gwarantuje. Liczy się typ uziomu, jakość połączeń, wynik pomiaru i to, czy układ zachowa parametry po kilku sezonach wilgotności, mrozów i prac ziemnych.
| Rodzaj uziomu | Gdzie sprawdza się najlepiej | Co daje | Na co uważać |
|---|---|---|---|
| Fundamentowy | Nowe budynki | Najstabilniejszy i zwykle najbardziej przewidywalny | Trudny do wykonania w istniejącym obiekcie |
| Otokowy | Domy i obiekty z możliwością wykonania robót ziemnych | Dobre uzupełnienie ochrony i ochrony przepięciowej | Wymaga dobrego projektu i poprawnego wykonania w gruncie |
| Szpilkowy | Modernizacje i poprawki | Szybki do dołożenia, gdy trzeba obniżyć rezystancję | Silnie zależy od rodzaju gruntu i głębokości wbicia |
| Hybrydowy | Gdy pojedynczy uziom nie daje zapasu | Łączy zalety kilku rozwiązań | Wymaga pomiarów po każdym etapie prac |
Warunek projektowy można sprowadzić do zależności RA × IΔn ≤ UL. Dla obwodów 230/400 V przyjmuje się zwykle 50 V, a dla obiektów tymczasowych, rolniczych i ogrodniczych 25 V. To nie jest ozdobny zapis z normy, tylko szybki sposób na sprawdzenie, czy dobrane RCD i uziom mają sens razem.
| Prąd różnicowy RCD | Maks. RA przy 50 V | Maks. RA przy 25 V | Jak to czytam w praktyce |
|---|---|---|---|
| 30 mA | 1666 Ω | 833 Ω | Dobry poziom ochrony ludzi, ale nie traktuję tej granicy jako celu projektowego |
| 300 mA | 166 Ω | 83 Ω | Często stosowany jako ochrona przeciwpożarowa lub selektywna |
| 500 mA | 100 Ω | 50 Ω | Wymaga już naprawdę sensownego uziomu i przemyślanej selektywności |
| 1 A | 50 Ω | 25 Ω | Wartość graniczna, nie komfortowy poziom pracy instalacji |
Ja i tak wolę mieć zapas. Grunt pracuje sezonowo, połączenia starzeją się, a wilgoć potrafi zmienić wynik pomiaru bardziej, niż wielu inwestorów się spodziewa. Właśnie dlatego w dobrym projekcie uziemienie nie kończy się na „wbiciu szpilki”.
Kiedy już wiesz, co naprawdę stoi za skutecznością TT, sensownie jest porównać go z innymi układami, bo dopiero wtedy widać, gdzie ten system ma przewagi, a gdzie wymaga większej dyscypliny.
TT a TN-S i TN-C-S w praktyce
Gdy porównuję TT z TN-S albo TN-C-S, nie sprowadzam tego do hasła „lepszy” i „gorszy”. To są po prostu różne logiki ochrony. W TT kluczowe są uziom i RCD, a w TN bardzo duże znaczenie ma impedancja pętli zwarcia oraz to, czy zabezpieczenie nadprądowe potrafi szybko odłączyć uszkodzony obwód.
| Cecha | TT | TN-S / TN-C-S |
|---|---|---|
| Połączenie PE z neutralnym | Brak po stronie odbiorcy | Występuje zgodnie z wariantem układu |
| Co wyłącza pierwszy błąd | Najczęściej RCD | Najczęściej zabezpieczenie nadprądowe |
| Znaczenie rezystancji uziomu | Bardzo duże | Pomocnicze, ale zwykle mniej krytyczne dla ochrony podstawowej |
| Wrażliwość na słabe połączenia ochronne | Wysoka | Również wysoka, ale mechanizm uszkodzenia jest inny |
| Typowa selektywność | Budowana przez stopniowanie RCD | Budowana przez zabezpieczenia nadprądowe i RCD tam, gdzie są potrzebne |
W praktyce TT bywa bardziej wymagający przy projektowaniu, ale daje bardzo czytelny model ochrony: skoro ziemia jest częścią toru uszkodzeniowego, trzeba pilnować jakości uziomu i działania różnicówek. To prowadzi do najczęstszych błędów, które widzę na budowach i po modernizacjach.
Najczęstsze błędy przy uziemieniu w TT
Najczęściej widzę nie pojedynczą awarię, tylko kilka drobnych niedociągnięć, które razem robią z instalacji system pozornie bezpieczny. Poniżej zbieram błędy, które naprawdę warto wyłapać przed odbiorem albo modernizacją:
- Założenie, że uziom „jest”, bo wbito szpilkę. Bez pomiaru nie wiadomo, czy połączenie z gruntem ma realnie wystarczającą jakość.
- Jeden RCD na wszystko. Przy awarii wyłącza pół domu, a selektywność praktycznie przestaje istnieć.
- Brak ciągłości PE i połączeń wyrównawczych. Sam uziom nie ochroni obudowy urządzenia, jeśli tor ochronny jest przerwany.
- Ignorowanie prądów upływu z PV, pomp ciepła i elektroniki mocy. To częsta przyczyna niepotrzebnego zadziałania RCD.
- Traktowanie pomiaru przy odbiorze jako jedynego badania. Uziemienie pracuje w gruncie, więc jego parametry z czasem się zmieniają.
- Mieszanie N i PE po stronie odbiorczej. To błąd, który potrafi rozjechać działanie ochrony różnicowoprądowej w całym obwodzie.
Gdy te błędy znikają, instalacja zaczyna działać przewidywalnie. Ale przy fotowoltaice i innych źródłach elektroniki mocy dochodzi jeszcze jeden poziom trudności, którego nie wolno pominąć.
Co zmienia fotowoltaika i ochrona przepięciowa
Przy fotowoltaice patrzę na TT szczególnie uważnie, bo dochodzą dodatkowe przewody, konstrukcja nośna, falownik i często ograniczniki przepięć. W takim układzie dobre uziemienie nie służy wyłącznie ochronie przeciwporażeniowej, ale też pomaga w odprowadzaniu przepięć i stabilizuje cały system połączeń wyrównawczych.
Na etapie projektu zwracam uwagę na trzy rzeczy. Po pierwsze, na uziemienie konstrukcji i ram modułów. Po drugie, na możliwie krótkie połączenia do głównej szyny wyrównawczej, bo długie przewody pogarszają skuteczność ochronników przepięć. Po trzecie, na dobór typu RCD do falownika i innych odbiorników mocy. Zwykły wyłącznik typu AC w nowoczesnej instalacji to często za mało, a czasem nie powinien się tam znaleźć w ogóle.
Jeżeli falownik, magazyn energii albo ładowarka EV generują składowe prądu stałego lub wysokie prądy upływu, producent zwykle precyzuje wymagany typ RCD. Ja tego nie zgaduję z rozpędu, tylko sprawdzam dokumentację urządzenia i układ całej instalacji. To drobiazg, który później oszczędza mnóstwo fałszywych zadziałań i nerwów.
W praktyce TT nie blokuje fotowoltaiki, ale wymaga większej dyscypliny: uziom, połączenia wyrównawcze, RCD i ochronniki przepięć muszą być dobrane jako jeden system. A gdy ten system jest już złożony, zostaje pytanie ostatnie: po czym poznaję, że wszystko zostało zrobione porządnie.
Na co zwracam uwagę, zanim uznam instalację TT za dobrą
Ja na końcu sprawdzam zawsze te same punkty, bo to one najszybciej pokazują, czy instalacja jest rzeczywiście bezpieczna, czy tylko wygląda poprawnie:
- czy uziom ma potwierdzoną rezystancję i stabilne połączenia,
- czy wszystkie części przewodzące dostępne są objęte przewodem PE i połączeniami wyrównawczymi,
- czy RCD ma dobraną czułość i selektywność do konkretnych obwodów,
- czy obwody z PV, pompą ciepła albo ładowarką EV nie wymuszają innego typu zabezpieczenia różnicowoprądowego,
- czy wykonano test przyciskiem TEST oraz pomiary instalacyjne, a nie tylko oględziny,
- czy po modernizacji lub rozbudowie instalacja została zmierzona ponownie.
W dobrze wykonanym układzie TT uziemienie nie jest jedną liczbą z protokołu, tylko częścią spójnego systemu ochrony. Jeśli któryś element jest słaby, bezpieczeństwo spada szybciej, niż widać to na pierwszy rzut oka. Dlatego właśnie w takich instalacjach nie szukam skrótów, tylko poprawnej współpracy uziomu, PE, połączeń wyrównawczych i RCD.
