Uziemienie agregatu prądotwórczego ma sens tylko wtedy, gdy jest dopasowane do sposobu pracy urządzenia. Inaczej wygląda to przy małym agregacie do narzędzi, inaczej przy jednostce zasilającej dom, a jeszcze inaczej przy układzie z przełącznikiem sieć-agregat lub instalacją fotowoltaiczną. Poniżej rozkładam temat na praktyczne decyzje: co dokładnie uziemić, kiedy liczy się połączenie ochronne, jak uniknąć błędów z neutralnym i dlaczego źle zrobiony układ potrafi wyłączyć zabezpieczenia zamiast je wspierać.
Najważniejsze zasady bezpiecznego uziemienia agregatu
- Nie każdy agregat trzeba łączyć z ziemią w ten sam sposób, bo decyduje konstrukcja urządzenia i sposób jego pracy.
- Najważniejsze są trzy rzeczy: rama, przewód ochronny oraz relacja między neutralnym a PE.
- Przy zasilaniu domu liczy się cały układ ochrony, a nie tylko sam uziom.
- Wyłącznik różnicowoprądowy pomaga, ale nie zastępuje poprawnego połączenia ochronnego.
- Przy fotowoltaice i SZR trzeba zadbać o separację źródeł, żeby nie dopuścić do cofki energii.
Co naprawdę oznacza uziemienie agregatu
Ja rozdzielam ten temat na trzy warstwy. Pierwsza to uziemienie metalowej ramy i obudowy, druga to połączenie części przewodzących z przewodem ochronnym, a trzecia to ewentualne połączenie punktu neutralnego z ziemią. To nie są synonimy. Agregat może mieć zacisk uziemiający przykręcony do ramy, a jednocześnie neutralny może być fabrycznie odseparowany albo połączony z ramą.
W praktyce oznacza to, że nie wystarczy spojrzeć na to, czy na obudowie jest śruba z symbolem uziemienia. Trzeba jeszcze wiedzieć, jak pracuje sam generator i czy zasila odbiorniki bezpośrednio, czy współpracuje z instalacją budynku. Właśnie tutaj najczęściej pojawiają się błędne skróty myślowe. Jeden schemat nie pasuje do każdego agregatu, a najsłabszym pomysłem jest dorabianie połączeń „na oko”.
- Uziemienie ochronne chroni obudowę i części dostępne dotykiem.
- Uziemienie robocze odnosi punkt neutralny do ziemi, żeby układ ochrony działał przewidywalnie.
- Połączenie wyrównawcze ogranicza różnice potencjałów między metalowymi elementami instalacji.
Kiedy to rozdzielimy, łatwiej zobaczyć, że agregat używany samodzielnie i agregat pracujący z domową rozdzielnicą to dwa różne przypadki. I właśnie od tego zależy kolejny krok.
Kiedy liczy się uziom, a kiedy ważniejszy jest układ neutralny
W praktyce patrzę na trzy scenariusze. Każdy wymaga trochę innego podejścia i każdy może być bezpieczny, ale tylko wtedy, gdy układ ochrony jest spójny. W normach z rodziny PN-HD 60364-5-551 podkreśla się, że dodanie źródła zasilania zmienia sposób działania zabezpieczeń, więc nie można po prostu podłączyć agregatu i liczyć, że reszta „sama się dopasuje”.
| Scenariusz | Co jest najważniejsze | Na co uważać |
|---|---|---|
| Agregat zasila pojedyncze odbiorniki przez własne gniazda | Sprawdzam instrukcję, zacisk ochronny, ciągłość przewodu PE i to, czy producent wymaga zewnętrznego uziomu. | Nie zakładam, że każda szpilka od razu poprawi bezpieczeństwo albo działanie RCD. |

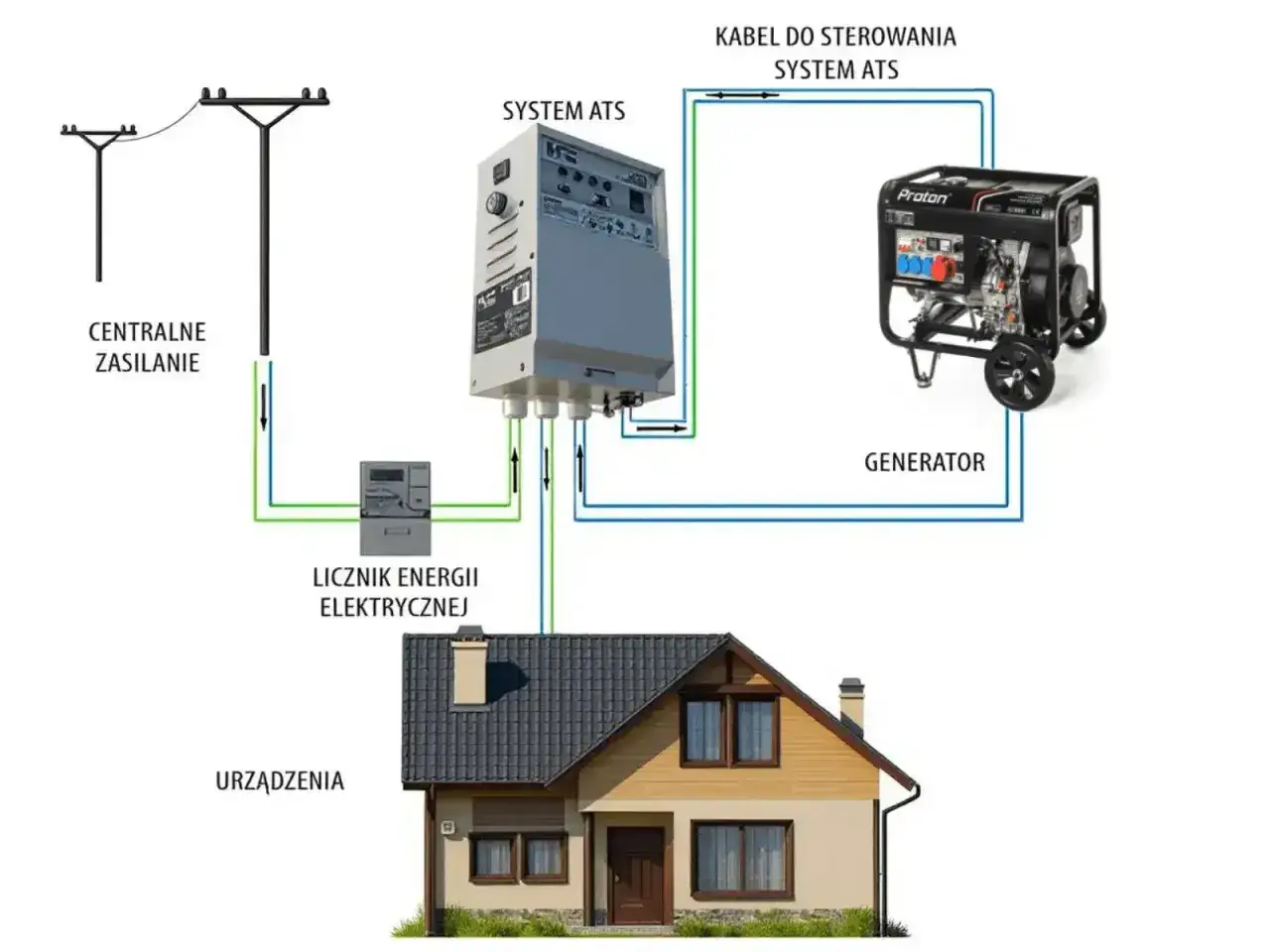

| Agregat zasila dom przez przełącznik sieć-agregat lub SZR | Projektuję układ tak, aby był jeden logiczny punkt połączenia N-PE i żeby przełączanie nie zostawiało niekontrolowanych połączeń. | Nie wolno mieć dwóch punktów neutralnych połączonych z ochronnym jednocześnie. |
| Agregat współpracuje z fotowoltaiką, falownikiem lub zasilaniem awaryjnym | Sprawdzam kompatybilność źródeł i separację obwodów. | Nie wpinam generatora „na skróty” do obwodu, który może oddać energię do sieci albo do falownika. |
Kiedy to rozdzielimy, można przejść do konkretu i zobaczyć, jak taki układ wygląda w praktyce.
Jak wygląda poprawny układ połączeń w praktyce
Najbezpieczniej myśleć o agregacie jak o źródle energii, które ma własny układ wewnętrzny i musi pasować do instalacji odbiorczej. Ja zwykle zaczynam od instrukcji producenta, bo to ona mówi, czy neutralny jest fabrycznie połączony z ramą, czy pozostaje odseparowany. Dopiero potem sprawdzam, gdzie ma trafić przewód ochronny i czy potrzebny jest zewnętrzny uziom.
- Sprawdzam dokumentację agregatu i szukam informacji o zacisku uziemiającym, neutralnym oraz układzie wyjść.
- Ustalam, czy generator będzie pracował samodzielnie, czy przez przełącznik sieć-agregat, SZR albo osobną rozdzielnicę awaryjną.
- Jeśli agregat ma zasilać budynek, łączę go z przewidzianym punktem ochronnym instalacji, zwykle z główną szyną uziemiającą albo z układem wskazanym w projekcie.
- Jeśli w projekcie występuje połączenie z bednarką, w praktyce spotyka się np. rozwiązania na bazie bednarki Fe/Zn 30x4 mm, ale przekrój i sposób prowadzenia zawsze dobiera się do całej instalacji, a nie do samego urządzenia.
- Po montażu wykonuję pomiary ciągłości i sprawdzam, czy zabezpieczenia zadziałają tak, jak powinny.
Ważna rzecz: nie odłączam fabrycznego mostka neutralnego bez schematu i nie dokładam własnych połączeń, jeśli nie wiem, jak zadziała to z RCD oraz przełącznikiem źródeł. To właśnie w tym miejscu najłatwiej zepsuć coś, co na pierwszy rzut oka wyglądało „prościej” niż powinno. A skoro już o błędach mowa, to one są zwykle bardziej pouczające niż same instrukcje.
Najczęstsze błędy, które robią większy problem niż sam brak uziomu
W tej dziedzinie najgroźniejsze są rozwiązania, które wyglądają szybko i tanio. Czasem ktoś robi „uziemienie” w pięć minut, ale w praktyce tworzy układ gorszy niż brak dodatkowych połączeń. Najczęściej spotykam takie błędy:
- Dwa połączenia N-PE naraz - prowadzą do niekontrolowanych prądów wyrównawczych i potrafią wyzwalać zabezpieczenia bez powodu.
- Wpięcie agregatu do gniazda ściennego - to grozi cofnięciem energii do instalacji i stanowi realne zagrożenie dla osób pracujących przy sieci.
- Uziemienie do przypadkowej rury, ogrodzenia albo kaloryfera - takie połączenie bywa nieciągłe, skorodowane albo po prostu nieprzewidziane do tego celu.
- Rozbieranie fabrycznego mostka bez dokumentacji - zmienia sposób pracy zabezpieczeń i może unieruchomić wyłącznik różnicowoprądowy.
- Brak pomiarów po montażu - bez testu nie wiadomo, czy układ naprawdę chroni, czy tylko tak wygląda.
- Uszkodzony przewód ochronny - nawet poprawny schemat nie pomoże, jeśli połączenie ma słaby styk albo korozję.
Moje doświadczenie jest tu dość proste: najwięcej szkód robi nie brak „szpilki”, tylko pomieszanie układów ochronnych. Z tego powodu temat staje się jeszcze ważniejszy, gdy generator ma współpracować z domem, falownikiem albo przełącznikiem źródeł. Wtedy wchodzimy już nie w samą ramę agregatu, ale w całą architekturę zasilania.
Gdy agregat ma pracować z domem, fotowoltaiką albo szr
W domu z fotowoltaiką, magazynem energii albo SZR agregat nie jest osobnym, przypadkowym urządzeniem. Staje się elementem całego systemu. To oznacza, że trzeba pilnować separacji źródeł, sposobu przełączania neutralnego i zgodności z falownikiem. W praktyce nie chodzi o to, żeby „mieć prąd”, tylko o to, żeby żadne źródło nie oddawało energii tam, gdzie nie powinno.
| Element instalacji | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Falownik PV lub hybrydowy | Czy producent dopuszcza współpracę z agregatem i jaki układ neutralnego przewiduje. | Nie każdy falownik toleruje dowolne źródło rezerwowe. |
| SZR lub przełącznik sieć-agregat | Czy przełącza tylko fazy, czy także neutralny. | Od tego zależy, gdzie ma być punkt połączenia N-PE. |
| Obwody krytyczne | Czy są wydzielone do osobnej rozdzielnicy awaryjnej. | Takie rozwiązanie ogranicza ryzyko cofki i upraszcza ochronę. |
| Wyłączniki różnicowoprądowe | Czy zachowują poprawną funkcję po zmianie źródła zasilania. | Zabezpieczenie ma działać pewnie także przy pracy wyspowej. |
Jeśli mam wybrać jedną praktyczną zasadę, to brzmi ona tak: generator podłączam do instalacji, a nie do przypadkowego gniazdka. W systemach z PV szczególnie pilnuję, żeby nie było możliwości podania energii wstecz do sieci albo do falownika w konfiguracji, której producent nie przewidział. To już jest moment, w którym naprawdę warto przejść od intuicji do projektu.
Co sprawdzić przed pierwszym uruchomieniem agregatu
Zanim obciążenie trafi na wyjście generatora, robię krótką kontrolę. To oszczędza czas, a przede wszystkim ogranicza ryzyko, że problem wyjdzie dopiero pod napięciem. Najlepiej traktować to jak prostą listę odbiorczą, nie jak formalność.
- Czy instrukcja producenta jasno opisuje zacisk uziemiający i układ neutralnego?
- Czy przewód ochronny ma ciągłość od agregatu do punktu ochronnego instalacji?
- Czy istnieje tylko jeden punkt połączenia neutralnego z ochronnym w całym układzie?
- Czy przełącznik źródeł rzeczywiście odcina sieć od agregatu i nie zostawia możliwości cofki?
- Czy wyłącznik różnicowoprądowy działa po przełączeniu źródła zasilania?
- Czy połączenia są odporne mechanicznie, nie mają korozji i nie luzują się od drgań?
Jeśli na którykolwiek z tych punktów nie ma pewnej odpowiedzi, lepiej zatrzymać uruchomienie niż szukać usterki pod napięciem. W praktyce najbezpieczniej działa nie samo „uziemienie”, lecz cały konsekwentnie zaprojektowany układ ochrony. Gdy agregat ma pracować z domem, pompą ciepła albo instalacją PV, traktuję go jak część instalacji elektrycznej, a nie osobny dodatek do prądu awaryjnego.
