Ten tekst wyjaśnia, jak działa otok wokół budynku, kiedy ma sens, z czego się go wykonuje i co realnie decyduje o jego skuteczności. Jeśli chodzi o uziemienie otokowe, najważniejsze są nie tylko materiał i długość przewodu, ale też głębokość ułożenia, jakość połączeń oraz pomiar po zakończeniu prac. To temat szczególnie ważny przy domu z fotowoltaiką, modernizacji starszej instalacji i wszędzie tam, gdzie bezpieczeństwo elektryczne ma znaczenie praktyczne, a nie tylko „na papierze”.
Najkrócej: dobrze zrobiony otok daje stabilną bazę ochrony, ale działa tylko wtedy, gdy ma właściwą geometrię i jest sprawdzony pomiarem
- Otok to zamknięta pętla przewodząca układana w gruncie wokół obiektu.
- W praktyce liczy się ciągłość, odporność na korozję i dobre połączenie z główną szyną wyrównawczą.
- Najczęściej prowadzi się go na głębokości około 0,5-0,8 m i w odległości około 1 m od budynku, ale decyduje projekt i warunki gruntu.
- W wielu projektach ochrony odgromowej dąży się do rezystancji nieprzekraczającej 10 Ω, choć sam wynik trzeba interpretować w kontekście całej instalacji.
- Najwięcej problemów robią: korozja, przerwy w połączeniach, zbyt płytkie ułożenie i brak pomiaru odbiorczego.
- Przy fotowoltaice otok pomaga w wyrównaniu potencjałów, ale nie zastępuje ochrony przeciwprzepięciowej ani dobrze zaprojektowanego LPS.
Czym jest uziom otokowy i jak działa
Najprościej mówiąc, to zamknięty pierścień z przewodzącego materiału ułożony w ziemi wokół budynku. W klasyfikacji normatywnej jest to uziom typu B, czyli układ oparty na przewodzie otaczającym obiekt, a nie na pojedynczym pręcie wbitym w grunt.
Jego zadanie jest bardzo konkretne: rozproszyć prąd do gruntu i wyrównać potencjały tak, aby obudowy urządzeń, konstrukcje metalowe i elementy instalacji nie „pływały” elektrycznie względem siebie. To ważne zarówno przy uszkodzeniu instalacji, jak i przy udarze piorunowym. W praktyce ja patrzę na taki otok nie jak na „magiczny przewód w ziemi”, tylko jak na kontrolowaną drogę dla niepożądanego prądu.
Im lepszy kontakt z gruntem i im bardziej ciągły układ, tym stabilniej działa cała instalacja. Dlatego sama obecność bednarki nie wystarcza. Liczy się również jej przebieg, łączenia, odporność na korozję oraz to, czy całość została wpięta do głównej szyny uziemiającej i do reszty systemu ochronnego.
Kiedy wybrać otok, a kiedy fundament albo szpilki
Wybór nie powinien być przypadkowy. W nowym budynku pierwsze miejsce zwykle zajmuje uziom fundamentowy, bo jest najwygodniejszy do wbudowania na etapie prac ziemnych. Otok jest z kolei bardzo sensowny tam, gdzie fundament nie daje pewności, budynek już stoi albo potrzebuję wzmocnić cały układ bez rozkuwania wnętrza.
Ja najczęściej rozdzielam te rozwiązania według warunków realizacyjnych, a nie według „lepszy/gorszy”. Każde z nich ma własne miejsce. Uziom szpilkowy bywa dobry na małej działce albo w gruncie, w którym trzeba zejść niżej, żeby złapać lepszą warstwę wilgoci. Układ mieszany daje najwięcej elastyczności, ale też kosztuje więcej.
| Rozwiązanie | Kiedy ma największy sens | Plusy | Ograniczenia |
|---|---|---|---|
| Uziom fundamentowy | Nowy budynek, etap fundamentów | Tani w budowie, dobrze chroniony przed uszkodzeniem, małe prace ziemne | Po zalaniu betonem trudno go poprawić, wymaga dobrego projektu od początku |
| Uziom otokowy | Modernizacja, istniejący dom, dołożenie pewniejszego uziemienia | Łatwiej go wykonać po fakcie, daje dobry rozkład potencjałów wokół obiektu | Wymaga wykopu, może być bardziej narażony na korozję i błędy wykonawcze |
| Uziom szpilkowy | Mało miejsca, potrzeba zejścia głębiej | Szybki montaż, dobra opcja uzupełniająca | Często trzeba kilku prętów, a w suchym gruncie efekt bywa nierówny |
| Układ mieszany | Trudny grunt, wyższe wymagania ochronne | Największa odporność na „kaprysy” gruntu | Wyższy koszt i większa złożoność projektu |
W praktyce najbardziej cenę sobie właśnie to, że otok można dołożyć do istniejącego budynku i połączyć z resztą instalacji ochronnej. To często rozstrzyga wybór szybciej niż jakakolwiek teoria. Dalej liczy się już tylko poprawne wykonanie, bo nawet dobry projekt można popsuć w wykopie.

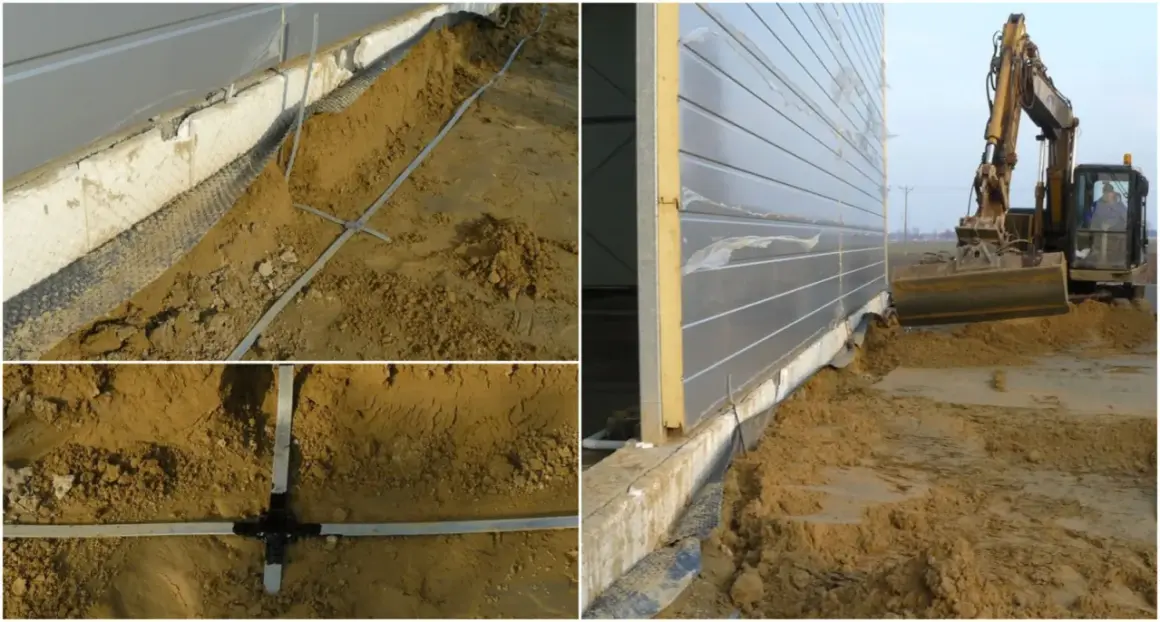

Jak wygląda prawidłowe wykonanie krok po kroku
Najpierw wyznacza się trasę wokół obiektu. Dobrze, jeśli otok biegnie możliwie równo, bez zbędnych załamań i w odległości około 1 m od ściany, tak aby nie kolidował z izolacją przeciwwilgociową, ociepleniem i przyszłymi pracami przy elewacji. W praktyce spotyka się głębokość około 0,5-0,8 m, czyli poniżej strefy najbardziej problematycznego przesychania gruntu.
Następnie dobiera się materiał i sposób łączenia. Najczęściej stosuje się bednarkę stalową ocynkowaną, a w gruncie bardziej agresywnym lub przy wyższych wymaganiach trwałościowych stal nierdzewną. Połączenia powinny być trwałe i odporne na korozję, a miejsca wyjścia z gruntu dobrze zabezpieczone. Tu nie ma miejsca na przypadkowe skręcanie „na szybko”.
Na końcu układ łączy się z główną szyną uziemiającą i wykonuje pomiar. To ważny etap, bo dopiero wynik pomiaru pokazuje, czy otok rzeczywiście pracuje jak trzeba. Bez tego widzę tylko wykop i metal, a nie działający system ochronny.
Przeczytaj również: Bednarka w uziemieniu - Jak dobrać i zamontować bezpiecznie?
Co robi największą różnicę przy montażu
- Ciągłość przewodu - pętla nie może mieć przypadkowych przerw.
- Stabilna głębokość - zbyt płytki otok szybciej przesycha i gorzej pracuje.
- Rozsądna odległość od budynku - zbyt blisko fundamentów trudno potem serwisować i łatwiej o kolizje z izolacją.
- Dobre połączenia wyrównawcze - bez nich cały układ traci sens.
- Pomiar końcowy - bez protokołu nie ma pewności, że efekt jest rzeczywiście dobry.
Jakie materiały i wymiary sprawdzają się w praktyce
W Polsce najczęściej spotykam bednarkę stalową ocynkowaną 30x4 mm. To rozsądny kompromis między ceną, dostępnością i odpornością mechaniczną. W trudniejszych warunkach, zwłaszcza tam, gdzie grunt przyspiesza korozję, częściej rozważa się stal nierdzewną. Jest droższa, ale potrafi być po prostu bezpieczniejsza długofalowo.
Ważny jest nie tylko sam przewodnik, ale też sposób, w jaki łączę go z innymi elementami. Jeśli w systemie pojawiają się różne metale, trzeba uważać na korozję elektrochemiczną. To jeden z tych problemów, które nie rzucają się w oczy od razu, a po kilku latach potrafią zaskoczyć podczas przeglądu.
| Materiał | Największa zaleta | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| Bednarka ocynkowana | Niska cena i łatwa dostępność | Typowe domy jednorodzinne, standardowe warunki gruntowe | W gruncie agresywnym może wymagać lepszej ochrony antykorozyjnej |
| Stal nierdzewna | Bardzo dobra trwałość | Wilgotny, wymagający lub korozyjny grunt | Wyraźnie wyższy koszt materiału |
| Przewód okrągły lub taśmowy w systemie specjalnym | Elastyczność projektowa | Obiekty z dodatkowymi wymaganiami ochrony odgromowej | Trzeba dopasować osprzęt i sposób łączenia |
W praktycznych poradnikach technicznych często podkreśla się też, że uziom powinien pracować w gruncie, a nie w przypadkowej zasypce. To pozorny detal, ale właśnie takie detale robią różnicę między układem stabilnym a układem, który działa tylko w sprzyjających warunkach.
Najczęstsze błędy przy montażu
Tu zwykle nie zawodzi sama idea, tylko wykonanie. Zbyt płytko ułożony przewód, niedbałe łączenia albo brak pomiaru odbiorczego potrafią zniwelować większość korzyści. Widziałem już instalacje, które wyglądały solidnie, a po pierwszym przeglądzie okazywało się, że problemem jest jeden słaby styk albo odcinek leżący w nieodpowiedniej warstwie gruntu.
- Zbyt mała głębokość - uziom szybciej wysycha, a jego rezystancja rośnie.
- Brak właściwych połączeń - luźny styk oznacza stratę ciągłości i gorsze odprowadzenie prądu.
- Za mała odległość od ściany lub izolacji - utrudnia serwis i bywa problemem przy kolejnych pracach budowlanych.
- Ignorowanie korozji - szczególnie groźne w gruntach wilgotnych i agresywnych chemicznie.
- Brak połączenia z GSU - bez wspólnej szyny wyrównawczej system nie pracuje jako całość.
- Pomijanie układu mieszkanego - w słabym gruncie sam otok może nie wystarczyć i trzeba go wesprzeć prętami pionowymi.
Jeśli mam wskazać jeden błąd, który najczęściej jest niedoceniany, to jest nim właśnie brak pełnego wyrównania potencjałów. Ludzie koncentrują się na „oporze uziomu”, a potem okazuje się, że najbardziej problematyczne są połączenia między elementami metalowymi w budynku. To już prowadzi prosto do pytania o koszty i sens całego rozwiązania.
Ile kosztuje wykonanie i co podnosi cenę
Na początku 2026 roku koszty są nadal mocno zależne od regionu, dojazdu i zakresu robót ziemnych. W cenniku KB.pl zaktualizowanym na 2026 rok ułożenie bednarki z materiałem wyceniano orientacyjnie na 50-85 zł/mb, zależnie od trudności prac. To dobry punkt odniesienia, jeśli ktoś chce szybko oszacować budżet.
| Element | Orientacyjna cena | Co to oznacza w praktyce |
|---|---|---|
| Bednarka ocynkowana 30x4 | ok. 200 zł za 26 m, czyli ok. 8 zł/mb | Najpopularniejszy wariant do standardowych domów |
| Bednarka ocynkowana premium | ok. 437 zł za 26 m, czyli ok. 17 zł/mb | Lepsza jakość powłoki, wyższa cena materiału |
| Stal nierdzewna | ok. 1 340-1 760 zł za 25-30 m, czyli ok. 45-70 zł/mb | Wyraźnie droższa, ale lepiej znosi trudne warunki |
| Ułożenie bednarki z materiałem | 50-85 zł/mb | W cenie zwykle mieści się robocizna i podstawowe materiały |
Przy typowym obwodzie 40-50 m mówimy więc orientacyjnie o około 2 000-4 250 zł za sam montaż standardowego otoku, a w praktyce często więcej, jeśli trzeba odtworzyć nawierzchnię, ominąć przeszkody albo wykonać dodatkowe pomiary i połączenia. W modernizacji starszego domu koszt rośnie właśnie przez roboty towarzyszące, nie przez samą bednarkę.
Najmocniej na cenę wpływają: długość otoku, rodzaj gruntu, konieczność głębszego wykopu, dobór materiału i region kraju. Właśnie dlatego dwa podobne domy potrafią dostać zupełnie różne wyceny. To nie jest przypadek, tylko efekt warunków lokalnych.
Dlaczego ten układ ma znaczenie przy fotowoltaice i ochronie odgromowej
Przy instalacji PV temat robi się jeszcze ważniejszy. Panele, konstrukcja wsporcza, falownik, ograniczniki przepięć i ewentualna instalacja odgromowa powinny tworzyć jeden spójny system. Otok pomaga utrzymać wspólny punkt odniesienia dla metalowych elementów i ogranicza ryzyko niebezpiecznych różnic potencjałów.
Ja traktuję to bardzo praktycznie: jeśli dom ma fotowoltaikę, to nie wystarczy „dokręcić paneli i puścić kabel do rozdzielni”. Trzeba jeszcze pomyśleć o przepięciach, o połączeniach wyrównawczych i o tym, jak prąd udarowy ma bezpiecznie trafić do gruntu. Sam otok nie zastępuje ograniczników przepięć ani zewnętrznego urządzenia piorunochronnego, ale bez niego cały układ ochronny jest po prostu mniej stabilny.
W nowych i modernizowanych budynkach to właśnie ta warstwa „niewidocznej” ochrony najczęściej decyduje o trwałości elektroniki. Falownik, sterowanie magazynem energii czy monitoring PV źle znoszą przepięcia, dlatego dobrze zaprojektowane uziemienie jest tutaj inwestycją, a nie dodatkiem.
Co sprawdzam przed odbiorem, żeby układ był naprawdę bezpieczny
- Czy trasa otoku została wykonana zgodnie z projektem i nie koliduje z izolacją albo innymi instalacjami.
- Czy połączenia są trwałe, dostępne do kontroli i zabezpieczone przed korozją.
- Czy układ został połączony z główną szyną uziemiającą i pozostałymi elementami wyrównania potencjałów.
- Czy wykonano pomiar rezystancji uziemienia oraz pomiar ciągłości połączeń.
- Czy w dokumentacji znajduje się rzeczywisty przebieg uziomu, a nie tylko wersja „na skróty”.
- Czy przy PV i ochronie odgromowej przewidziano także SPD oraz odpowiednie połączenia metalowych elementów konstrukcji.
Jeśli mam wskazać jedną rzecz, która najczęściej odróżnia dobry otok od przeciętnego, to jest nią nie grubość materiału, tylko staranność wykonania i pomiar końcowy. Właśnie te dwa elementy decydują, czy instalacja będzie naprawdę bezpieczna przez lata, czy tylko wyglądała dobrze w dniu odbioru.
