Uziemienie w gniazdku - Czy Twój bolec naprawdę chroni?

Uziemienie w gniazdku to nie detal techniczny, tylko podstawowy element ochrony przed porażeniem i uszkodzeniem sprzętu. W praktyce chodzi o przewód ochronny PE albo, w starszych instalacjach, o rozwiązanie oparte na PEN, które ma odprowadzić niebezpieczne napięcie poza obudowę urządzenia. W tym tekście pokazuję, jak działa ta ochrona, jak rozpoznać poprawnie wykonane gniazdo i kiedy sama obecność bolca nie daje jeszcze żadnej pewności.

Co naprawdę oznacza styk ochronny w gnieździe

Ja rozdzielam tu trzy pojęcia: styk ochronny, przewód ochronny i samo uziemienie. Styk ochronny w gnieździe to metalowy bolec albo styki boczne, do których trafia przewód PE; jego zadaniem jest połączenie obudowy urządzenia z punktem odniesienia instalacji, gdy pojawi się awaria. To właśnie dzięki temu metalowa obudowa pralki, lodówki czy piekarnika nie powinna stać się niebezpieczna po przebiciu izolacji.

Zwykle nie płynie nim prąd roboczy. Działa dopiero wtedy, gdy coś pójdzie nie tak: izolacja przebije, obudowa znajdzie się pod napięciem, a prąd zwarciowy ma dostać prostą drogę do wyłączenia zabezpieczenia. To ważne rozróżnienie, bo bez niego łatwo pomylić ochronę przeciwporażeniową z samym wyglądem gniazda. Bolec jest tylko widocznym elementem układu; liczy się to, co dzieje się za nim w instalacji.

W polskich domach najczęściej spotyka się gniazda z bolcem ochronnym, ale sam osprzęt nie mówi jeszcze wszystkiego o jakości ochrony. Dlatego przy ocenie instalacji patrzę nie na sam front gniazda, tylko na cały tor, którym prąd zwarcia ma wrócić do źródła i uruchomić zabezpieczenia. Właśnie tu zaczyna się praktyka, a nie teoria.

Jak działa ochrona w polskich instalacjach

W praktyce najwięcej zamieszania robi to, że w Polsce można spotkać kilka układów sieciowych naraz, zwłaszcza po remontach i modernizacjach. Ja patrzę na to tak: jeśli nie znasz układu instalacji, nie wiesz jeszcze, czy ochronę realizuje osobny PE, wspólny PEN, czy cały budynek pracuje w TT. A to robi dużą różnicę przy ocenie bezpieczeństwa.

Układ	Co trafia do gniazda	Co jest ważne dla użytkownika
TN-C	Jeden wspólny przewód PEN	Styk ochronny bywa połączony z PEN; to starsze rozwiązanie, nadal spotykane w dawnych budynkach. Nie wolno zakładać, że to to samo co osobny PE.
TN-C-S	PEN rozdzielony na PE i N w złączu lub rozdzielnicy głównej	Część instalacji ma już osobny PE, część może być jeszcze stara. Po rozdziale PE i N nie powinno się ich ponownie łączyć w obwodach odbiorczych.
TN-S	Osobne PE i N od początku instalacji	To najczytelniejszy układ dla odbiorcy i najwygodniejszy przy diagnostyce.
TT	Osobny uziom po stronie odbiorcy	Ochrona silniej opiera się na uziomie i wyłączniku różnicowoprądowym; tu szczególnie ważna jest skuteczność RCD i połączeń wyrównawczych.

Dla domowego użytkownika ważny wniosek jest prosty: bolec w ścianie nie mówi jeszcze, czy instalacja jest nowa, stara czy tylko częściowo modernizowana. W układach mieszanych to normalne, ale właśnie wtedy pomiar ma większą wartość niż oględziny. Gdy już to rozumiesz, łatwiej odróżnić gniazdo, które naprawdę chroni, od takiego, które tylko tak wygląda.

Jak rozpoznać poprawne rozwiązanie bez rozbierania ścian

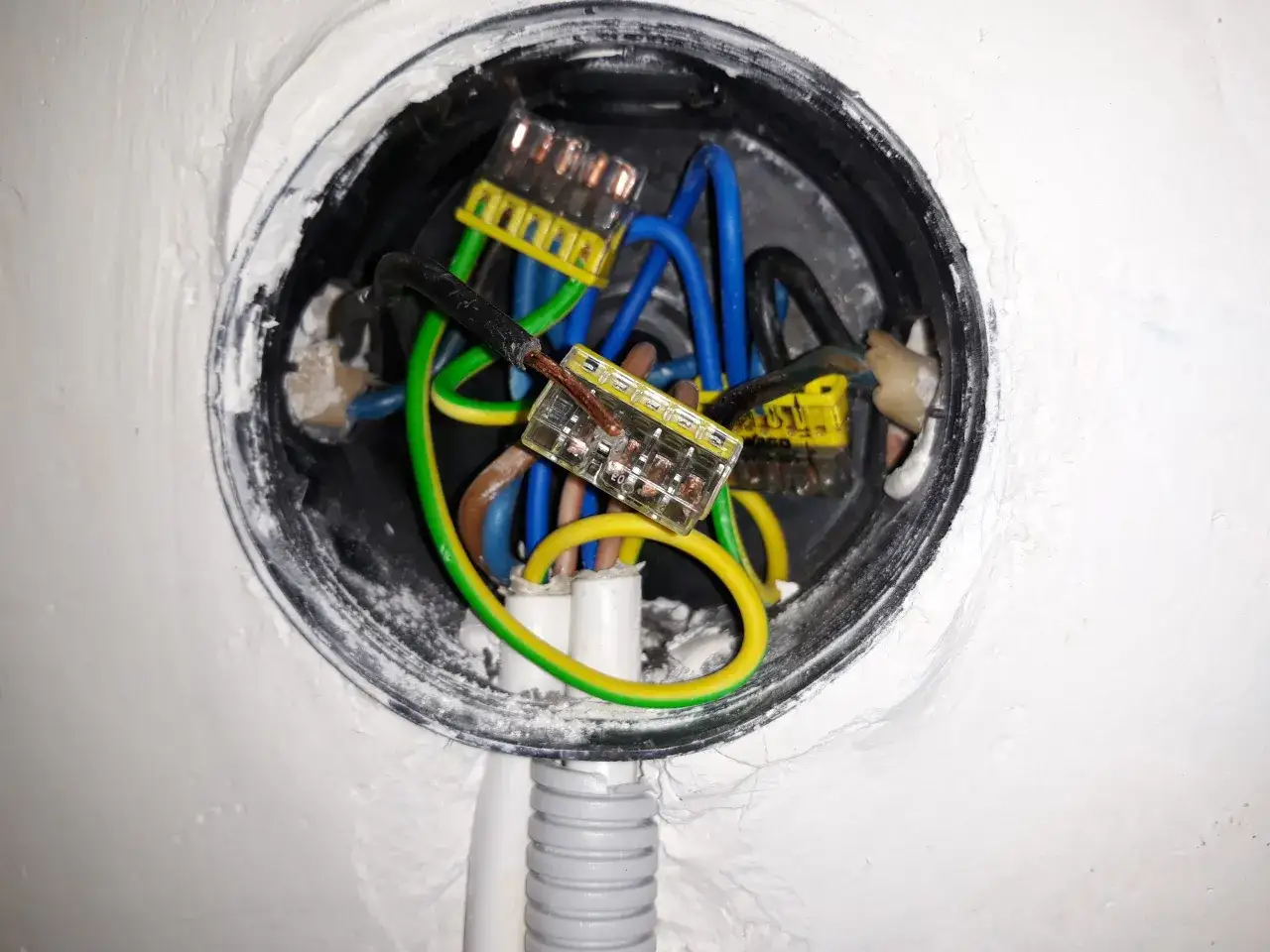

Na oko można wyłapać tylko część problemów. W puszce za gniazdem szukam przede wszystkim przewodu zielono-żółtego, porządnego zacisku ochronnego i logicznego układu żył, ale nawet to nie daje pełnej pewności bez pomiaru. Jeśli w instalacji wszystko wygląda „normalnie”, a jednocześnie mieszkanie jest po kilku remontach, bardzo łatwo o fałszywe poczucie bezpieczeństwa.

Objaw	Co to zwykle oznacza	Co z tym zrobić
Bolec i trzy żyły w puszce	Jest szansa na poprawną ochronę	Zlecić pomiar ciągłości PE i skuteczności ochrony
Bolec, ale tylko dwa przewody	Ochrona może być pozorna	Traktować gniazdo jako wymagające sprawdzenia
Brak bolca w starym obwodzie	Prawdopodobnie brak PE	Nie podłączać tam urządzeń z metalową obudową wymagających ochrony
RCD ma przycisk test, ale nigdy nie był sprawdzany	Zabezpieczenie może być niesprawne lub źle dobrane	Wykonać test i pomiary przez elektryka

Tani tester gniazdka bywa pomocny, ale pokazuje tylko podstawy. Nie sprawdzi jakości połączenia ochronnego, impedancji pętli zwarcia ani tego, czy przewód ochronny nie jest gdzieś przerwany po drodze. To właśnie takie ukryte usterki są najgroźniejsze, bo z zewnątrz instalacja nadal wygląda „na gotową”.

Co się dzieje, gdy ochrony brakuje albo jest zrobiona źle

Najbardziej oczywisty skutek to ryzyko porażenia, zwłaszcza przy urządzeniach z metalową obudową: pralce, zmywarce, piekarniku, bojlerze czy pompie obiegowej. Gdy izolacja zawiedzie, obudowa bez skutecznego PE może znaleźć się pod napięciem i czekać na przypadkowy kontakt człowieka. Wtedy jeden błąd w instalacji zamienia się w realne zagrożenie.

Drugi problem jest mniej widoczny, ale bardzo realny: brak sensownego toru ochronnego pogarsza działanie ochronników przepięć i filtrów, a w skrajnym przypadku utrudnia odprowadzenie energii z wyładowania lub przepięcia łączeniowego. Sprzęt może wtedy nie spłonąć od razu, ale szybciej się zużywa albo zaczyna zachowywać się niestabilnie. To dotyczy zwłaszcza elektroniki, zasilaczy impulsowych i urządzeń z delikatnym sterowaniem.

Najgorszy scenariusz dotyczy starych instalacji z PEN. Jeśli ten przewód zostanie przerwany lub ma słaby styk, napięcie może pojawić się na częściach, które normalnie powinny być bezpieczne. Nie traktuję takich gniazd jako „prawie dobrych” — one bywają po prostu ryzykowne. Do tego dochodzą typowe błędy: samowolne mostkowanie N i PE, wymiana gniazda bez sprawdzenia obwodu, używanie adapterów jako stałego rozwiązania albo zakładanie, że różnicówka zastąpi brak przewodu ochronnego.

Jeśli te objawy pojawiają się w domu, nie warto zwlekać z diagnostyką. W elektryce pozornie drobna usterka potrafi urosnąć do problemu, który ujawnia się dopiero przy zwarciu albo przepięciu.

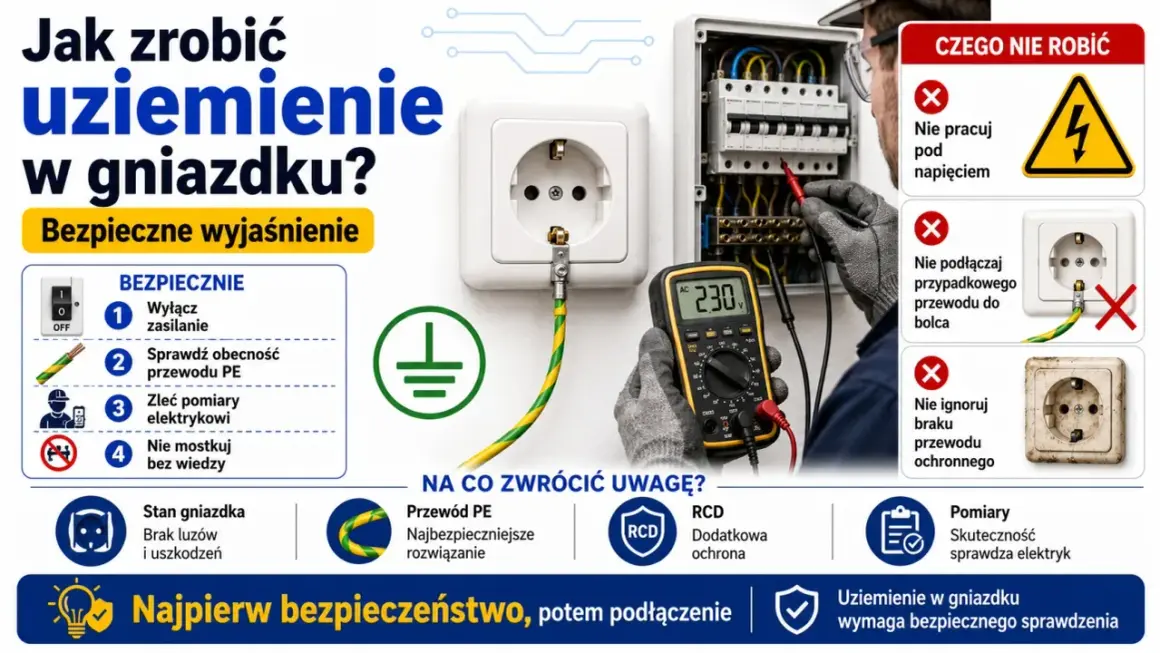

Jak sprawdzić i poprawić instalację bez ryzyka

Ja zawsze zaczynam od pomiaru, bo domowe zgadywanie w elektryce kończy się zwykle drożej niż wizyta specjalisty. Najlepiej potraktować to jak przegląd całego obwodu, a nie pojedynczego gniazda. To daje odpowiedź nie tylko na pytanie, czy bolec jest podłączony, ale też czy cała ochrona zadziała wtedy, gdy będzie potrzebna.

1. Ustal, jaki układ ma instalacja i z którego okresu pochodzi dany obwód.
2. Poproś o pomiar ciągłości przewodu ochronnego, impedancji pętli zwarcia i test wyłącznika różnicowoprądowego 30 mA.
3. Jeśli remontujesz mieszkanie, wymieniaj obwody dwużyłowe na trzyżyłowe z osobnym PE tam, gdzie to technicznie możliwe.
4. Nie wykonuj samodzielnych mostków między N i PE ani nie przenoś ochrony między gniazdami.
5. W pierwszej kolejności sprawdź obwody o największym ryzyku: kuchnię, łazienkę, pralnię, garaż i kotłownię.

To nie jest przesada. W ochronie przeciwporażeniowej liczy się ciągłość całego toru, a nie tylko obecność jednego zielono-żółtego przewodu w puszce. Jeśli instalacja jest mieszana, pomiar i porządna diagnoza są cenniejsze niż wymiana samego osprzętu. Ta sama zasada wraca później przy fotowoltaice, gdzie błędny skrót myślowy kosztuje jeszcze więcej.

Dlaczego ma to znaczenie przy fotowoltaice i ochronie przepięciowej

W instalacjach PV uziemienie pracuje razem z połączeniami wyrównawczymi i ochronnikami przepięć. To nie jest ozdobny dodatek do projektu, tylko warunek, żeby metalowe ramy paneli, konstrukcja montażowa, falownik i ochrona przeciwprzepięciowa miały przewidywalną drogę odprowadzenia energii. Bez tego system nadal może działać, ale bezpieczeństwo i odporność na zakłócenia wyraźnie spadają.

Ja nie traktuję fotowoltaiki jako oddzielnego świata od instalacji domowej. Jeśli w budynku PE jest słabe, nieciągłe albo tylko „na oko”, to problem wraca w nowej skali: falownik może zgłaszać błąd, ochrona przepięciowa działa mniej skutecznie, a serwis ma potem więcej zgadywania niż diagnozy. W praktyce chodzi o to, by już na etapie montażu przewidzieć porządną drogę dla prądów uszkodzeniowych i przepięciowych, a nie improwizować później.

Przy instalacji, która ma pracować przez lata, koszt błędu w tym miejscu jest nieproporcjonalnie wysoki do oszczędności na skrócie. Dlatego przed montażem paneli lepiej uporządkować układ uziemień, niż potem poprawiać wszystko po kolei. To jeden z tych elementów, które mało kto chwali, ale które decydują o tym, czy cała instalacja jest po prostu sprawna, czy naprawdę bezpieczna.

Co zlecić elektrykowi, żeby temat był naprawdę domknięty

Jeśli miałbym zostawić jedną praktyczną rekomendację, to byłby nią pełny przegląd obwodu, a nie pojedyncze oględziny gniazda. W domu liczy się cały układ: przewód, połączenia, zabezpieczenia i sposób rozdziału PEN lub PE. Dopiero to daje odpowiedź, czy ochrona działa tak, jak powinna.

• pomiar ciągłości przewodu ochronnego;
• sprawdzenie działania wyłącznika różnicowoprądowego;
• ocena układu TN-C, TN-C-S, TN-S albo TT;
• weryfikacja połączeń wyrównawczych przy urządzeniach i instalacji PV;
• wymiana osprzętu, jeśli nie da się potwierdzić skutecznej ochrony.

W elektryce najwięcej spokoju daje nie to, co wygląda poprawnie, tylko to, co zostało sprawdzone. Jeśli masz wątpliwości przy starszym obwodzie albo planujesz modernizację domu, potraktuj ochronę uziemiającą jako pierwszy punkt, a nie ostatni. To ma większe znaczenie niż większość osób zakłada, zwłaszcza przed montażem fotowoltaiki albo po remoncie starej instalacji.
