Złącze TNC pojawia się tam, gdzie liczy się stabilny styk, odporność na drgania i przewidywalne zachowanie toru RF. W instalacjach antenowych, telemetrycznych i na dachach z fotowoltaiką samo wkręcenie wtyku nie rozwiązuje jednak sprawy, jeśli ekran kabla, obudowa urządzenia i punkt uziemienia nie tworzą jednego, sensownie zaprojektowanego układu. W tym tekście pokazuję, jak patrzeć na TNC od strony uziemienia, na co uważać przy montażu i kiedy lepiej wybrać inny typ złącza.
Najważniejsze rzeczy, które warto wiedzieć o złączu TNC i uziemieniu
- TNC to gwintowane złącze RF, zwykle w systemach 50 Ω, które lepiej trzyma się mechanicznie niż BNC.
- W torze koncentrycznym najważniejsze jest wyrównanie potencjałów, ciągłość ekranu i ochrona przeciwprzepięciowa, a nie samo „wbicie do ziemi”.
- Na wejściu kabla do budynku warto stosować punkt uziemiający, możliwie krótki przewód do szyny i zabezpieczenie przepięciowe.
- W instalacjach zewnętrznych liczą się uszczelnienie, brak zbędnych przejściówek i dobra jakość zaciśnięcia ekranu.
- W systemach na dachu, przy maszcie albo w otoczeniu PV projekt całego toru ma większe znaczenie niż sam typ złącza.
Czym jest złącze TNC i gdzie naprawdę ma przewagę
TNC to gwintowane złącze współosiowe przeznaczone do torów wysokiej częstotliwości. W praktyce spotyka się je głównie w wersjach 50 Ω, z gwintem 7/16-28, a typowe odmiany pracują do 11 GHz; w wybranych precyzyjnych seriach zakres bywa jeszcze szerszy. Jak podaje Amphenol RF, popularne warianty są projektowane właśnie pod anteny, automatykę przemysłową i zastosowania outdoorowe, gdzie liczy się pewny styk oraz odporność mechaniczna.
Ja patrzę na to złącze bardzo pragmatycznie: TNC nie jest „lepsze” od wszystkiego, ale jest rozsądnym wyborem tam, gdzie wtyk nie może się sam rozłączyć, poluzować ani pogorszyć kontaktu po kilku miesiącach pracy. To dlatego pojawia się przy antenach, modemach LTE, systemach telemetrycznych, punktach pomiarowych i prostych instalacjach monitoringu na dachach. W fotowoltaice nie chodzi zwykle o same moduły, tylko o osprzęt towarzyszący: antenę komunikacyjną, stację pogodową, rejestrator danych albo moduł zdalnego nadzoru.
Najważniejsza rzecz, którą lubię podkreślać, jest prosta: złącze TNC jest elementem toru RF, a nie zastępstwem dla uziemienia. To rozróżnienie później robi ogromną różnicę w projektowaniu całej instalacji. I właśnie od tego przechodzę do najważniejszego pytania: po co w ogóle mieszać złącze antenowe z tematem uziemienia.
Dlaczego uziemienie ma znaczenie w torze koncentrycznym
W instalacjach RF uziemienie i wyrównanie potencjałów nie służą do „polepszenia sygnału” w magicznym sensie. Ich zadaniem jest przede wszystkim kontrola zakłóceń, ograniczenie różnic potencjałów między metalowymi elementami i bezpieczne odprowadzenie energii przepięć. Ekran kabla, metalowy korpus urządzenia i szyna wyrównawcza powinny tworzyć spójny układ, a nie zbiór przypadkowo połączonych części.
Tu bardzo łatwo o nieporozumienie. Sam przewód koncentryczny ma ekran, ale ekran nie zastępuje pełnego systemu ochrony. Jeśli kabel wchodzi do budynku, przechodzi przez ścianę, pracuje na dachu albo w pobliżu masztu, trzeba myśleć o całej drodze zakłócenia lub impulsu, a nie tylko o jednym złączu. W praktyce rozróżniam trzy rzeczy:
- uziemienie ochronne - służy bezpieczeństwu ludzi i urządzeń,
- połączenie wyrównawcze - redukuje różnice potencjałów między elementami metalowymi,
- ekranowanie - ogranicza wnikanie zakłóceń do toru sygnałowego.
To ważne zwłaszcza tam, gdzie instalacja pracuje obok falownika, przewodów DC lub elementów konstrukcyjnych fotowoltaiki. Długie odcinki przewodu potrafią zachowywać się jak antena dla zakłóceń impulsowych, a przy wyładowaniach atmosferycznych napięcia pojawiają się tam, gdzie nikt się ich nie spodziewa. Dlatego uziemienie trzeba traktować jako część projektu, a nie jako ostatni, kosmetyczny dodatek.
Skoro wiemy już, po co to wszystko robić, czas przejść do praktyki: jak ułożyć ekran, obudowę i punkt uziemienia tak, żeby instalacja działała stabilnie przez lata.
Jak poprawnie połączyć ekran, masę i punkt uziemienia
W dobrze zrobionej instalacji najpierw projektuję drogę sygnału, a dopiero potem sprawdzam, gdzie ten tor ma się „spotkać” z ochroną przeciwprzepięciową i szyną wyrównawczą. W praktyce oznacza to możliwie krótki, prosty przebieg kabla, brak zbędnych przejściówek i sensowne miejsce na rozdzielenie strefy zewnętrznej od wewnętrznej. Jak podaje Amphenol RF, popularne wersje TNC są projektowane jako złącza 50 Ω do pracy nawet do 11 GHz, więc to element precyzyjny, a nie zwykły „wtyk od kabla”.

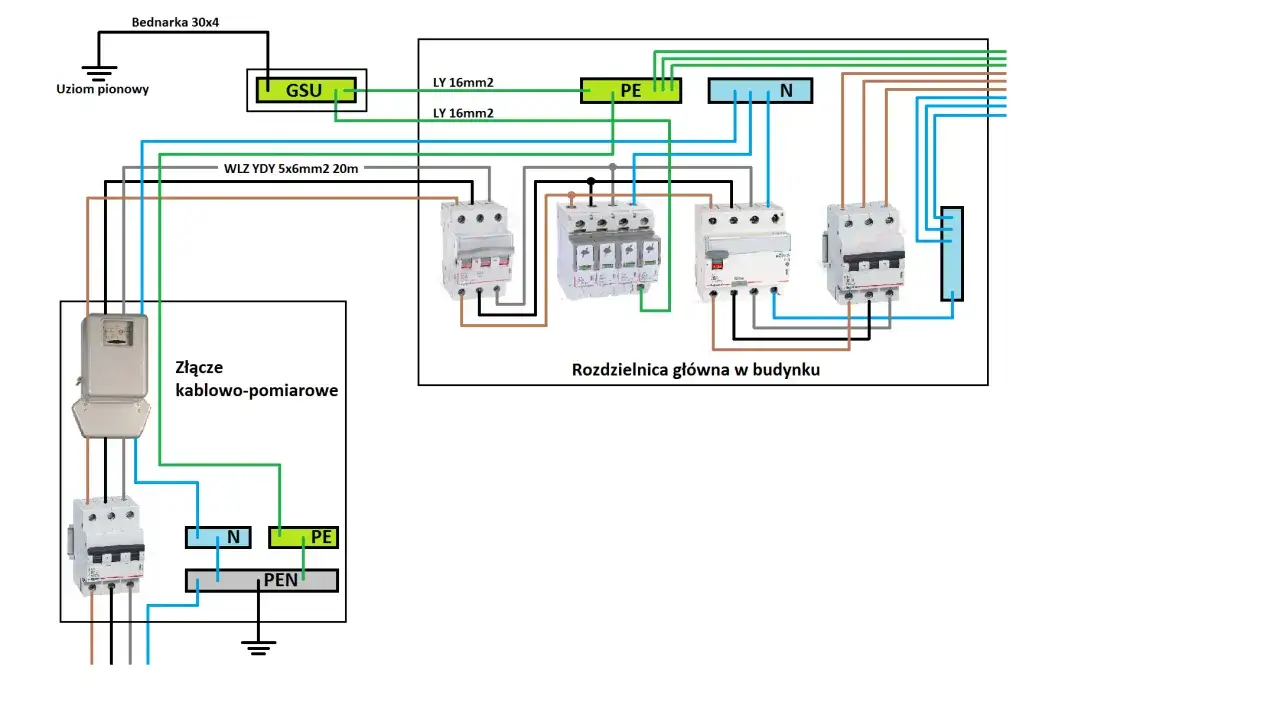

Wejście kabla do budynku
Najczyściej rozwiązuję to przez punkt wejściowy z panelem przepustowym albo złączem bulkhead. Dzięki temu ekran kabla i metalowa płyta mogą zostać połączone z układem uziemienia w jednym miejscu, a nie w trzech przypadkowych punktach. To ogranicza pętle masy i upraszcza serwis.
Obudowa i ekran powinny pracować razem
Jeśli urządzenie ma metalową obudowę, warto dopilnować, aby kontakt metal-metal był rzeczywisty, a nie tylko „teoretyczny”. Farba, lakier, utlenienie czy niedokręcony element potrafią skutecznie popsuć ciągłość połączenia. Ja zwykle sprawdzam to od strony mechanicznej równie dokładnie jak od strony elektrycznej, bo w praktyce jedno bez drugiego niewiele daje.
Przeczytaj również: Uziom fundamentowy – jak zrobić go dobrze? Poradnik
Ochrona przeciwprzepięciowa ma być blisko wejścia
Na długim kablu każda dodatkowa długość przewodu uziemiającego pogarsza zachowanie układu przy impulsie. Dlatego ogranicznik przepięć dla toru koncentrycznego montuję jak najbliżej miejsca wejścia do budynku lub szafy, a połączenie do szyny uziemiającej prowadzę możliwie krótko i bez zbędnych zakrętów. W instalacjach zewnętrznych dochodzi jeszcze uszczelnienie połączenia, bo wilgoć szybko niszczy to, co na papierze wyglądało dobrze.
Takie podejście prowadzi do prostego wniosku: złącze ma być stabilne, ekran ciągły, a punkt uziemienia przewidywalny. To z kolei pomaga sensownie dobrać sam typ złącza, bo nie każda konstrukcja zachowuje się tak samo w terenie.
TNC, BNC, N i SMA jak wybrać złącze do instalacji z uziemieniem
Wybór złącza nie sprowadza się do pytania „które jest lepsze?”. Ja wolę pytać: które złącze lepiej pasuje do warunków pracy, częstotliwości, miejsca montażu i potrzeby utrzymania ciągłości ekranu. Poniższe zestawienie dobrze pokazuje różnice, które w praktyce robią największą robotę.
| Złącze | Mocne strony | Słabsza strona | Kiedy wybrać |
|---|---|---|---|
| TNC | Gwintowane połączenie, dobra odporność na drgania, sensowna stabilność na zewnątrz | Większe niż SMA, mniej „laboratoryjne” niż BNC | Anteny, telemetria, monitoring, instalacje outdoor i przemysłowe |
| BNC | Szybki montaż, tanie komponenty, wygoda serwisowa | Słabsze trzymanie mechaniczne, łatwiej o rozłączenie przy wibracjach | Krótki tor, pomiary, laboratorium, mniej wymagające środowisko |
| N | Bardzo solidne, dobrze znosi warunki zewnętrzne, dobry wybór do cięższych instalacji | Większe i zwykle droższe | Maszty, stacje bazowe, dłuższe i bardziej narażone odcinki |
| SMA | Małe rozmiary, dobre do kompaktowych urządzeń | Delikatniejsze mechanicznie, mniej lubi szarpanie i częste przepinanie | Małe moduły, urządzenia wewnętrzne, sprzęt o ograniczonej przestrzeni |
Jeśli instalacja ma pracować na dachu, przy maszcie albo w pobliżu przewodów zasilających PV, ja zwykle nie wybieram złącza wyłącznie po cenie. Liczy się też łatwość utrzymania kontaktu, odporność na wilgoć i to, czy dana konstrukcja pozwoli zachować porządną ciągłość ekranu po kilku sezonach pracy. Dlatego TNC często wygrywa tam, gdzie potrzebny jest kompromis między wygodą montażu a stabilnością połączenia.
Nawet najlepsze złącze nie uratuje jednak źle zrobionej instalacji. Właśnie dlatego warto znać typowe błędy, które najczęściej psują i uziemienie, i sam sygnał.
Najczęstsze błędy, które psują uziemienie i sygnał
W praktyce największe problemy rzadko wynikają z samego typu złącza. Zwykle winne są detale montażowe: zbyt długi odcinek rozebranego ekranu, kiepskie uszczelnienie, nadmiar przejściówek albo przypadkowe mieszanie elementów od różnych systemów. Na dachach z fotowoltaiką dochodzi jeszcze bliskość konstrukcji metalowych, falownika i przewodów energetycznych.
- Traktowanie TNC jako punktu uziemiającego - złącze ma przenosić sygnał i zachować ciągłość ekranu, ale nie zastępuje pełnego połączenia wyrównawczego.
- Zbyt długi nieekranowany odcinek kabla - po rozebraniu przewodu nie powinno zostawać dużo odsłoniętej żyły ani oplotu.
- Mieszanie przypadkowych przejściówek - każdy dodatkowy adapter to kolejne miejsce strat i potencjalnej awarii.
- Niedokładne uszczelnienie na zewnątrz - wilgoć i korozja potrafią zniszczyć nawet dobry montaż w kilka miesięcy.
- Brak wspólnego punktu wyrównania potencjałów - różne metalowe elementy zaczynają „pływać” względem siebie.
- Prowadzenie kabla tuż obok obwodów mocy - szczególnie przy falowniku i instalacji DC rośnie poziom zakłóceń.
Jest jeszcze jeden błąd, który widuję często: oczekiwanie, że jeśli złącze ma gwint i metalowy korpus, to już „samo z siebie” załatwia sprawę bezpieczeństwa. Nie załatwia. To tylko jeden element większej układanki. I właśnie dlatego przed uruchomieniem sprawdzam cały tor, a nie pojedynczy wtyk.
Co sprawdzam przed uruchomieniem instalacji
Przed pierwszym startem robię sobie prostą listę kontrolną. To nie jest formalność, tylko sposób na wyłapanie problemów, zanim pojawią się zakłócenia, korozja albo niepotrzebne reklamacje po burzy. W instalacjach na dachu takie sprawdzenie oszczędza zwykle więcej czasu niż późniejsze poprawki.
- Sprawdzam ciągłość ekranu od urządzenia do punktu wejścia do budynku.
- Weryfikuję, czy obudowa, panel przepustowy i szyna wyrównawcza tworzą logiczny układ połączeń.
- Oglądam wszystkie złącza pod kątem luzu, nadmiernego skręcenia i śladów uszkodzeń mechanicznych.
- Kontroluję, czy na zewnątrz zastosowano wersję odporną na warunki atmosferyczne albo poprawne uszczelnienie.
- Patrzę, czy tor sygnałowy nie biegnie zbyt blisko przewodów mocy, przetwornicy lub innych źródeł zakłóceń.
- Upewniam się, że ogranicznik przepięć znajduje się możliwie blisko miejsca wejścia kabla.
- Po pierwszym okresie pracy wracam do połączeń i sprawdzam, czy nic się nie poluzowało po zmianach temperatury i pracy wiatru.
Jeśli instalacja ma pracować przez lata, taka kontrola jest rozsądniejsza niż naprawianie problemów dopiero wtedy, gdy sygnał zacznie zanikać. W moim odczuciu właśnie tu widać różnicę między montażem „na dziś” a instalacją, która ma być po prostu spokojna w eksploatacji.
Gdzie TNC pomaga, a gdzie projekt całej instalacji jest ważniejszy od samego wtyku
TNC pomaga wtedy, gdy potrzebujesz stabilnego, gwintowanego połączenia w torze RF i chcesz ograniczyć ryzyko przypadkowego rozłączenia. To dobry wybór do anten, układów telemetrycznych, komunikacji na dachu i urządzeń pracujących w terenie. Nie rozwiązuje jednak problemów, które wynikają z błędnego prowadzenia kabla, braku wyrównania potencjałów albo źle zaprojektowanej ochrony przeciwprzepięciowej.
- Jeśli instalacja jest narażona na wiatr, drgania i wilgoć, stabilność mechaniczna złącza ma realne znaczenie.
- Jeśli tor przechodzi przez ścianę budynku, ważniejszy staje się punkt wejścia, uziemienie i ochrona przepięciowa.
- Jeśli obok pracuje fotowoltaika, liczy się cała infrastruktura: falownik, konstrukcja, przewody i połączenia wyrównawcze.
- Jeśli wszystko działa tylko „na stole”, a nie w warunkach zewnętrznych, to znaczy, że projekt jeszcze nie jest domknięty.
Gdy patrzę na takie instalacje całościowo, TNC przestaje być tematem samym w sobie, a staje się po prostu jednym z elementów dobrze zorganizowanego toru. I to jest najuczciwsza odpowiedź, jakiej można tu udzielić: złącze ma znaczenie, ale o powodzeniu decyduje przede wszystkim sposób uziemienia, prowadzenia ekranu i zaprojektowania całej drogi sygnału.
