Uziemienie budynku najlepiej zaplanować wtedy, gdy fundamenty są jeszcze otwarte, bo później każda poprawka oznacza kopanie, cięcie albo kompromisy. W tym tekście wyjaśniam, czym jest uziom fundamentowy, kiedy ma największy sens, jak go wykonać zgodnie z praktyką projektową oraz czego dopilnować, jeśli w domu ma działać fotowoltaika, ochrona przepięciowa i instalacja odgromowa.
Najważniejsze fakty o uziemieniu w fundamencie
- To rozwiązanie najlepiej przewidzieć na etapie stanu zero, zanim fundament zostanie zalany betonem.
- Liczy się nie tylko sam przewód, ale też ciągłość połączeń, otulina betonu i wyprowadzenie do głównej szyny uziemiającej.
- W nowym budynku to zwykle najprostszy i najtrwalszy wariant, zwłaszcza przy planowanej fotowoltaice.
- Najczęstsze błędy to zbyt mała otulina, przypadkowe materiały i brak pomiaru po wykonaniu.
- Jeśli fundamentów nie da się już wykorzystać, sensowną alternatywą bywa uziom otokowy albo szpilkowy.

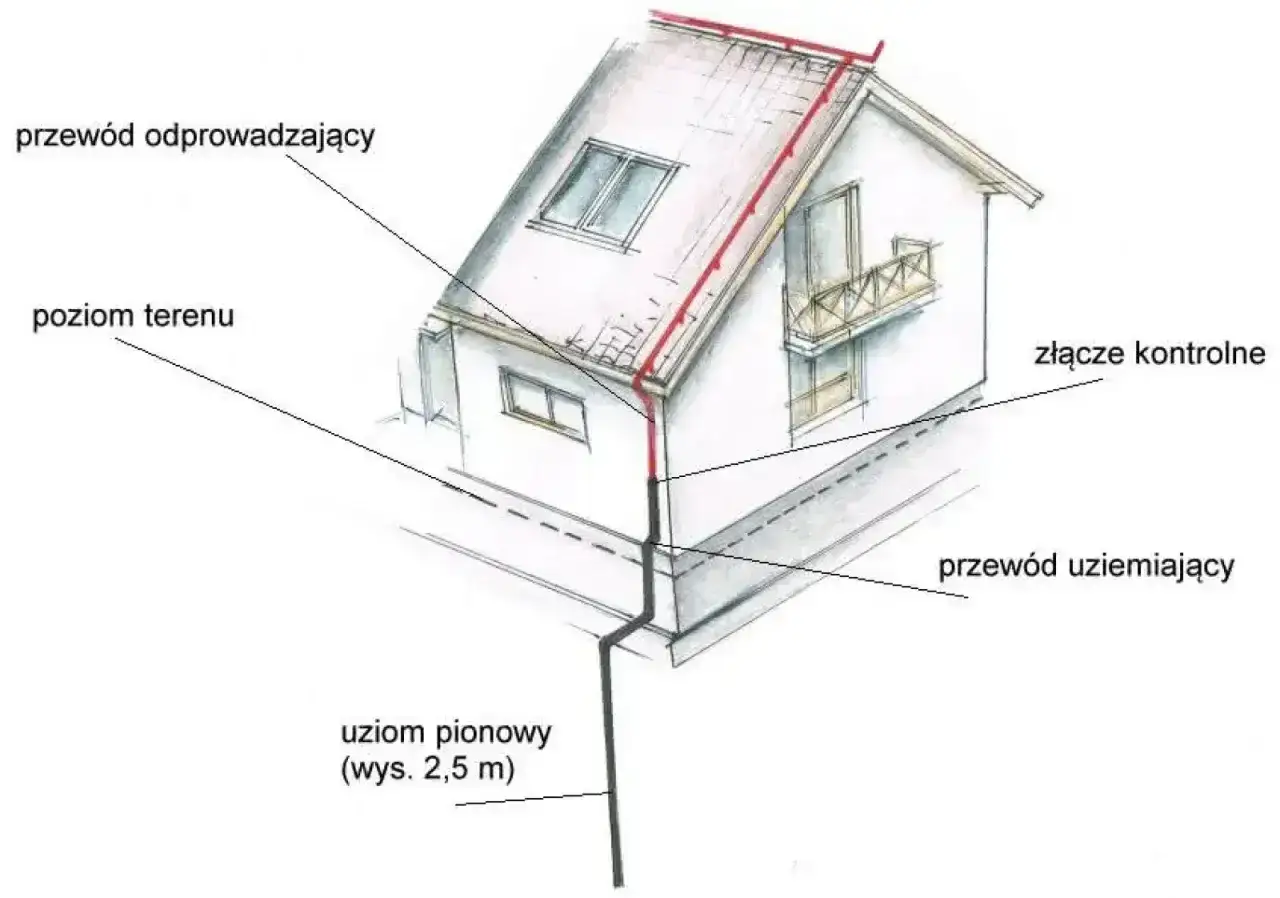

Czym jest uziom fundamentowy i kiedy ma największy sens
To metalowy element albo układ elementów zatopiony w fundamencie, który pełni rolę elektrody uziemiającej. Zamiast szukać miejsca na dodatkowe wykopy wokół domu, wykorzystuje się konstrukcję, która i tak powstaje, a to daje bardzo dobry punkt wyjścia do wyrównania potencjałów i ochrony przeciwporażeniowej. W praktyce taki układ najlepiej sprawdza się w nowych budynkach, domach jednorodzinnych i obiektach, w których od początku planuje się instalację odgromową lub fotowoltaikę.
Załatwiasz temat na etapie stanu zero, zanim ściany i izolacje utrudnią późniejsze prace. Ja właśnie dlatego traktuję to rozwiązanie jako pierwszy wybór tam, gdzie konstrukcja na to pozwala. Przy budowie domu lepiej myśleć o nim razem z projektem fundamentów, a nie dopiero po zakończeniu robót ziemnych.
Z tego powodu najwięcej sensu ma on właśnie wtedy, gdy wszystko można przewidzieć z wyprzedzeniem. Kiedy rozumiemy już samą ideę, warto przejść do tego, jak taki układ wpływa na bezpieczeństwo całej instalacji, zwłaszcza przy PV.
Jak działa w praktyce i dlaczego pomaga przy fotowoltaice
W układzie ochronnym chodzi nie tylko o sprowadzenie ładunku do ziemi, ale też o ograniczenie różnic potencjałów między metalowymi elementami budynku. To ważne przy piorunochronie, ochronnikach przepięć i przy PV, bo ramy paneli, konstrukcja montażowa, falownik i instalacja domowa pracują wtedy w jednym spójnym systemie. Samo uziemienie nie zastępuje ochronników przepięć ani zwodów, ale bez niego cały zestaw jest wyraźnie słabszy.
W domu z panelami słonecznymi patrzę na to szczególnie praktycznie: jeśli konstrukcja dachu, przewody DC i rozdzielnica nie są dobrze spięte z główną szyną wyrównawczą, rośnie ryzyko zakłóceń i uszkodzeń przy przepięciach. Dlatego w projektach instalacji elektrycznych i odgromowych rozpatruje się cały układ, a nie sam pojedynczy przewód. Kiedy rozumie się tę zależność, łatwiej przejść do tego, jak taki system układa się w betonie.

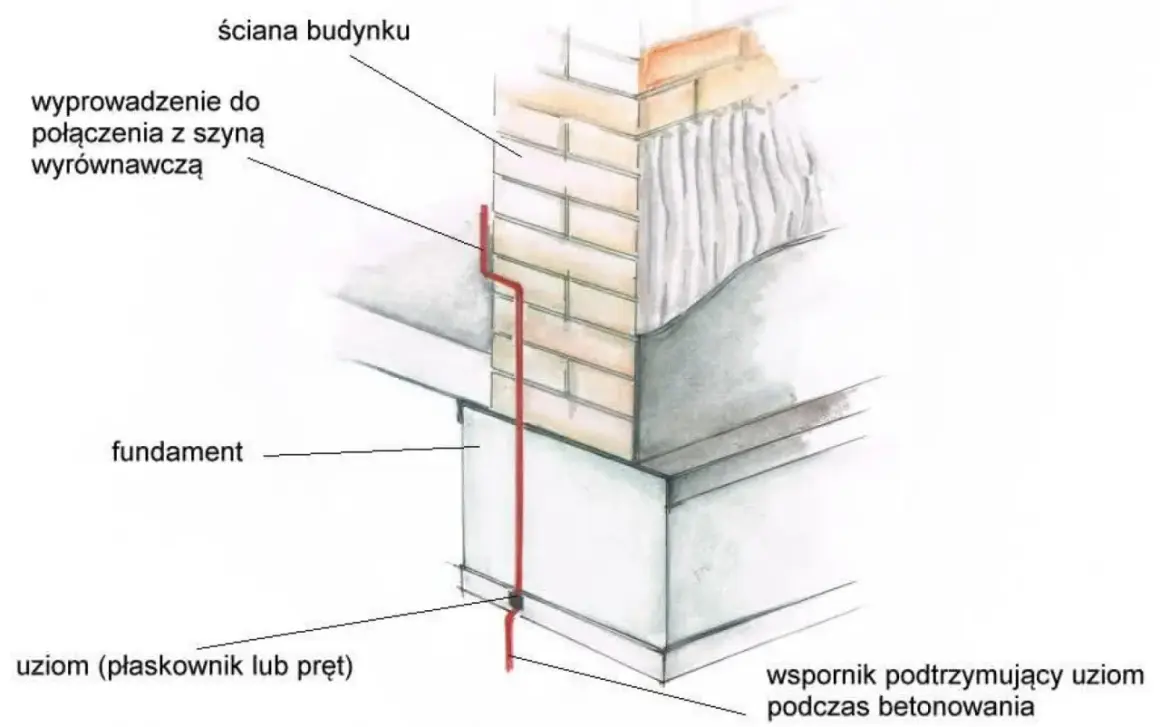

Jak go wykonać bez błędów na etapie fundamentów
Tu nie ma magii, tylko dobra kolejność prac. Najpierw trzeba ustalić przebieg, punkty połączeń i wyprowadzenia do wnętrza budynku, a dopiero potem zalać wszystko betonem. Ja zwykle wymagam, żeby przed zamknięciem zbrojenia sprawdzić ciągłość połączeń, przewidzieć złącze kontrolne i zaznaczyć miejsca, w których przewód wyjdzie do głównej szyny uziemiającej.
Ławy fundamentowe
W ławach najczęściej układa się przewód w obrysie zewnętrznym budynku, tworząc zamkniętą pętlę. To rozwiązanie jest logiczne, bo obejmuje cały dom i daje stabilną bazę dla dalszych połączeń. Ważne jest, by nie upchnąć przewodu przypadkowo między prętami, tylko ułożyć go tak, żeby zachować otulinę betonu i trwałe połączenia z konstrukcją.
Płyta fundamentowa
Przy płycie trzeba myśleć o układzie bardziej siatkowym albo obwodowym, bo cała geometria budynku pracuje inaczej niż przy klasycznych ławach. W praktyce liczy się rozkład połączeń i kontrola otuliny, a nie samo wrzucenie metalu do mieszanki. Tu szczególnie łatwo o błąd, jeśli wykonawca traktuje przewód jak element dodatkowy, a nie integralną część projektu.
Przeczytaj również: Czy można zmostkować zero z uziemieniem? Poznaj niebezpieczeństwa i przepisy
Stopy i fundamenty punktowe
W budynkach opartych na stopach fundamentowych albo kilku rozproszonych podporach zwykle trzeba zaplanować połączenie wszystkich punktów w jeden układ. To ma znaczenie zwłaszcza wtedy, gdy konstrukcja nośna jest rozłożona i pojedynczy punkt nie zapewni sensownego kontaktu z gruntem. W takich przypadkach dobrze sprawdza się połączenie obwodowe lub układ mieszany, ale już na etapie projektu.
Jeżeli te trzy warianty są przemyślane od początku, sam montaż przebiega spokojnie. Kiedy jednak układ jest gotowy, trzeba jeszcze dobrać materiały, które wytrzymają lata pracy w betonie i gruncie.
Materiały i parametry, które naprawdę robią różnicę
Nie oszczędzałbym na materiale tylko po to, by zrobić jak najtaniej, bo tutaj pozorna oszczędność potrafi wrócić po latach jako korozja albo utrata ciągłości. W praktyce zwracam uwagę przede wszystkim na odporność na korozję, przekrój przewodzący, sposób połączenia i to, czy element będzie pracował w betonie, czy już w gruncie.
| Element | Co zwykle stosuję | Dlaczego to ważne |
|---|---|---|
| Bednarka stalowa ocynkowana 30x4 mm | Popularny wybór do układu w fundamencie | Łączy rozsądną cenę z dobrą przewodnością i łatwym montażem |
| Elementy wyprowadzone z betonu | Miedź, stal pomiedziowana albo nierdzewna | Lepsza odporność na korozję w strefie przejścia do gruntu |
| Otulina betonu | Minimum 5 cm | Chroni metal i zapewnia stabilne otoczenie przewodzące |
| Połączenia | Spawane lub zaciskowe, zgodne z projektem | Decydują o ciągłości całego układu |
| Wyprowadzenie do GSW | Jeden czytelny punkt połączenia | Ułatwia późniejsze wyrównanie potencjałów i pomiary |
W opracowaniach technicznych często pojawia się też zasada łączenia zbrojenia w regularnych odstępach, zwykle około 2 m, jeśli projekt przewiduje taki wariant. Z mojego punktu widzenia najważniejszy jest jednak nie sam zakup bednarki, tylko jakość połączeń i kontrola detali na budowie. Kiedy to jest uporządkowane, łatwiej ocenić, czy fundamentowy układ ma być rozwiązaniem jedynym, czy tylko częścią większego systemu.
Uziom w fundamencie, otokowy czy szpilkowy
Wybór nie jest teoretyczny, tylko mocno zależy od etapu budowy i warunków gruntu. Jeśli dom dopiero powstaje, układ w fundamencie zwykle wygrywa prostotą i trwałością. Jeśli budynek już stoi, częściej wchodzi w grę uziom otokowy albo szpilkowy, bo nie trzeba rozbierać fundamentów.
| Wariant | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| W fundamencie | Nowy budynek, stan zero, planowana PV | Najlepsza integracja z konstrukcją, mało dodatkowych robót | Trudny do wykonania po zakończeniu fundamentów |
| Otokowy | Modernizacja istniejącego domu | Można go dołożyć później, zwykle daje bardzo dobre parametry | Wymaga wykopów i może kolidować z izolacją obwodową |
| Szpilkowy | Gdy brakuje miejsca lub trzeba działać szybko | Szybki montaż i dobra opcja retrofitowa | Silnie zależy od warunków gruntu i liczby pogrążonych elementów |
| Mieszany | Większy obiekt, słaby grunt, rozbudowana instalacja PV | Największa elastyczność i lepsze „zapasowe” połączenie z ziemią | Wyższy koszt i większa złożoność projektu |
Jeśli dom ma izolację obwodową, płytę na warstwie izolacyjnej albo trudny grunt, samo rozwiązanie w betonie może nie wystarczyć i wtedy dokłada się otok lub szpilki. Właśnie dlatego nie patrzę na te warianty jak na konkurencję, tylko jak na narzędzia do różnych sytuacji. Skoro wybór wariantu jest już uporządkowany, czas wskazać błędy, które najczęściej psują efekt na budowie.
Najczęstsze błędy, które psują działanie całego układu
Najwięcej problemów nie wynika z samej koncepcji, tylko z pośpiechu i dopasowywania instalacji po fakcie. Najbardziej kosztowne są błędy niewidoczne, bo wychodzą dopiero przy pomiarach albo, gorzej, przy awarii.
- Brak ciągłości połączeń przed zalaniem betonu.
- Za mała otulina lub przewód ułożony zbyt blisko krawędzi fundamentu.
- Materiały dobrane bez myślenia o korozji, zwłaszcza w strefie wyjścia do gruntu.
- Brak wyprowadzenia do głównej szyny wyrównawczej.
- Traktowanie uziomu jako zamiennika dla ochronników przepięć i instalacji odgromowej.
- Brak dokumentacji zdjęciowej i pomiaru po zakończeniu robót.
Jeśli budowa jest jeszcze na etapie zbrojenia, te błędy da się wyeliminować stosunkowo łatwo. Po zalaniu betonu każda poprawka kosztuje już nie tylko materiał, ale też czas, rozbiórkę i nerwy, więc prewencja jest tu znacznie tańsza niż naprawa. Po wyłapaniu tych pułapek zostaje ostatnia rzecz, o którą inwestorzy pytają najczęściej: koszt i odbiór.
Ile to kosztuje i jak wygląda odbiór
W 2026 r. orientacyjny koszt wykonania uziemienia w fundamencie w nowym domu często mieści się w granicach 500-1000 zł za prosty układ, ale realna cena rośnie wraz z obwodem budynku, liczbą wyprowadzeń i rodzajem fundamentu. Na rynku widać też stawki liczone za metr bieżący, które dla prostych zleceń potrafią oscylować wokół 45 zł/mb, więc przy większym domu suma szybko rośnie.
| Rozwiązanie | Typowy koszt | Kiedy zwykle się opłaca | Co podnosi cenę |
|---|---|---|---|
| W fundamencie | 500-1000 zł | Nowy dom, stan zero, planowana fotowoltaika | Dodatkowe wyprowadzenia, skomplikowany obrys, więcej połączeń |
| Otokowy | 1000-2000 zł | Modernizacja istniejącego budynku | Wykopy, odtworzenie izolacji, zagospodarowanie terenu |
| Szpilkowy | 350-800 zł | Prosty retrofit i mało miejsca wokół domu | Twardy grunt, większa liczba prętów, dodatkowe pomiary |
| Mieszany | 1400-2800 zł | Większy budynek, słabszy grunt, rozbudowana instalacja PV | Redundancja układu, więcej robocizny i więcej materiału |
Sam odbiór nie powinien ograniczać się do „wygląda dobrze”. Sprawdzam ciągłość połączeń, zgodność z projektem, wyprowadzenie do GSW, a potem pomiar i protokół. Przy budynku z fotowoltaiką szczególnie ważne jest też to, czy przewidziano miejsce na ochronniki przepięć i czy przewody prowadzące do nich są możliwie krótkie.
To zwykle wystarcza, żeby już na etapie budowy wiedzieć, czy instalacja jest przygotowana na lata, czy tylko domknięta formalnie. Kiedy ten etap jest zrobiony dobrze, zostaje już tylko ostatnia rzecz: co ustalić przed betonem, żeby nie wracać do tematu.
Co ustalić przed wylaniem betonu, żeby temat zamknąć na lata
Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: uziemienie planuje się razem z konstrukcją, nie obok niej. Wystarczy jedna rozmowa między konstruktorem, elektrykiem i wykonawcą fundamentów, żeby ustalić przebieg przewodów, miejsca wyprowadzeń, dokumentację zdjęciową i punkt pod przyszłe połączenia wyrównawcze.Najlepiej działa układ, który jest prosty, ciągły i przewidziany pod realne obciążenia budynku. W domu z PV, ochroną przepięciową i instalacją odgromową to właśnie ten detal decyduje, czy całość będzie spójna, czy trzeba będzie później ratować ją dodatkowymi obejściami. Jeśli budynek ma w przyszłości dostać fotowoltaikę, magazyn energii albo ładowarkę EV, zostaw od razu miejsce na kolejne połączenia wyrównawcze i krótkie trasy przewodów.
