Układ TN-C to rozwiązanie, w którym funkcję ochronną i neutralną łączy jeden przewód PEN. W praktyce oznacza to, że temat uziemienia nie jest tu dodatkiem do instalacji, tylko częścią samego sposobu jej działania. W tym artykule wyjaśniam, jak działa taki układ, po co rozdziela się PEN na PE i N, jakie błędy najczęściej psują bezpieczeństwo oraz co sprawdzić, gdy w grę wchodzi modernizacja domu albo montaż fotowoltaiki.
Najważniejsze rzeczy o układzie TN-C i uziemieniu
- W układzie TN-C jeden przewód PEN pełni jednocześnie funkcję ochronną i neutralną.
- Samo uziemienie nie zastępuje ciągłości przewodu PEN, bo prąd uszkodzeniowy wraca głównie metaliczną drogą przewodów ochronnych.
- Rozdział PEN na PE i N wykonuje się zwykle możliwie blisko zasilania, najczęściej w złączu lub głównej rozdzielnicy.
- Po rozdziale PE i N nie wolno już łączyć ich w innych punktach instalacji.
- W części TN-C nie planuje się ochrony RCD tak jak w nowoczesnym TN-S, dopiero po rozdziale przewodów ma to sens.
- Przy fotowoltaice i nowych odbiornikach najpierw sprawdza się stan uziemienia, PEN i połączeń wyrównawczych, a dopiero potem dobiera urządzenia.

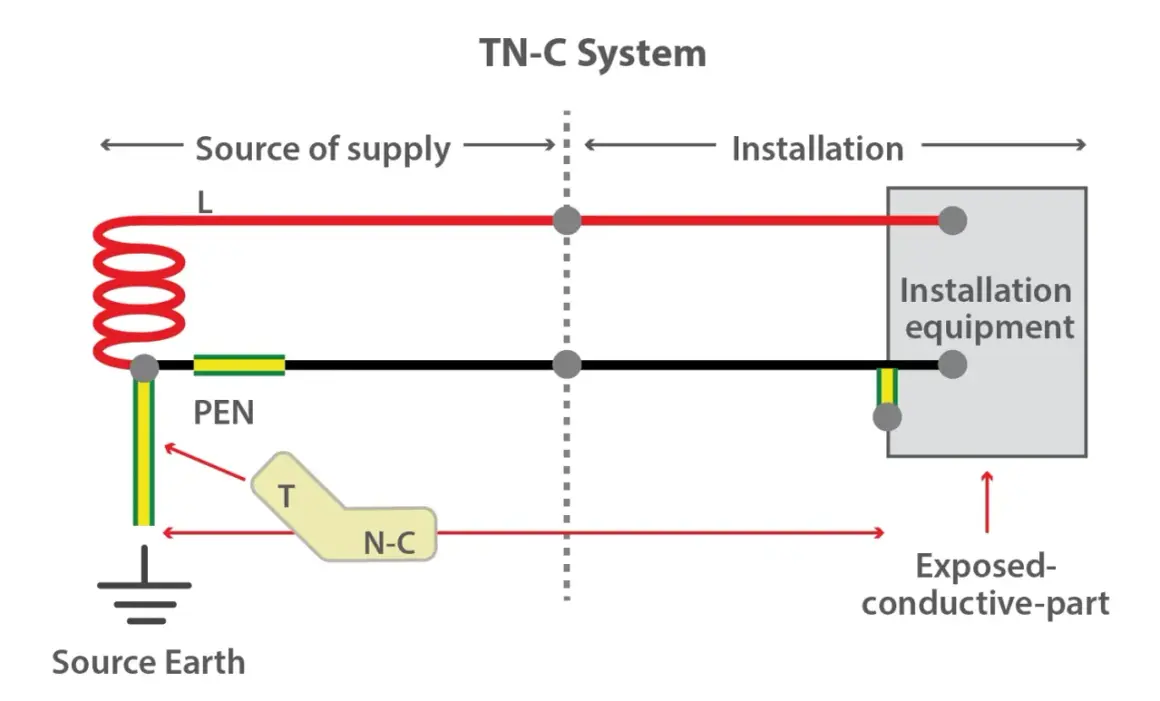

Jak działa układ TN-C i dlaczego wszystko kręci się wokół przewodu PEN
W układzie TN-C przewód PEN jednocześnie wraca z prądem roboczym i pełni funkcję ochronną. To wygodne z punktu widzenia prostoty sieci, ale wymaga bardzo dobrej ciągłości połączeń, bo każdy luźny zacisk, korozja albo przerwa w PEN od razu pogarsza bezpieczeństwo całej instalacji. Z mojego punktu widzenia to nie jest „stara wersja” nowoczesnej instalacji, tylko osobny kompromis techniczny, który działa poprawnie wyłącznie wtedy, gdy jest wykonany bardzo starannie.
W praktyce TN-C spotyka się najczęściej w starszych sieciach rozdzielczych i w odcinkach zasilających, które później przechodzą w układ z osobnymi przewodami PE i N. To właśnie dlatego ten temat tak mocno łączy się z uziemieniem: nie chodzi tylko o elektrody w gruncie, ale o cały tor ochronny i o to, czy metalowe części urządzeń mają stały, przewidywalny potencjał.
| Cecha | TN-C | TN-S | TN-C-S |
|---|---|---|---|
| Przewód ochronny i neutralny | Wspólny PEN | Osobne PE i N | Najpierw PEN, potem rozdział na PE i N |
| Stosowanie RCD | Nie w części TN-C | Tak | Tak, za punktem rozdziału |
| Minimalny przekrój PEN | 10 mm² Cu lub 16 mm² Al | Nie dotyczy wspólnego PEN | Jak w odcinku TN-C |
| Wrażliwość na przerwę przewodu | Wysoka | Niższa | Wysoka do punktu rozdziału |
| Typowe zastosowanie | Starsze sieci i odcinki rozdzielcze | Nowe obwody odbiorcze | Modernizowane domy i budynki |
Właśnie dlatego uziemienie w takim układzie trzeba rozumieć szerzej niż tylko „wbity pręt w ziemię”. Liczy się cały tor ochronny, a następny krok to zrozumienie, po co właściwie uziemia się taki system i co rzeczywiście daje lokalny uziom.
Po co uziemia się taki układ i czego uziom nie załatwi sam
Uziemienie w systemie TN ma dwa zadania. Pierwsze to stabilizowanie potencjałów i ograniczanie napięć dotykowych, drugie to poprawa zachowania instalacji przy zwarciu i zakłóceniach. W praktyce prąd uszkodzeniowy wraca metaliczną drogą przewodu PE albo PEN, a nie „przez ziemię” w sensie, w jakim myśli o tym wiele osób. To ważne rozróżnienie, bo sam uziom nie naprawi przerwanego albo źle połączonego przewodu ochronnego.
Uziemienie ochronne i uziemienie funkcjonalne to nie to samo. Pierwsze ma chronić człowieka i ograniczać ryzyko porażenia. Drugie poprawia pracę instalacji, wspiera kompatybilność elektromagnetyczną i pomaga przy przepięciach. W domu jednorodzinnym oba elementy często zbiegają się na GSU, czyli głównej szynie uziemiającej, ale ich rola jest inna. Ja zawsze patrzę na to tak: uziom wspiera ochronę, ale nie zastępuje dobrego projektu przewodów i połączeń wyrównawczych.
W dobrze zaprojektowanej sieci wielokrotne uziemienie przewodu PEN obniża jego potencjał względem ziemi i poprawia odporność układu na uszkodzenia oraz przepięcia. To nie jest ozdoba projektu, tylko realna poprawa zachowania instalacji przy awarii, zwłaszcza tam, gdzie sieć jest rozległa albo ma sporo metalowych połączeń. Kiedy rozumiem już tę zasadę, łatwiej ocenić, gdzie i dlaczego wykonuje się rozdział PEN.
Dlaczego rozdział PEN robi się jak najbliżej zasilania
Rozdział przewodu PEN na osobne PE i N tworzy w praktyce układ TN-C-S, a to właśnie on jest dziś najwygodniejszym punktem wyjścia do nowoczesnej ochrony. Najczęściej robi się to w złączu albo w głównej rozdzielnicy budynku, bo wtedy odcinek wspólny jest możliwie krótki. To ma znaczenie nie tylko dla bezpieczeństwa, ale też dla późniejszego doboru wyłączników różnicowoprądowych, ochrony przepięciowej i całej logiki rozdzielnicy.
Po rozdziale nie wolno już łączyć PE i N w żadnym innym miejscu instalacji. Taki mostek potrafi wywołać prądy błądzące, nieprawidłową pracę RCD i objawy, których potem szuka się godzinami. Jeśli ktoś robi połączenie PE-N za różnicówką, to nie jest „drobna poprawka”, tylko błąd, który psuje działanie całego obwodu. W praktyce widzę to najczęściej po samowolnych przeróbkach albo po modernizacjach robionych bez pomiarów.
| Sytuacja | Co jest właściwe | Co jest błędem |
|---|---|---|
| Odcinek TN-C | Traktować PEN jako przewód ochronno-neutralny i dbać o jego ciągłość | Wstawianie RCD „po drodze” bez rozdziału |
| Punkt rozdziału | Wykonać go możliwie blisko zasilania, zwykle w złączu lub RG | Robić kilka przypadkowych punktów rozdziału w różnych miejscach |
| Odcinek za rozdziałem | Prowadzić PE i N osobno | Łączyć PE i N po stronie odbiorczej |
| Dobór ochrony | Stosować RCD dopiero po rozdziale przewodów | Zakładać, że różnicówka „naprawi” instalację TN-C |
Takie zasady brzmią prosto, ale właśnie na nich najczęściej wykładają się modernizacje starych mieszkań i domów. Najbardziej kosztowne są jednak nie same błędy projektowe, tylko ich skutki w codziennym użytkowaniu.
Najczęstsze błędy, które naprawdę psują ochronę
Najbardziej ryzykowny błąd to przerwanie albo poluzowanie PEN. W takim scenariuszu napięcie na obudowach urządzeń może wzrosnąć do poziomu, którego nikt nie oczekuje w normalnej pracy. Dlatego stare zaciski, skorodowane połączenia i przypadkowe mostki traktuję poważniej niż sam wiek instalacji. W praktyce właśnie tu zaczyna się większość problemów, a nie w samym uziomie.
- Zbyt mały przekrój przewodu PEN albo jego uszkodzenie mechaniczne.
- Montaż wyłącznika różnicowoprądowego w części TN-C zamiast po rozdziale przewodów.
- Ponowne łączenie PE i N za RCD.
- Uziom bez pomiaru i bez kontroli połączeń wyrównawczych.
- Ignorowanie objawów takich jak migotanie oświetlenia, losowe wyzwalanie zabezpieczeń albo „kopiące” obudowy.
W praktyce opieram się tu na wymaganiach z PN-HD 60364-4-41 i PN-HD 60364-5-54, bo to właśnie one porządkują temat ochrony przeciwporażeniowej, przewodów ochronnych i uziemień. Sama deklaracja, że instalacja „jest uziemiona”, nie mówi jeszcze nic o jakości połączeń ani o tym, czy układ działa poprawnie po obciążeniu. Kiedy patrzę na modernizację przez ten pryzmat, od razu widzę, dlaczego fotowoltaika wymaga dodatkowej dyscypliny.
Co to zmienia przy fotowoltaice i nowych urządzeniach domu
Przy fotowoltaice temat robi się praktyczny bardzo szybko, bo falownik, ograniczniki przepięć i metalowa konstrukcja montażowa muszą zostać wpięte w poprawnie zorganizowany system ochronny. Jeśli dom nadal pracuje w starym TN-C, najpierw sprawdzam, czy da się bezpiecznie przejść na TN-C-S i uporządkować rozdział PEN. Dopiero potem ma sens dobór RCD, SPD i połączeń wyrównawczych dla inwertera oraz osprzętu na dachu.
W starszych domach problemem bywa nie sama instalacja PV, tylko to, że istniejąca rozdzielnica nie nadaje się do sensownej modernizacji. Wtedy lepiej zrobić jeden porządny krok naprzód niż dokładać kolejne urządzenia do układu, który już na starcie ma słaby punkt w ochronie. To samo dotyczy pomp ciepła, ładowarek EV i większych odbiorników jednofazowych, które mocniej obciążają sieć i szybciej pokazują słabości w przewodzie ochronnym.
- Sprawdź układ sieci i miejsce rozdziału PEN przed montażem falownika.
- Zweryfikuj uziom, GSU i połączenia wyrównawcze.
- Dobierz ochronę przepięciową do rzeczywistej topologii instalacji.
- Nie zakładaj, że nowe urządzenie naprawi starą ochronę przeciwporażeniową.
To właśnie w instalacjach z PV najlepiej widać, że uziemienie nie jest osobnym dodatkiem do projektu, tylko jednym z warunków poprawnej pracy całego systemu. Zostaje jeszcze jedna rzecz: kiedy stara instalacja przestaje być po prostu stara, a zaczyna być realnie ryzykowna.
Kiedy stara instalacja przestaje być tylko stara, a staje się ryzykowna
Jeśli widzę w domu aluminiowy PEN, brak osobnych szyn PE i N, stare bezpieczniki topikowe albo plan podłączenia większego odbiornika, nie czekam na awarię. Najpierw robię pomiary: ciągłość przewodów ochronnych, impedancję pętli zwarcia, stan uziomu i działanie RCD po rozdziale. To są dane, które mówią więcej niż sam ogląd rozdzielnicy.
- Modernizację warto przyspieszyć przy planie PV, pompie ciepła, ładowarce EV albo większej przebudowie domu.
- Najpierw poprawia się ochronę, dopiero potem dokłada nowe obwody.
- Jeśli nie ma wyników pomiarów, instalacja jest bezpieczna tylko na papierze.
W mojej praktyce najlepiej działa prosta zasada: najpierw porządek w PEN, uziemieniu i połączeniach wyrównawczych, potem reszta inwestycji. Dzięki temu instalacja nie tylko spełnia wymagania, ale też zachowuje się przewidywalnie na co dzień, co ma znaczenie zarówno w zwykłym domu, jak i w budynku z fotowoltaiką.
