Rozdział PEN za licznikiem to temat, który wraca najczęściej przy modernizacji starej instalacji, dołożeniu fotowoltaiki albo wymianie rozdzielnicy. Tu nie chodzi o kosmetykę, tylko o bezpieczeństwo: od sposobu rozdzielenia przewodu zależy działanie uziemienia, wyłączników różnicowoprądowych i ochrony przeciwporażeniowej. W tym artykule pokazuję, jak wygląda poprawny układ, gdzie taki podział ma sens i czego nie robić, żeby nie zepsuć ochrony.
Najważniejsze rzeczy o podziale PEN i uziemieniu
- PEN łączy funkcję ochronną i neutralną, a po rozdziale powstają osobne przewody PE i N.
- Podział wykonuje się po stronie odbiorcy, zwykle w głównej rozdzielnicy albo w złączu przewidzianym w projekcie.
- Punkt rozdziału trzeba połączyć z GSU i uziomem budynku.
- Po rozdziale PE i N nie mogą być już nigdzie łączone, zwłaszcza za RCD.
- W starszych domach i przy PV warto od razu sprawdzić przekroje przewodów, ciągłość PE i wyniki pomiarów.
Co oznacza podział przewodu PEN i dlaczego ma znaczenie
W układzie TN-C jeden przewód PEN pełni naraz funkcję neutralną i ochronną. Po jego rozdzieleniu powstają dwa osobne tory: PE, czyli ochrona obudów i części przewodzących, oraz N, czyli tor roboczy dla prądu powrotnego. To właśnie ten podział jest potrzebny, gdy instalacja ma przejść na bezpieczniejszy układ TN-C-S w części budynku.
Najważniejsza zasada brzmi prosto: od miejsca rozdziału PE i N nie mogą być już ponownie łączone. Jeśli ktoś zrobi mostek „na wszelki wypadek”, RCD zacznie działać nieprawidłowo, a ochrona przestaje być przewidywalna. Z mojego doświadczenia właśnie takie drobne skróty myślowe później najtrudniej naprawić.
W starych domach ten temat pojawia się szczególnie przy wymianie instalacji aluminiowej, przy montażu nowej rozdzielnicy albo wtedy, gdy trzeba dołożyć obwody dla PV, pompy ciepła czy ładowarki EV. Wtedy nie wystarczy przełożyć kilka przewodów, tylko trzeba ustawić całą ochronę od początku do końca. Żeby to miało sens, trzeba jeszcze zobaczyć, jak taki układ wygląda na schemacie.
Jak wygląda poprawny układ po stronie odbiorcy
| Układ | Co oznacza | Co to daje w praktyce |
|---|---|---|
| TN-C | Jeden przewód PEN pełni funkcję ochronną i neutralną. | To układ starszy, w którym nie ma jeszcze osobnego PE. |
| TN-C-S | PEN jest rozdzielony na PE i N w jednym, kontrolowanym punkcie. | Po rozdziale można bezpiecznie prowadzić nową instalację odbiorczą. |
| TT | Ochrona opiera się na lokalnym uziemieniu i odpowiednich zabezpieczeniach. | Spotyka się ją tam, gdzie nie opłaca się lub nie da się przejść na TN-C-S. |
W praktyce rozdział wykonuje się na pierwszym sensownym punkcie po stronie odbiorcy: w głównej rozdzielnicy, w złączu kablowo-pomiarowym albo w innym miejscu wskazanym przez projekt i warunki przyłączenia. Nie robi się tego w plombowanej części układu pomiarowego ani w losowej puszce po drodze.
Jeśli licznik jest w jednym wspólnym zestawie z rozdzielnicą, ważne jest nie tyle samo słowo „za licznikiem”, ile to, czy punkt podziału znajduje się po stronie instalacji użytkownika, jest dostępny serwisowo i da się go poprawnie uziemić. Właśnie tu wchodzi rola GSU i uziomu.

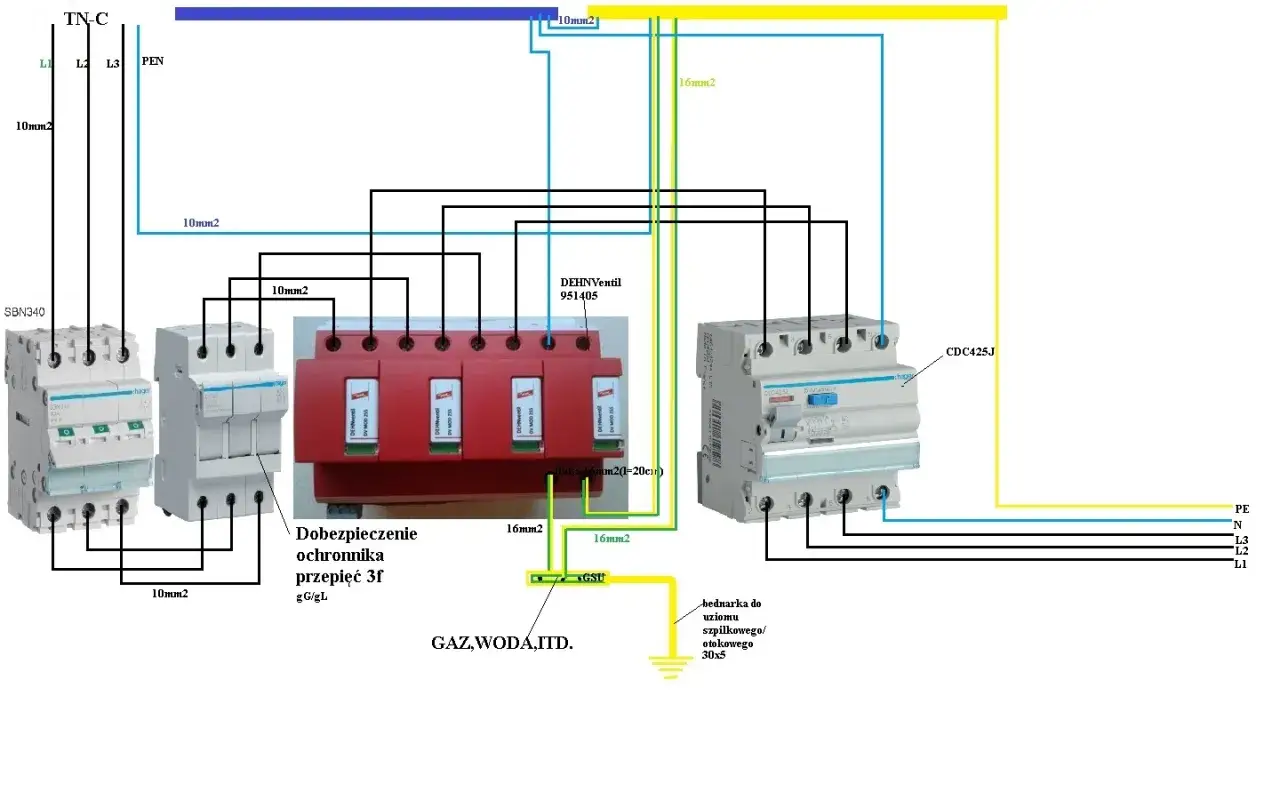

Gdzie wykonać rozdział i jak go uziemić
Uziemienie nie jest dodatkiem do podziału PEN, tylko jego częścią. Sam punkt rozdziału powinien być połączony z GSU, czyli główną szyną uziemiającą, a ta z kolei z uziomem budynku i połączeniami wyrównawczymi. Dzięki temu potencjały w instalacji nie „pływają”, a ochrona działa stabilniej.
- Wprowadź PEN na solidny zacisk lub szynę, przewidzianą do pracy jako punkt wspólny.
- Połącz ten punkt z GSU i uziomem budynku.
- Z tego samego miejsca wyprowadź osobno PE i N.
- PE prowadź jako przewód ochronny, a N tylko do torów roboczych, zgodnie ze schematem zabezpieczeń.
- Po zakończeniu prac wykonaj pomiary, zanim uznasz instalację za gotową.
W stałych instalacjach przewód PEN powinien mieć co najmniej 10 mm² Cu albo 16 mm² Al. To nie jest detal dla projektanta, tylko minimum, które ma znaczenie dla trwałości i bezpieczeństwa połączenia. Jeśli przekrój albo materiał nie zgadza się z założeniami, trzeba sprawdzić całą koncepcję, a nie tylko dokręcić śrubkę.
Do GSU trafiają też główne połączenia wyrównawcze: metalowe części instalacji wodnej, centralnego ogrzewania czy konstrukcji budynku, jeśli spełniają warunki części przewodzących obcych. To właśnie one ograniczają różnice potencjałów między elementami w domu. Sam uziom poprawia warunki ochrony, ale nie zastępuje poprawnego połączenia PEN ani ciągłości przewodu ochronnego.
Najczęstsze błędy, które psują ochronę
| Błąd | Dlaczego jest groźny | Lepsze rozwiązanie |
|---|---|---|
| Łączenie N i PE za RCD | Powoduje nieprawidłową pracę różnicówki i miesza tor ochronny z roboczym. | Oddziel PE i N dokładnie od punktu podziału. |
| Rozdział na przypadkowej listwie bez GSU | Punkt podziału nie ma stabilnego odniesienia do uziemienia. | Zastosuj dedykowaną szynę i połączenie z GSU. |
| Zbyt cienki przewód w punkcie podziału | Zacisk lub mostek mogą się przegrzać, poluzować albo uszkodzić. | Sprawdź przekrój i dobierz osprzęt do prądu oraz typu sieci. |
| Brak połączeń wyrównawczych | Metalowe elementy budynku mogą mieć różne potencjały. | Połącz obce części przewodzące z GSU zgodnie z projektem. |
| Traktowanie własnego uziomu jako zamiennika PE | Uziom nie rozwiązuje problemu przerwy w ochronie ani złego prowadzenia przewodów. | Najpierw poprawny układ ochronny, dopiero potem weryfikacja uziomu. |
Największy problem nie polega zwykle na samym pomyśle, tylko na tym, że ktoś robi wszystko „na szybko” i nie sprawdza skutków. W instalacji elektrycznej taki pośpiech kończy się gorzej niż w większości innych branż, bo błąd nie zawsze ujawnia się od razu. Czasem wychodzi dopiero przy uszkodzeniu przewodu, zadziałaniu RCD albo przy pierwszym zwarciu do obudowy.
Co zmienia fotowoltaika i modernizacja domu
Przy fotowoltaice temat staje się jeszcze ważniejszy, bo falownik, ochronniki przepięć i wyłączniki różnicowoprądowe nie lubią bałaganu w torze ochronnym. Jeśli dom pracuje jeszcze w starym TN-C, a planujesz PV, ładowarkę EV albo pompę ciepła, uporządkowanie podziału PEN powinno wejść do zakresu modernizacji od razu, a nie „przy okazji”.
- Falownik potrzebuje stabilnego odniesienia ochronnego, więc PE musi być pewny i ciągły.
- RCD 30 mA wymaga poprawnej separacji N i PE, inaczej zaczynają się niepotrzebne zadziałania.
- Ochronniki przepięć działają sensownie tylko wtedy, gdy mają dobre połączenie z GSU i uziomem.
- Stara instalacja bez porządnego podziału PEN potrafi ujawnić problemy dopiero po włączeniu nowej elektroniki.
W praktyce PV nie naprawia instalacji. Raczej bezlitośnie pokazuje, gdzie była robiona na skróty. I właśnie dlatego przy modernizacji domu z panelami słonecznymi temat uziemienia trzeba traktować równie serio jak dobór falownika czy zabezpieczeń po stronie AC.
Co sprawdzić przed odbiorem instalacji
Zanim uznam, że wszystko jest gotowe, patrzę na cztery rzeczy: ciągłość PE i połączeń wyrównawczych, impedancję pętli zwarcia, testy wyłączników RCD oraz stan uziomu. Bez tego można mieć ładną rozdzielnicę, a mimo to nie mieć pewności, że zadziała ochrona przy zwarciu lub uszkodzeniu izolacji.
- Ciągłość PE - sprawdza, czy obudowy i części przewodzące mają pewne połączenie z układem ochronnym.
- Impedancja pętli zwarcia - mówi, czy zabezpieczenie odłączy zasilanie wystarczająco szybko.
- Test RCD - potwierdza, że różnicówka zadziała przy właściwym prądzie i czasie.
- Rezystancja uziomu - pokazuje, czy uziemienie pracuje zgodnie z projektem i warunkami przyłączenia.
- Oględziny zacisków - pozwalają wyłapać luźne połączenia, nadpalone końcówki i pomylone tory.
To jest ten moment, w którym nie warto oszczędzać na pomiarach. Jedno dobrze wykonane badanie potrafi wykryć błąd, którego nie zobaczysz gołym okiem. Ja nie odbierałbym takiej instalacji bez protokołu pomiarów.
Dobrze wykonany punkt podziału PEN porządkuje całą instalację
Jeśli mam zostawić jedną praktyczną zasadę, to taką: punkt podziału ma być jeden, trwały, uziemiony i łatwy do kontroli. Nie wolno go rozpraszać na kilka przypadkowych miejsc, bo wtedy ochronę buduje się pozornie. W instalacjach po modernizacji najlepiej działa prosty układ: PEN wchodzi do głównej szyny, tam łączy się z GSU i uziomem, a dalej idą już osobne PE i N.
Dobrze zrobiony podział nie jest ozdobą rozdzielnicy. To fundament całej ochrony, zwłaszcza gdy w domu pracuje PV, falownik, RCD i więcej elektroniki niż kiedyś. Jeśli instalacja jest stara, została już kilka razy przerobiona albo ma pracować z nowymi odbiornikami, najlepszy ruch to porządny projekt, pomiary i dopiero potem uruchomienie, a nie poprawianie jednego przewodu na czuja.
