Uziemienie w starej instalacji - Kiedy modernizować, a kiedy wymieniać?

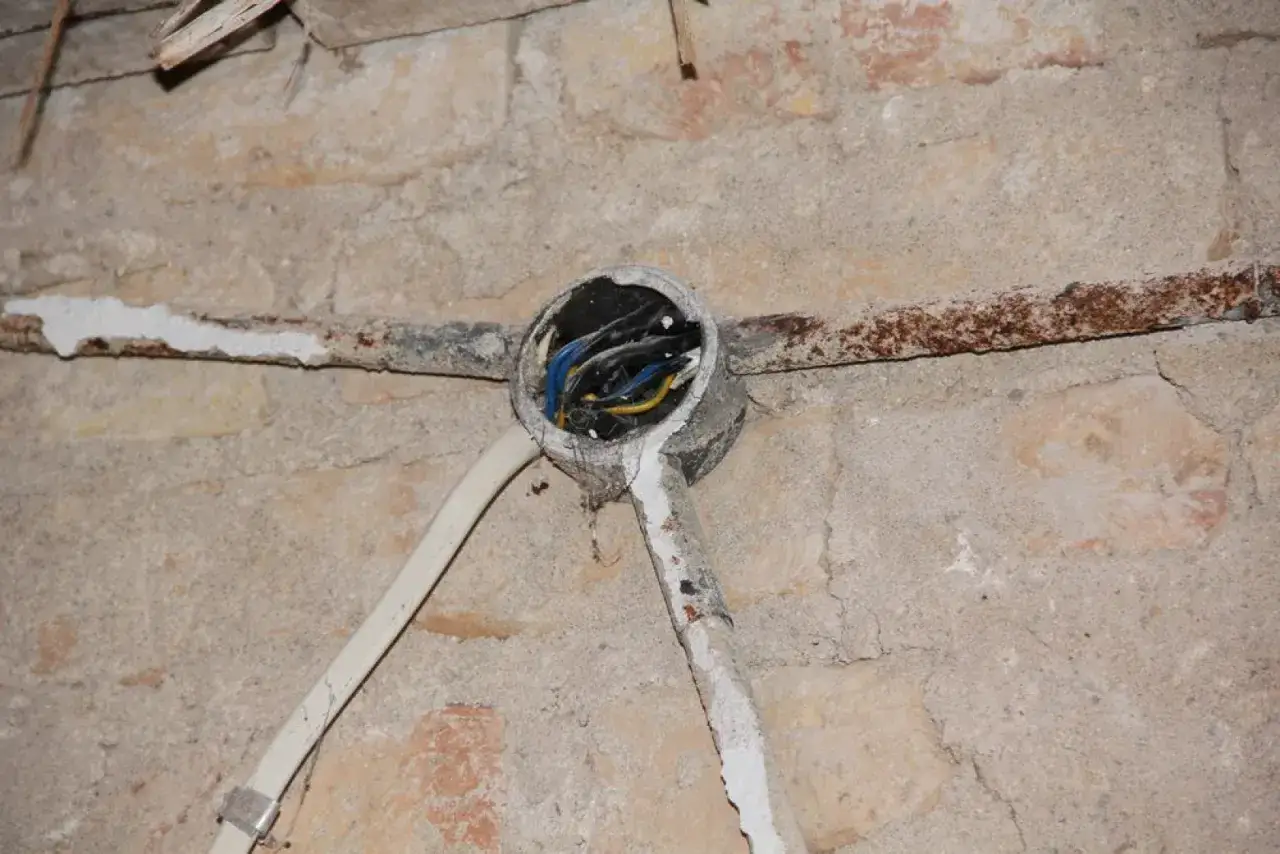

Co w starej instalacji naprawdę trzeba rozróżnić

Ja zaczynam od prostego pytania: czy problem dotyczy braku przewodu ochronnego, starego układu TN-C, czy tylko złego wykonania w konkretnym obwodzie. To nie są te same sytuacje. W jednej instalacji wystarczy uporządkować rozdział PEN, w innej trzeba dobudować uziom, a w jeszcze innej jedynym sensownym ruchem jest pełna wymiana okablowania.

W praktyce najczęściej spotyka się trzy pojęcia, które użytkownicy mieszają ze sobą: uziom, PE i PEN. Uziom to element mający kontakt z gruntem. PE to przewód ochronny. PEN to wspólny przewód ochronno-neutralny, typowy dla starszych instalacji TN-C. I właśnie tu powstaje najwięcej nieporozumień, bo stare „zerowanie” gniazda nie jest tym samym co nowoczesny, wydzielony przewód ochronny.

Jeżeli elektryk rozdziela PEN na PE i N, to nie robi tego „gdziekolwiek”. Punkt rozdziału musi mieć sens techniczny, a sam przewód musi spełniać wymagania przekroju - w praktyce chodzi zwykle o minimum 10 mm² Cu albo 16 mm² Al. Gdy przewód jest cienki, aluminiowy i po latach pracy kruchy, nie ma mowy o prostym przejściu na nowoczesną ochronę bez głębszej przebudowy.

Kiedy te pojęcia są już jasne, dużo łatwiej zobaczyć, gdzie stara instalacja jeszcze działa, a gdzie tylko udaje, że chroni. I właśnie to rozróżnienie decyduje, czy w ogóle warto myśleć o doraźnej poprawce.

Kiedy nie warto udawać, że problem jest rozwiązany

W starych domach i mieszkaniach widzę kilka sygnałów ostrzegawczych, które od razu podnoszą poziom ostrożności. Jeśli pojawia się choć część z nich, nie traktuję modernizacji jako kosmetyki.

• Aluminiowe przewody i twarda izolacja - taki osprzęt bywa już po prostu zmęczony wiekiem, a nie tylko „stary”.
• Gniazda z bolcem, ale bez potwierdzonej ochrony - sam bolec nie daje bezpieczeństwa, jeśli nie ma poprawnego połączenia ochronnego.
• Mostki wykonane bez pomiarów - to najczęstszy skrót myślowy i jeden z bardziej ryzykownych.
• Brak dokumentacji i brak historii przeróbek - wtedy nikt nie wie, co już było zmieniane i w jakiej kolejności.
• Duże obciążenia na starych obwodach - czajnik, piekarnik, płyta indukcyjna, klimatyzacja albo ładowarka do auta potrafią obnażyć każdą słabość instalacji.
• Łazienka i kuchnia bez połączeń wyrównawczych - tam ryzyko jest szczególnie nieprzyjemne, bo łączy wodę, metal i napięcie.

Najgorszy błąd to próba ominięcia problemu przez podłączenie ochrony do przypadkowych rur, grzejników albo innych metalowych elementów. Takie rozwiązanie może wyglądać „na działające”, ale w praktyce bywa nieprzewidywalne. Ja tego nie traktuję jako uziemienia, tylko jako prowizorkę, która może narobić więcej szkody niż pożytku.

Jeśli instalacja ma zasilać nowoczesne urządzenia, a do tego nie ma jasnej informacji, skąd bierze się ochrona, nie ma sensu dalej zgadywać. Wtedy trzeba wejść w normalną diagnostykę i zobaczyć, co da się zrobić technicznie, a co już jest za daleko zużyte.

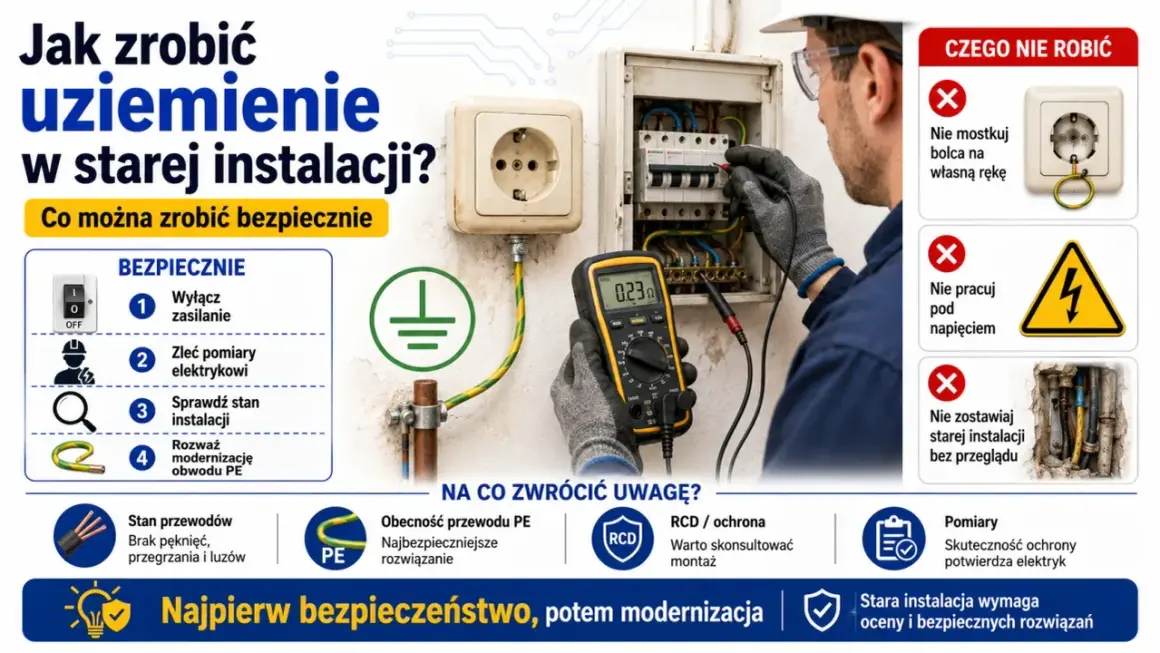

Jak wygląda bezpieczna modernizacja krok po kroku

Ja patrzę na taką pracę w kolejności, bo w instalacji elektrycznej kolejność naprawdę ma znaczenie. Najpierw rozpoznanie, potem projekt, dopiero później montaż i pomiary. Odwracanie tej logiki kończy się zwykle poprawkami albo fałszywym poczuciem bezpieczeństwa.

1. Identyfikacja układu sieci - trzeba ustalić, czy budynek pracuje w TN-C, TN-C-S czy TT, bo od tego zależy cały dalszy plan.
2. Oględziny przewodów i rozdzielnicy - sprawdza się stan izolacji, połączeń, zacisków, stopień zużycia osprzętu i miejsce wejścia zasilania.
3. Pomiary ochronne - ważne są m.in. ciągłość przewodów ochronnych, impedancja pętli zwarcia, rezystancja izolacji i skuteczność wyłączników różnicowoprądowych.
4. Dobór metody uziemienia - w domu jednorodzinnym często wybiera się uziom otokowy albo szpilkowy, a w budynkach wielorodzinnych trzeba patrzeć na instalację całego obiektu.
5. Utworzenie szyny głównej uziemiającej - to punkt, w którym zbiegają się PE, uziom i połączenia wyrównawcze.
6. Rozdział PEN, jeśli jest technicznie dopuszczalny - tylko tam, gdzie przewód i układ na to pozwalają, można przejść na rozwiązanie bliższe TN-C-S.
7. Połączenia wyrównawcze - metalowe elementy instalacji, obudowy i inne przewodzące części powinny mieć wspólny potencjał, żeby ograniczyć ryzyko porażenia.
8. Dobór RCD i ochronników przepięć - wyłącznik różnicowoprądowy nie zastępuje uziemienia, ale jest jego ważnym uzupełnieniem, a ograniczniki przepięć bez dobrego uziomu tracą część sensu.
9. Protokół z pomiarów - bez niego nie ma pewności, że modernizacja faktycznie poprawiła bezpieczeństwo.

To jest właściwa kolejność. Najpierw trzeba wiedzieć, co się ma, potem zdecydować, co się zmienia, a dopiero na końcu liczyć na to, że zabezpieczenia zadziałają tak, jak powinny. Z takiego podejścia naturalnie wynika pytanie, które rozwiązanie ma sens w konkretnym budynku.

Jakie rozwiązanie wybrać w domu, mieszkaniu i przy fotowoltaice

Tu nie ma jednego uniwersalnego wariantu. Inaczej podchodzi się do domu z ogrodem, inaczej do mieszkania w bloku, a jeszcze inaczej do budynku, w którym ma pracować fotowoltaika, pompa ciepła albo mocniejsza kuchnia elektryczna.

Przy fotowoltaice temat robi się bardziej wymagający, bo uziemienie nie służy już wyłącznie ochronie przed porażeniem. Zaczyna też wspierać ochronę przeciwprzepięciową, pracę falownika i bezpieczeństwo konstrukcji na dachu. W praktyce oznacza to, że instalacja PV nie lubi półśrodków - jeśli earthing jest zrobiony byle jak, cała reszta staje się mniej przewidywalna.

Dlatego w portalu o energii i oszczędzaniu prądu zawsze patrzę szerzej: nie tylko na samą ochronę, ale też na to, czy inwestycja w fotowoltaikę, pompę ciepła albo nowe sprzęty domowe nie wymaga najpierw uporządkowania starej elektryki. Czasem to właśnie ta część daje największy zwrot z bezpieczeństwa.

Ile to kosztuje i od czego zależy rachunek

Orientacyjnie w Polsce w 2026 roku koszt zależy bardziej od zakresu prac niż od samego słowa „uziemienie”. Inaczej płaci się za pomiar i opis stanu instalacji, inaczej za zrobienie uziomu od zera, a jeszcze inaczej za pełną przebudowę rozdzielnicy i obwodów.

Na koszt najmocniej wpływają: długość tras kablowych, liczba obwodów, stan tynków, konieczność kucia, dostęp do gruntu, a czasem także uzgodnienia ze wspólnotą albo administracją. Jeśli ktoś obiecuje „szybkie uziemienie” za symboliczną kwotę, zwykle oznacza to skrót, a nie realną modernizację.

Tu łatwo o pozorne oszczędności, które później wracają jako poprawki albo kolejne przeróbki. Dlatego bardziej opłaca się raz zrobić diagnozę i podjąć decyzję na podstawie faktów niż ratować instalację punktowo przez kilka sezonów.

Najczęstsze błędy, przez które ochrona dalej nie działa

Najczęściej problem nie polega na tym, że „nie da się zrobić uziemienia”. Problem polega na tym, że ktoś robi rzecz podobną, ale technicznie niewystarczającą. I to właśnie te półśrodki są najgroźniejsze.

• Zamienianie uziemienia na zerowanie bez analizy układu - historyczne rozwiązania mają swoje miejsce, ale nie są uniwersalnym lekarstwem.
• Łączenie bolca z rurą albo grzejnikiem - wygląda prosto, ale nie daje pewności ciągłości i potrafi stworzyć nowe zagrożenie.
• Zakładanie, że RCD załatwi wszystko - wyłącznik różnicowoprądowy jest ważny, ale nie zastępuje przewodu PE ani poprawnego uziomu.
• Brak pomiarów po zakończeniu prac - bez protokołu nie wiesz, czy zabezpieczenia działają w warunkach rzeczywistych.
• Ignorowanie starych aluminiowych przewodów - jeśli są kruche albo przegrzane, sam uziom nie rozwiąże problemu.
• Montaż nowych gniazd bez sprawdzenia obwodu - nowy osprzęt nie naprawia starej topologii instalacji.
• Brak połączeń wyrównawczych - w łazience, kuchni i przy urządzeniach metalowych to szczególnie zły skrót.

Ja traktuję te błędy jak czerwone flagi. Jeśli w instalacji pojawiają się jednocześnie dwa albo trzy z nich, to sygnał, że doraźna poprawka już nie wystarczy i trzeba pomyśleć o poważniejszej modernizacji.

Gdy te pomyłki są wyeliminowane, zostaje już tylko sprawdzenie wyniku i decyzja, czy naprawa częściowa wystarczy na lata.

Najrozsądniejszy finał modernizacji to pomiar, protokół i plan na przyszłość

Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: nie ufaj samemu wyglądowi instalacji, ufaj wynikom pomiarów. To one pokazują, czy uziom, połączenia wyrównawcze, RCD i rozdział przewodów faktycznie tworzą układ ochronny, który zadziała wtedy, gdy będzie potrzebny.

Po robocie warto zachować protokół i wracać do kontroli okresowych, najlepiej nie rzadziej niż co kilka lat, a szczególnie po remoncie, dołożeniu dużych odbiorników albo montażu fotowoltaiki. Jeśli instalacja jest bardzo stara, często przegrzewa się lub nie ma sensownego punktu wyjścia do modernizacji, bardziej opłaca się zaplanować całość niż ratować każdy obwód osobno.

Właśnie tak podchodzę do starej elektryki: nie jako do zbioru gniazdek do „ogarnięcia”, tylko jako do systemu, który ma bezpiecznie pracować jeszcze przez lata. I dopiero wtedy uziemienie, rozdzielnica, zabezpieczenia oraz ewentualna fotowoltaika zaczynają tworzyć spójną całość.
