W instalacji elektrycznej najważniejsze nie jest to, czy gniazdo wygląda nowocześnie, ale czy chroni człowieka, sprzęt i budynek przed skutkami upływu prądu. Właśnie dlatego temat GFCI warto rozumieć razem z uziemieniem: to dwa różne elementy bezpieczeństwa, które rozwiązują inne problemy i nie powinny być ze sobą mylone. W tym tekście wyjaśniam, jak działa ochrona różnicowoprądowa, kiedy ma sens w starym mieszkaniu, dlaczego nie zastępuje PE i co zrobić, żeby instalacja była bezpieczna także przy fotowoltaice i sprzęcie zewnętrznym.
Najważniejsze fakty o ochronie przed porażeniem
- Ochrona różnicowoprądowa reaguje na ubytek prądu i odcina zasilanie, zanim zwykły bezpiecznik zdąży zadziałać przy porażeniu.
- Uziemienie i połączenia wyrównawcze stabilizują potencjał metalowych elementów, ale same nie wykryją małego upływu prądu.
- W polskich warunkach najbliższym odpowiednikiem jest wyłącznik różnicowoprądowy, zwykle 30 mA dla ochrony dodatkowej.
- Największe znaczenie ma w łazienkach, kuchniach, garażach, na tarasach, w ogrodzie i przy sprzęcie przenośnym.
- Jeśli urządzenie nie przechodzi testu, często wybija albo instalacja ma tylko dwużyłowe gniazda, potrzebny jest przegląd elektryka, nie obejście problemu.
Jak działa ochrona różnicowoprądowa

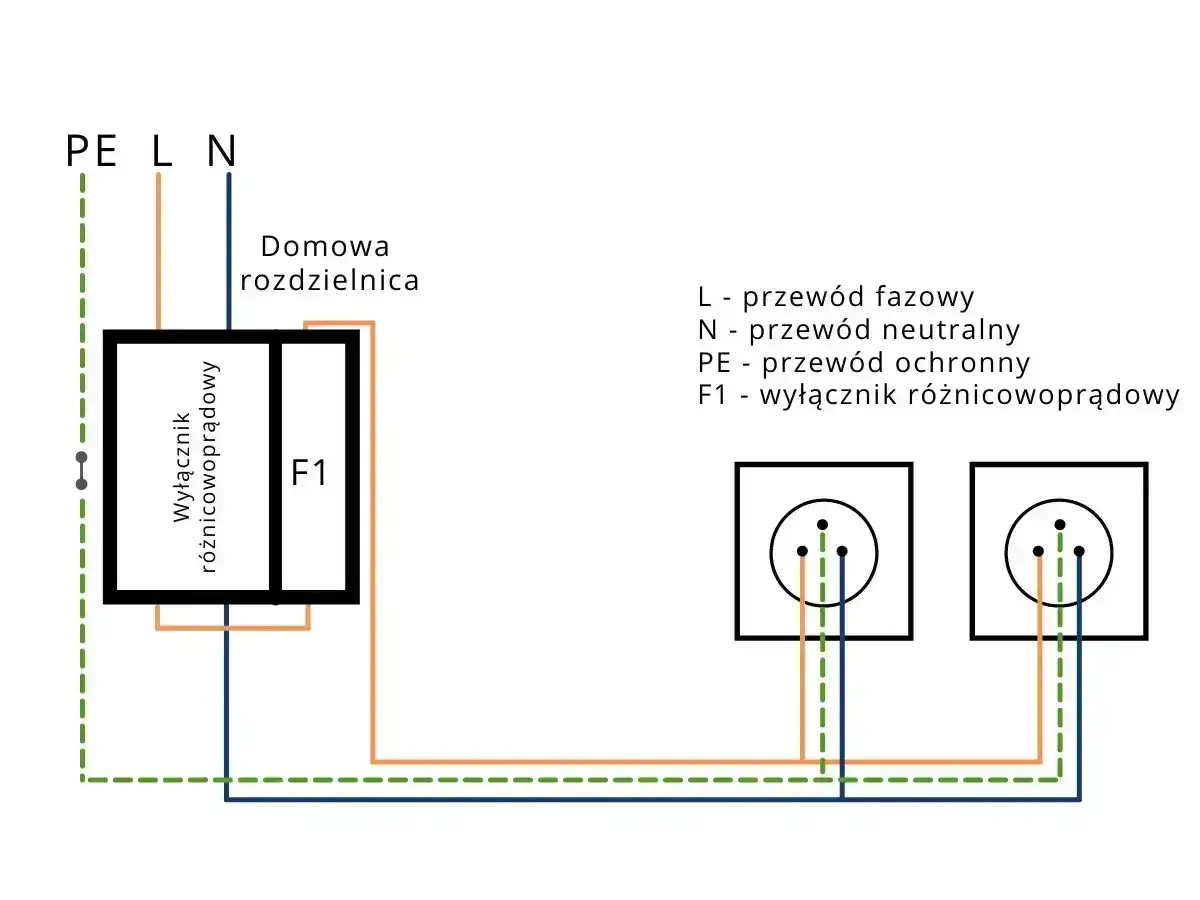

Wyobrażam to sobie najprościej tak: prąd wypływa przewodem fazowym i powinien wrócić przewodem neutralnym. Gdy część energii „ucieka” inną drogą - przez wodę, uszkodzoną izolację, metalową obudowę albo ciało człowieka - urządzenie wykrywa różnicę i odcina zasilanie. To właśnie ten mechanizm odróżnia ochronę różnicowoprądową od zwykłego wyłącznika nadprądowego.
To nie jest zabezpieczenie od wszystkiego. Nie chroni przed przeciążeniem ani zwarciem, bo za to odpowiadają bezpieczniki i wyłączniki nadprądowe. Chroni za to przed scenariuszem, w którym prąd płynie tam, gdzie nie powinien, i robi to szybciej, niż człowiek zwykle jest w stanie zareagować.
W praktyce największe ryzyko pojawia się tam, gdzie łączą się trzy rzeczy naraz: wilgoć, przewody pod napięciem i elementy przewodzące. To dlatego gniazdo w łazience, strefa przy zlewie albo przedłużacz używany w ogrodzie wymagają innego myślenia niż suchy pokój z lampką na biurku. I właśnie tu dochodzimy do uziemienia, które pełni zupełnie inną rolę.
Dlaczego uziemienie nadal jest potrzebne

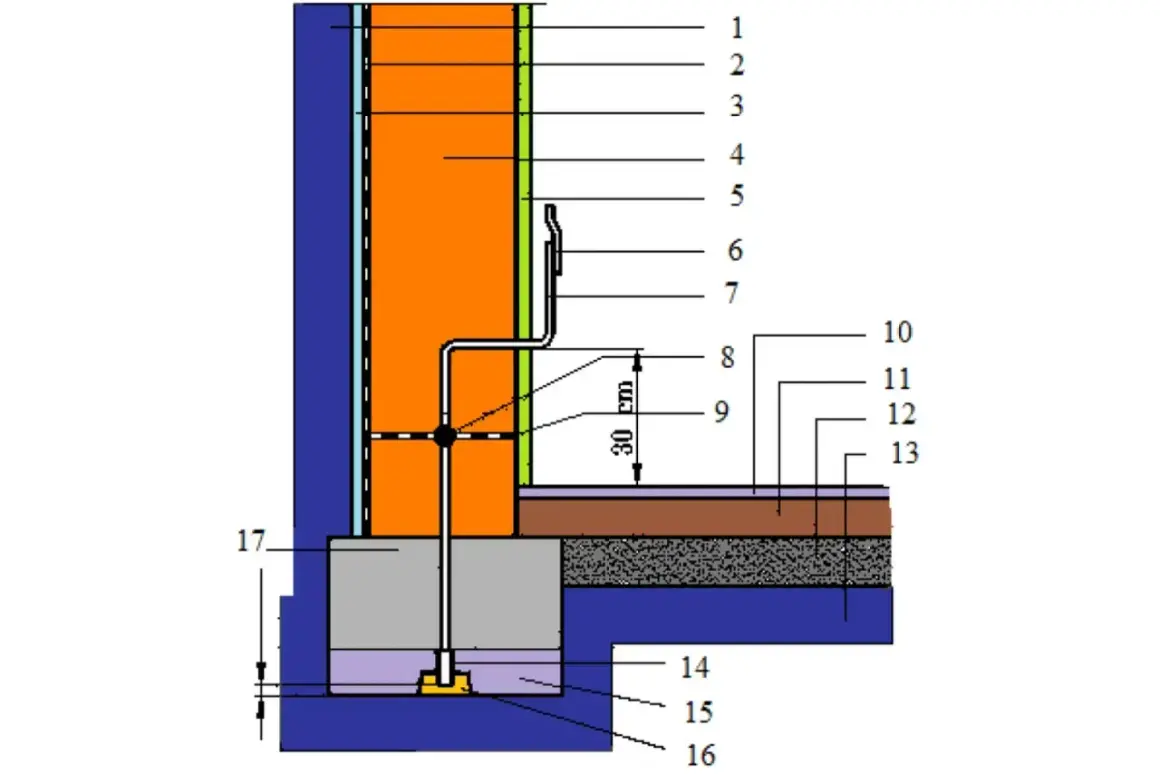

Uziemienie i połączenia wyrównawcze, czyli łączenie metalowych części tak, by miały zbliżony potencjał elektryczny, są fundamentem bezpieczeństwa. Ich zadanie jest proste: ograniczyć napięcie dotykowe na obudowach, rurach, konstrukcjach i innych częściach, których użytkownik może dotknąć. Jeśli pojawi się uszkodzenie, prąd ma dostać bezpieczniejszą drogę niż przez ciało człowieka.
Jak podkreśla ABB, dodatkowa ochrona różnicowoprądowa nie zastępuje innych środków ochrony podstawowej i przy uszkodzeniu. To ważne, bo częsty błąd brzmi: „mam różnicówkę, więc uziemienie nie jest aż tak istotne”. Jest odwrotnie. Dobre PE i poprawne połączenia wyrównawcze tworzą pierwszy poziom bezpieczeństwa, a wyłącznik różnicowoprądowy dopina drugi.
| Element | Co robi | Czego nie robi | Praktyczny wniosek |
|---|---|---|---|
| Uziemienie i PE | Odprowadza prąd uszkodzeniowy i utrzymuje metalowe obudowy bliżej bezpiecznego potencjału. | Nie wykrywa małych upływów prądu. | Jest podstawą całej instalacji, a nie dodatkiem. |
| Ochrona różnicowoprądowa | Wykrywa różnicę między prądem „tam” i „z powrotem” i odcina zasilanie. | Nie zastępuje PE ani nie chroni przed każdym rodzajem awarii. | Chroni ludzi, ale działa najlepiej w dobrze zrobionej instalacji. |
| Wyłącznik nadprądowy | Chroni przewody przed przeciążeniem i zwarciem. | Nie jest ochroną osobową. | To osobna warstwa zabezpieczenia, potrzebna obok różnicówki. |
Z mojego doświadczenia właśnie to rozróżnienie robi największą różnicę przy ocenie starej instalacji. Jeśli ktoś myli te trzy warstwy, zaczyna szukać skrótu, a w elektryce skróty zwykle kończą się kosztowną poprawką. Dlatego sensownie jest najpierw ustalić, gdzie taka ochrona ma rzeczywiście największe znaczenie.
Gdzie taka ochrona ma największy sens
Najczęściej myśli się o łazience, ale w praktyce lista jest szersza. Każde miejsce, w którym pojawia się wilgoć, metalowa obudowa, sprzęt przenośny albo przewód narażony na uszkodzenie mechaniczne, powinno być oceniane przez pryzmat ryzyka porażenia, a nie wygody montażu.
| Miejsce | Dlaczego ryzyko rośnie | Co sprawdziłbym w praktyce |
|---|---|---|
| Łazienka i pralnia | Woda, para i metalowe elementy sprzętu tworzą warunki sprzyjające upływom. | PE, połączenia wyrównawcze i stan gniazd przy umywalce, prysznicu oraz pralce. |
| Kuchnia | Zlewozmywak, zmywarka, czajnik i drobne AGD pracują blisko wilgoci. | Osobne obwody dla wymagających urządzeń i brak przeciążania jednej listwy. |
| Garaż i warsztat | Elektronarzędzia, betonowa posadzka i częste podłączanie sprzętu podnoszą ryzyko kontaktu z prądem. | Stan przewodów, przedłużaczy i gniazd używanych do narzędzi. |
| Taras i ogród | Wilgoć, deszcz, uszkodzenia mechaniczne i urządzenia ogrodowe działają jednocześnie. | Gniazda zewnętrzne, szczelność osprzętu i realny stan przedłużaczy. |
| Piwnica i pomieszczenia techniczne | Niższa temperatura, kondensacja i obecność pomp albo sterowników. | Wynik testu ochrony oraz stan urządzeń pracujących długo bez nadzoru. |
| Obwody z elektroniką mocy | Falowniki, zasilacze i ładowarki mogą generować niewielkie prądy upływu. | Dobór zabezpieczenia do konkretnego urządzenia i instrukcji producenta. |
Ta lista pokazuje coś ważnego: sama nazwa pomieszczenia nie wystarcza. Liczy się połączenie wilgoci, materiałów przewodzących i rodzaju obciążenia. Dlatego stara instalacja bez wydzielonego PE potrafi wyglądać „jeszcze jako tako”, a mimo to wymagać pilnej modernizacji.
Kiedy stara instalacja wymaga modernizacji, a nie tylko dopięcia zabezpieczenia
Największy błąd widzę wtedy, gdy ktoś próbuje rozwiązać problem jednym elementem, choć całość instalacji woła o przegląd. Różnicówka nie jest plastrem na wszystko. Jeśli przewody są stare, gniazda zużyte, a obudowy urządzeń nie mają pewnego połączenia z PE, trzeba patrzeć szerzej niż na pojedynczy wyłącznik.
- Masz dwużyłowe gniazda bez osobnego przewodu ochronnego.
- W rozdzielnicy nie ma jasnego podziału i opisania obwodów, więc nie wiadomo, co chroni które zabezpieczenie.
- Gniazda są luźne, nadpalone albo mają ślady korozji.
- Urządzenie wybija po deszczu, po uruchomieniu pompy, po podłączeniu nowego sprzętu albo bez widocznej przyczyny.
- Ktoś „naprawił” bolec uziemiający przejściówką, ale bez realnego PE.
- W jednej linii pracuje zbyt dużo urządzeń z elektroniką, co podbija sumę prądów upływu.
Jeśli instalacja jest oparta na starym układzie z przewodem PEN, nie zamyka się tematu samą wymianą jednego gniazda. Trzeba sprawdzić możliwość poprawnego rozdziału przewodu, stan rozdzielnicy i ciągłość połączeń ochronnych. To już jest praca dla elektryka, nie dla „szybkiego obejścia”.
Najrozsądniejsze pytanie nie brzmi więc: czy da się to jakoś uruchomić? Brzmi: czy po tej zmianie instalacja naprawdę staje się bezpieczniejsza, a nie tylko wygląda na poprawioną. Z tej perspektywy naturalnie przechodzę do testowania i codziennej kontroli.
Jak testować i utrzymywać zabezpieczenie
W praktyce bezpieczeństwo nie kończy się na montażu. Zabezpieczenie trzeba sprawdzić, bo z czasem może się zużyć, rozjechać elektrycznie albo zostać źle podłączone. Producenci takich urządzeń zalecają test po instalacji i regularnie później, zwykle raz w miesiącu.
- Naciśnij przycisk TEST i sprawdź, czy zasilanie zostaje odcięte.
- Wciśnij RESET i upewnij się, że obwód wraca do pracy bez opóźnień.
- Jeśli wyłącznik nie chce się zresetować, nie traktuj tego jako drobnej niedogodności.
- Po zalaniu, większym remoncie albo awarii urządzenia wykonaj test ponownie.
- Gdy zabezpieczenie wybija bez wyraźnej przyczyny, szukaj przyczyny w obwodzie, a nie w przycisku, który da się „ominąć”.
To też dobry moment, by odróżnić awarię od fałszywego poczucia bezpieczeństwa. Jeśli gniazdo działa, ale test niczego nie odcina, ochrona jest pozorna. Jeśli wyłącznik wybija co kilka dni, problem zwykle leży w wilgoci, uszkodzonym urządzeniu, zbyt dużym sumarycznym upływie albo złym podziale obwodów. W żadnym z tych przypadków nie zachęcam do obchodzenia zabezpieczenia.
Fotowoltaika i elektronika mocy zmieniają obraz, ale nie zasady
W domu z fotowoltaiką, pompą ciepła, ładowarką do narzędzi albo inną elektroniką mocy temat ochrony robi się bardziej czuły. Takie urządzenia potrafią generować niewielkie prądy upływu i zakłócenia, które wpływają na pracę zabezpieczeń. To nie oznacza, że ochrona jest zbędna. Oznacza raczej, że musi być dobrana do konkretnej instalacji, a nie „na oko”.
W praktyce zwracałbym uwagę na trzy rzeczy: połączenia wyrównawcze konstrukcji i metalowych elementów, stan przewodów prowadzących na zewnątrz oraz to, czy zabezpieczenie nie reaguje dopiero po starcie falownika albo po dłuższej pracy urządzeń. Jeśli tak się dzieje, nie wyciągałbym pochopnie wniosku, że zabezpieczenie jest wadliwe. Często lepiej przyjrzeć się sumie upływów, typowi zastosowanego wyłącznika i samemu projektowi obwodu.
W instalacjach związanych z energią słoneczną szczególnie ważne są gniazda zewnętrzne, obudowy falowników, skrzynki przyłączeniowe i wszystkie elementy narażone na pogodę. Tam uziemienie i ochrona różnicowoprądowa pracują razem. Jedno bez drugiego daje tylko połowę odpowiedzi.
Co sprawdziłbym przed kolejnym sezonem prac w domu i ogrodzie
Gdybym miał zrobić szybki, sensowny przegląd bezpieczeństwa, zacząłbym od rozdzielnicy, gniazd zewnętrznych i obwodów, które pracują w wilgoci albo przy dużym obciążeniu. Potem sprawdziłbym, czy wszystkie metalowe elementy mają pewne połączenie ochronne i czy urządzenia z elektroniką nie powodują przypadkowych zadziałań.
- Przetestowałbym wyłącznik różnicowoprądowy przyciskiem TEST.
- Sprawdziłbym, czy gniazda zewnętrzne i łazienkowe są realnie objęte ochroną, a nie tylko opisane na papierze.
- Oglądnąłbym stan przedłużaczy, wtyczek i przewodów używanych do sprzętu ogrodowego.
- Przy fotowoltaice upewniłbym się, że konstrukcja i obudowy są poprawnie połączone ochronnie.
- W razie częstych zadziałań poprosiłbym o pomiar instalacji zamiast szukać obejścia.
Najuczciwiej traktować ochronę różnicowoprądową jako dodatkową warstwę bezpieczeństwa, a uziemienie jako jej fundament. Jeśli którykolwiek z tych elementów budzi wątpliwości, lepiej zrobić przegląd teraz niż czekać na pierwszy poważny błąd instalacji. W elektryce naprawdę nie opłaca się zgadywać.
