Poprawne uziemienie decyduje o tym, czy instalacja zachowuje się stabilnie, czy zaczyna robić problemy: od zakłóceń pomiaru po realne ryzyko porażenia. W elektronice punkt odniesienia, masa i przewód ochronny bywają mylone, a w fotowoltaice taki błąd szybko odbija się na pracy falownika, zabezpieczeń i całej konstrukcji. Ten tekst porządkuje temat od podstaw i pokazuje, jak patrzeć na połączenie z ziemią w praktyce.
Skupię się na tym, czym jest GND, kiedy oznacza tylko lokalną referencję, a kiedy chodzi już o ochronę ludzi i sprzętu. Dorzucam też rzeczy najbardziej użyteczne na co dzień: rodzaje uziemienia, typowe błędy, sensowne kroki wykonania i to, na co uważać przy instalacji PV.
Najważniejsze fakty w jednym miejscu
- GND w elektronice to przede wszystkim punkt odniesienia napięć, a nie zawsze fizyczna ziemia.
- Przewód ochronny PE służy bezpieczeństwu, a masa sygnałowa stabilności pracy układu.
- W instalacjach PV liczy się nie tylko falownik, ale też ramy modułów, konstrukcja i połączenia wyrównawcze.
- Najwięcej problemów powodują luźne zaciski, długie przewody, pętle masy i łączenie rzeczy, które powinny być rozdzielone.
- Dobry projekt uziemienia opiera się na dokumentacji producenta, odpowiednim przekroju przewodów i pomiarach, a nie na domysłach.
Czym jest GND i dlaczego nie zawsze oznacza ziemię
W obwodzie GND to zwykle punkt odniesienia napięć, czyli miejsce, do którego „liczy się” reszta układu. To nie musi być fizyczna ziemia pod budynkiem. W urządzeniach bateryjnych GND bywa po prostu wspólną masą elektroniki, a w sprzęcie sieciowym może być połączony z przewodem ochronnym albo z obudową.
Najprostsze rozróżnienie, które stosuję, jest takie: GND mówi, skąd układ mierzy napięcie, a PE mówi, jak bezpiecznie odprowadzić prąd uszkodzeniowy. Te dwa światy czasem się spotykają, ale nie wolno zakładać, że są zawsze tym samym.
W praktyce przewód ochronny, masa sygnałowa i obudowa mogą być połączone w jednym punkcie albo rozdzielone, zależnie od projektu. To właśnie od tego zależy, czy układ będzie cichy elektrycznie, czy zacznie łapać zakłócenia i tworzyć pętle masy. Dlatego następny krok to uporządkowanie rodzajów połączeń, z którymi naprawdę masz do czynienia.
Jakie są rodzaje uziemienia i kiedy każdy z nich ma sens
Ja rozbijam temat na kilka pojęć, bo wtedy łatwiej zobaczyć, co jest ochroną, co referencją, a co tylko praktycznym ułatwieniem dla projektu.
| Rodzaj | Co oznacza | Gdzie występuje | Najczęstszy błąd |
|---|---|---|---|
| Przewód ochronny PE | Bezpieczna droga dla prądu uszkodzeniowego i ochrona przeciwporażeniowa | Obudowy urządzeń, falowniki, oprawy, rozdzielnice | Mylenie go z masą sygnałową |
| Masa sygnałowa | Punkt odniesienia napięć w elektronice i układach pomiarowych | PCB, sterowniki, zasilacze, systemy automatyki | Tworzenie wielu przypadkowych punktów odniesienia |
| Masa obudowy | Metalowa obudowa użyta jako ekran i wspólny punkt | Sprzęt laboratoryjny, urządzenia przemysłowe, falowniki | Słaby styk przez farbę, korozję albo luźny zacisk |
| Połączenia wyrównawcze | Łączenie metalowych elementów, żeby zrównać potencjały | Instalacje budynkowe, dach, PV, konstrukcje stalowe | Pominięcie ram modułów, konstrukcji albo tras kablowych |
W układach odseparowanych, na przykład bateryjnych albo galwanicznie izolowanych, można spotkać system pływający. To oznacza, że układ nie ma bezpośredniego odniesienia do ziemi. Taki układ może być całkiem poprawny, ale tylko wtedy, gdy projekt jasno przewiduje jego zachowanie i zabezpieczenia.
W starszych instalacjach wciąż trafia się potoczne „zerowanie”, ale dziś bezpieczniej myśleć w kategoriach: osobno ochrona, osobno sygnał, osobno wyrównanie potencjałów. To prostsze i zwykle mniej mylące. Kiedy rozumiesz te różnice, łatwiej zobaczyć, dlaczego źle wykonana masa potrafi zepsuć zarówno bezpieczeństwo, jak i pomiary.
Dlaczego poprawne uziemienie decyduje o bezpieczeństwie i jakości sygnału
W ochronie przeciwporażeniowej najważniejsze jest to, by prąd uszkodzeniowy miał drogę o możliwie małej impedancji. W praktyce nie patrzę wyłącznie na samą rezystancję uziomu, tylko na całą drogę powrotu prądu: przewód, połączenia, zaciski, obudowę i punkt rozdziału. Jeśli któryś element jest słaby, zabezpieczenie może zadziałać z opóźnieniem albo nie zadziałać tak, jak powinno.
Drugi obszar to zakłócenia. Złe prowadzenie masy daje szumy, błędne odczyty czujników, resetowanie sterowników i problemy z komunikacją. Długi przewód masy w pomiarach działa jak antena, a pętla masy zbiera to, czego akurat nie chcesz widzieć. Dlatego przy oscyloskopie albo sondach pomiarowych liczy się krótka droga powrotna i jeden, sensownie wybrany punkt odniesienia.
Dobra masa nie musi być „gruba wszędzie”. Ma być logicznie poprowadzona, krótka tam, gdzie trzeba chronić sygnał, i solidna tam, gdzie płynie prąd uszkodzeniowy. To rozróżnienie prowadzi już prosto do praktyki wykonawczej.
Jak podejść do uziemienia krok po kroku
Jeśli mam uporządkować temat bez technicznego chaosu, zaczynam od kilku prostych decyzji. Dopiero potem przechodzę do przewodów, zacisków i pomiarów.
- Ustalam, co jest punktem odniesienia. W małym układzie może to być wspólna masa zasilania, w budynku przewód PE, a w PV także konstrukcja i szyna wyrównawcza.
- Oddzielam funkcję ochronną od funkcji sygnałowej. PE prowadzę zgodnie z dokumentacją, a masę sygnałową trzymam możliwie spokojnie i lokalnie.
- Wybieram jeden sensowny punkt połączenia. W układach mieszanych najlepszy bywa pojedynczy, dobrze kontrolowany punkt, a nie kilka przypadkowych mostków.
- Dobieram przekrój przewodu i osprzęt. W instrukcjach falowników spotyka się przewody ochronne z miedzi o przekrojach rzędu 6-16 mm², a dodatkowe uziemienie bywa realizowane przewodem co najmniej 6 mm² lub 10 mm², zależnie od modelu i miejsca połączenia.
- Sprawdzam jakość styku. Usuwam farbę tam, gdzie trzeba, używam właściwych podkładek, dokręcam z odpowiednim momentem i nie zostawiam połączeń „na oko”.
- Weryfikuję pomiarem i testem. Sama wizualna kontrola nie wystarcza. Potrzebny jest pomiar ciągłości, a w większych instalacjach również testy ochronne i kontrola działania zabezpieczeń.

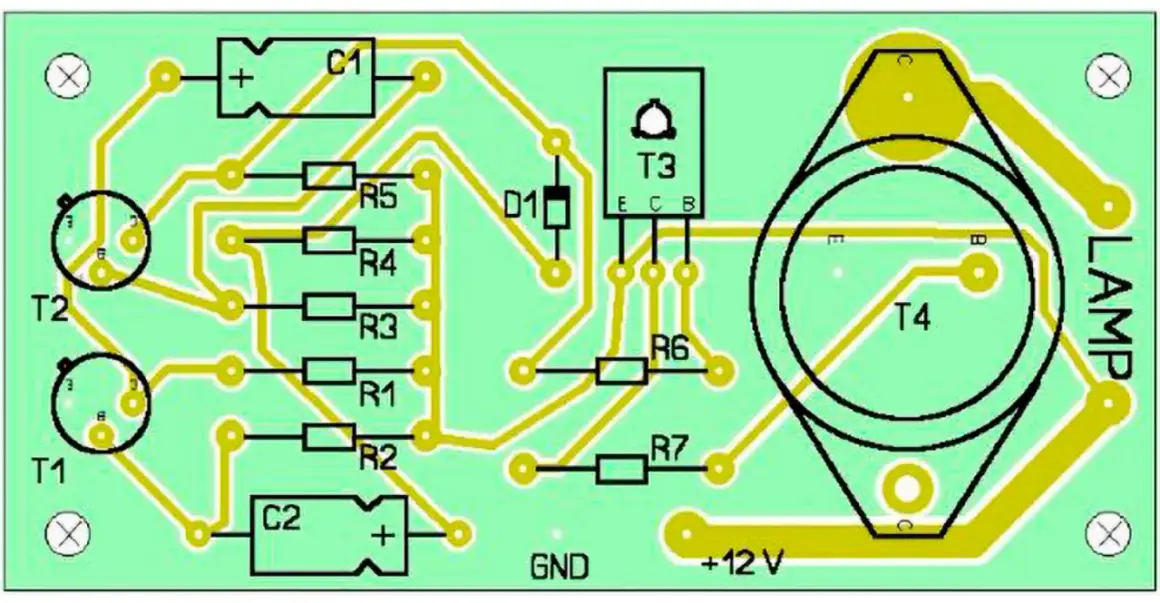

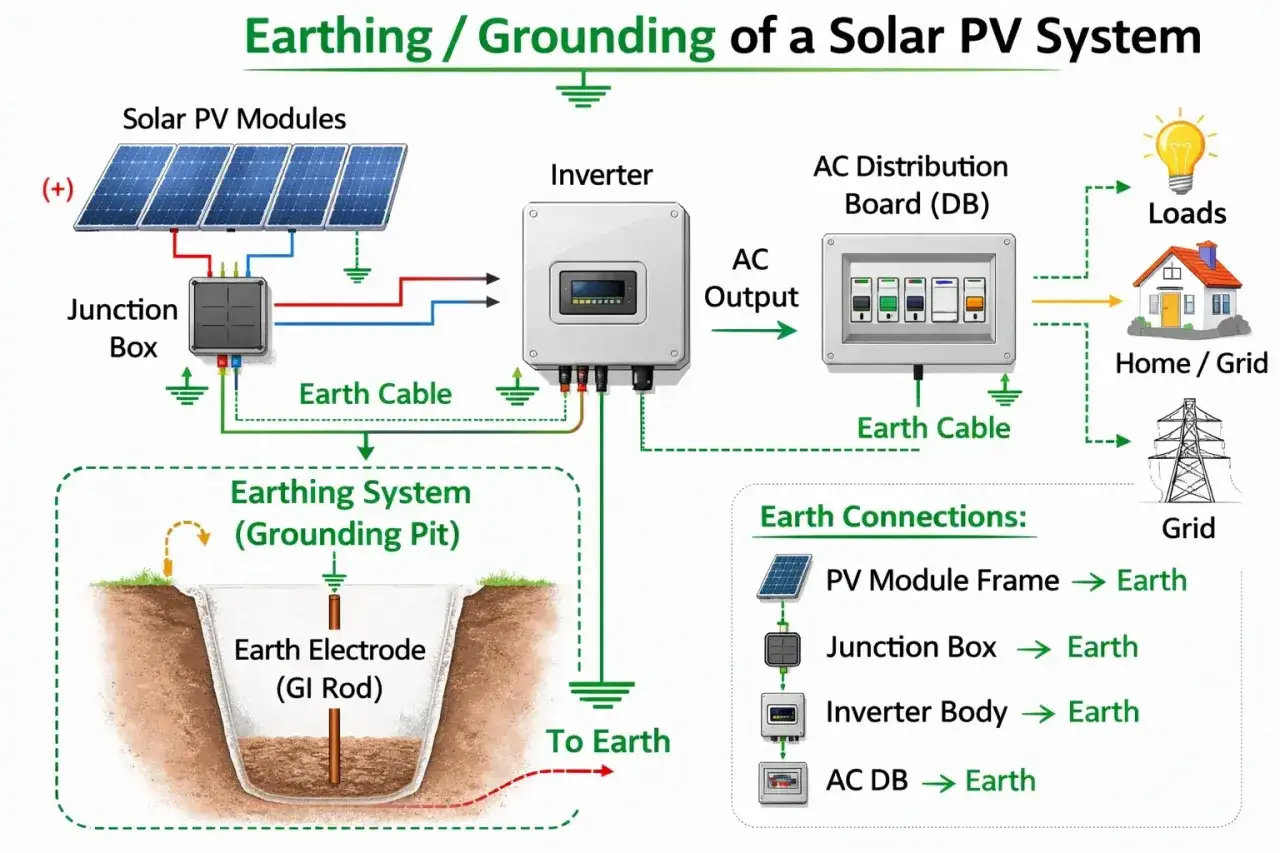

W instalacji PV ten sam schemat trzeba przenieść na realne elementy: ramy modułów, konstrukcję montażową, obudowę falownika, szynę wyrównawczą, ograniczniki przepięć i uziom. Jeśli którykolwiek z tych punktów jest luźny albo pominięty, instalacja może działać, ale nie będzie działać tak, jak powinna przy przepięciu albo zwarciu. Następny problem pojawia się wtedy, gdy ktoś wykonuje połączenia technicznie obecne, ale logicznie błędne.
Najczęstsze błędy, które psują uziemienie
- Łączenie PE z N w przypadkowym miejscu. To potrafi wywołać niebezpieczne prądy błądzące i problemy z wyłącznikiem różnicowoprądowym (RCD).
- Zbyt długie przewody ochronne. Każdy dodatkowy metr zwiększa impedancję i pogarsza zachowanie przy impulsie.
- Malowanie i korozja pod zaciskiem. Jeśli styk jest na farbie albo na zaśniedziałej blasze, połączenie wygląda dobrze tylko z daleka.
- Wspólne prowadzenie zasilania i sygnału bez porządku. W efekcie pojawiają się zakłócenia, a układ „pływa” odniesieniem.
- Brak połączeń wyrównawczych na dachu. W PV to szczególnie bolesne, bo ramy, konstrukcja i metalowe elementy mogą osiągać różne potencjały.
- Zakładanie, że skoro falownik działa, to wszystko jest poprawnie uziemione. To zbyt słaby test.
Ja szczególnie często widzę jeden błąd: ktoś oszczędza na osprzęcie, a potem traci dużo więcej na szukaniu losowych wyzwalań zabezpieczeń albo na uszkodzonej elektronice po burzy. Kiedy wiesz już, czego unikać, łatwiej przejść do specyfiki fotowoltaiki, gdzie stawka jest po prostu wyższa.
Co zmienia fotowoltaika i dlaczego dach jest trudniejszy niż zwykły obwód
W instalacji PV uziemienie przestaje być tylko technicznym szczegółem elektroniki. Na dachu dochodzą długie trasy kablowe, konstrukcja nośna, metalowe elementy pokrycia, przepięcia od wyładowań atmosferycznych i praca falownika, który musi bezpiecznie odprowadzić zakłócenia oraz ewentualny prąd uszkodzeniowy.
Dlatego zwracam uwagę na trzy rzeczy: obudowę falownika, ramy i konstrukcję modułów oraz połączenia wyrównawcze do uziomu. To samo dotyczy ograniczników przepięć, bo bez krótkiego i sensownego toru do uziemienia ich skuteczność wyraźnie spada. W typowych instrukcjach producentów spotyka się przewody ochronne z miedzi o przekrojach rzędu 6-16 mm² albo osobne połączenia ochronne co najmniej 6 mm² lub 10 mm², ale ostateczny dobór zawsze zależy od modelu i projektu.
W typowej nowoczesnej instalacji PV nie robi się przypadkowego „uziemiania” biegunów DC. Takie decyzje należą do projektu i dokumentacji producenta. To ważne, bo w PV nie chodzi o „żeby było podłączone”, tylko o to, żeby instalacja zachowała ciągłość ochrony także po latach pracy, po drganiach, po wilgoci i po jednej mocniejszej burzy.
| Sygnał ostrzegawczy | Co może oznaczać | Co robię w pierwszej kolejności |
|---|---|---|
| Falownik zgłasza błąd izolacji | Możliwy upływ do ziemi lub uszkodzona izolacja po stronie DC | Nie resetuję w ciemno, tylko sprawdzam ciągłość i trasę przewodów |
| RCD wyzwala bez wyraźnej przyczyny | Problem z połączeniem PE, N albo prądami upływu | Weryfikuję połączenia wyrównawcze i konfigurację układu |
| Zakłócenia monitoringu lub komunikacji | Pętla masy, słaby punkt odniesienia lub wspólna droga z przewodem mocy | Porządkuję prowadzenie kabli i punkt uziemienia |
Właśnie tu widać, że PV jest bardziej systemem niż zbiorem części. I dlatego ostatni krok to szybka lista kontrolna, którą warto przejść przed odbiorem i po pierwszej eksploatacji.
Co sprawdzam przed odbiorem instalacji i po pierwszej burzy
Na koniec robię prosty przegląd, bo to właśnie drobiazgi najczęściej odróżniają instalację poprawną od tylko „działającej”.
- Czy przewód ochronny ma ciągłość od wszystkich metalowych elementów do punktu głównego.
- Czy zaciski są czyste, dokręcone i odporne na korozję.
- Czy ramy modułów i konstrukcja są objęte połączeniami wyrównawczymi.
- Czy trasy kablowe są możliwie krótkie i nie tworzą niepotrzebnych pętli.
- Czy zabezpieczenia różnicowoprądowe i przeciwprzepięciowe są dobrane do układu, a nie „bo tak było w hurtowni”.
- Czy falownik nie sygnalizuje błędów izolacji albo nietypowych prądów upływu.
Jeśli któryś z tych punktów budzi wątpliwości, nie traktuję tego jako kosmetyki. W uziemieniu nie ma miejsca na domysły, bo poprawny styk i właściwa droga prądu decydują jednocześnie o bezpieczeństwie, niezawodności i żywotności sprzętu. W praktyce właśnie to odróżnia instalację zrobioną „na już” od takiej, która ma spokojnie pracować przez lata.
