W instalacji elektrycznej ochronny przewód PE jest jednym z tych elementów, których nie widać na co dzień, ale od których zależy bardzo dużo: bezpieczeństwo ludzi, skuteczność zabezpieczeń i zachowanie całej instalacji przy awarii. W kontekście uziemienia warto rozumieć nie tylko samą funkcję przewodu, lecz także to, jak pracuje on z N, PEN, połączeniami wyrównawczymi i fotowoltaiką. W tym tekście pokazuję to praktycznie: bez zbędnej teorii, ale z konkretem, który przydaje się przy ocenie domowej instalacji i systemu PV.
Najważniejsze rzeczy o przewodzie ochronnym i uziemieniu
- PE nie służy do zasilania odbiorników, tylko do odprowadzenia prądu uszkodzeniowego i wyrównania potencjałów.
- Kolor żółto-zielony jest zarezerwowany dla przewodu ochronnego, a nie dla neutralnego.
- W układach TN-S, TN-C-S i TT uziemienie działa inaczej, więc nie ma jednego schematu dobrego dla każdego budynku.
- W fotowoltaice ochronny tor obejmuje zwykle falownik, konstrukcję montażową, ramy modułów i ochronniki przepięć.
- Przekrój i sposób prowadzenia trzeba dobrać do warunków obwodu, a nie „na oko”.
- Najczęstsze problemy to luźne zaciski, mylenie PE z N i nieprzemyślane mostkowanie przewodów po rozdziale PEN.
Do czego służy przewód ochronny
Ja patrzę na PE jak na awaryjną drogę bezpieczeństwa. W normalnej pracy nie powinien przenosić prądu roboczego, ale gdy na obudowie urządzenia pojawi się napięcie wskutek uszkodzenia izolacji, ten tor ma pomóc w szybkim zadziałaniu zabezpieczeń i ograniczyć ryzyko porażenia.
W praktyce przewód ochronny łączy części przewodzące dostępne z punktem uziemionym instalacji. Dzięki temu metalowa obudowa pralki, falownika albo rozdzielnicy nie „wisi” swobodnie na niebezpiecznym potencjale. Jeśli pojawi się zwarcie do obudowy, prąd uszkodzeniowy ma mieć możliwie niską impedancję powrotu, a to zwiększa szansę na wyłączenie zasilania przez zabezpieczenie nadprądowe lub różnicowoprądowe.
To też powód, dla którego PE nie wolno traktować jak przewodu roboczego. Gdy ktoś wykorzystuje go do czegoś innego niż ochrona, całe założenie przestaje działać tak, jak powinno. Właśnie dlatego odróżnienie go od N i PEN ma praktyczne znaczenie, a nie jest tylko kwestią nazewnictwa. Żeby to dobrze odczytać w rozdzielnicy, trzeba spojrzeć na oznaczenia i układ żył.
Jak odróżnić PE, N i PEN w rozdzielnicy

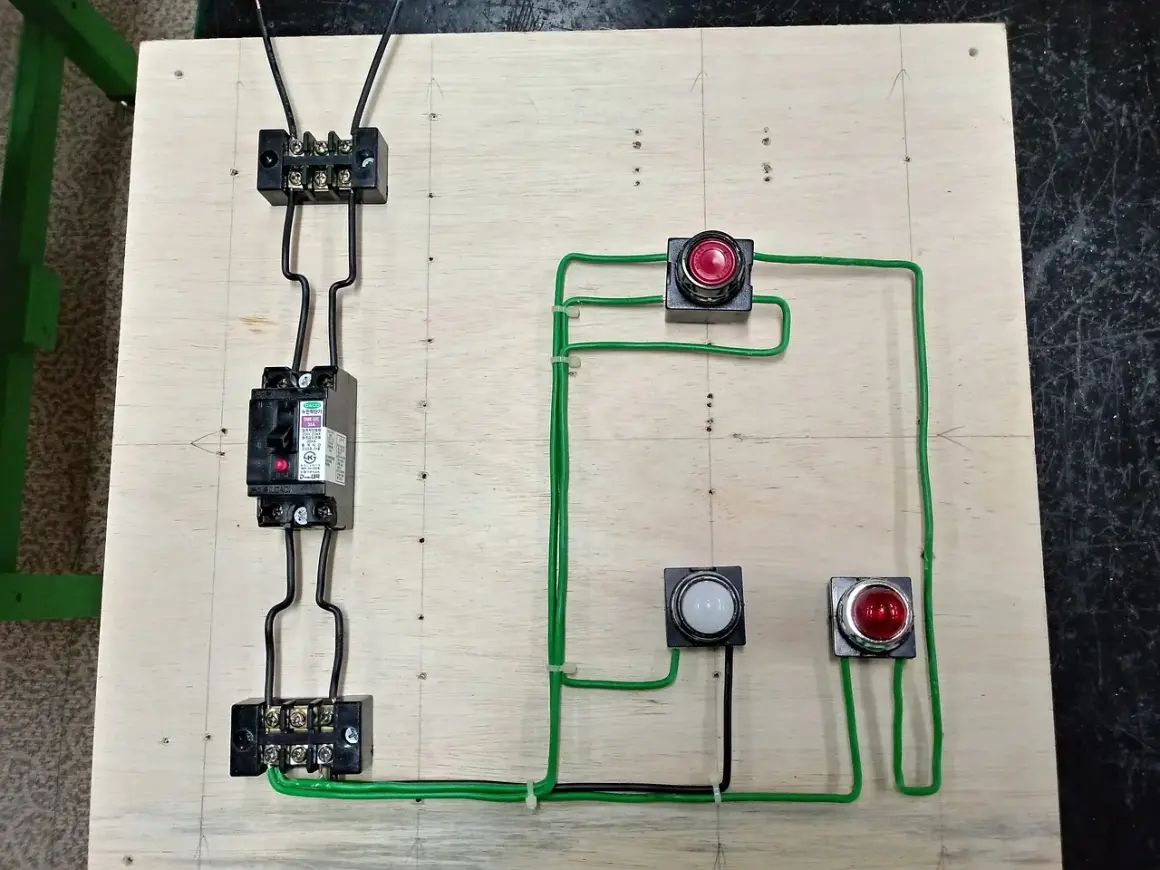

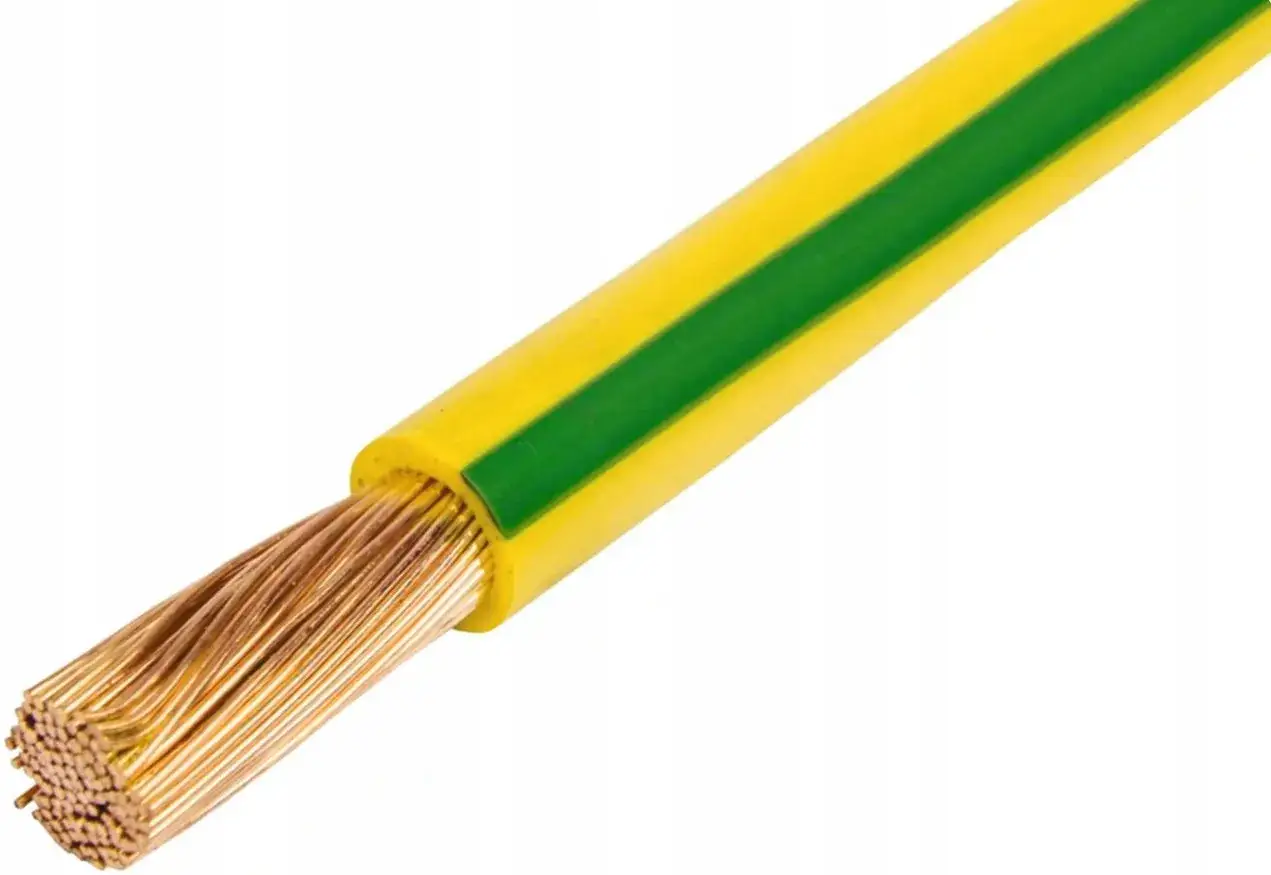

Najprostsza zasada jest taka: PE to ochrona, N to tor neutralny, a PEN łączy obie funkcje. W nowoczesnych instalacjach przewód ochronny ma barwę żółto-zieloną, neutralny jest niebieski, a PEN spotyka się głównie w starszych układach lub tam, gdzie projekt jeszcze dopuszcza takie rozwiązanie.
| Przewód | Kolor lub oznaczenie | Rola w instalacji | Na co uważać |
|---|---|---|---|
| PE | Żółto-zielony | Ochrona przeciwporażeniowa i połączenia wyrównawcze | Nie używać go jako toru zasilania |
| N | Niebieski | Powrót prądu roboczego w obwodzie jednofazowym lub odbiorczym | Nie mylić z przewodem ochronnym |
| PEN | Zależnie od starej instalacji, zwykle układ łączony | Funkcja ochronna i neutralna w jednym przewodzie | Po rozdziale na PE i N nie wolno traktować ich jak jednej żyły |
W starszych instalacjach spotyka się jeszcze PEN, czyli przewód pełniący jednocześnie funkcję ochronną i neutralną. Po rozdzieleniu na PE i N trzeba pilnować, by nie wracać do starych nawyków i nie robić przypadkowych mostków za miejscem rozdziału. To jeden z tych błędów, które wyglądają niegroźnie, a później komplikują ochronę i diagnostykę.
Jeśli widzę w rozdzielnicy żółto-zieloną żyłę podłączoną do zacisku roboczego, od razu zapala mi się czerwona lampka. Ta kolorystyka nie jest ozdobą, tylko częścią systemu bezpieczeństwa. Od tego miejsca warto już przejść do tego, jak sam układ sieci wpływa na uziemienie.
Dlaczego układ sieci zmienia sposób myślenia o uziemieniu
Nie każda instalacja w Polsce działa tak samo, dlatego nie ma jednego uniwersalnego podejścia do uziemienia. Inaczej zachowuje się układ TN-S, inaczej TN-C-S, a jeszcze inaczej TT. Dla użytkownika to nie jest detal z podręcznika, tylko informacja o tym, gdzie szuka się skuteczności ochrony i co ma decydujące znaczenie w razie uszkodzenia.
| Układ | Jak działa | Co to oznacza w praktyce |
|---|---|---|
| TN-S | PE i N są rozdzielone od początku instalacji | Łatwiejsza diagnostyka i czytelny tor ochronny |
| TN-C-S | Najpierw występuje PEN, a potem następuje rozdział na PE i N | Po rozdziale nie wolno ich łączyć „na skróty” |
| TT | Ochrona opiera się mocniej na lokalnym uziomie obiektu | Duże znaczenie mają uziom, RCD i połączenia wyrównawcze |
W układzie TT lokalny uziom naprawdę ma znaczenie praktyczne, bo od jego jakości zależy skuteczność ochrony przy uszkodzeniu. W TN-S i TN-C-S najważniejsza jest z kolei ciągłość przewodu ochronnego, poprawny punkt rozdziału PEN oraz sensownie wykonane połączenia wyrównawcze. To właśnie dlatego przy ocenie instalacji zawsze zaczynam od pytania: z jakim układem sieci mam do czynienia?
Ten sam porządek myślenia przenoszę potem na instalacje fotowoltaiczne, bo tam przewód ochronny ma jeszcze kilka dodatkowych zadań. I właśnie to jest moment, w którym temat staje się naprawdę praktyczny.
Jak działa uziemienie w instalacji fotowoltaicznej
W fotowoltaice przewód ochronny łączy ze sobą kilka ważnych elementów: falownik, metalową konstrukcję montażową, ramy modułów, ograniczniki przepięć oraz inne części przewodzące, jeśli projekt tego wymaga. Nie chodzi o to, żeby „uziemić wszystko osobno”, tylko żeby cały układ był spójny elektrycznie i zachowywał ten sam potencjał tam, gdzie to potrzebne.
W praktyce rozróżniam dwa pojęcia, które często są wrzucane do jednego worka. Uziemienie ochronne ma chronić ludzi i sprzęt przed skutkami awarii. Uziemienie funkcjonalne bywa potrzebne wtedy, gdy wymaga tego konstrukcja systemu, rodzaj falownika albo konkretne moduły. To nie są synonimy i nie warto ich mieszać.Przy PV szczególnie ważne są też połączenia wyrównawcze. Metalowa konstrukcja na dachu, obudowa falownika i elementy ochrony przepięciowej powinny tworzyć uporządkowany układ, a nie zbiór przypadkowych przewodów. Ja zwracam uwagę zwłaszcza na długość połączeń do ochronników: im krótsza i prostsza droga do szyny PE, tym lepiej dla skuteczności ochrony przy przepięciu.
W wielu projektach pomaga też prosta zasada prowadzenia przewodów: dodatni, ujemny i ochronny prowadzi się możliwie blisko siebie, bez niepotrzebnych pętli. To ogranicza indukowane zakłócenia i poprawia zachowanie instalacji przy zdarzeniach przejściowych. Przy burzy albo uszkodzeniu izolacji nie ma tu miejsca na przypadek. Następnym krokiem jest dobór samego przewodu i sposób jego prowadzenia.
Jak dobrać przekrój i poprowadzić przewód ochronny
Dobór przekroju nie powinien być intuicyjny. W uproszczeniu, gdy żyły robocze i ochronna są z tego samego materiału, stosuje się zasady zależne od przekroju żył fazowych: do 16 mm² PE może mieć taki sam przekrój, od 16 do 35 mm² przyjmuje się 16 mm², a powyżej 35 mm² zwykle połowę przekroju żyły fazowej. Jeśli materiał jest inny albo warunki zwarciowe są niestandardowe, trzeba to policzyć projektowo.
| Sytuacja | Typowy punkt odniesienia | Praktyczna uwaga |
|---|---|---|
| Osobny przewód Cu z ochroną mechaniczną | 2,5 mm² | Często spotykany w rurce, korytku lub osłonie |
| Osobny przewód Cu bez ochrony mechanicznej | 4 mm² | Lepsza odporność na uszkodzenia i przypadkowe zerwanie |
| PEN | 10 mm² Cu lub 16 mm² Al | Dotyczy przewodu łączącego funkcję ochronną i neutralną |
W praktyce równie ważny jak sam przekrój jest sposób prowadzenia. Przewód ochronny powinien iść możliwie krótko, bez zbędnych pętli, najlepiej w pobliżu przewodów roboczych związanych z tym samym obwodem. To zmniejsza impedancję pętli zwarcia i ogranicza ryzyko problemów przy przepięciach. Przy długich trasach dachowych czy w rozdzielnicach liczy się też odporność mechaniczna oraz jakość zacisków.
Jeśli mam wskazać jedną rzecz, którą początkujący zwykle przeceniają, to będzie ona taka: „grubszy kabel zawsze rozwiąże problem”. Nie rozwiąże, jeśli układ jest źle poprowadzony albo przewód ochronny ma kiepskie połączenia. Z tego już prosta droga do najczęstszych błędów, które widzę w praktyce.
Najczęstsze błędy, które psują ochronę
Najwięcej problemów robią nie spektakularne awarie, ale drobiazgi. Poniżej zebrałem błędy, które najczęściej obniżają skuteczność ochrony:
- używanie przewodu ochronnego jako toru roboczego albo „wolnego mostka”,
- mylenie PE z N, zwłaszcza po przeróbkach starszych instalacji,
- luźne, zaśniedziałe albo niedokręcone zaciski na szynie PE,
- zbyt długie połączenia do ograniczników przepięć,
- pomijanie połączeń wyrównawczych na konstrukcji PV i elementach metalowych,
- dokładanie dodatkowego uziomu bez sprawdzenia układu sieci i pomiarów,
- układanie przewodów w sposób, który zwiększa pętle i pogarsza zachowanie przy przepięciu.
To są błędy podstępne, bo instalacja często działa „normalnie” aż do momentu awarii, burzy albo uszkodzenia izolacji. Wtedy wychodzi, że ochrona była tylko na papierze. Dlatego ostatni krok zawsze powinien być kontrolny, a nie wyłącznie montażowy.
Co sprawdzam przed uruchomieniem instalacji
Przed oddaniem instalacji do pracy sprawdzam kilka rzeczy w tej samej kolejności, w której chciałbym je później mieć pod kontrolą:
- czy wszystkie połączenia żółto-zielone są ciągłe i poprawnie zakończone,
- czy PE ma rzeczywiste połączenie z właściwą szyną ochronną lub GSU,
- czy konstrukcja fotowoltaiczna, falownik i metalowe elementy instalacji tworzą spójny układ wyrównania potencjałów,
- czy ograniczniki przepięć mają krótkie, sensownie poprowadzone połączenie do ochrony,
- czy zabezpieczenia różnicowoprądowe reagują tak, jak powinny,
- czy wykonano pomiar ciągłości przewodów ochronnych, a tam gdzie to zasadne także impedancji pętli zwarcia i rezystancji uziemienia.
Jeżeli któryś z tych punktów budzi wątpliwości, nie traktuję tego jako kosmetyki do poprawy „kiedyś później”. W ochronie przeciwporażeniowej margines błędu jest mały, a dobrze zrobione uziemienie i przewód ochronny dają realną różnicę dopiero wtedy, gdy są częścią kompletnego, sprawdzonego układu. Dobrze wykonana ochrona nie rzuca się w oczy, ale właśnie dlatego działa.
