Dobrze wykonane uziemienie nie jest dodatkiem do instalacji, tylko jednym z elementów, które realnie wpływają na bezpieczeństwo domu, elektroniki i fotowoltaiki. W tym artykule pokazuję, czym jest bednarka, kiedy ma sens, jak dobrać jej przekrój i materiał oraz na co zwrócić uwagę przy montażu, żeby układ działał stabilnie przez lata. To temat praktyczny: w uziemieniu o wyniku decydują detale, a nie sama obecność metalu w ziemi.
Najważniejsze informacje w skrócie
- Bednarka to płaski stalowy przewodnik używany jako uziom poziomy, otokowy albo element uziomu fundamentowego.
- W nowych budynkach bardzo dobrze sprawdza się uziom fundamentowy, a w istniejących domach często wybiera się uziom otokowy z bednarki.
- Najczęściej spotykane wymiary to 25x4 mm i 30x4 mm, ale dobór zależy od projektu, gruntu i warunków korozyjnych.
- Największe znaczenie mają ciągłość połączeń, odporność na korozję i pomiar po montażu.
- W instalacji PV bednarka wspiera wyrównanie potencjałów, ale nie zastępuje całego układu ochrony przeciwporażeniowej i przeciwprzepięciowej.
Czym jest bednarka i gdzie naprawdę się sprawdza
Bednarka to po prostu stalowy płaskownik używany w instalacjach uziemiających. Jej przewaga nad cienkim przewodem wynika z dużej powierzchni kontaktu z gruntem, dzięki czemu dobrze nadaje się do uziomów poziomych, otokowych i fundamentowych. W praktyce stosuję ją tam, gdzie liczy się trwały, rozłożony na większym odcinku kontakt z ziemią, a nie punktowe wbicie pojedynczej szpilki.
| Rozwiązanie | Gdzie ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Uziom fundamentowy | Nowe domy, obiekty w budowie, płyty fundamentowe | Bardzo dobry kontakt z gruntem, mała awaryjność, niski koszt przy etapie budowy | Trzeba go zaplanować przed betonowaniem, późniejsza poprawka jest trudna |
| Uziom otokowy z bednarki | Istniejące budynki, domy jednorodzinne, instalacje PV | Łatwy do dołożenia, poprawia wyrównanie potencjałów wokół budynku | Wymaga wykopu i dobrego połączenia z główną szyną uziemiającą |
| Uziom szpilkowy | Mało miejsca, trudne warunki gruntowe, szybka modernizacja | Szybki montaż, łatwo rozbudować o kolejne pręty | Skuteczność silnie zależy od gruntu i głębokości pogrążenia |
| Układ mieszany | Fotowoltaika, większe domy, obiekty z ograniczonym gruntem | Łączy zalety kilku metod i często daje najbardziej stabilny efekt | Wymaga lepszego projektu i staranniejszych połączeń |
Ja patrzę na to tak: jeśli budynek dopiero powstaje, najlepiej wykorzystać fundament, bo jest to najprostszy moment na zrobienie trwałego uziomu. Jeśli obiekt już stoi, bednarka otokowa bywa rozsądnym kompromisem między skutecznością a kosztem. To prowadzi prosto do kolejnego pytania, czyli jaki materiał i przekrój wybrać, żeby nie przewymiarować instalacji, ale też jej nie osłabić.
Jak dobrać przekrój i materiał, żeby nie przepłacić i nie ryzykować
Dobór bednarki nie sprowadza się tylko do tego, czy „ma być gruba”. Liczy się przekrój, powłoka antykorozyjna, jakość stali i warunki gruntu. W praktyce najczęściej spotkasz 25x4 mm oraz 30x4 mm, a przy trudniejszych warunkach także rozwiązania ze stali nierdzewnej. Różnica cenowa między wariantami nie jest przypadkowa, bo trwałość w ziemi kosztuje.
| Wariant | Najczęstsze zastosowanie | Dlaczego się sprawdza | Kiedy uważać |
|---|---|---|---|
| Ocynkowana 25x4 mm | Dom jednorodzinny, otok wokół budynku, proste uziemienie PV | To popularny, praktyczny wybór do wielu typowych realizacji | W gruncie agresywnym korozyjnie może wymagać lepszej ochrony lub innego materiału |
| Ocynkowana 30x4 mm | Większy budynek, dłuższy otok, układ z zapasem materiałowym | Większy przekrój daje wygodniejszy margines bezpieczeństwa i solidniejszą mechanicznie taśmę | Nie zastąpi dobrego projektu i poprawnych połączeń |
| Stal nierdzewna | Grunty wilgotne, zasolone, bardziej agresywne chemicznie | Lepsza odporność na korozję i dłuższa żywotność | Wyraźnie droższa, więc nie zawsze ma sens ekonomiczny |
Ważne jest też to, czego nie robić. Nie łączyłbym przypadkowo różnych metali bez odpowiednich złączek i zabezpieczeń, bo korozja elektrochemiczna potrafi zniszczyć dobry pomysł szybciej, niż się wydaje. W ziemi oszczędzanie na materiale zwykle wychodzi drożej niż na etapie zakupu, zwłaszcza gdy układ ma pracować razem z fotowoltaiką lub instalacją odgromową.
Jeżeli muszę wskazać jedną rzecz, na której nie warto ciąć kosztów, to jest nią właśnie jakość stali i połączeń. Sama szerokość płaskownika nie załatwi sprawy, jeśli złącza są słabe, a trasa bednarki źle poprowadzona. I tu dochodzimy do montażu, bo poprawne ułożenie często waży więcej niż sam wybór rozmiaru.
Jak wykonać uziom z bednarki krok po kroku
Najlepszy moment na wykonanie uziomu to etap budowy albo przynajmniej moment przed zasypaniem wykopu. Wtedy łatwiej o pełną ciągłość, dobrą trasę i sensowne połączenie z główną szyną uziemiającą. Późniejsze przeróbki są możliwe, ale zwykle mniej estetyczne i droższe.
- Wyznacz trasę uziomu. Wokół budynku prowadzi się go tak, by tworzył możliwie zamknięty obwód albo dobrze powiązaną pętlę. Przy nowym domu warto od razu pomyśleć o miejscu wyprowadzenia do rozdzielnicy i instalacji PV.
- Zadbaj o warunki gruntu. Uziom powinien leżeć w miejscu, gdzie grunt nie jest przesuszony i gdzie bednarka nie będzie narażona na przypadkowe uszkodzenia mechaniczne podczas późniejszych prac ziemnych.
- Unikaj ostrych załamań. Łagodne łuki są bezpieczniejsze dla przepływu prądu i mniej problematyczne przy pracach serwisowych. Kąty proste nie są ideałem, jeśli da się ich uniknąć.
- Połącz elementy trwale i przewidywalnie. W praktyce liczy się ciągłość elektryczna, a nie tylko to, że „coś jest skręcone”. Złącza powinny być dobrane do warunków pracy w ziemi i odporne na korozję.
- Włącz uziom do głównego systemu wyrównania potencjałów. Sama bednarka bez połączenia z GSU, metalowymi elementami budynku i właściwą aparaturą ochronną nie tworzy pełnego systemu bezpieczeństwa.
- Zrób pomiar przed odbiorem. To moment, w którym wychodzi, czy układ rzeczywiście działa. W praktyce sama obecność bednarki niczego nie gwarantuje, jeśli rezystancja lub ciągłość są niewłaściwe.
Przy uziomie fundamentowym dodatkowo łączy się bednarkę ze zbrojeniem w regularnych odstępach, a cały układ zamyka się w logiczną, elektrycznie spójną całość. W uziomie otokowym ważne jest z kolei to, by obwód był możliwie kompletny i podłączony do instalacji budynku w jednym, dobrze przemyślanym punkcie. Gdy ten etap jest zrobiony dobrze, pozostałe elementy systemu działają po prostu stabilniej.
Właśnie dlatego warto myśleć o bednarce nie jak o „taśmie do zakopania”, ale jak o części większego układu. To różnica, którą widać dopiero po latach użytkowania, podczas burzy albo przy pierwszym poważnym pomiarze.
Najczęstsze błędy, które psują skuteczność uziemienia
W praktyce największe problemy nie wynikają z tego, że ktoś wybrał zły symbol w katalogu, tylko z błędów montażowych. Część z nich wygląda niegroźnie, ale po czasie mocno obniża skuteczność całego systemu.
- Zbyt krótki uziom. Krótka bednarka daje złudzenie bezpieczeństwa, ale nie zawsze zapewnia wystarczający kontakt z gruntem.
- Układanie zbyt płytko. Jeśli uziom trafia w przesuszony, niestabilny pas gruntu, jego parametry mogą mocno falować w zależności od pogody.
- Przypadkowe połączenia. Skręcenie elementów „na szybko” bez właściwego złącza to proszenie się o korozję i spadek ciągłości.
- Łączenie niekompatybilnych metali. Aluminium, miedź i stal nie zawsze współpracują dobrze bez odpowiednich łączników i ochrony.
- Brak połączenia z pozostałymi elementami instalacji. Sama bednarka nie wystarczy, jeśli nie ma wspólnego punktu odniesienia dla PE, GSU i metalowych elementów budynku.
- Pomijanie pomiaru. To najczęstszy i najdroższy błąd. Bez pomiaru nikt nie wie, czy uziom rzeczywiście spełnia swoją rolę.
Dlaczego fotowoltaika wymaga czegoś więcej niż tylko jednej bednarki

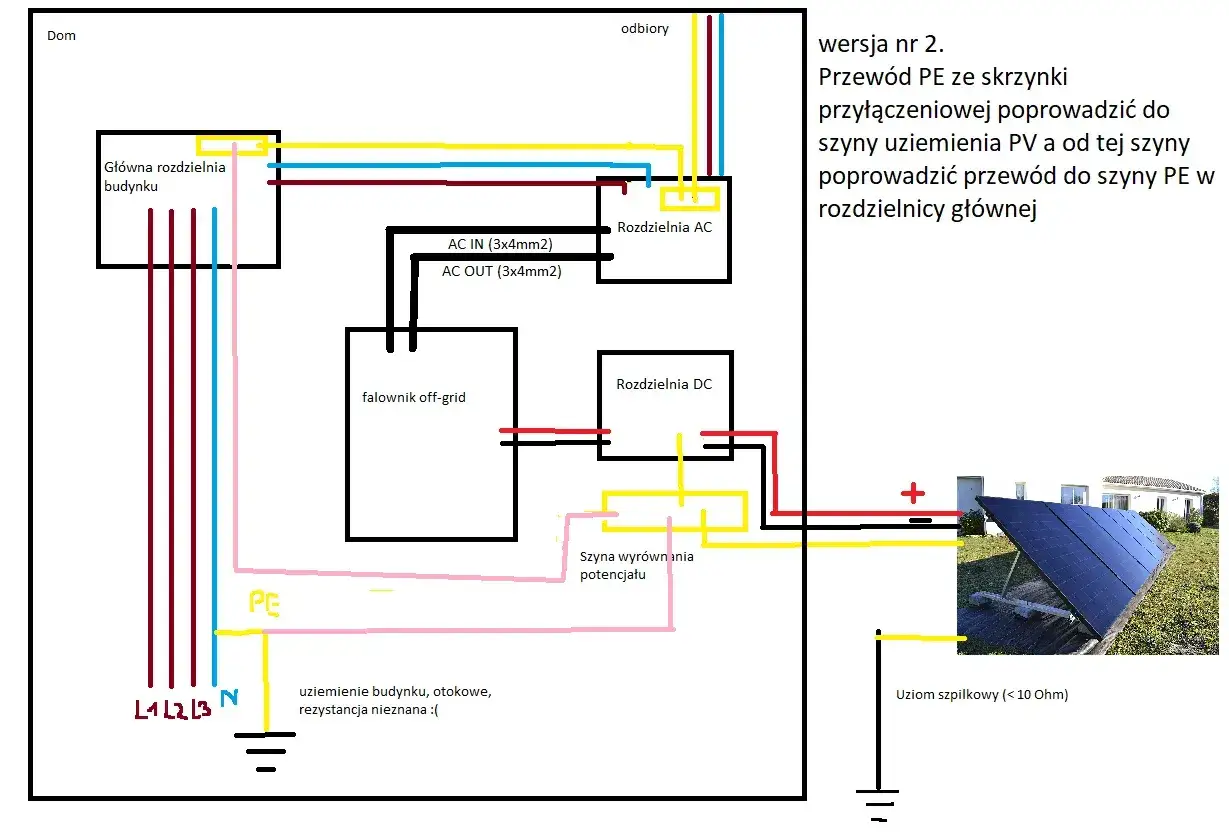

W instalacji PV uziemienie ma dwa zadania naraz: ochronić ludzi i sprzęt oraz pomóc w wyrównaniu potencjałów między konstrukcją, modułami, falownikiem i ochronnikami przepięć. Sama bednarka może być tu osią układu, ale nie załatwia wszystkiego. Jeśli konstrukcja dachu, przewody, falownik i SPD nie są ze sobą dobrze powiązane, ryzyko problemów rośnie mimo obecności uziomu.
W praktyce zwracam uwagę na kilka elementów, które trzeba połączyć w jeden system:
- ramy modułów fotowoltaicznych, jeśli producent przewiduje takie połączenie,
- szyny i konstrukcję montażową,
- obudowę falownika,
- ograniczniki przepięć po stronie DC i AC,
- główną szynę wyrównawczą budynku.
Na dachach metalowych albo w dużych instalacjach naziemnych jeszcze ważniejsze staje się to, by układ był projektowany jako całość, a nie składany z przypadkowych fragmentów. Przy obiektach z ochroną odgromową trzeba też zachować odpowiednie odległości i nie mieszać przewodów w sposób przypadkowy, bo w razie przepięcia błędy montażowe wychodzą natychmiast. Właśnie dlatego PV to nie miejsce na uproszczenie typu „wbijemy szpilkę i będzie dobrze”.
Jeśli instalacja ma działać długo i bez niespodzianek, najlepiej myśleć o niej jak o systemie: uziom, połączenia wyrównawcze, ochronniki i poprawnie poprowadzone przewody muszą grać razem. Gdy jeden z tych elementów jest słaby, całość traci na wartości.
Co sprawdzić przed odbiorem i po pierwszym sezonie pracy
Przed zasypaniem wykopu albo oddaniem instalacji do użytku sprawdzam zawsze te same rzeczy, bo właśnie one najczęściej robią różnicę między układem „na papierze” a układem rzeczywiście bezpiecznym.
- Ciągłość elektryczna. Uziom powinien być spójny na całej trasie, bez przypadkowych przerw i luźnych połączeń.
- Jakość złączy. Miejsce połączenia musi być odporne na wilgoć, korozję i ruch gruntu.
- Połączenie z GSU. To główny punkt, który spina uziemienie budynku, instalację elektryczną i metalowe elementy wyposażenia.
- Dokumentacja zdjęciowa. Warto ją zrobić zanim wszystko zostanie zasypane, bo później trudno ocenić przebieg trasy i miejsca połączeń.
- Protokół z pomiaru. Bez niego nie ma sensu zgadywać, czy instalacja działa tak, jak powinna.
Po pierwszym sezonie pracy dobrze jest spojrzeć na system jeszcze raz, zwłaszcza jeśli budynek przeszedł intensywne prace ziemne, rozbudowę fotowoltaiki albo kilka mocniejszych burz. Uziemienie nie wymaga codziennej obsługi, ale wymaga rozsądnej kontroli w momentach, gdy instalacja była narażona na zmianę warunków. Jeśli miałbym wskazać jedną rzecz, która najbardziej opłaca się w długim terminie, to jest nią właśnie regularny przegląd, bo w uziemieniu drobna usterka często długo nie daje objawów.
Najlepsza bednarka nie pomoże, jeśli cała instalacja jest zrobiona bez projektu, bez pomiaru i bez połączenia z resztą systemu. Dlatego przy domu i fotowoltaice patrzę na uziemienie szerzej: jako na zestaw połączonych decyzji, w których liczą się materiał, trasa, złącza i kontrola końcowa. To właśnie ten komplet daje realne bezpieczeństwo, a nie sam fakt, że w ziemi leży metalowy płaskownik.
