W instalacji elektrycznej o bezpieczeństwie decyduje nie tylko aparat w rozdzielnicy, ale też sposób prowadzenia przewodów ochronnych i neutralnych. W praktyce układ TN-S daje czytelny podział ról między PE i N, co ma znaczenie dla ochrony przeciwporażeniowej, działania RCD i doboru ograniczników przepięć. Temat jest szczególnie ważny w domach z fotowoltaiką, bo wtedy każda niedoróbka w uziemieniu wychodzi szybciej niż w zwykłym obwodzie gniazdowym.
Najważniejsze informacje o układzie z osobnym PE i N
- Przewód ochronny i neutralny są prowadzone osobno, dzięki czemu łatwiej utrzymać przewidywalną ochronę przy zwarciu do obudowy.
- Uziemienie nie zastępuje poprawnego projektu - samo wbicie uziomu nie rozwiązuje problemów z RCD, SPD ani połączeniami wyrównawczymi.
- Największe ryzyko przy modernizacji to przypadkowe ponowne połączenie N i PE za punktem rozdziału.
- W instalacjach z PV ten sposób prowadzenia przewodów ułatwia dobór ochrony po stronie AC, ale nie zwalnia z osobnego projektu dla strony DC.
- Dobór zabezpieczeń ma znaczenie praktyczne - długość przewodów do SPD, typ RCD i porządek w rozdzielnicy realnie wpływają na bezpieczeństwo.

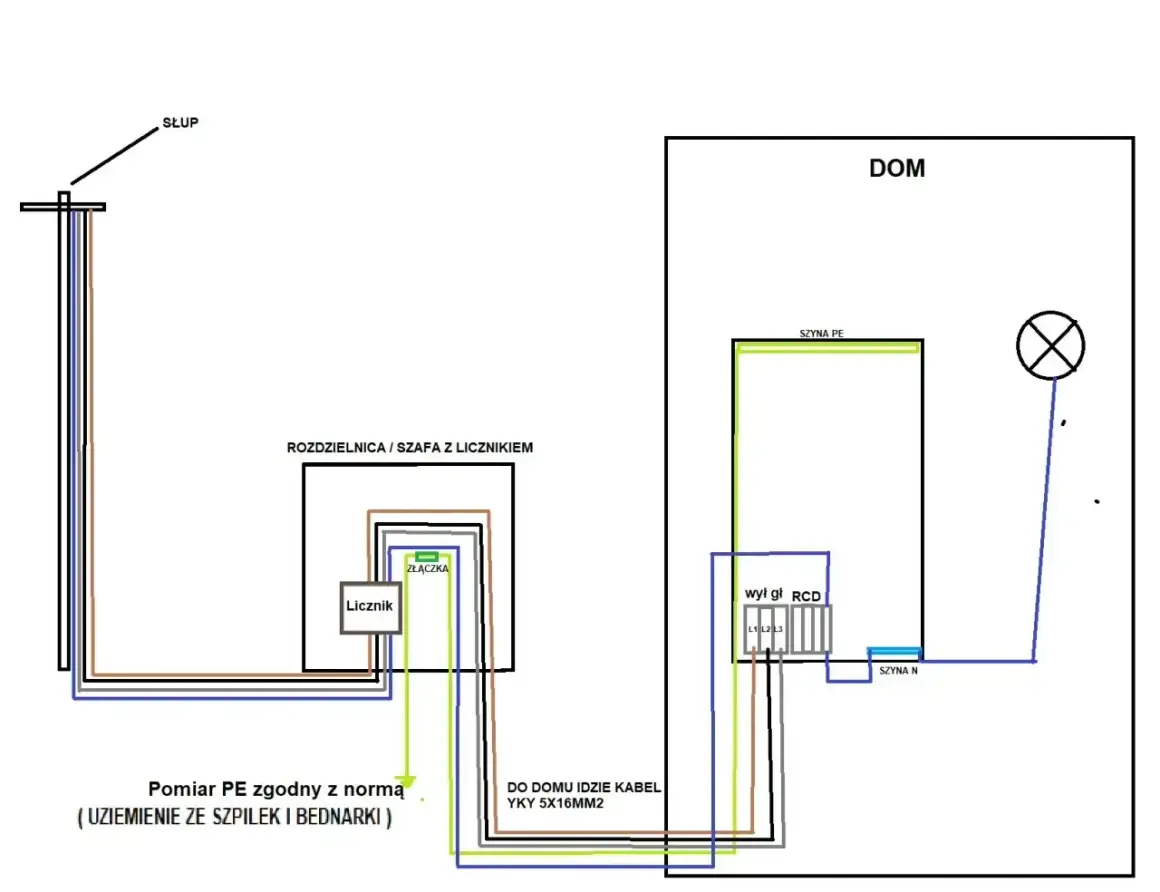

Jak działa układ z osobnym PE i N
Najprościej patrzę na ten układ tak: źródło zasilania ma jeden punkt odniesienia do ziemi, a wszystkie dostępne metalowe części instalacji są z nim połączone przewodami ochronnymi. Dzięki temu, gdy faza dotknie obudowy urządzenia, prąd nie powinien szukać przypadkowej drogi przez człowieka, tylko wrócić przewodem ochronnym do miejsca, w którym zabezpieczenie może szybko zadziałać.
Właśnie dlatego tak ważna jest separacja funkcji. Przewód neutralny służy do pracy obwodu, a PE do ochrony. Jeśli te role zaczynają się mieszać, instalacja staje się mniej przewidywalna, a diagnostyka awarii robi się trudniejsza.
- Pętla zwarcia to droga, jaką pokonuje prąd uszkodzeniowy od miejsca awarii do źródła zasilania.
- Samoczynne wyłączenie zasilania oznacza, że zabezpieczenie ma odciąć obwód na tyle szybko, by ograniczyć ryzyko porażenia i pożaru.
- Przewód ochronny nie powinien przenosić prądu roboczego w normalnej pracy instalacji.
W praktyce ten układ sprawdza się najlepiej tam, gdzie liczy się porządek w przewodach, stabilna ochrona i łatwiejsza kontrola błędów montażowych. To prowadzi prosto do pytania, czym taki sposób uziemienia różni się od samego uziomu i połączeń wyrównawczych.
Dlaczego uziemienie i połączenia wyrównawcze nie są tym samym
To jedno z najczęstszych nieporozumień. Uziemienie nie jest synonimem przewodu PE, a pojedynczy uziom nie załatwia jeszcze całej ochrony instalacji. W dobrze zaprojektowanym systemie te elementy współpracują, ale każdy pełni inną funkcję.
- Uziom odprowadza potencjał do gruntu i stabilizuje odniesienie całej instalacji.
- Połączenia wyrównawcze łączą metalowe części, żeby ograniczyć różnice napięć dotykowych.
- PE daje bezpieczną drogę dla prądu uszkodzeniowego.
W nowym domu najczęściej najlepiej sprawdza się uziom fundamentowy, bo powstaje razem z konstrukcją i zwykle daje bardzo dobrą bazę dla reszty instalacji. W modernizacjach częściej spotykam uziom otokowy albo szpilkowy, bo pozwalają rozwiązać problem bez rozkuwania całego budynku. Sam typ uziomu nie jest jednak najważniejszy - ważniejsze jest to, czy cała instalacja ma spójny układ połączeń i właściwe pomiary.
Jeśli te podstawy są jasne, łatwiej ocenić, w jakich budynkach i przy jakich odbiornikach taki sposób prowadzenia przewodów daje największą korzyść.
Kiedy ten układ ma sens w domu, firmie i przy fotowoltaice
Największy sens widzę tam, gdzie instalacja ma być przewidywalna przez lata, a nie tylko „działać na papierze”. W praktyce dotyczy to przede wszystkim nowych domów, większych modernizacji i obiektów, w których pojawia się sporo elektroniki.
- Nowe domy - łatwiej od razu zaplanować porządną rozdzielnicę, połączenia wyrównawcze i miejsce pod przyszłą rozbudowę.
- Budynki z fotowoltaiką - poprawny układ przewodów ułatwia dobór ochrony po stronie AC i porządkowanie obwodów pomocniczych.
- Domy z pompą ciepła, magazynem energii lub ładowarką EV - tutaj stabilność ochrony i czyste prowadzenie PE ma realne znaczenie.
- Obiekty firmowe i usługowe - większa liczba odbiorników oznacza większą szansę, że każdy błąd montażowy szybko wyjdzie w eksploatacji.
Nie traktowałbym jednak tego rozwiązania jak magicznej poprawki do każdej starej instalacji. Jeśli budynek ma słabe połączenia wyrównawcze, chaotyczną rozdzielnicę i brak dokumentacji, sam wybór układu niewiele da. W modernizacjach kluczowy jest porządek: gdzie rozdzielono przewody, czy da się to jednoznacznie odczytać i czy instalator zostawił miejsce na przyszłe zabezpieczenia.
Żeby to uporządkować, najlepiej zestawić najważniejsze warianty obok siebie i zobaczyć, gdzie naprawdę kończą się podobieństwa.
Czym różni się od TN-C i TN-C-S
| Wariant | Jak są prowadzone przewody | Mocne strony | Ograniczenia | Gdzie zwykle się go spotyka |
|---|---|---|---|---|
| TN-C | Funkcje ochronna i neutralna są połączone w jednym przewodzie PEN w całej instalacji. | Mniej przewodów i prostsza topologia. | Większe ryzyko problemów przy uszkodzeniu PEN, gorsza współpraca z nowoczesną ochroną i mniejsza przejrzystość. | Starsze instalacje i fragmenty sieci, które nie były modernizowane. |
| TN-C-S | PEN biegnie do punktu rozdziału, a dalej instalacja pracuje już jako PE i N osobno. | Dobry kompromis przy modernizacji i najczęstsze rozwiązanie przejściowe. | Po rozdziale nie wolno ponownie mieszać PE i N; błąd montażowy od razu psuje całą logikę układu. | Wiele budynków po częściowej przebudowie. |
| Osobny PE i N od początku | Przewód ochronny i neutralny są prowadzone oddzielnie od źródła lub od miejsca, gdzie projekt tak to przewidział. | Najczytelniejsza ochrona, łatwiejsza diagnostyka i dobra baza pod RCD oraz ochronę przeciwprzepięciową. | Wymaga starannego projektu, więcej przewodów i większej dyscypliny wykonawczej. | Nowe instalacje, obiekty z większą ilością elektroniki i rozbudową pod PV. |
Największy błąd, który widzę w praktyce, to traktowanie rozdziału PEN jak formalności. W rzeczywistości to punkt, od którego wszystko musi być już konsekwentne: osobny PE, osobny N, czytelne oznaczenia i brak przypadkowych mostków. Z tego bezpośrednio wynika działanie RCD, SPD i całej ochrony przeciwporażeniowej.
Jak wpływa na RCD, ograniczniki przepięć i fotowoltaikę
RCD potrzebuje przewidywalnej drogi powrotu
Wyłącznik różnicowoprądowy mierzy, czy prąd wypływający z obwodu wraca tą samą drogą. Jeśli za punktem rozdziału ktoś połączy N z PE, RCD zaczyna widzieć nieprawidłowe prądy upływu i potrafi wyzwalać bez wyraźnej przyczyny. W dobrze wykonanej instalacji to ma być wyjątek, nie codzienność.
W domach najczęściej spotykam RCD 30 mA, bo taki poziom dobrze wspiera ochronę dodatkową w obwodach końcowych. Sam wyłącznik jednak nie załatwia problemu, jeśli instalacja jest źle ułożona. On tylko pokazuje, że coś w układzie nie działa tak, jak powinno.
Ograniczniki przepięć trzeba dobrać do układu
Przy ochronie przeciwprzepięciowej liczy się nie tylko klasa ogranicznika, ale też to, jak jest podłączony. W praktyce w układzie z osobnym PE i N często stosuje się połączenia 2+0 lub 4+0, a w innych wariantach spotyka się inne konfiguracje. Ostateczny dobór zależy również od tego, czy przed ogranicznikiem stoi RCD i jak wygląda cała rozdzielnica.
Ważna jest też długość przewodów. Im krótsze połączenie do SPD, tym lepiej dla skuteczności ochrony. Z praktycznego punktu widzenia walczę o to, by prowadzić je możliwie najkrócej, najlepiej w okolicach 0,5 m, bo każdy dodatkowy łuk i zbędna pętla pogarsza zachowanie układu podczas przepięcia.
Przeczytaj również: Czy można podłączyć uziemienie do neutralnego? Oto niebezpieczeństwa tej praktyki
Fotowoltaika dokłada własne wymagania
Przy PV trzeba patrzeć osobno na stronę AC i DC. Falownik, konstrukcja montażowa, ramy modułów i metalowe elementy dachu powinny być połączone zgodnie z projektem, a nie „na oko”. Jeśli budynek ma zewnętrzną ochronę odgromową albo znajduje się w miejscu narażonym na przepięcia, ochrona po stronie AC i DC musi być skoordynowana, a nie dobrana przypadkowo.
Najgorsze, co można zrobić, to uznać, że sam montaż paneli „załatwia” temat uziemienia. Nie załatwia. Dobra instalacja PV potrzebuje spójnego systemu: poprawnego PE, sensownego połączenia wyrównawczego, właściwych SPD i porządku w rozdzielnicy. Gdy tego brakuje, pierwsze problemy pojawiają się zwykle przy burzy albo przy uruchomieniu większego obciążenia.
Skoro już wiadomo, jak ten układ współpracuje z zabezpieczeniami, warto spojrzeć na błędy, które najczęściej psują cały efekt.
Najczęstsze błędy przy wykonaniu i modernizacji
- Łączenie N i PE za punktem rozdziału - to najczęstsza przyczyna losowych zadziałań RCD i chaosu w diagnostyce.
- Zbyt długie przewody do SPD - ogranicznik przepięć ma działać blisko początku instalacji, a nie na końcu długiej pętli.
- Mieszanie obwodów z różnych układów - część instalacji po modernizacji, część stara, bez czytelnego opisu i bez logicznego podziału.
- Traktowanie uziomu jak rozwiązania wszystkiego - sam uziom bez połączeń wyrównawczych i pomiarów daje tylko złudzenie bezpieczeństwa.
- Brak ciągłości przewodu ochronnego - to szczególnie groźne przy obudowach metalowych, konstrukcjach PV i urządzeniach z elektroniką mocy.
- Pominięcie pomiarów odbiorczych - bez nich nikt nie potwierdzi, że instalacja faktycznie zadziała przy uszkodzeniu.
W praktyce najbardziej podstępny jest błąd niewidoczny na pierwszy rzut oka: wszystko wygląda poprawnie, ale przewody zostały połączone tak, że instalacja działa tylko dlatego, że nie trafiła jeszcze na poważniejszy test. Dlatego przed odbiorem warto przejść przez konkretną listę kontrolną, a nie opierać się na wrażeniu z rozdzielnicy.
Co sprawdzić przed odbiorem instalacji albo montażem PV
| Co sprawdzić | Dlaczego to ważne |
|---|---|

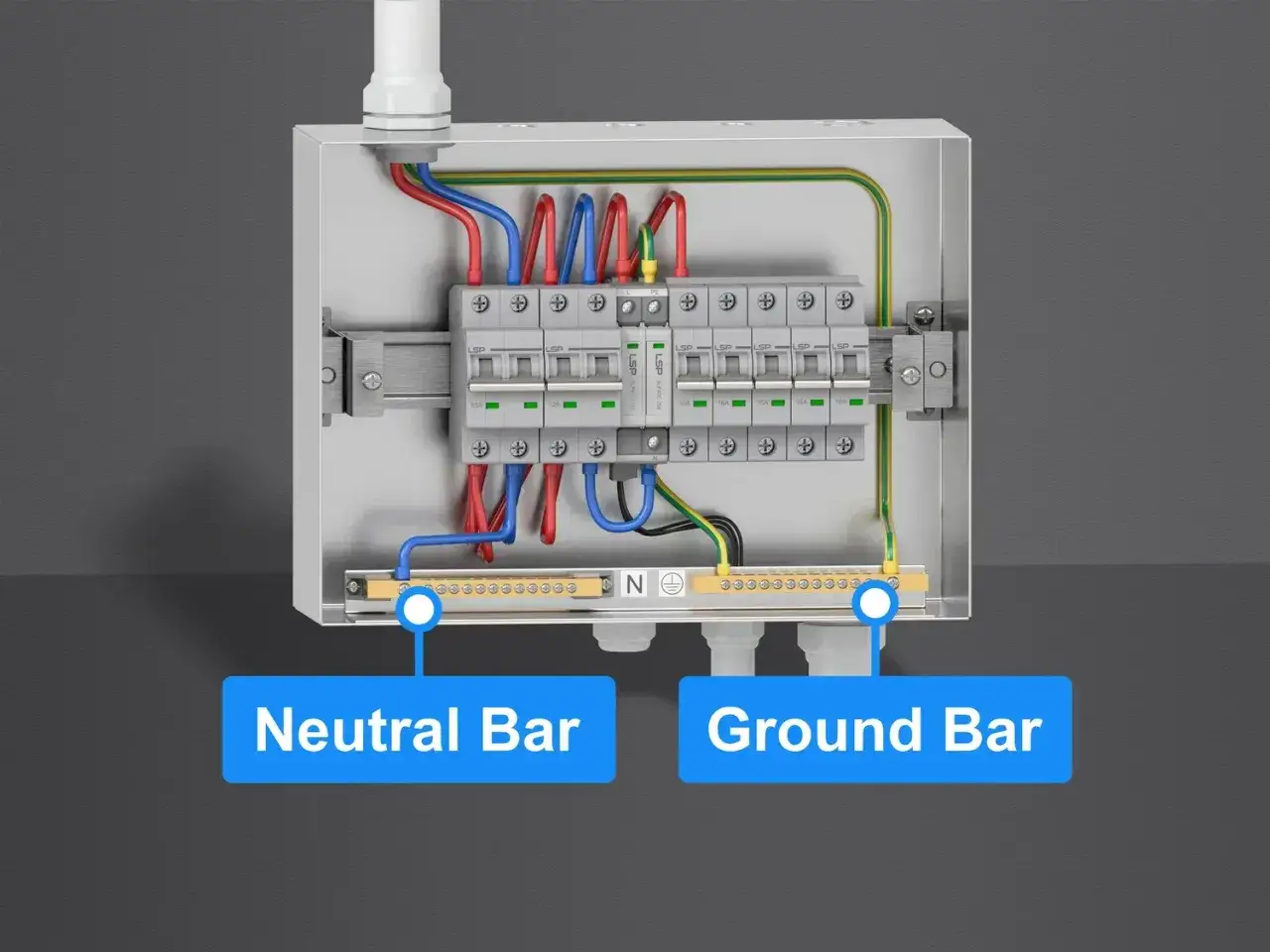

| Czy rozdział PE i N jest wykonany w jednym, jasno opisanym miejscu | To punkt, który decyduje o spójności całej ochrony i o tym, czy instalacja jest czytelna dla serwisu. |
| Czy wszystkie metalowe elementy są objęte połączeniami wyrównawczymi | Ogranicza to różnice potencjałów przy uszkodzeniu i podczas przepięć. |
| Czy wykonano pomiar ciągłości przewodów ochronnych | Bez tego nie wiadomo, czy PE faktycznie tworzy skuteczną drogę dla prądu zwarciowego. |
| Czy sprawdzono skuteczność samoczynnego wyłączenia zasilania | To potwierdza, że zabezpieczenia odłączą obwód w razie awarii. |
| Czy RCD mają właściwy typ i przypisane obwody | Źle dobrany wyłącznik może wyzwalać bez potrzeby albo nie współpracować z częścią odbiorników. |
| Czy SPD są zamontowane blisko początku instalacji i z krótkim okablowaniem | To bezpośrednio wpływa na skuteczność ochrony przeciwprzepięciowej. |
| Czy dokumentacja uwzględnia PV, magazyn energii lub ładowarkę EV | Rozbudowa bez planu zwykle kończy się poprawkami w rozdzielnicy po kilku miesiącach. |
Jeśli instalacja ma być rozbudowywana etapami, zostawiam w rozdzielnicy zapas miejsca i sensowny porządek już na starcie. To banalna rada, ale właśnie ona często decyduje o tym, czy późniejszy montaż PV, magazynu energii albo ładowarki będzie prosty, czy zamieni się w przeróbkę całej rozdzielnicy.
Trzy decyzje, które robią największą różnicę
Gdybym miał wskazać trzy rzeczy, które naprawdę przesądzają o jakości całego układu, wybrałbym właśnie te:
- Rozdziel PE i N raz, porządnie i w czytelnym miejscu - bez prowizorek i bez późniejszych mostków.
- Dobierz ochronę do realnej instalacji - RCD, SPD i połączenia wyrównawcze muszą pracować jako jeden system.
- Planuj z zapasem pod przyszłą rozbudowę - przy PV i nowoczesnych odbiornikach oszczędność miejsca w rozdzielnicy szybko się mści.
W dobrze zaprojektowanej instalacji nie chodzi o sam techniczny skrót, tylko o spójność całego układu: uziemienia, ochrony przeciwporażeniowej, przeciwprzepięciowej i połączeń wyrównawczych. Jeśli te elementy są zrobione konsekwentnie, instalacja staje się przewidywalna, bezpieczna i gotowa na rozbudowę, a to w domu z fotowoltaiką daje realną różnicę na lata.
