Wynik pomiaru uziemienia nie jest tylko liczbą do odhaczenia w protokole. To sygnał, jak zachowa się instalacja przy zwarciu, przepięciu albo wyładowaniu atmosferycznym, a przy fotowoltaice ma to znaczenie podwójne: dla bezpieczeństwa ludzi i dla trwałości elektroniki. Poniżej rozkładam temat na praktyczne części: co oznacza 30 Ω, kiedy to wystarczy, jak mierzyć uziom i co zrobić, gdy wynik jest za wysoki.
Najważniejsze wnioski o uziemieniu przy 30 Ω
- 30 Ω nie jest uniwersalnym limitem dla każdego uziomu, tylko wartością sensowną w wybranych układach.
- W sieciach nn i przy uziemieniach PEN taki poziom bywa akceptowalny, ale przy ochronie odgromowej i PV zwykle celuje się niżej.
- W fotowoltaice bezpieczniejszym punktem odniesienia jest najczęściej 10 Ω lub mniej dla konstrukcji i układu ochrony.
- Wynik pomiaru zależy od metody, warunków gruntu i tego, czy badany jest pojedynczy uziom, czy cały układ połączonych uziemień.
- Jeśli pomiar wypada słabo, zwykle trzeba poprawić geometrię uziomu, połączenia i kontakt z gruntem, a nie tylko „dobić” kolejny pręt obok starego.
Rezystancja uziemienia 30 ohm nie zawsze oznacza problem
Najpierw porządkujemy pojęcia. Uziom to fizyczny element w gruncie, a uziemienie to cały układ połączeń, który ma bezpiecznie odprowadzić prąd do ziemi. Rezystancja mówi, jak duży opór stawia ten układ przepływowi prądu, więc im niższa wartość, tym lepiej, ale tylko do momentu, w którym patrzymy na właściwy typ instalacji i właściwy cel ochrony.
Ja zawsze zaczynam od pytania: po co ten uziom istnieje? Inaczej ocenia się punkt PEN w linii nn, inaczej uziemienie konstrukcji PV, a jeszcze inaczej uziom odgromowy budynku. 30 Ω może być wartością akceptowalną w jednym miejscu i niewystarczającą w innym, dlatego sama liczba bez kontekstu potrafi bardziej mylić niż pomagać.
W praktyce kluczowe są trzy rzeczy: rodzaj układu sieci, funkcja uziomu i warunki gruntowe. W gruntach o dużej rezystywności, szczególnie tam, gdzie ziemia jest sucha, kamienista albo przemarzająca, ten sam uziom może dać wynik wyraźnie gorszy niż w wilgotnym gruncie gliniastym. To właśnie dlatego jeden wynik nie zamyka tematu, tylko otwiera analizę całego układu.
To prowadzi do ważniejszego pytania: kiedy 30 Ω jeszcze przechodzi, a kiedy trzeba projekt poprawić od razu.
Gdzie 30 Ω bywa wystarczające, a gdzie lepiej zejść niżej
W polskiej praktyce technicznej 30 Ω pojawia się w konkretnych wymaganiach dla uziemień przewodu PEN i wybranych punktów sieci nn. Nie jest to jednak uniwersalny próg „dla wszystkiego”. W ochronie odgromowej i w instalacjach PV standard myślenia jest inny: liczy się nie tylko sam opór, ale też sposób odprowadzenia impulsu, połączenia wyrównawcze i geometria układu.
| Zastosowanie | Jak traktuję 30 Ω | Wniosek praktyczny |
|---|---|---|
| Uziemienie PEN w liniach nn | Może być wartością zgodną z wymaganiami w wybranych punktach sieci. | Tu trzeba patrzeć na projekt, odcinek linii i wymagania lokalne, nie tylko na sam odczyt. |
| Konstrukcja PV i połączenia wyrównawcze | Często to poziom za wysoki jako cel końcowy. | W praktyce dąży się zwykle do 10 Ω lub mniej. |
| Ochrona odgromowa budynku | 30 Ω zwykle nie jest wartością docelową. | Liczy się cały układ LPS, a nie jedna liczba w protokole. |
| Grunt o wysokiej rezystywności | Sam próg może wymagać przeliczenia. | Wtedy ważniejsza staje się geologia gruntu i rozkład uziomów niż proste „tak/nie”. |
Jest jeszcze jeden niuans, o którym łatwo zapomnieć: przy bardzo słabym gruncie normowe progi mogą być zastępowane wartościami obliczonymi z rezystywności gruntu. Innymi słowy, nie zawsze da się ocenić instalację według jednej sztywnej liczby. Dlatego następnym krokiem jest poprawny pomiar, bo bez niego nawet dobre założenia projektowe niewiele znaczą.
Jak poprawnie zmierzyć rezystancję uziomu
Pomiar uziemienia trzeba dobrać do obiektu. Inaczej mierzy się pojedynczy uziom przy domu, inaczej rozbudowany układ połączonych uziemień, a jeszcze inaczej uziemienie odgromowe. Ja patrzę tu przede wszystkim na to, czy wynik będzie wiarygodny, a nie tylko „czy coś się pokaże na ekranie”.

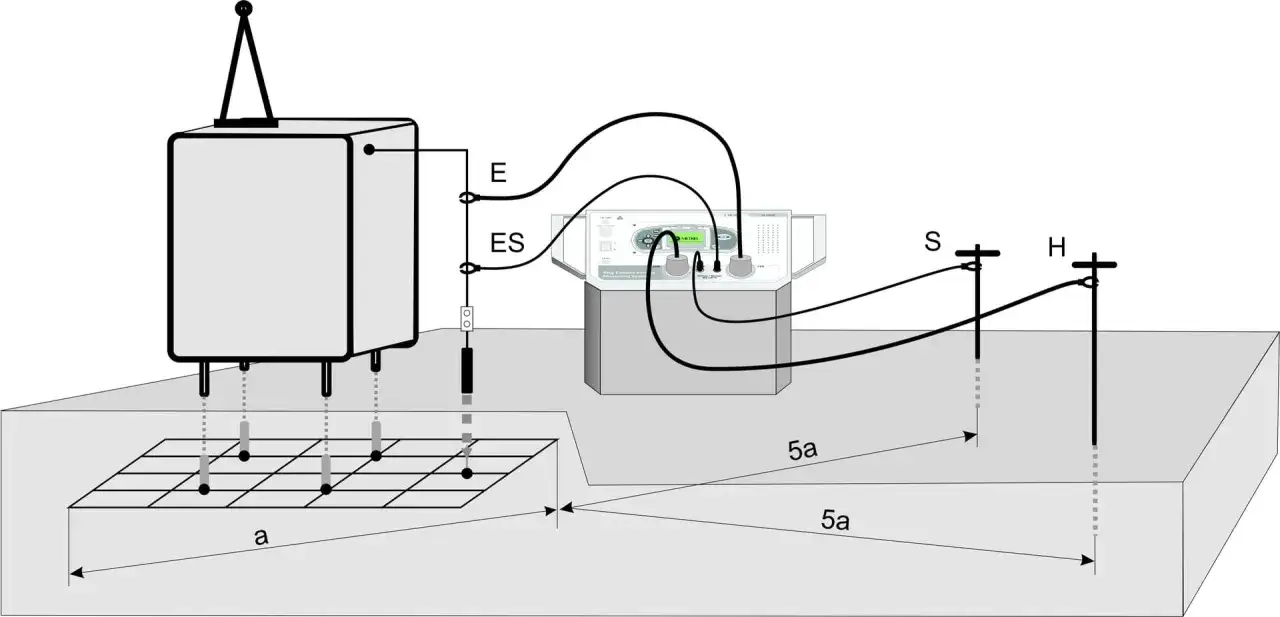

Podstawową metodą jest układ 3p, czyli pomiar trzyelektrodowy z dwiema sondami pomocniczymi. Do uziomu podłącza się obwód prądowy i napięciowy, a wynik wylicza się z napięcia i prądu. W praktyce ważne są dwa parametry miernika: napięcie pomiarowe i prąd. Dla takich badań napięcie jest zwykle ograniczone do 50 V RMS, a na terenach rolnych lub tam, gdzie przebywają zwierzęta gospodarcze, potrzebna bywa możliwość pracy przy 25 V RMS. Przy trudnych warunkach gruntowych sens ma też wyższy prąd pomiarowy, najlepiej powyżej 200 mA.
Metoda 3p
To najbardziej klasyczne rozwiązanie, gdy można rozstawić sondy w terenie i odłączyć badany uziom tam, gdzie jest to wymagane. Sprawdza się dobrze przy ocenie pojedynczego uziomu, ale wymaga staranności: sonda napięciowa musi trafić w strefę potencjału zerowego, a nie „byle gdzie w ziemię”. Jeśli sondy są ustawione źle, wynik może wyglądać poprawnie, a w rzeczywistości nie mieć wiele wspólnego z prawdą.
Metoda dwucęgowa
Ta metoda jest wygodna tam, gdzie uziemienia są już ze sobą połączone i nie chcemy ich rozłączać. Daje szybko wynik dla układu, ale trzeba pamiętać, że mierzony rezultat odnosi się do całego zespołu uziemień, a niekoniecznie do pojedynczego pręta. To dobra technika kontrolna, nie zawsze dobra do oceny jednego, odseparowanego uziomu.
Przeczytaj również: Brak uziemienia w gniazdku - jakie grozi konsekwencje i zagrożenia?
Metoda udarowa
Przy uziemieniach odgromowych zwykły pomiar „statyczny” to za mało, bo piorun nie działa jak spokojny prąd laboratoryjny. Dlatego stosuje się metodę udarową, która lepiej odwzorowuje warunki impulsowe. Tu nie chodzi wyłącznie o rezystancję, ale też o zachowanie układu przy szybkim, energicznym impulsie. Dla instalacji odgromowych to ważniejsze niż pozornie ładny wynik z metody klasycznej.
Najczęstsze błędy widzę zwykle w tych samych miejscach: sondy ustawione zbyt blisko uziomu, pomiar wykonywany w przypadkowych warunkach gruntowych, brak rozróżnienia między pojedynczym uziomem a całym układem oraz mylenie rezystancji uziemienia z rezystancją izolacji. Jeśli ktoś chce wyciągnąć sensowny wniosek z wyniku, musi najpierw wiedzieć, co dokładnie mierzy.
To ważne także dlatego, że wysoki wynik nie zawsze oznacza „zły uziom”. Czasem oznacza po prostu, że uziom pracuje w trudnym gruncie albo że jego geometria wymaga poprawy.
Skąd bierze się wysoki wynik i jak go obniżyć bez zgadywania
Gdy rezystancja wychodzi za duża, nie zaczynam od dokładania kolejnych elementów na ślepo. Najpierw szukam przyczyny. Wysoki wynik najczęściej bierze się z jednego z pięciu powodów: zbyt suchego lub zamarzniętego gruntu, za małej powierzchni kontaktu z ziemią, źle wykonanych połączeń, korozji albo zbyt małej liczby uziomów pracujących wspólnie.
- Zbyt krótki uziom pionowy daje ograniczony efekt, zwłaszcza w suchym gruncie.
- Jeden pręt wbity „na próbę” rzadko rozwiązuje problem na dobre.
- Luźne zaciski i korozja potrafią zepsuć cały układ, mimo poprawnego projektu.
- Zbyt gęsto dołożone pręty często nie obniżają wyniku tak mocno, jak oczekuje inwestor.
- Błąd pomiaru bywa najprostszym wyjaśnieniem, zanim zacznie się kosztowna modernizacja.
Jeśli mam wskazać najskuteczniejsze działania naprawcze, to zwykle są to: rozbudowa uziomu otokowego, dołożenie dobrze rozmieszczonych elektrod pionowych, poprawa połączeń wyrównawczych i zadbanie o antykorozyjność. W ochronie odgromowej uziom otokowy prowadzi się zwykle na głębokości co najmniej 0,6 m i w odległości około 1 m od ścian obiektu, bo taki układ lepiej stabilizuje parametry w czasie.
W praktyce najwięcej daje nie „magiczne” obniżenie jednej wartości, tylko powiększenie geometrii układu. Uziom ma większą skuteczność, gdy obejmuje szerszy obszar gruntu, a nie gdy kilka elementów stoi ciasno obok siebie. To właśnie dlatego dobrze zaprojektowany otok często robi większą różnicę niż kolejny pojedynczy pręt.
Dlaczego w fotowoltaice warto dążyć niżej niż 30 Ω
Przy instalacjach PV 30 Ω to zwykle za wysoki poziom, jeśli mówimy o konstrukcji nośnej, ochronie przepięciowej i połączeniach wyrównawczych. W praktyce układ powinien być przygotowany tak, by bezpiecznie odprowadzać nie tylko prąd uszkodzeniowy, ale też impulsy przepięciowe i skutki wyładowań atmosferycznych. Sama rezystancja nie załatwia więc całego problemu, ale jest jednym z pierwszych filtrów oceny.

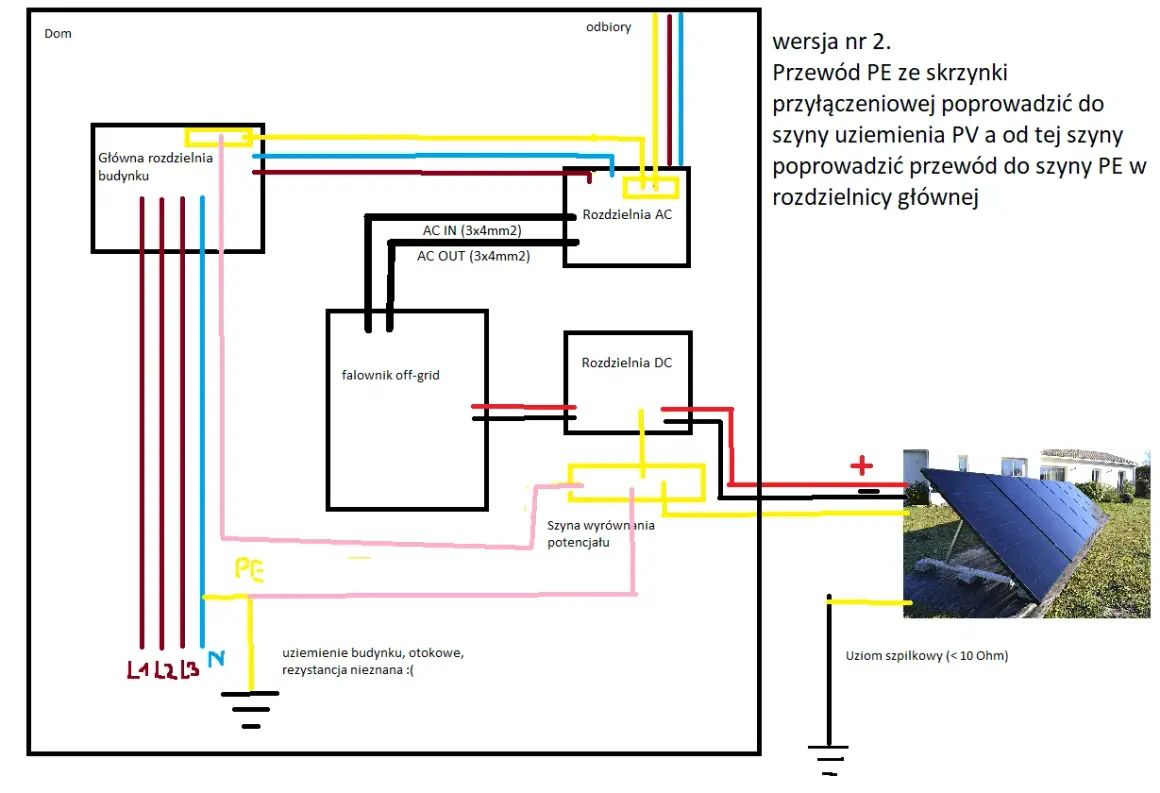

W dobrze zaprojektowanej instalacji PV wszystkie metalowe elementy powinny być objęte połączeniami wyrównawczymi. Konstrukcję stołów i wsporników uziemia się zwykle przewodem o przekroju minimum 6 mm² Cu, a gdy trzeba połączyć elementy zewnętrznego systemu ochrony odgromowej, pojawiają się większe przekroje, często 16 mm² Cu. To nie jest detal księgowy. To różnica między układem, który naprawdę wyrównuje potencjały, a takim, który tylko wygląda poprawnie na papierze.
W farmach i większych instalacjach PV zwracam też uwagę na prowadzenie przewodów. Duże pętle kablowe zwiększają ryzyko indukowanych przepięć, więc poprawny układ tras kablowych ma realny wpływ na bezpieczeństwo. Jeśli długość przewodów między panelami a falownikiem przekracza 10 m, zwykle dochodzi dodatkowy ogranicznik przepięć, bo ochrona musi być dopasowana do rzeczywistej geometrii instalacji, a nie tylko do schematu ideowego.
W tym właśnie miejscu 30 Ω przestaje być wygodną „liczbą graniczną”. W PV ważniejszy jest cały system: uziom, połączenia wyrównawcze, ograniczniki przepięć, separacja od instalacji odgromowej i sposób prowadzenia przewodów. To dlatego w praktyce lepiej projektować z zapasem, niż później ratować instalację po pierwszej burzy.
Jak utrzymać dobry wynik po odbiorze i nie stracić go po jednym sezonie
Nawet dobrze wykonany uziom potrafi z czasem pracować gorzej. Wpływa na to wilgotność gruntu, korozja, osiadanie terenu, roboty ziemne w pobliżu obiektu i późniejsze modernizacje, zwłaszcza przy rozbudowie PV. Dlatego nie traktuję pomiaru jako jednorazowej formalności, tylko jako punkt odniesienia do dalszej eksploatacji.
- Sprawdzaj uziemienie po większych pracach ziemnych i po rozbudowie instalacji PV.
- Kontroluj połączenia, zaciski i miejsca narażone na korozję.
- Porównuj wyniki z różnych okresów, ale zawsze z uwzględnieniem warunków gruntu.
- Nie odkładaj modernizacji, jeśli wynik rośnie z sezonu na sezon.
- Przy każdym odbiorze zapisuj metodę pomiaru i układ badanego uziomu, bo bez tego późniejsze porównania są mało wartościowe.
