W obwodach domowych B16 oznacza 16 A prądu znamionowego i charakterystykę B, czyli zabezpieczenie, które ma reagować szybko przy przeciążeniu i zwarciu. Jeśli chcesz ocenić, czy pod takim wyłącznikiem zmieści się czajnik, płyta, ładowarka auta albo falownik PV, trzeba przełożyć ampery na kilowaty i uwzględnić kilka praktycznych ograniczeń. Właśnie o tym jest ten tekst: o prostym przeliczniku, realnym zapasie mocy i typowych pułapkach, które powodują, że instalacja wybija mimo pozornie poprawnych obliczeń.
Najważniejsze liczby dla B16
- W instalacji jednofazowej 230 V B16 daje teoretycznie 3,68 kW.
- Przy obciążeniu z niższym współczynnikiem mocy realna moc użytkowa spada, np. do ok. 3,3 kW przy cosφ 0,9.
- W trzech fazach 400 V to około 11,1 kW, ale tylko przy równomiernym rozłożeniu obciążenia.
- „B” opisuje charakterystykę zadziałania, a nie moc urządzenia.
- Na wynik wpływają m.in. temperatura, długość obwodu, typ odbiornika i prąd rozruchowy.
Ile mocy daje B16 przy 230 V
Najprościej liczę to ze wzoru P = U × I × cosφ. Przy typowym napięciu 230 V i obciążeniu rezystancyjnym, gdzie cosφ jest bliski 1, wychodzi 230 × 16 = 3680 W, czyli około 3,68 kW. To jest odpowiedź bazowa, ale nie jedyna, bo w praktyce liczy się też rodzaj odbiornika. Potocznie mówi się „bezpiecznik”, ale technicznie chodzi o wyłącznik nadprądowy z charakterystyką B.| Warunek | Przybliżona moc | Co to oznacza w praktyce |
|---|---|---|
| 230 V, cosφ = 1 | 3,68 kW | Grzałki, czajniki, piece o stabilnym poborze |
| 230 V, cosφ = 0,9 | 3,31 kW | Urządzenia z niewielką reaktancją lub elektroniką zasilania |
| 230 V, cosφ = 0,8 | 2,94 kW | Silniki, pompy, część urządzeń z przetwornicą |

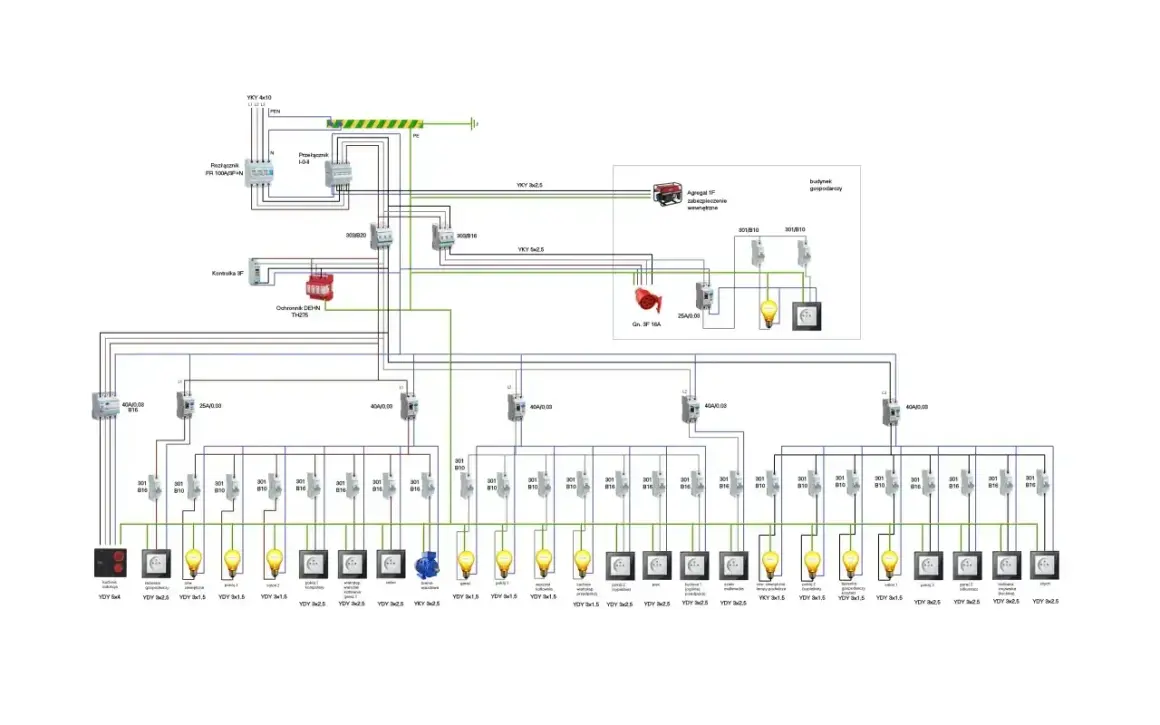

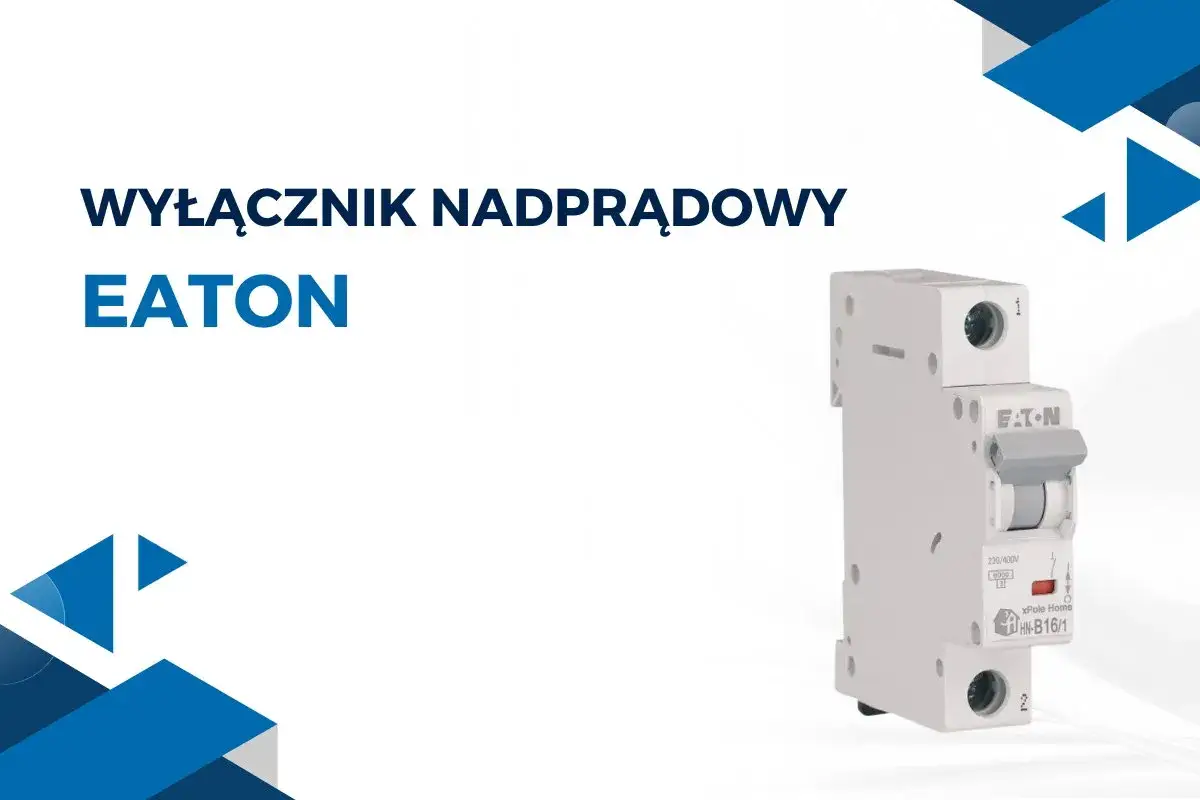

W kartach katalogowych producentów, takich jak ABB i Eaton, charakterystyka B oznacza zadziałanie bezzwłoczne mniej więcej przy 3-5 krotności prądu znamionowego. To ważne, bo 16 A nie jest „mocą urządzenia”, tylko progiem prądowym zabezpieczenia. Właśnie dlatego sama arytmetyka amperów to za mało, a kolejne ograniczenia wychodzą dopiero przy realnym obciążeniu.
Dlaczego realna moc bywa niższa niż sama matematyka
Ja patrzę na B16 jak na wartość katalogową, a nie gwarancję, że zawsze dostaniesz pełne 3,68 kW bez żadnych konsekwencji. Jeśli obwód jest ciepły, w rozdzielnicy siedzi kilka aparatów obok siebie albo odbiornik ma duży prąd rozruchowy, zapas topnieje szybciej, niż sugeruje sam rachunek.
- Współczynnik mocy - przy odbiornikach indukcyjnych i części elektroniki moc czynna jest niższa niż iloczyn U × I.
- Temperatura - ABB podaje, że przy wyższej temperaturze dopuszczalny prąd może spadać o ok. 6% na każde 10°C.
- Sąsiednie aparaty - kilka wyłączników obok siebie nagrzewa rozdzielnicę i obniża komfort pracy zabezpieczenia.
- Prąd rozruchowy - krótki skok poboru może wyzwolić B16, mimo że moc znamionowa urządzenia wygląda niewinnie.
W praktyce, jeśli obwód ma pracować długo blisko granicy, zostawiam zapas 10-20% i nie projektuję go „na styk”. To szczególnie ważne przy ogrzewaniu, sprzęcie z kompresorem i urządzeniach, które nie pobierają prądu równomiernie od pierwszej do ostatniej sekundy pracy. Dzięki temu przechodzimy od teorii do rzeczywistych przykładów z domu.
Jak policzyć to na przykładach z domu
Najlepiej widać to na konkretnych urządzeniach. Czajnik 2,0 kW zwykle nie robi problemu, ale czajnik, mikrofalówka i płyta na jednym obwodzie potrafią już przekroczyć granicę B16, zwłaszcza gdy pracują jednocześnie.
| Urządzenie lub zestaw | Moc orientacyjna | Ocena przy B16 |
|---|---|---|
| Czajnik elektryczny | 2,0-2,2 kW | Zwykle bezpiecznie, jeśli obwód nie jest dociążony czymś innym |
| Grzejnik olejowy | 2,0 kW | Zazwyczaj tak, ale nie na obwodzie z innymi dużymi odbiornikami |
| Płyta indukcyjna jednofazowa | 3,0-3,7 kW | Na granicy, często wymaga ograniczenia mocy |
| Bojler elektryczny | 2,0-3,0 kW | Zwykle tak, ale przy długiej pracy warto pilnować temperatury rozdzielnicy |
| Pompa lub kompresor | 0,75-1,5 kW | Moc nominalna niska, lecz rozruch może wyzwolić zabezpieczenie |
| Ładowarka EV 1-fazowa | 3,6 kW / 16 A | Pasuje tylko wtedy, gdy obwód jest dedykowany |
Jeśli dwa urządzenia z tabeli pracują jednocześnie, sumujesz ich pobór, a nie wybierasz tylko większą wartość. To banalne, ale właśnie tutaj najczęściej pojawia się błąd: ktoś liczy jedno urządzenie, a w praktyce włącza jeszcze piekarnik, suszarkę albo ładowanie auta. Gdy układ wchodzi w trzy fazy, arytmetyka zmienia się jeszcze bardziej.
Co zmienia instalacja trójfazowa i fotowoltaika
W trójfazie sprawa wygląda inaczej: 400 V × 16 A × 1,732 daje około 11,1 kW, ale tylko wtedy, gdy obciążenie jest równomiernie rozłożone na wszystkie fazy. Jeśli jedna faza jest dociążona mocniej, a pozostałe prawie puste, cały układ nie zachowuje się jak proste 11 kW z jednego obwodu. To częsty punkt nieporozumień, zwłaszcza przy modernizacjach domów i instalacjach z dodatkowymi odbiornikami.
| Układ | Moc dla B16 | Co trzeba pamiętać |
|---|---|---|
| 1-faza 230 V | 3,68 kW | To najczęstszy przypadek w gniazdach i pojedynczych obwodach |
| 3-fazy 400 V | 11,1 kW | Wynik zakłada równomierne obciążenie wszystkich faz |
W fotowoltaice ten przelicznik pojawia się często przy doborze falownika i zabezpieczeń po stronie AC. Jednofazowe inwertery bardzo często kończą się w okolicy 3,68 kW właśnie dlatego, że to odpowiada 16 A przy 230 V. Przy większych instalacjach sens ma już trójfazowe wyprowadzenie mocy, bo lepiej rozkłada obciążenie w domu i mniej męczy jedną fazę. To miejsce, w którym B16 przestaje być tylko liczbą z rozdzielnicy, a staje się realnym ograniczeniem projektowym.
Kiedy B16 nie wystarczy i nie wolno go po prostu wymieniać
Jeśli B16 wybija, najgorszym odruchem jest wymiana na B20 albo C16 bez sprawdzenia przewodów. Zabezpieczenie dobiera się do całego obwodu: przekroju żył, długości trasy, sposobu ułożenia, warunków chłodzenia i spodziewanego prądu rozruchowego. Sam fakt, że urządzenie „ma tylko 2 kW”, nie oznacza jeszcze, że obwód jest bezpieczny.
- Obwód obsługuje kilka dużych urządzeń naraz.
- Urządzenie ma wysoki prąd startowy, mimo niewielkiej mocy nominalnej.
- Rozdzielnica jest gorąca i ciasno upakowana.
- Kabel jest zbyt długi albo zbyt cienki dla planowanego obciążenia.
- Instalacja była projektowana pod inne urządzenia niż te, które pracują dziś.
| Zabezpieczenie | Moc orientacyjna przy 230 V | Typowe zastosowanie |
|---|---|---|
| B10 | 2,3 kW | Oświetlenie, lżejsze obwody, elektronika |
| B16 | 3,68 kW | Standardowy obwód gniazdowy, pojedyncze większe odbiorniki |
| B20 | 4,6 kW | Silniejsze obwody, ale tylko wtedy, gdy instalacja to przewiduje |
| B25 | 5,75 kW | Obwody dedykowane, wymagające większego zapasu |
Jeśli problemem jest tylko rozruch, a nie stałe przeciążenie, czasem rozważa się charakterystykę C zamiast B, bo znosi wyższe prądy chwilowe. To jednak decyzja po sprawdzeniu instalacji, a nie szybka podmiana „żeby nie wybijało”. Tam zaczyna się już nie tylko komfort, ale też bezpieczeństwo instalacji, więc warto domknąć temat kilkoma praktycznymi kontrolami.
Co jeszcze sprawdzić, zanim uznasz B16 za wystarczający
Ja w takich sytuacjach zawsze sprawdzam trzy rzeczy: jaka jest moc urządzeń, jaki jest przekrój i sposób ułożenia przewodów oraz czy obwód nie pracuje w zbyt wysokiej temperaturze. Dopiero potem ma sens rozmowa o zmianie zabezpieczenia albo wydzieleniu osobnego obwodu. Dobrze dobrany B16 ma chronić instalację, a nie być testowany do granic możliwości.- Sprawdź, czy obciążenie jest stałe, czy tylko chwilowe.
- Policz sumę wszystkich urządzeń pracujących jednocześnie.
- Zweryfikuj, czy obwód nie ma zbyt małego zapasu na rozruch.
- Uwzględnij temperaturę rozdzielnicy i gęstość upakowania aparatów.
- Jeśli to PV, ładowarka lub płyta, rozważ osobny, dedykowany obwód.
W praktyce odpowiedź na pytanie o moc B16 jest prosta tylko na pierwszym poziomie: w jednej fazie to około 3,68 kW. Drugi poziom jest ważniejszy, bo pokazuje, kiedy ta liczba działa, a kiedy staje się wyłącznie punktem odniesienia. Jeśli spojrzysz na instalację jak na całość, a nie jak na sam wyłącznik, unikniesz większości problemów z wyzwalaniem i przeciążeniem.
