Zabezpieczenie przedlicznikowe to jeden z tych elementów instalacji, o których mało kto myśli, dopóki nie zacznie wybijać albo nie trzeba zwiększyć mocy przyłączeniowej. W praktyce decyduje o bezpieczeństwie układu pomiarowego, granicy dostępnej mocy i tym, czy modernizacja domu pójdzie bez zaskoczeń. W tym tekście wyjaśniam, gdzie ten element się znajduje, jak działa, kiedy wymaga interwencji operatora i co warto sprawdzić przy fotowoltaice, pompie ciepła albo ładowarce do auta.
Najważniejsze informacje, które warto mieć pod ręką
- Element jest montowany przed licznikiem i zwykle jest plombowany przez operatora.
- Dobiera się go do mocy przyłączeniowej, przekroju przewodów i układu zasilania, a nie „na wyczucie”.
- Jeśli wybija, najczęstszą przyczyną jest przeciążenie, zwarcie albo zbyt duży jednoczesny pobór energii.
- Przy częściach po stronie operatora nie wolno samodzielnie zrywać plomb ani wymieniać zabezpieczenia.
- Fotowoltaika, pompa ciepła i ładowarka EV często zmieniają bilans mocy bardziej, niż widać to na pierwszy rzut oka.

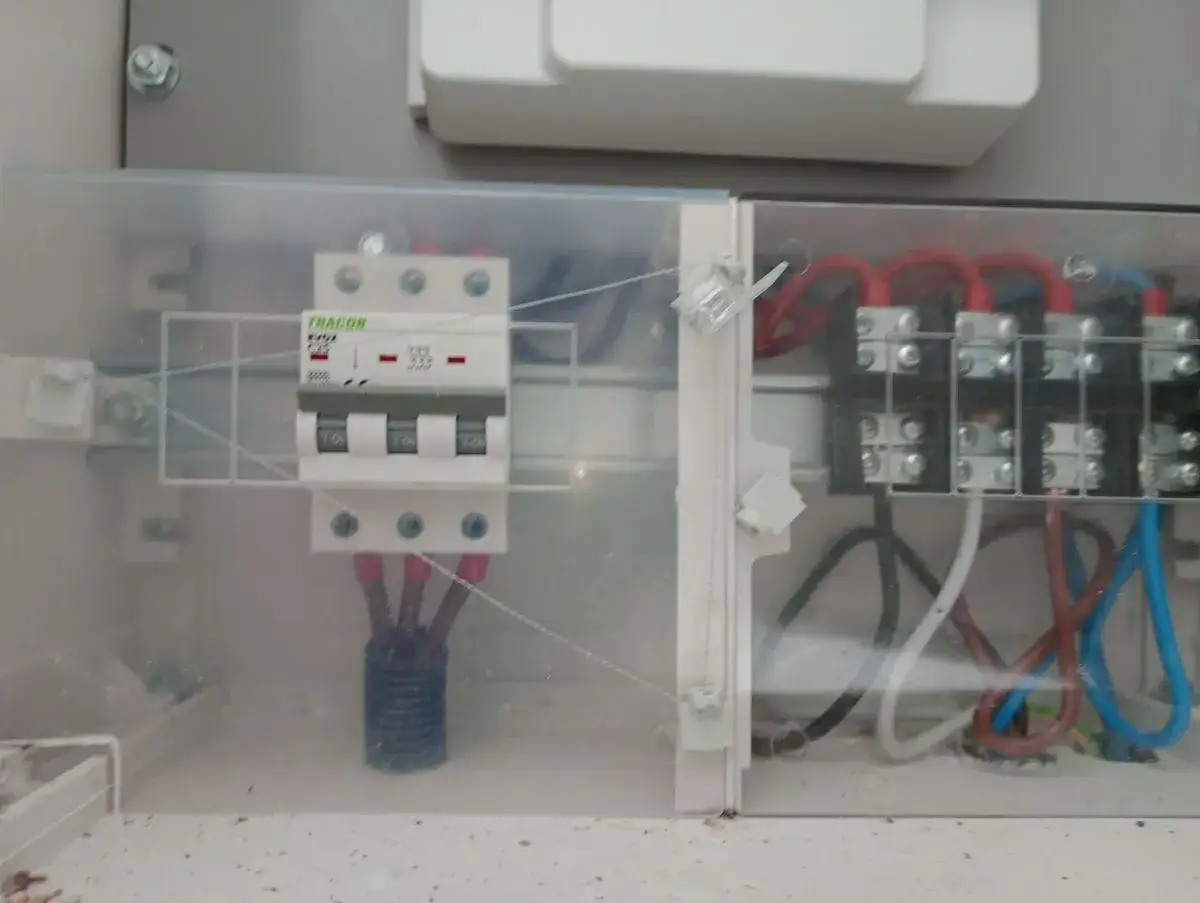

Gdzie jest bezpiecznik przed licznikiem i co chroni
Najprościej mówiąc, to element zamontowany między siecią operatora a licznikiem, czyli po stronie zasilania, zanim energia trafi do układu pomiarowego i dalej do instalacji odbiorcy. PGE Dystrybucja definiuje go jako zabezpieczenie zainstalowane najbliżej układu pomiarowo-rozliczeniowego od strony sieci operatora i zaplombowane przez operatora. Układ pomiarowo-rozliczeniowy to po prostu zestaw służący do pomiaru energii do rozliczeń, a nie część instalacji, którą użytkownik powinien dowolnie przerabiać.
W praktyce ten przedlicznikowy bezpiecznik chroni przede wszystkim tor zasilania, licznik oraz odcinek przewodów prowadzących do miejsca pomiaru. Jeśli pojawi się przeciążenie albo zwarcie, ma zadziałać zanim uszkodzenie rozleje się dalej po instalacji. Ja patrzę na ten element jak na granicę: od niego zaczyna się część obsługiwana przez operatora, a kończy to, co zwykle należy już do właściciela budynku lub mieszkania.
To właśnie dlatego nie warto traktować go jak zwykłego bezpiecznika w rozdzielnicy. Żeby dobrze zrozumieć jego rolę, trzeba jeszcze wiedzieć, jak reaguje na przeciążenie i czym różni się od innych aparatów ochronnych.
Jak działa i czym różni się od zwykłego bezpiecznika w domu

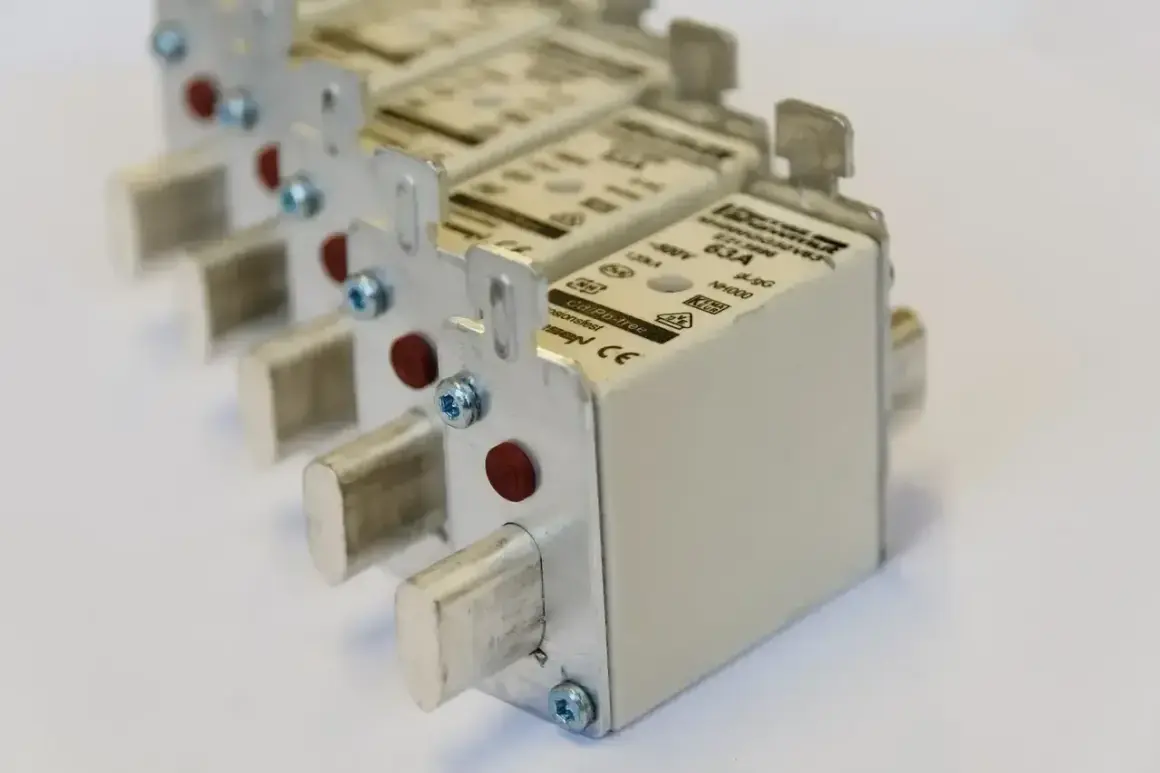

Mechanizm działania jest prosty: gdy prąd przekracza bezpieczny poziom albo pojawia się zwarcie, element odcina zasilanie. W starszych układach spotyka się wkładki topikowe, które po zadziałaniu trzeba wymienić. W nowszych rozwiązaniach pojawiają się też wyłączniki nadprądowe, które można ponownie załączyć po usunięciu przyczyny. Zdarzają się również układy ograniczające moc, w których aparatura kontroluje, czy pobór nie przekracza ustalonego limitu.
| Rozwiązanie | Jak reaguje | Co to oznacza w praktyce |
|---|---|---|
| Wkładka topikowa | Przepala się przy przeciążeniu lub zwarciu | Po zadziałaniu trzeba ją wymienić, więc awaria zwykle wymaga wizyty fachowca |
| Wyłącznik nadprądowy | Odcina obwód i można go ponownie załączyć | Najpierw trzeba usunąć przyczynę, inaczej problem wróci natychmiast |
| Ogranicznik mocy | Reaguje na przekroczenie ustalonego poboru | Przydaje się tam, gdzie trzeba pilnować limitu obciążenia i selektywności |
Wyłącznik różnicowoprądowy nie pełni tej samej funkcji. On reaguje na upływ prądu do ziemi i ma chronić ludzi przed porażeniem, a nie tylko tor zasilania przed nadmiernym obciążeniem. To częste źródło nieporozumień: klient mówi „wybiło zabezpieczenie”, ale nie wie, czy chodzi o różnicówkę, nadprądówkę czy właśnie aparat przed licznikiem.
Jeżeli w domu masz kilka dużych odbiorników, sama nazwa aparatu ma drugorzędne znaczenie. Najważniejsze jest to, czy jego wartość odpowiada rzeczywistemu obciążeniu instalacji. I to prowadzi do najważniejszego pytania: jak dobrać właściwy prąd znamionowy.
Od czego zależy dobór właściwej wartości
Dobór nie opiera się na jednym parametrze. Trzeba patrzeć na cały układ: moc przyłączeniową, liczbę faz, przekrój przewodów, długość przyłącza i to, jakie odbiorniki mają pracować jednocześnie. Prąd znamionowy oznacza wartość, którą aparat może przenieść w sposób ciągły bez zadziałania, o ile instalacja jest sprawna i warunki pracy nie są skrajne.
| Co sprawdzam | Dlaczego to ważne | Co grozi przy błędzie |
|---|---|---|
| Moc przyłączeniowa | Wyznacza, ile energii może realnie dostarczyć sieć do budynku | Zbyt mała wartość oznacza częste wyłączenia przy zwykłym użytkowaniu |
| Liczba faz i rozkład obciążenia | Nierówny pobór potrafi przeciążyć jedną fazę, mimo że całość wygląda „normalnie” | Zadziałanie zabezpieczenia przy pozornie niewielkim zużyciu |
| Przekrój i stan przewodów | To przewody muszą bezpiecznie przenieść prąd | Za wysoka wartość zabezpieczenia może nie ochronić kabla |
| Planowane odbiorniki | Płyta indukcyjna, pompa ciepła, bojler czy ładowarka EV potrafią zmienić profil poboru | Instalacja może działać poprawnie dziś, a być za słaba po modernizacji |
| Wymagania operatora | To one określają, jak wygląda formalna ścieżka przyłączenia i zmiany parametrów | Może być potrzebny wniosek, a czasem także przebudowa przyłącza |
W praktyce sieci dystrybucyjnych granica 40 kW i 63 A nie jest przypadkowa. Po jej przekroczeniu wchodzisz zwykle w bardziej rozbudowaną procedurę przyłączeniową albo inną grupę rozliczeń, więc nie chodzi już tylko o wymianę jednego elementu w skrzynce. Jeśli ktoś planuje rozbudowę domu albo zwiększenie poboru, warto myśleć o całym układzie, a nie tylko o samym bezpieczniku.
Jeżeli zabezpieczenie wybija już teraz, trzeba ustalić, czy to jednorazowy epizod, czy sygnał, że instalacja pracuje na granicy. I właśnie od tego zależy dalsza reakcja.
Co robić, gdy bezpiecznik przed licznikiem wybija
Najpierw odłącz albo wyłącz największe odbiorniki i sprawdź, czy problem pojawia się od razu po ponownym załączeniu. Jeśli tak, przyczyna może leżeć w jednym urządzeniu, przeciążonym obwodzie albo w uszkodzeniu przewodu. Enea Operator przypomina, że gdy zadziałają bezpieczniki przedlicznikowe, do których nie ma się dostępu, należy powiadomić pogotowie energetyczne.
| Objaw | Najczęstsza przyczyna | Pierwszy krok |
|---|---|---|
| Wyłącza się od razu po włączeniu jednego urządzenia | Zwarcie albo uszkodzony sprzęt | Odłącz urządzenie i sprawdź je osobno |
| Problem pojawia się przy kilku odbiornikach naraz | Przeciążenie i zbyt mała rezerwa mocy | Ogranicz jednoczesną pracę urządzeń |
| Nie masz dostępu do elementu przed licznikiem | Awaria po stronie operatora albo w części plombowanej | Zgłoś sprawę na pogotowie energetyczne |
| Problem wraca mimo odłączenia części odbiorników | Uszkodzenie instalacji albo przewodów | Wezwij elektryka z uprawnieniami |
W takich sytuacjach nie warto próbować „na siłę” wielokrotnie załączać zasilania bez usunięcia przyczyny. To tylko wydłuża diagnozę i może pogorszyć stan instalacji. Lepiej dojść do źródła problemu od razu, niż uruchamiać lawinę kolejnych wyłączeń.
To prowadzi do kolejnej ważnej kwestii: kto w ogóle ma prawo dotykać tego elementu i gdzie kończy się odpowiedzialność użytkownika.
Kto odpowiada za ten element i czego nie wolno robić
W praktyce część przed licznikiem jest zwykle po stronie operatora systemu dystrybucyjnego i jest zaplombowana. Użytkownik odpowiada za swoją instalację za licznikiem, czyli za rozdzielnicę, obwody, gniazda, oświetlenie i urządzenia, które z nich korzystają. Ten podział jest ważniejszy, niż wielu osobom się wydaje, bo od niego zależy, kogo trzeba wzywać i za co ponosi się odpowiedzialność.
| Element | Zwykle czyja strefa | Co możesz zrobić |
|---|---|---|
| Bezpiecznik przed licznikiem | Operator | Zgłosić awarię, nie naruszać plomb |
| Licznik energii | Operator | Czekać na wizytę montera lub zgłosić problem z odczytem |
| Instalacja za licznikiem | Właściciel lub użytkownik obiektu | Sprawdzić rozdzielnicę, wyłączyć odbiorniki, wezwać elektryka |
Nie wolno samodzielnie zrywać plomb, omijać zabezpieczenia ani traktować tego aparatu jak zwykłego domowego bezpiecznika. Taki skrót może na chwilę „rozwiązać” problem, ale technicznie tworzy większy kłopot: brak ochrony, niejasną odpowiedzialność i ryzyko uszkodzenia licznika albo przewodów. W domu z fotowoltaiką, pompą ciepła czy ładowarką samochodu elektrycznego to ryzyko rośnie szybciej, niż się wydaje na etapie projektu.
A skoro już przy modernizacji domu jesteśmy, warto spojrzeć szerzej na to, jak nowe urządzenia zmieniają obciążenie całej instalacji.
Jak fotowoltaika i duże odbiorniki zmieniają obciążenie
Sama fotowoltaika nie oznacza automatycznie, że trzeba wymieniać przedlicznikowy bezpiecznik. Problem pojawia się wtedy, gdy do starego przyłącza dochodzą nowe, mocne odbiorniki albo gdy układ był projektowany pod zupełnie inny profil zużycia. W praktyce liczy się nie tylko to, ile energii produkujesz, ale też kiedy i jak ją pobierasz.
Fotowoltaika
Instalacja PV zmienia kierunek przepływu energii, ale nie zawsze zmienia wymagania w taki sposób, jak oczekuje inwestor. Jeśli układ jest dobrze dobrany, a falownik i przyłącze współpracują z istniejącą infrastrukturą, sama mikroinstalacja nie musi być problemem. Inaczej jest przy większych modernizacjach lub przy chęci rozbudowy instalacji, gdzie trzeba już spojrzeć na układ pomiarowy, zabezpieczenia i warunki przyłączenia jako całość.
Pompa ciepła
Pompa ciepła jest świetnym przykładem urządzenia, które pracuje oszczędnie w skali roku, ale potrafi dać wyraźny impuls poboru w konkretnych momentach. Jeśli zimą równocześnie działa dogrzewanie, kuchnia elektryczna i kilka innych odbiorników, słabszy układ zaczyna po prostu nie nadążać. Tu nie chodzi o „wadę” pompy, tylko o brak rezerwy w całej instalacji.
Ładowarka samochodu elektrycznego
Domowa ładowarka 11 kW to często test prawdy dla starego przyłącza. Sama w sobie nie musi być problemem, ale połączona z indukcją, bojlerem, klimatyzacją i resztą domu bardzo szybko pokazuje, czy instalacja ma zapas. Jeśli planujesz taki zestaw, warto od razu założyć bilans wszystkich odbiorników, a nie tylko patrzeć na moc jednej ładowarki.
Przeczytaj również: Jak rozpoznać przepalony bezpiecznik topikowy i uniknąć problemów z prądem
Magazyn energii
Magazyn energii potrafi odciążyć dom w szczycie, ale nie jest magicznym rozwiązaniem na każde ograniczenie. Pomaga wtedy, gdy chcesz lepiej rozłożyć pobór w czasie, jednak nadal trzeba sprawdzić parametry przyłącza, zabezpieczeń i sposób współpracy z resztą układu. Dobrze zaprojektowany magazyn poprawia komfort, ale źle dobrany tylko maskuje problem, który i tak wróci.
Wniosek jest prosty: nie warto myśleć o jednym aparacie w skrzynce, jeśli cała instalacja zmienia się dużo szybciej niż dawniej. I właśnie dlatego przy modernizacji domu najlepiej zacząć od bilansu mocy.
Gdy dom rośnie szybciej niż przyłącze
Jeśli planujesz większą modernizację, zacznij od policzenia jednoczesnego poboru, a nie od zakupu „mocniejszego bezpiecznika”. Ja zwykle patrzę na cztery rzeczy: ile urządzeń może pracować naraz, czy przewody i rozdzielnica mają zapas, czy pojawią się nowe odbiorniki za rok lub dwa oraz czy część obciążeń można odsunąć w czasie.
- Policz jednoczesne obciążenie zamiast sumować wszystkie moce z katalogu.
- Sprawdź stan przewodów i rozdzielnicy, zwłaszcza w starszych budynkach.
- Zostaw rezerwę na przyszłość, jeśli planujesz fotowoltaikę, pompę ciepła albo ładowarkę EV.
- Rozważ przekaźnik priorytetowy, czyli układ, który odłącza mniej ważne odbiorniki, gdy pobór robi się zbyt duży.
- Przy większej mocy składaj wniosek do operatora zamiast samemu ingerować w plombowane elementy.
Przyrost mocy zwykle nie kończy się na samej wymianie aparatu. Jeśli trzeba przebudować przyłącze, dochodzą rzeczywiste nakłady na prace, a przy samym zwiększeniu mocy opłata bywa liczona według stawki za każdy dodatkowy kilowat. Najbezpieczniej traktować ten element nie jako przeszkodę, ale jako sygnał, że instalacja potrzebuje uczciwego przeglądu i dopasowania do obecnych potrzeb domu.
