Najkrótsza odpowiedź na pytanie, jaki bezpiecznik do gniazdek wybrać, brzmi: w typowej domowej instalacji najczęściej spotkasz B16 na obwodzie wykonanym przewodem 3x2,5 mm². To jednak nie jest zasada do bezmyślnego powielania, bo o doborze decydują też długość przewodu, sposób ułożenia, stan instalacji i to, co faktycznie ma być zasilane. W tym tekście pokazuję, jak odróżnić sensowny wybór od ryzykownego skrótu myślowego i na co patrzeć, zanim cokolwiek zmienisz w rozdzielnicy.
Najważniejsze rzeczy, które warto sprawdzić przed wymianą zabezpieczenia
- W zwykłych obwodach gniazdowych najczęściej stosuje się wyłącznik nadprądowy B16.
- Przewód ma pierwszeństwo przed wygodą - bez znajomości przekroju i trasy instalacji nie podnosi się wartości zabezpieczenia.
- Różnicówka 30 mA poprawia ochronę przeciwporażeniową, ale nie zastępuje bezpiecznika nadprądowego.
- Kuchnia, łazienka i urządzenia o dużej mocy powinny mieć wydzielone obwody.
- Częste wyzwalanie to sygnał, że instalacja jest przeciążona albo uszkodzona, a nie powód do montażu „mocniejszego” aparatu.
Co zwykle działa w domowych gniazdach
W mieszkaniu lub domu jednorodzinnym najrozsądniejszym punktem wyjścia jest zabezpieczenie 16 A dla obwodu gniazd ogólnego przeznaczenia. Przy napięciu 230 V daje to teoretycznie około 3680 W, ale ja nie traktuję tego jako zachęty do stałego obciążania obwodu do granic możliwości. To jest limit całego obwodu, a nie jednego pojedynczego gniazda.
W praktyce liczy się też charakter urządzeń. Czajnik, mikrofalówka, suszarka, odkurzacz czy grzejnik przenośny potrafią sumować się szybciej, niż sugeruje pojedyncza tabliczka znamionowa. Dlatego w dobrze zrobionej instalacji nie szuka się „najmocniejszego” zabezpieczenia, tylko takiego, które chroni przewody i nie zmusza domownika do ciągłego resetowania wyłącznika.

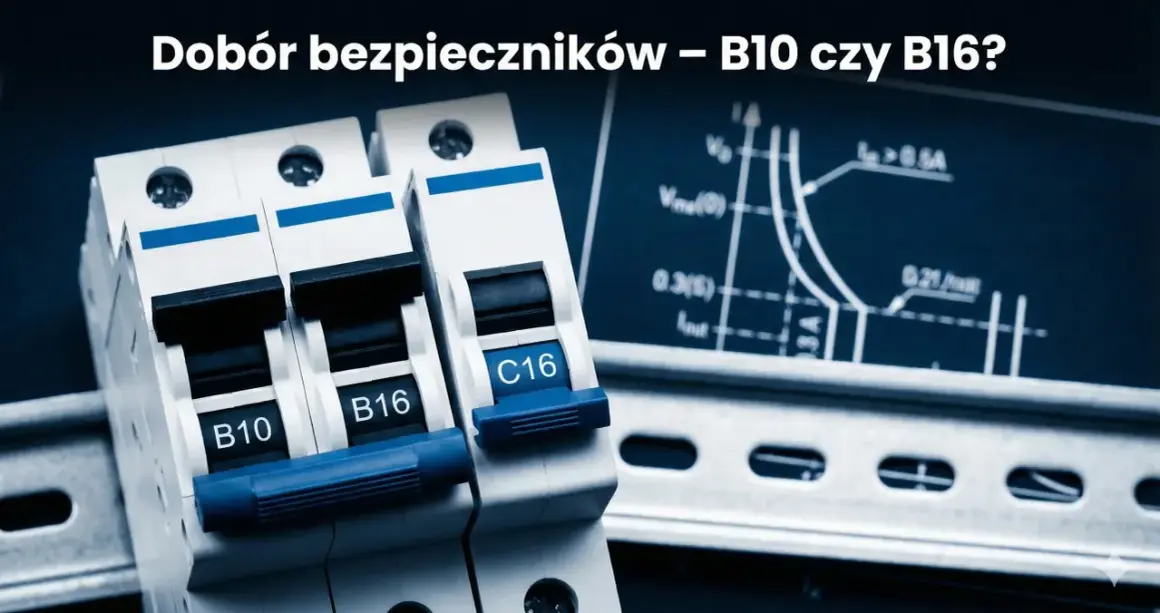

| Oznaczenie | Co oznacza w praktyce | Typowe zastosowanie | Przybliżony limit mocy przy 230 V |
|---|---|---|---|
| B10 | 10 A, szybsze zadziałanie przy przeciążeniu | Lżejsze obwody, często oświetlenie lub słabiej obciążone linie | Około 2300 W |
| B16 | 16 A, najczęstszy wybór w instalacjach domowych | Standardowe obwody gniazdowe | Około 3680 W |
| C16 | 16 A, ale z większą tolerancją na prąd rozruchowy | Sprzęt z większym chwilowym poborem przy starcie | Około 3680 W |
| B20 | 20 A, większy prąd znamionowy | Tylko tam, gdzie instalacja i projekt to przewidują | Około 4600 W |
Jeśli miałbym wskazać jeden wariant dla typowych gniazd w nowej instalacji, powiedziałbym: B16. Ale to nadal nie jest decyzja „z głowy” - zanim ją uznam za właściwą, sprawdzam jeszcze, z jakiego przewodu zrobiono obwód i jakie urządzenia mają z niego korzystać. I właśnie od tego przechodzę dalej.

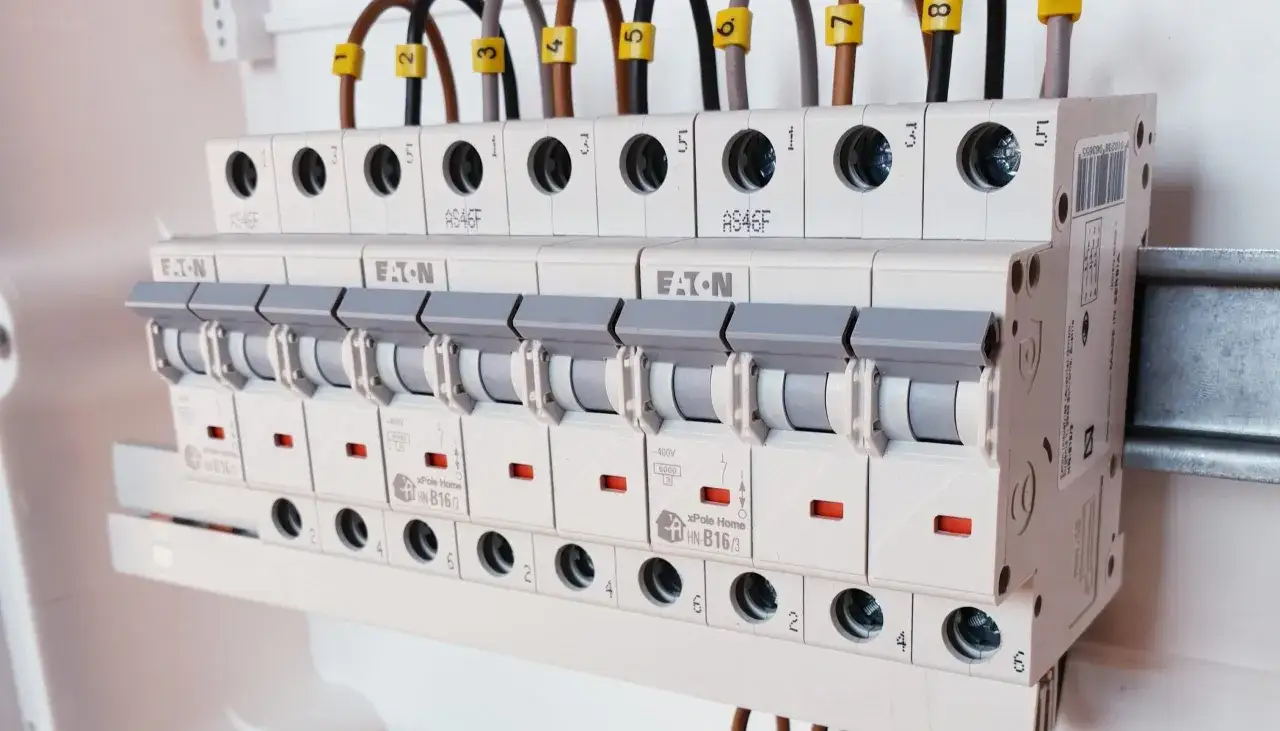

Jak czytać oznaczenia na aparacie w rozdzielnicy
Na obudowie zabezpieczenia widzisz zwykle dwie informacje: literę i liczbę. Liczba mówi o prądzie znamionowym, czyli ile amperów aparat ma przenieść w normalnej pracy. Litera określa charakterystykę zadziałania, czyli jak szybko wyłączy obwód przy przeciążeniu lub zwarciu.
Najczęściej spotkasz charakterystykę B, bo dobrze pasuje do domowych obwodów gniazdowych i oświetleniowych. Charakterystyka C jest bardziej tolerancyjna na krótkie skoki prądu rozruchowego, więc bywa wybierana tam, gdzie start urządzenia chwilowo mocniej obciąża instalację. To nie jest kwestia „lepszy czy gorszy”, tylko dopasowania do konkretnego obciążenia.
Warto też pamiętać o dwóch rzeczach, które często są mylone:
- Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem.
- Wyłącznik różnicowoprądowy reaguje na upływ prądu, czyli pomaga przy ochronie przeciwporażeniowej.
To dwa różne aparaty i jeden nie zastępuje drugiego. W instalacji z gniazdami szczególnie ważne jest połączenie obu funkcji w sensowny sposób, a nie dokładanie kolejnych „mocnych” zabezpieczeń na chybił trafił. Gdy już wiesz, co oznacza symbol na aparacie, trzeba jeszcze sprawdzić sam przewód, bo to on wyznacza realne granice.
Przewód i sposób ułożenia decydują o doborze
W Polsce dla obwodów gniazdowych bardzo często stosuje się przewód 2,5 mm², a dla oświetlenia 1,5 mm². To jednak nadal tylko punkt wyjścia, bo dopuszczalne obciążenie zależy także od długości trasy, sposobu prowadzenia, temperatury otoczenia, liczby przewodów w jednym peszlu i tego, czy instalacja jest prowadzona w tynku, w izolacji, czy w wiązce. Innymi słowy: dwa identyczne przewody mogą mieć w praktyce trochę inne warunki pracy.
Ja zawsze zwracam uwagę na trzy sygnały ostrzegawcze. Pierwszy to stara instalacja aluminiowa lub mieszana. Drugi to długi odcinek zasilający, na przykład do garażu, altany albo pomieszczenia technicznego. Trzeci to obwód, na którym jednocześnie pracuje kilka mocnych odbiorników. Jeśli którykolwiek z tych elementów wchodzi do gry, nie zakładam automatycznie, że wystarczy większy amperaż.
W praktyce wygląda to tak:
- przy przewodzie 1,5 mm² często trzeba myśleć ostrożniej niż przy 2,5 mm²,
- przy długiej trasie spadek napięcia i nagrzewanie przewodu mają większe znaczenie,
- przy instalacji w ociepleniu albo w grupie kilku kabli dopuszczalne obciążenie może spaść,
- przy starych zaciskach i luźnych gniazdach nawet poprawny amperaż nie naprawi problemu.
To właśnie dlatego dobra praktyka instalacyjna nie polega na wymianie zabezpieczenia „na większe”, tylko na sprawdzeniu całego toru: od rozdzielnicy, przez przewód, aż po gniazdo. Następny krok to podział instalacji na sensowne obwody, bo tu najłatwiej uniknąć przeciążeń.
Kuchnia, łazienka i duże odbiorniki potrzebują osobnych obwodów
Przepisy i dobra praktyka prowadzą w tym samym kierunku: w mieszkaniu powinny być wydzielone obwody oświetlenia, gniazd ogólnych, gniazd w łazience, gniazd w kuchni oraz odbiorników wymagających indywidualnego zabezpieczenia. To nie jest biurokratyczny detal. Takie rozdzielenie ogranicza ryzyko przeciążenia i sprawia, że awaria jednego miejsca nie wyłącza połowy domu.
W kuchni to widać szczególnie szybko. Czajnik, ekspres do kawy, mikrofalówka, zmywarka i robot kuchenny potrafią działać osobno bez problemu, ale podłączone równocześnie zaczynają sumować obciążenie w sposób, którego nie widać na pierwszy rzut oka. W łazience dochodzi jeszcze wilgoć, więc tutaj zabezpieczenie i ochrona przeciwporażeniowa mają większe znaczenie niż gdziekolwiek indziej.
| Strefa lub odbiornik | Co robię w praktyce | Dlaczego to ma sens |
|---|---|---|
| Salon, sypialnia, gabinet | Osobny obwód gniazd ogólnych, bez dokładania zbyt wielu ciężkich odbiorników | Łatwiej rozłożyć obciążenie i szybciej znaleźć problem, jeśli się pojawi |
| Kuchnia | Oddzielne obwody dla blatu i urządzeń stałych | To miejsce, w którym moc urządzeń sumuje się najszybciej |
| Łazienka | Wydzielony obwód i ochrona różnicowoprądowa 30 mA | Wyższe wymagania bezpieczeństwa przez wilgoć i warunki użytkowania |
| Urządzenia o dużej mocy | Osobny obwód dla sprzętów pracujących długo lub z dużym poborem | Mniej przeciążeń i mniejsze ryzyko przegrzewania instalacji |
W domach z fotowoltaiką widać to jeszcze wyraźniej, bo łatwiej dokładać kolejne odbiorniki: grzałkę, klimatyzację, osuszacz czy ładowarki. Sama obecność PV nie zmienia magicznie doboru zabezpieczenia gniazdowego, ale często zwiększa liczbę urządzeń pracujących równolegle. A to już jest prosta droga do przeciążenia, jeśli obwody są źle podzielone. Skoro wiemy, jak planować obwody, czas nazwać błędy, które najczęściej psują cały efekt.
Błędy przy wymianie zabezpieczenia, które naprawdę szkodzą
Najgorszy błąd to przekonanie, że jeśli bezpiecznik wybija, wystarczy włożyć większy. To pozornie rozwiązuje problem, ale w rzeczywistości może tylko przesunąć go dalej, aż do przegrzania przewodów, nadpalonego gniazda albo uszkodzonego styku. Z elektryką to działa bardzo źle, bo instalacja nie musi od razu „krzyczeć” - czasem najpierw po prostu się grzeje.
Drugi częsty błąd to mylenie różnicówki z bezpiecznikiem nadprądowym. Różnicówka nie jest po to, żeby wytrzymać większy czajnik. Ona ma odciąć zasilanie, gdy pojawi się prąd upływu, czyli wtedy, gdy bezpieczeństwo człowieka lub instalacji jest zagrożone. Trzeci błąd to bagatelizowanie objawów przeciążenia, bo „jeszcze działa”.
Najczęściej widzę takie sygnały ostrzegawcze:
- gniazdko albo wtyczka robi się ciepła podczas zwykłej pracy,
- pojawia się zapach topionego plastiku lub lekko sczerniałe tworzywo,
- zabezpieczenie wyłącza się przy włączeniu kilku urządzeń naraz,
- światło przygasa, gdy startuje czajnik, odkurzacz albo grzejnik,
- w rozdzielnicy ktoś „na szybko” zamontował aparat o większym prądzie bez sprawdzenia przewodów.
Jeżeli widzisz któryś z tych objawów, nie szukałbym ratunku w mocniejszym bezpieczniku. Najpierw trzeba ustalić przyczynę, bo to ona jest problemem, a nie sam aparat. I właśnie dlatego ostatnią rzeczą, jaką bym zrobił, jest spokojne przełożenie tych zasad na nową albo starą instalację.
Co wybrałbym w praktyce w nowym i starym mieszkaniu
W nowej, dobrze zaprojektowanej instalacji najczęściej wybrałbym B16 dla gniazd ogólnego przeznaczenia, przewód 3x2,5 mm² i dodatkową ochronę różnicowoprądową 30 mA. Do kuchni, łazienki i urządzeń o większej mocy zrobiłbym osobne obwody, bo to daje najwięcej spokoju na co dzień i najmniej przypadkowych wyłączeń. Taki układ nie jest „na bogato”, tylko po prostu rozsądny.
W starszym mieszkaniu z niepewną dokumentacją, przewodami aluminiowymi, zniszczonym osprzętem albo dziwnym podziałem obwodów nie podnosiłbym wartości zabezpieczenia w ciemno. Najpierw sprawdziłbym przekrój, stan gniazd, sposób prowadzenia przewodów i wyniki pomiarów ochronnych. Jeśli instalacja ma już swoje lata, to właśnie pomiary, a nie intuicja, decydują o tym, czy zmiana ma sens.
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: bezpiecznik dobiera się do całego obwodu, a nie do samego gniazdka. Gdy masz wątpliwości co do przewodów, stanu rozdzielnicy albo częstych wyłączeń, lepiej wezwać elektryka niż podnosić amperaż „na próbę”.
