Dobór ochrony przeciwprzepięciowej w domu jednorodzinnym ma sens tylko wtedy, gdy patrzy się na całą instalację, a nie na jeden „mocny” moduł. Odpowiedź na pytanie, jaki ogranicznik przepięć do domu jednorodzinnego wybrać, zależy od sposobu zasilania budynku, obecności instalacji odgromowej, fotowoltaiki i tego, jak wrażliwą elektronikę chcesz chronić. Poniżej rozbijam temat na praktyczne decyzje: co kupić, gdzie to zamontować i kiedy zwykły typ 2 już nie wystarczy.
Najważniejsze decyzje przy doborze ochrony przeciwprzepięciowej

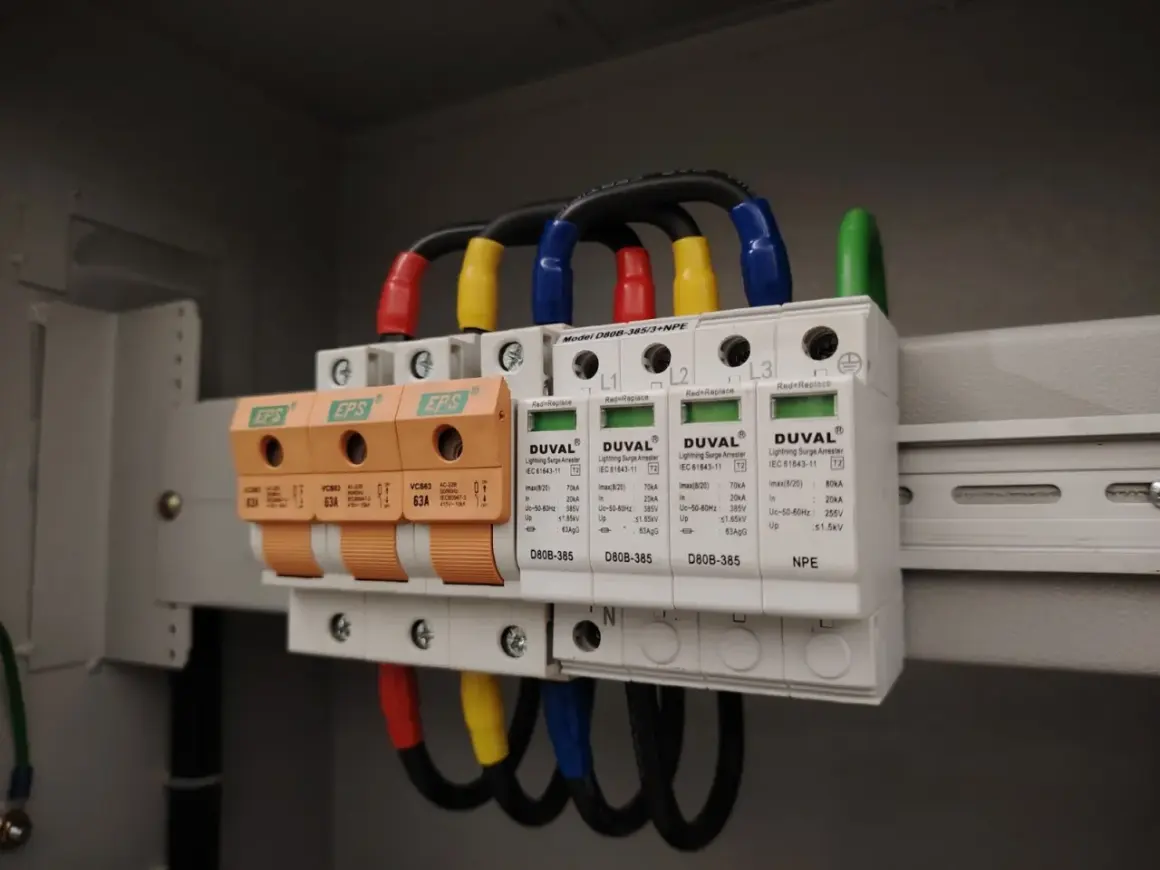

- W większości domów z przyłączem kablowym i bez instalacji odgromowej wystarcza ogranicznik typu 2 w rozdzielnicy głównej.
- Jeśli dom ma przyłącze napowietrzne albo zewnętrzną ochronę odgromową, bezpieczniejszym wyborem jest układ T1+T2.
- Nie myl ogranicznika z bezpiecznikiem: to dwa różne elementy pełniące różne funkcje.
- Przed zakupem sprawdź Uc, Up, Imax lub Iimp, liczbę biegunów i zgodność z układem sieci.
- Przy fotowoltaice zwykle dochodzi osobna ochrona po stronie AC i często także po stronie DC.
- Najczęstszy błąd to kupowanie urządzenia „na kA”, bez sprawdzenia całej rozdzielnicy i uziemienia.
Czym ogranicznik przepięć różni się od bezpiecznika
Ja zaczynam od tej różnicy, bo tu najczęściej pojawia się nieporozumienie. Bezpiecznik chroni instalację przed przeciążeniem i zwarciem, czyli przed zbyt dużym prądem płynącym za długo. Ogranicznik przepięć działa inaczej: ma przejąć krótki, gwałtowny impuls napięciowy i odprowadzić go do uziemienia, zanim uszkodzi elektronikę, falownik, automatykę bramy czy sterownik pompy ciepła.
To znaczy, że bezpiecznik i ogranicznik nie konkurują ze sobą. One pracują razem, ale każdy zabezpiecza coś innego. W praktyce SPD, czyli ogranicznik przepięć, jest wpięty równolegle do instalacji, a nie „w szereg” jak klasyczne zabezpieczenie nadprądowe. Dlatego samo zwiększenie wartości bezpiecznika nie poprawia ochrony przed przepięciem, a czasem wręcz pogarsza całą selektywność układu.
Warto też pamiętać o dobezpieczeniu. Część ograniczników wymaga zabezpieczenia poprzedzającego, część ma je wbudowane, a część współpracuje z istniejącym zabezpieczeniem głównym. Ja zawsze sprawdzam kartę katalogową, bo tu nie ma uniwersalnej reguły „pasuje każdy wyłącznik”. Skoro to już jasne, przejdźmy do najważniejszego wyboru: kiedy wystarczy zwykły typ 2, a kiedy trzeba iść w mocniejszy układ.
Kiedy wystarczy typ 2, a kiedy lepszy jest T1+T2

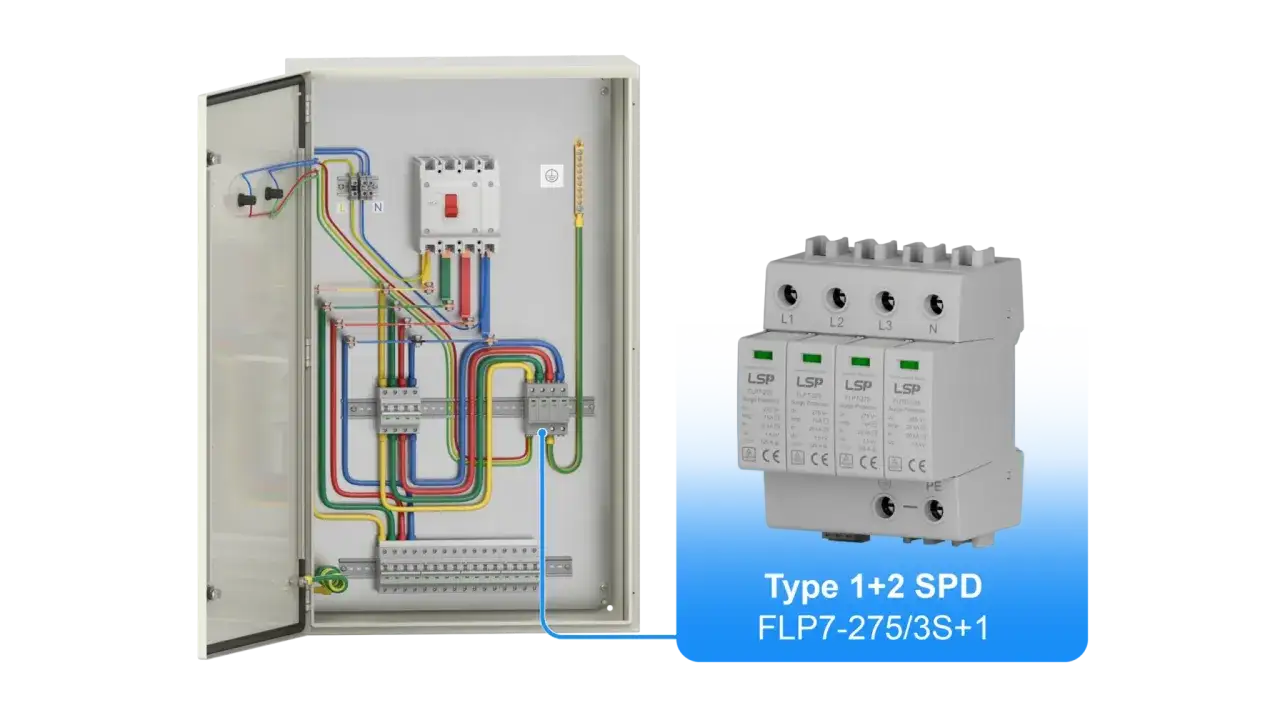

Najprościej rzecz ujmując: typ 2 radzi sobie z typowymi przepięciami łączeniowymi i pośrednimi, a typ 1 bierze na siebie dużo wyższą energię, związaną z bezpośrednim lub bliskim oddziaływaniem pioruna. W domu jednorodzinnym bardzo często spotyka się układ T1+T2, czyli dawną klasę B+C, ale to nie znaczy, że każdy budynek musi od razu dostawać taki sam zestaw.
| Sytuacja w domu | Co zwykle wybieram | Dlaczego to ma sens |
|---|---|---|
| Przyłącze kablowe, brak instalacji odgromowej | Typ 2 w rozdzielnicy głównej | Takie domy są najczęściej narażone na przepięcia pośrednie i łączeniowe, a nie na energię pioruna wprost na wejściu do budynku. |
| Przyłącze napowietrzne | T1+T2 | Linia napowietrzna zwiększa ryzyko większych impulsów na wejściu do instalacji, więc sam T2 bywa zbyt słaby. |
| Dom z zewnętrzną instalacją odgromową | T1+T2 | Jeśli budynek ma LPS, ochronę trzeba projektować bardziej „na wejściu”, a typ 1 jest tu punktem wyjścia. |
| Rozdzielnica podrzędna, garaż, budynek gospodarczy | Dodatkowy typ 2 albo typ 3 | Długie przewody między rozdzielnicami zwiększają ryzyko, więc lokalna ochrona ma realny sens. |
W praktyce nie lubię myśleć o ochronie przeciwprzepięciowej jak o pojedynczym urządzeniu. Lepiej traktować ją jak układ kilku stopni: pierwszy stopień przy wejściu do budynku, drugi w rozdzielnicy, trzeci możliwie blisko wrażliwego sprzętu. T1+T2 daje większy margines bezpieczeństwa, ale w wielu domach zasilanych kablem ziemnym sam typ 2 jest rozsądny i wystarczający. Jeśli nie masz pewności co do sposobu zasilania albo planujesz rozbudowę o PV i automatykę, ja częściej skłaniam się ku mocniejszemu wariantowi.
To prowadzi do kolejnej rzeczy, bez której sam typ ochronnika niewiele znaczy: trzeba sprawdzić jego parametry techniczne, a nie tylko opis handlowy.
Jakie parametry sprawdzić przed zakupem
Przy wyborze nie patrzę wyłącznie na napis „typ 2” albo „B+C”. To dopiero początek. O jakości wyboru decydują też napięcie pracy, poziom ochrony, zdolność odprowadzania energii i dopasowanie do układu sieci. Poniżej najkrótsza praktyczna lista, której sam bym użył przy zakupie do domu.
| Parametr | Co oznacza | Domowy punkt odniesienia |
|---|---|---|
| Uc | Najwyższe napięcie trwałej pracy | Dla instalacji 230/400 V zwykle spotyka się wartości 275 V AC po stronie L-N, ale trzeba dopasować je do konkretnego układu sieci i producenta. |
| Up | Poziom ochrony napięciowej | Im niższy, tym lepiej dla elektroniki; w domu sensowny jest niski poziom ochrony, a nie sam wysoki prąd udarowy. |
| Imax / In | Zdolność odprowadzania prądu udarowego dla typu 2 | W praktyce często pojawiają się wartości rzędu 20-40 kA dla Imax, ale trzeba patrzeć na komplet danych, nie tylko na jedną liczbę. |
| Iimp | Prąd udarowy dla typu 1 | Przy T1+T2 warto szukać parametrów rzędu 12,5 kA na biegun lub więcej, zależnie od urządzenia i układu. |
| Liczba biegunów | Dopasowanie do liczby faz i sposobu pracy neutralnego | Jedna faza to zwykle 1P+N lub 2P, trzy fazy to 3P+N albo 4P. |
| Zgodność z układem sieci | TT, TN-S, TN-C-S, czasem TN-C | To musi pasować do rzeczywistej instalacji, zwłaszcza po rozdziale przewodu PEN. |
| Sygnalizacja i wkłady wymienne | Kontrola stanu ochronnika | W domu to bardzo praktyczne, bo po zadziałaniu od razu widać, czy moduł wymaga wymiany. |
| Dobezpieczenie | Zabezpieczenie poprzedzające wymagane przez producenta | To nie jest detal poboczny, tylko warunek poprawnej pracy całego układu. |
Jeżeli producent podaje tylko „dużo kA”, a nie pokazuje pełnego zestawu parametrów, ja traktuję taki produkt ostrożnie. W domu ważniejsza od marketingowego opisu jest zgodność z siecią, liczba faz i sposób montażu w rozdzielnicy. W starszych instalacjach z układem TN-C sprawa robi się bardziej wrażliwa, bo wszystko zależy od momentu rozdziału PEN i od tego, czy ochronnik pracuje w odpowiednim układzie. Z takim zapleczem łatwiej przejść do praktyki, czyli do tego, co zmienia fotowoltaika i nowoczesne wyposażenie domu.
Co zmienia fotowoltaika, pompa ciepła i ładowarka auta
W domu bez dużej elektroniki ogranicznik przepięć ma przede wszystkim chronić sprzęt AGD, routery i podstawową automatykę. Gdy dochodzi fotowoltaika, pompa ciepła albo wallbox, stawka rośnie, bo każda z tych instalacji ma własną elektronikę i własne przewody, które potrafią zbierać przepięcia z otoczenia.
Fotowoltaika
Przy instalacji PV nie traktuję ochrony przeciwprzepięciowej jako dodatku. Po stronie AC zwykle potrzebny jest ochronnik w rozdzielnicy głównej, a po stronie DC często osobny SPD dobrany do napięcia stringu, na przykład 600 V, 1000 V albo 1200 V DC, zależnie od projektu. Jeśli budynek ma instalację odgromową albo przewody są długie, wymagania rosną i sam podstawowy moduł przy falowniku nie załatwia sprawy.
W praktyce ważne jest też to, gdzie kończą się przewody od paneli i zaczyna falownik. Im większa odległość, tym bardziej sensowne staje się rozdzielenie ochrony na kilka punktów. Falownik ma elektronikę wrażliwą na impulsy, ale nie zastępuje ogranicznika. To samo dotyczy magazynu energii, jeśli jest częścią systemu.
Pompa ciepła i wallbox
Pompa ciepła, szczególnie z elektroniką sterującą i sprężarką inwerterową, potrafi być wrażliwa na przepięcia bardziej, niż wielu inwestorów zakłada. Przy ładowarce samochodu dochodzi jeszcze praca trójfazowa i spory koszt urządzenia. Ja w takich przypadkach nie oszczędzam na ochronie całego domu, bo późniejsza wymiana elektroniki bywa dużo droższa niż różnica między typem 2 a T1+T2.
Przeczytaj również: Gdzie są bezpieczniki w Audi A4 B7? Kluczowe informacje i porady
Garaż, brama i budynki pomocnicze
Jeśli do garażu, wiaty albo budynku gospodarczego idzie długi kabel z głównej rozdzielnicy, dokładam lokalną ochronę także tam. To prosty sposób na ograniczenie napięcia resztkowego na końcu linii. W praktyce właśnie takie „dodatkowe” obwody często są najbardziej narażone, bo inwestor skupia się na domu, a nie na odległym obiekcie z własną automatyką. Skoro wiemy już, gdzie ochrona ma sens, warto zobaczyć, jakie błędy najczęściej psują cały efekt.
Najczęstsze błędy przy wyborze i montażu
Najwięcej problemów nie wynika z tego, że ktoś kupił „zły” produkt, tylko z tego, że dobrał go bez kontekstu. W ochronie przepięciowej detal potrafi zabić sens całego układu. Ja najczęściej widzę te błędy:
- kupowanie ochronnika wyłącznie po maksymalnym prądzie udarowym, bez sprawdzenia Up i zgodności z siecią,
- mylenie bezpiecznika z ogranicznikiem i liczenie, że samo większe zabezpieczenie nadprądowe coś zmieni,
- montaż zbyt długimi przewodami do szyny PE lub N, co osłabia skuteczność ochrony,
- brak ochrony w rozdzielnicach podrzędnych przy długich liniach do garażu, warsztatu albo ogrodu,
- ignorowanie komunikacji i sieci danych, choć router, kamera czy sterownik alarmu też mogą paść od przepięcia,
- zakup ochronnika bez sprawdzenia, czy wymaga on osobnego dobezpieczenia albo czy ma je wbudowane.
Do tego dorzuciłbym jeszcze jedną rzecz, którą początkujący często lekceważą: uziemienie i wyrównanie potencjałów. Nawet dobry ochronnik nie zadziała dobrze, jeśli instalacja ma słabą jakość połączeń, źle wykonane mostki albo chaotycznie prowadzony przewód ochronny. Im krótsza droga od SPD do szyny, tym lepiej. To nie jest kosmetyka, tylko warunek skuteczności.
Właśnie dlatego przy zakupie patrzę szerzej niż na sam produkt. To prowadzi do najpraktyczniejszej części tekstu: co wybrałbym w typowym domu i kiedy dopłata naprawdę ma sens.
Co wybrałbym w typowym domu i kiedy dopłata ma sens
Gdybym miał wskazać bezpieczny punkt startowy dla typowego domu jednorodzinnego, wybrałbym najpierw układ zgodny z rzeczywistą instalacją, a dopiero potem markę i serię. W prostym domu z przyłączem kablowym, bez zewnętrznej instalacji odgromowej, zwykle wystarczy typ 2 w rozdzielnicy głównej. Jeśli budynek ma przyłącze napowietrzne albo system odgromowy, rozsądniej od razu przejść na T1+T2. Przy fotowoltaice dochodzi osobna ochrona po stronie DC, a przy większej liczbie urządzeń elektronicznych warto myśleć też o dodatkowym stopniu przy odbiornikach.
Jeśli chodzi o budżet, sensowny domowy typ 2 zwykle kosztuje około 150-400 zł, a T1+T2 najczęściej mieści się w widełkach około 300-900 zł, zależnie od liczby biegunów, technologii i funkcji diagnostycznych. Ochrona DC do PV to zwykle kolejny wydatek, często rzędu 150-500 zł za moduł lub string, ale tu cena nie powinna być jedynym kryterium. W tym miejscu dopłata ma sens przede wszystkim wtedy, gdy chronisz droższą elektronikę, masz fotowoltaikę, wallbox albo rozbudowaną automatykę domu.
Jeżeli miałbym zostawić jedną zasadę, byłaby prosta: najpierw dopasuj typ ochronnika do sposobu zasilania i układu sieci, potem sprawdź parametry techniczne, a dopiero na końcu wybieraj konkretny model. W dobrze zrobionym domu ogranicznik przepięć nie jest dodatkiem, tylko elementem, który realnie chroni instalację przed kosztowną awarią.
