Wyłącznik różnicowoprądowy to zabezpieczenie, które potrafi odciąć zasilanie zanim drobny upływ prądu zamieni się w porażenie albo pożar. W praktyce często wrzuca się go do jednego worka z bezpiecznikiem, ale to błąd: różnicówka reaguje na nieszczelność instalacji, a nie na przeciążenie czy zwarcie. Poniżej pokazuję, jak działa, jak dobrać jego typ do domu i fotowoltaiki oraz jakie pomyłki najczęściej psują ochronę.
Najważniejsze rzeczy o ochronie różnicowoprądowej w jednej chwili
- RCD wykrywa prąd upływu i odłącza zasilanie, gdy część prądu „ucieka” inną drogą niż przewód neutralny.
- Nie zastępuje bezpiecznika nadprądowego ani wyłącznika instalacyjnego, bo nie chroni przed przeciążeniem i zwarciem.
- Do ochrony ludzi najczęściej stosuje się 30 mA, a do ochrony przeciwpożarowej i selektywności częściej 100 mA lub 300 mA.
- W nowoczesnych instalacjach najczęściej liczy się właściwy dobór typu: AC, A, F albo B.
- W fotowoltaice i układach z falownikiem dobór trzeba robić ostrożniej, bo elektronika może zmieniać charakter prądów upływu.
- Test przyciskiem T warto robić regularnie, bo sam wygląd urządzenia nie mówi nic o jego sprawności.

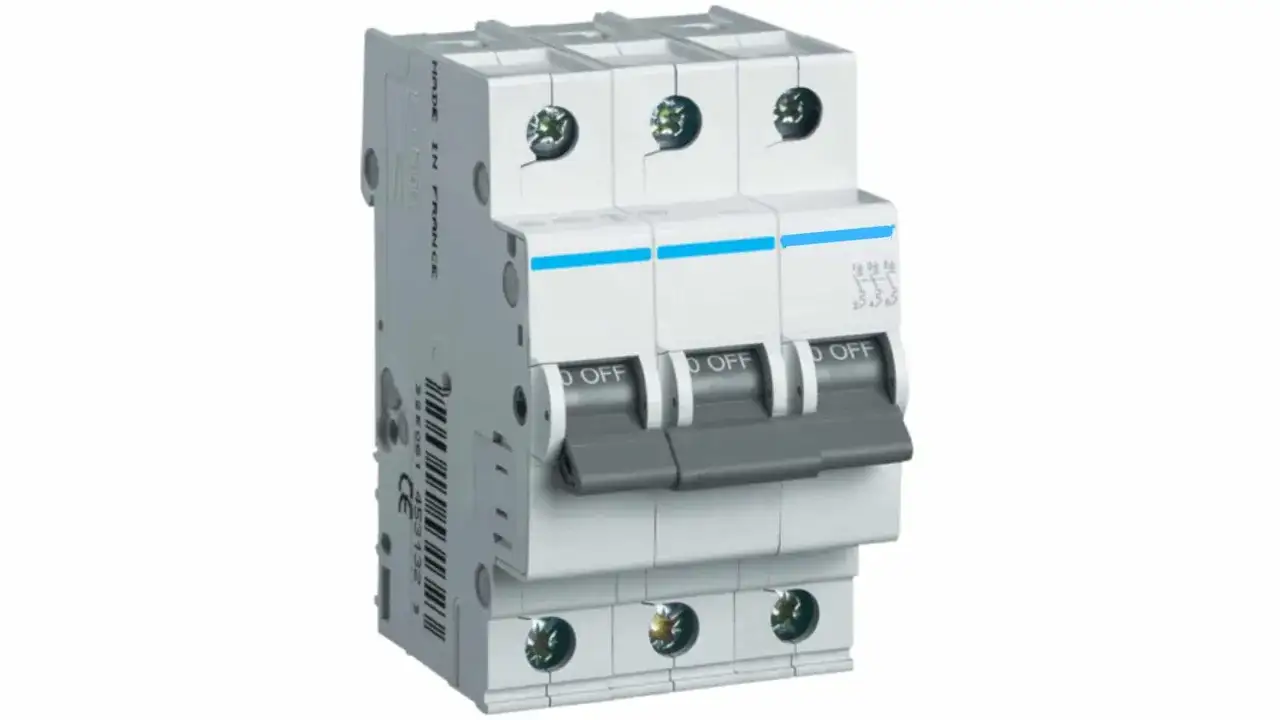

Różnicówka, eska i bezpiecznik topikowy nie robią tego samego
Ja zawsze zaczynam od rozdzielenia tych pojęć, bo w instalacjach elektrycznych mylenie ich prowadzi do złych decyzji. Wyłącznik różnicowoprądowy reaguje na prąd upływu, wyłącznik nadprądowy, czyli popularna „eska”, na przeciążenie i zwarcie, a bezpiecznik topikowy robi podobną pracę do nadprądowego, tylko jest jednorazowy.
| Urządzenie | Na co reaguje | Czego nie załatwia | Typowy zapis |
|---|---|---|---|
| Wyłącznik różnicowoprądowy | Prąd upływu, czyli różnicę między tym, co wpływa i wraca | Nie chroni przed przeciążeniem i zwarciem | 30 mA, 100 mA, 300 mA |
| Wyłącznik nadprądowy | Przeciążenie i zwarcie | Nie wykrywa upływu do ziemi | B16, C16, C20 |
| Bezpiecznik topikowy | Przeciążenie i zwarcie | Po zadziałaniu trzeba go wymienić | gG, aM, 16 A, 25 A |
| RCBO | Upływ prądu, przeciążenie i zwarcie | Nie zwalnia z dobrego projektu instalacji | np. 1P+N, 30 mA, B16 |
W praktyce nie pytam więc, co jest „lepsze”: różnicówka czy bezpiecznik. One działają w innych sytuacjach i razem budują pełną ochronę obwodu. To prowadzi prosto do pytania, jak właściwie działa sam aparat różnicowy.
Jak działa ochrona różnicowoprądowa
Wewnątrz urządzenia znajduje się element, który porównuje prąd wpływający do instalacji z prądem z niej wracającym. Jeśli wszystko jest w porządku, te wartości się równoważą. Gdy część energii popłynie inną drogą, na przykład przez uszkodzoną izolację, wilgoć, metalową obudowę albo ciało człowieka, powstaje prąd różnicowy i wyłącznik odcina zasilanie.
To właśnie dlatego ten aparat ma sens jako ochrona przeciwporażeniowa. Nie „widzi” on całego przeciążenia, tylko brak równowagi w obwodzie. Dla użytkownika najważniejsze jest to, że w poprawnie zaprojektowanej instalacji potrafi zadziałać bardzo szybko, zanim sytuacja stanie się niebezpieczna.
Na obudowie często znajdziesz oznaczenie IΔn, czyli znamionowy prąd różnicowy zadziałania. W praktyce najczęściej spotyka się 30 mA tam, gdzie chodzi o ochronę ludzi. To nie jest wartość „umowna”, tylko punkt odniesienia, który ma realne znaczenie dla bezpieczeństwa.
Przycisk TEST nie jest ozdobą. Wytwarza sztuczną nierównowagę i sprawdza, czy mechanizm rzeczywiście odłączy zasilanie. Jeśli nie reaguje, problem jest poważniejszy niż zwykła niedogodność. Zasada działania jest prosta, ale wybór właściwego typu już taki nie jest, więc przechodzę do praktyki.
Jakie typy wyłączników spotkasz w domu i przy fotowoltaice
W nowoczesnych instalacjach nie wystarczy powiedzieć „kup różnicówkę”. Trzeba jeszcze dobrać typ do tego, co naprawdę będzie przez nią chronione. To ważne szczególnie tam, gdzie są zasilacze impulsowe, falowniki, pompy ciepła, ładowarki samochodowe albo fotowoltaika.
| Typ | Co wykrywa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| AC | Sinusoidalny prąd przemienny | Proste, starsze obwody bez elektroniki | Coraz częściej bywa zbyt wąski dla nowoczesnych odbiorników |
| A | Prąd przemienny i pulsujący prąd stały | Większość obwodów domowych, sprzęt z elektroniką | To zwykle bezpieczniejszy punkt wyjścia niż typ AC |
| F | Jak typ A, ale lepiej radzi sobie z niektórymi odbiornikami o zmiennej częstotliwości | Wybrane urządzenia z falownikami jednofazowymi, część pomp i AGD | Dobór trzeba potwierdzić w dokumentacji urządzenia |
| B | AC, pulsujący DC i gładki DC | Fotowoltaika, ładowarki EV, UPS, niektóre napędy i falowniki | Jest droższy, ale bywa wymagany lub po prostu najbezpieczniejszy |
W instalacjach z fotowoltaiką patrzę szczególnie na to, czy falownik może wprowadzać składową gładką DC. Jeśli tak, zwykły typ A może nie wystarczyć, a producent urządzenia często wskazuje konkretny typ zabezpieczenia. W takich układach instrukcja falownika ma pierwszeństwo przed ogólną intuicją.
To samo dotyczy magazynów energii, ładowarek do aut i zasilaczy awaryjnych. Elektronika potrafi zmienić charakter prądu upływu tak, że klasyczna różnicówka zacznie wybijać albo, gorzej, nie będzie zachowywać się tak, jak oczekujesz. Następny krok to dobór samej czułości i parametrów pracy.
Jak dobrać czułość, prąd znamionowy i liczbę biegunów
Dobór różnicówki nie kończy się na typie. Trzeba jeszcze ustawić sensowną czułość, sprawdzić prąd znamionowy i wybrać odpowiednią liczbę biegunów. To są trzy parametry, które najczęściej decydują o tym, czy ochrona działa dobrze, czy tylko wygląda dobrze na papierze.
Czułość, czyli kiedy aparat ma zadziałać
30 mA stosuje się tam, gdzie najważniejsza jest ochrona człowieka. To standard dla większości obwodów gniazdowych, łazienek, pomieszczeń wilgotnych, garaży i obwodów zewnętrznych. 100 mA i 300 mA częściej pełnią rolę ochrony przeciwpożarowej albo selektywnej ochrony nadrzędnej.
Nie polecam traktować większej czułości jako „mocniejszej ochrony ludzi”. Jest odwrotnie: im wyższy próg, tym mniej czuła reakcja na upływ. Dlatego przy ochronie osobistej trzydzieści miliamperów jest punktem odniesienia, a nie przypadkowym numerem z katalogu.
Prąd znamionowy, czyli ile prądu może przez niego płynąć
W praktyce spotkasz najczęściej wartości 25 A, 40 A, 63 A i 100 A. Ten parametr nie mówi, przy jakim upływie wyłączy urządzenie, tylko jaki prąd roboczy może przez nie płynąć bez przegrzewania. Trzeba go dopasować do zabezpieczenia poprzedzającego i do obciążenia rozdzielnicy.
Jeśli ktoś montuje aparat „na oko”, zwykle kończy się to niepotrzebnym grzaniem albo zbyt szybkim starzeniem się osprzętu. Ja zawsze patrzę na cały tor: od zabezpieczenia zasilającego, przez przekroje przewodów, aż po planowane obciążenie.
2P czy 4P
W instalacjach jednofazowych najczęściej stosuje się wersję 2P, a w trójfazowych 4P. To ma znaczenie nie tylko formalne, ale też praktyczne, bo aparat musi odcinać wszystkie przewody czynne w danym obwodzie. W układach trójfazowych z mieszanym obciążeniem szczegóły podłączenia warto zostawić elektrykowi z pomiarem.
Przeczytaj również: Różnicówka 25A czy 40A - Którą wybrać? Poradnik
Selektywność, gdy nie chcesz wyłączać całego domu
Jeśli w rozdzielnicy masz kilka różnicówek, jedna awaria nie powinna odcinać wszystkiego. W takich układach stosuje się rozwiązania selektywne, na przykład aparat nadrzędny z opóźnieniem czasowym. To szczególnie ważne tam, gdzie działają lodówka, router, pompa obiegowa albo system alarmowy. Właśnie dlatego dobór zawsze trzeba czytać razem z układem całej rozdzielnicy, a nie tylko z pojedynczym modułem.
Skoro parametry są już jasne, najważniejsze staje się pytanie: gdzie taki aparat zamontować i jak nie popsuć jego działania w praktyce.
Gdzie montować, żeby ochrona działała bez fałszywych wyzwoleń
Najrozsądniejsze miejsce to rozdzielnica, ale samo wpięcie urządzenia nie wystarczy. W instalacjach, które widzę w terenie, najwięcej problemów powodują nie same aparaty, tylko sposób prowadzenia przewodów za nimi. Mieszanie neutralnych torów i łączenie przewodu N z PE po stronie wyjściowej to klasyczny błąd, który kończy się losowymi zadziałaniami.
W praktyce dzielę obwody tak, żeby awaria jednego urządzenia nie odcinała całego domu. Osobne zabezpieczenie dla kuchni, łazienki, obwodów zewnętrznych, garażu i instalacji PV daje dużo lepszą diagnostykę. Jeśli coś wybije, od razu wiadomo, gdzie szukać problemu.
- Łazienka i pralka - wysoka wilgotność i duża szansa na upływ, więc osobny obwód bardzo pomaga.
- Kuchnia - dużo urządzeń z elektroniką, więc warto ograniczyć sumowanie się prądów upływu.
- Ogród, taras, garaż - tu przewody i gniazda są najbardziej narażone na wilgoć i uszkodzenia mechaniczne.
- Fotowoltaika - najlepiej traktować ją jako osobną sekcję, a nie „doklejać” do losowego obwodu domowego.
- Obwody krytyczne - jeśli chcesz utrzymać pracę routera, alarmu lub lodówki, rozdziel je od reszty instalacji.
To podejście zmniejsza też liczbę fałszywych wyzwoleń. Jedna różnicówka na pół domu wygląda oszczędnie, ale w praktyce bywa źródłem kłopotów. Im bardziej rozbudowana instalacja, tym bardziej opłaca się myśleć o podziale na sekcje. A skoro już o kłopotach mowa, warto wiedzieć, dlaczego wyłącznik czasem wybija bez pozornego powodu.
Dlaczego wyłącznik wybija i kiedy to jest normalne
Jednorazowe zadziałanie nie musi oznaczać awarii samego aparatu. Często to sygnał, że instalacja albo jakieś urządzenie ma realny problem. Z mojego punktu widzenia najważniejsze jest odróżnienie normalnej reakcji ochrony od uciążliwego, powracającego wyzwalania.
| Objaw | Najbardziej prawdopodobna przyczyna | Pierwszy krok |
|---|---|---|
| Wybija po deszczu lub po myciu podłogi | Wilgoć w gnieździe, puszce albo na zewnątrz budynku | Sprawdź obwody zewnętrzne i osprzęt narażony na wodę |
| Wybija po podłączeniu jednego urządzenia | Uszkodzony sprzęt albo filtr przeciwzakłóceniowy | Odłącz urządzenie i przetestuj je osobno |
| Wybija bez wyraźnej przyczyny | Sumowanie się prądów upływu z wielu odbiorników | Podziel obwody lub sprawdź, które urządzenia pracują równolegle |
| Nie daje się załączyć ponownie | Rzeczywista usterka instalacji albo uszkodzony aparat | Nie próbuj wymuszać kolejnych załączeń, wezwij elektryka |
| Wybija po uruchomieniu falownika PV, pompy ciepła lub ładowarki | Charakter prądu upływu nie pasuje do typu aparatu | Sprawdź dokumentację urządzenia i typ zastosowanej różnicówki |
Najbardziej zdradliwy przypadek to taki, w którym wszystko działa przez tydzień, a potem wyłącznik zaczyna wybijać bez reguły. Wtedy zwykle szukam nie samego aparatu, lecz miejsca, w którym sumują się małe upływy albo gdzie przewód neutralny został podłączony nie tak, jak trzeba. To prowadzi do ostatniego, bardzo praktycznego pytania: jak dbać o sprawność zabezpieczenia przez lata.
Jak testować i dbać o sprawność przez lata
Przycisk TEST to najprostszy sposób, by sprawdzić, czy mechanizm jeszcze działa. W domu warto robić to regularnie, najczęściej co miesiąc albo zgodnie z zaleceniem producenta i dokumentacją instalacji. W obiektach użytkowych częstotliwość bywa większa, a sam test powinien być wpisany w rutynę serwisową.
- Upewnij się, że wyłączenie obwodu nie spowoduje problemu z ważnym sprzętem.
- Naciśnij przycisk testowy na aparacie.
- Sprawdź, czy zasilanie od razu zostaje odłączone.
- Po teście przywróć zasilanie zgodnie z instrukcją urządzenia.
- Jeśli aparat nie zareaguje, nie traktuj tego jako drobiazgu.
Sam test przyciskiem nie zastępuje pomiaru wykonanego przez elektryka. Profesjonalny pomiar sprawdza nie tylko reakcję mechanizmu, ale też prąd i czas zadziałania w warunkach zbliżonych do rzeczywistych. To szczególnie ważne w instalacjach po modernizacji, po dodaniu fotowoltaiki albo po serii drobnych napraw, które mogły coś rozstroić.
Jeśli różnicówka wybija coraz częściej, nie wciskaj jej bez końca licząc, że „sama się ułoży”. To urządzenie ochronne, a nie przycisk resetujący problem. Właśnie dlatego przy starszych instalacjach, rozbudowanych rozdzielnicach i układach z dużą ilością elektroniki lepiej działa regularna kontrola niż gaszenie pożaru dopiero wtedy, gdy coś przestaje działać.
Co najbardziej poprawia bezpieczeństwo w domu z fotowoltaiką
Gdy patrzę na instalację całościowo, największą różnicę robi nie sama marka aparatu, tylko dobry podział obwodów, właściwy typ różnicówki i zgodność z dokumentacją falownika. W domu z fotowoltaiką, pompą ciepła albo ładowarką EV szczegóły są ważniejsze niż marketingowe hasła z katalogu.
- Do ochrony ludzi trzymaj się najczęściej 30 mA.
- Do instalacji z elektroniką wybieraj świadomie między typem A, F i B.
- Nie licz na to, że różnicówka zastąpi bezpiecznik nadprądowy.
- Nie łącz neutralnych torów między obwodami za jednym aparatem.
- Nie pomijaj testu przyciskiem, bo to najtańsza kontrola sprawności.
Jeśli miałbym wskazać jedną rzecz, która najczęściej robi największą różnicę, to byłoby uporządkowanie całej rozdzielnicy, a nie tylko wymiana jednego modułu. W instalacjach z fotowoltaiką i inną elektroniką ochronna logika musi być spójna: właściwy typ, właściwy podział obwodów i regularna kontrola. Dopiero wtedy wyłącznik różnicowoprądowy naprawdę spełnia swoją rolę, zamiast być tylko kolejnym elementem na szynie DIN.
