W praktyce najważniejsze nie jest to, czy przewód wchodzi od góry, czy od dołu, tylko czy aparat na to pozwala i czy jego oznaczenia są przestrzegane. W przypadku pytania o zasilanie bezpiecznika z góry czy z dołu chodzi zwykle o wyłącznik nadprądowy, różnicowoprądowy albo rozłącznik w rozdzielnicy, a nie o samą nazwę potoczną. Dobrze ustawiony kierunek zasilania wpływa na bezpieczeństwo, czytelność układu i późniejszy serwis.
Najważniejsze rzeczy do zapamiętania
- Wiele współczesnych aparatów modułowych można zasilać z góry albo z dołu, ale nie jest to reguła dla wszystkich modeli.
- Jeśli producent oznaczył zaciski jako LINE, LOAD, IN, OUT albo wskazał konkretną stronę, trzeba się tego trzymać.
- W rozdzielnicach domowych zasilanie od góry jest najczęściej wygodniejsze, bo układ jest czytelniejszy i łatwiejszy w serwisie.
- W obwodach fotowoltaicznych, z falownikiem, UPS-em lub magazynem energii kierunek zasilania trzeba sprawdzać szczególnie dokładnie.
- Najbezpieczniejsza zasada jest prosta: montuję tak, jak przewiduje karta katalogowa i schemat na obudowie.
Nie każdy bezpiecznik znaczy to samo
W języku potocznym „bezpiecznik” oznacza wszystko, co ma chronić obwód, ale technicznie to nie zawsze ten sam aparat. W domowej rozdzielnicy najczęściej chodzi o wyłącznik nadprądowy, wyłącznik różnicowoprądowy albo aparat łączący obie funkcje. Każdy z nich może mieć inne wymagania dotyczące kierunku podłączenia.
Ja zawsze zaczynam od rozróżnienia, co dokładnie mam przed sobą, bo od tego zależy odpowiedź na pytanie o stronę zasilania. Inaczej traktuje się prosty MCB, inaczej RCD, a jeszcze inaczej aparat w instalacji DC.
| Aparat | Co zwykle sprawdzam | Na co zwracam uwagę |
|---|---|---|
| Wyłącznik nadprądowy | Czy producent dopuszcza zasilanie z obu stron | Oznaczenia zacisków, schemat na obudowie, karta katalogowa |
| Wyłącznik różnicowoprądowy | Czy zaciski są opisane jako zasilanie i odbiór | W wielu modelach strona ma znaczenie bardziej niż przy MCB |
| RCBO | Czy aparat łączy ochronę nadprądową i różnicową | Sprawdzam oba zestawy oznaczeń naraz |
| Rozłącznik izolacyjny | Czy kierunek jest wskazany w dokumentacji | Tu nie zgaduję, bo bywa konstrukcyjnie kierunkowy |
| Obwód DC w PV | Polaryzację plus/minus i dopuszczenie do pracy DC | Tu pomyłka ma większe konsekwencje niż w obwodzie AC |
Właśnie dlatego nie lubię porad w stylu „zawsze tak samo”. To skrót myślowy, który w elektryce potrafi kosztować czas, a czasem także odbiór całej rozdzielnicy. Z tego przechodzę prosto do praktyki: kiedy rzeczywiście przyjmuje się zasilanie od góry, a kiedy nie ma takiego obowiązku.
Kiedy zasilanie od góry jest standardem

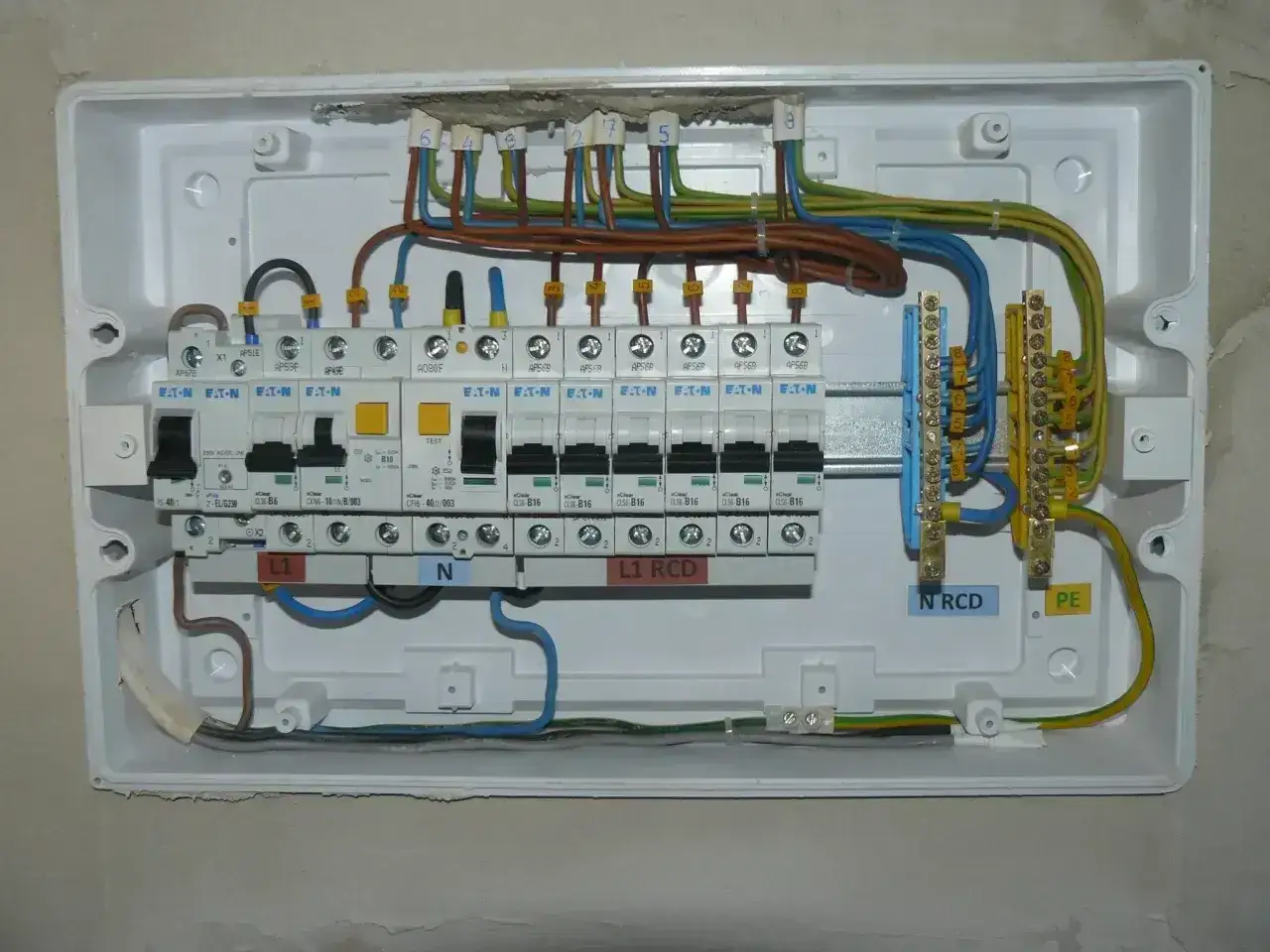

W wielu rozdzielnicach spotkasz układ, w którym zasilanie prowadzi się z góry, a odbiory z dołu. To nie jest przypadek. Tak układa się szyny grzebieniowe, łatwiej czyta się tor prądowy i szybciej sprawdza, skąd przychodzi energia po otwarciu obudowy.
Legrand w części swoich aparatów opisuje właśnie taki układ: zasilanie od góry, odbiory od dołu. To dobry przykład tego, że przy konkretnym modelu nie warto improwizować. Standard montażowy jest tu po prostu elementem projektu, a nie estetycznym przyzwyczajeniem.
- Lepsza czytelność - osoba serwisująca widzi od razu tor zasilania i tor wyjściowy.
- Łatwiejsze mostkowanie - szyny i grzebienie zwykle naturalnie układają się od strony zasilania.
- Mniej pomyłek przy rozbudowie - nowy obwód łatwiej dołożyć, gdy cała rozdzielnica trzyma jeden układ.
- Szybsza diagnostyka - po latach użytkowania nie trzeba zgadywać, która strona była „wejściem”.
To nie znaczy jednak, że każda rozdzielnica musi być zrobiona identycznie. Jeśli aparat ma wyraźne oznaczenia kierunku lub producent dopuszcza obie strony, wybieram rozwiązanie najbardziej logiczne dla całego układu. I właśnie tu pojawia się pytanie, jak to sprawdzić bez zgadywania.

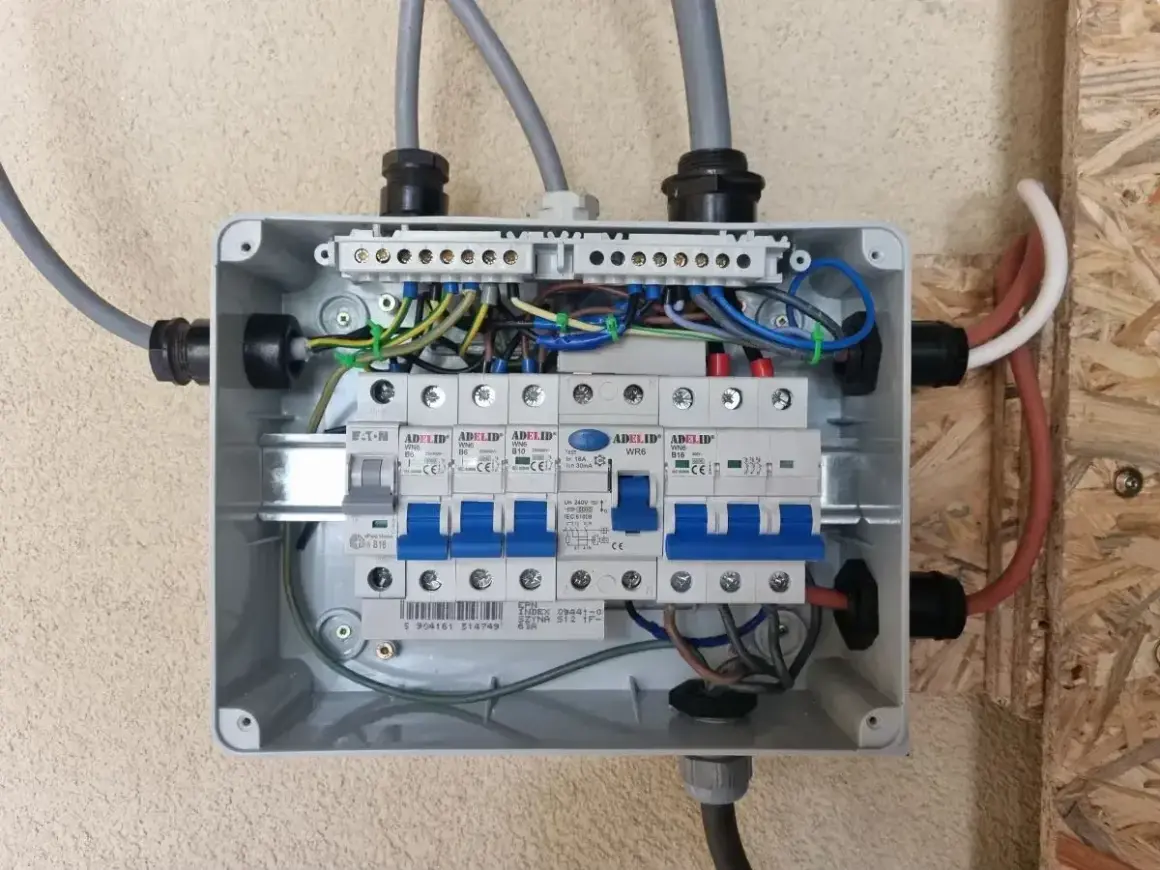

Jak sprawdzić właściwy kierunek w konkretnej rozdzielnicy
Tu nie zgaduję. Najpierw odcinam zasilanie i potwierdzam brak napięcia dwubiegunowym testerem, a dopiero potem oglądam aparat. Sama „próbówka” nie daje mi wystarczającej pewności przy pracy w rozdzielnicy.
- Sprawdzam oznaczenia na obudowie: LINE, LOAD, IN, OUT, 1/2, L/N albo symbole strzałek.
- Patrzę, czy producent zaznaczył konkretną stronę zasilania albo kierunek przepływu prądu.
- Porównuję aparat z kartą katalogową, bo czasem model wygląda podobnie do innego, ale ma inne wymagania.
- Oceniam układ szyn i mostków, żeby nie zrobić zbędnych krzyżowań przewodów.
- Jeśli nadal mam wątpliwość, traktuję aparat jako kierunkowy i wracam do dokumentacji, zamiast montować go „na czuja”.
W praktyce najlepszą wskazówką jest nie to, co „zawsze się robiło”, tylko to, co pokazuje sam aparat. Schneider Electric podaje dla wybranych wyłączników nadprądowych iC60, że mogą być zasilane z góry albo z dołu. To pokazuje najważniejszą rzecz: kierunek bywa cechą konkretnej serii, a nie całej kategorii urządzeń.
| Co widzę na aparacie | Jak to interpretuję | Moja decyzja |
|---|---|---|
| Brak oznaczeń LINE/LOAD | Może dopuszczać zasilanie z obu stron, ale sprawdzam dokumentację | Nie zakładam automatu, tylko potwierdzam model |
| Wyraźna strona zasilania | Producent przewidział konkretny kierunek | Montuję zgodnie z oznaczeniem |
| Oznaczenia + i - | To obwód DC, najczęściej bez tolerancji dla domysłów | Trzymam się polaryzacji i instrukcji |
| Schemat na obudowie | Najbardziej wiarygodna wskazówka na miejscu | Układam przewody dokładnie według schematu |
Po tej kontroli zwykle już wiem, czy mogę prowadzić zasilanie od dołu, czy lepiej nie ruszać układu. Są jednak sytuacje, w których odwrócenie kierunku jest nie tylko możliwe, ale wręcz przewidziane przez producenta.
Kiedy można zasilić od dołu
Odwrócenie kierunku nie jest z definicji błędem. W części aparatów modularnych jest ono po prostu dopuszczone. Schneider Electric podaje to wprost dla wybranych MCB, a w praktyce podobne rozwiązania spotyka się także w innych rodzinach aparatów, o ile dokumentacja nie narzuca jednej strony.
To ważne przy rozdzielnicach, w których źródło energii nie zawsze jest „na wejściu” w klasycznym sensie. Widziałem to w układach z falownikiem, UPS-em i magazynem energii. Tam backfeed, czyli zasilanie od strony obciążenia, nie jest wyjątkiem, tylko częścią projektu.
- Gdy karta katalogowa wprost dopuszcza zasilanie z obu stron.
- Gdy aparat nie ma oznaczenia strony LINE/LOAD, a producent nie stawia dodatkowych ograniczeń.
- Gdy projekt rozdzielnicy wymaga wygodniejszego układu przewodów i nie narusza to instrukcji.
- Gdy zasilanie zwrotne jest przewidziane przez układ, na przykład przy źródle rezerwowym lub falowniku.
Najważniejsze zastrzeżenie jest proste: to, że jeden model można zasilić od dołu, nie oznacza, że każdy aparat w tej samej rozdzielnicy też na to pozwala. Właśnie tu powstaje większość pomyłek. Ludzie widzą podobną obudowę, zakładają podobne zasady i później wychodzą z tego poprawki.
Najczęstsze błędy, które widuję na budowach
Największy problem nie polega zwykle na samym kierunku przewodu, tylko na tym, że ktoś traktuje wszystkie aparaty jak identyczne. W praktyce to nie działa. Poniżej są błędy, które najczęściej widzę i które da się wyeliminować od ręki.
- Założenie, że każdy aparat można odwrócić - to wygodne myślenie, ale w części modeli po prostu nieprawdziwe.
- Ignorowanie oznaczeń LINE/LOAD - jeśli producent rozdzielił stronę zasilania i odbioru, trzeba się tego trzymać.
- Mieszanie kierunków w jednej rozdzielnicy bez opisu - późniejszy serwis robi się wtedy niepotrzebnie trudny.
- Mylenie AC z DC - obwód fotowoltaiczny nie wybacza podejścia „zasilanie to zasilanie”.
- Dokręcanie zacisków na wyczucie - słaby styk grzeje się szybciej niż większość ludzi zakłada.
- Sprawdzanie tylko wzrokowe - bez pomiaru brak napięcia to tylko przypuszczenie, nie potwierdzenie.
Jeżeli mam wybrać jeden błąd, który szkodzi najbardziej, to jest nim właśnie zgadywanie. W elektryce nie daje to oszczędności czasu, tylko odkłada problem na moment uruchomienia albo pierwszy serwis. A w instalacjach związanych z fotowoltaiką stawka jest jeszcze wyższa.
Co to oznacza w instalacji fotowoltaicznej
W instalacji PV kierunek zasilania bywa mniej intuicyjny, bo energia może płynąć z sieci, falownika, magazynu energii albo układu awaryjnego. Po stronie AC ważne jest, czy aparat dopuszcza zasilanie zwrotne. Po stronie DC nie ma miejsca na domysły: liczy się polaryzacja, napięcie i zgodność z aparatem przeznaczonym do prądu stałego.
| Część instalacji | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Strona AC falownika | Czy wyłącznik dopuszcza zasilanie zwrotne | Falownik może oddawać energię do rozdzielnicy |
| Strona DC stringów | Polaryzację + i - oraz aparat przeznaczony do DC | Tu kierunek i rodzaj prądu są krytyczne |
| Magazyn energii lub UPS | Czy układ jest przewidziany do pracy dwukierunkowej | Źródło może pojawiać się z obu stron układu |
| Rozbudowa istniejącej rozdzielnicy | Jak zachowują się już zamontowane aparaty | Nowy obwód nie powinien psuć czytelności całego pola |
To właśnie w takich instalacjach najbardziej widać, że pytanie o kierunek podłączenia nie jest drobiazgiem. W praktyce dobrze zaprojektowana rozdzielnica PV ma być nie tylko bezpieczna, ale też zrozumiała dla kolejnego elektryka, który przyjdzie ją rozbudować albo serwisować za kilka lat.
Co naprawdę sprawdza się przy odbiorze i późniejszym serwisie
Dla mnie odpowiedź na zasilanie bezpiecznika z góry czy z dołu zawsze zaczyna się od dokumentacji, nie od przyzwyczajenia. Jeśli aparat ma jasno opisane zaciski, nie zmieniam kierunku na własną rękę. Jeśli dopuszcza obie strony, wybieram układ, który jest najczytelniejszy dla całej rozdzielnicy.
Przy nowych instalacjach zostawiam też krótką dokumentację zdjęciową i opisuję układ pól. To ma znaczenie bardziej, niż wielu osobom się wydaje. Gdy po czasie dochodzi falownik, magazyn energii albo nowy obwód, taka prosta dokumentacja oszczędza godziny szukania i ogranicza ryzyko pomyłki.
Jeśli miałbym streścić cały temat w jednym zdaniu, powiedziałbym tak: od góry albo od dołu nie jest najpierw kwestią wygody, tylko zgodności z konkretnym aparatem i projektem. Kiedy trzymasz się tej zasady, rozdzielnica jest bezpieczniejsza, czytelniejsza i znacznie łatwiejsza w serwisie.
