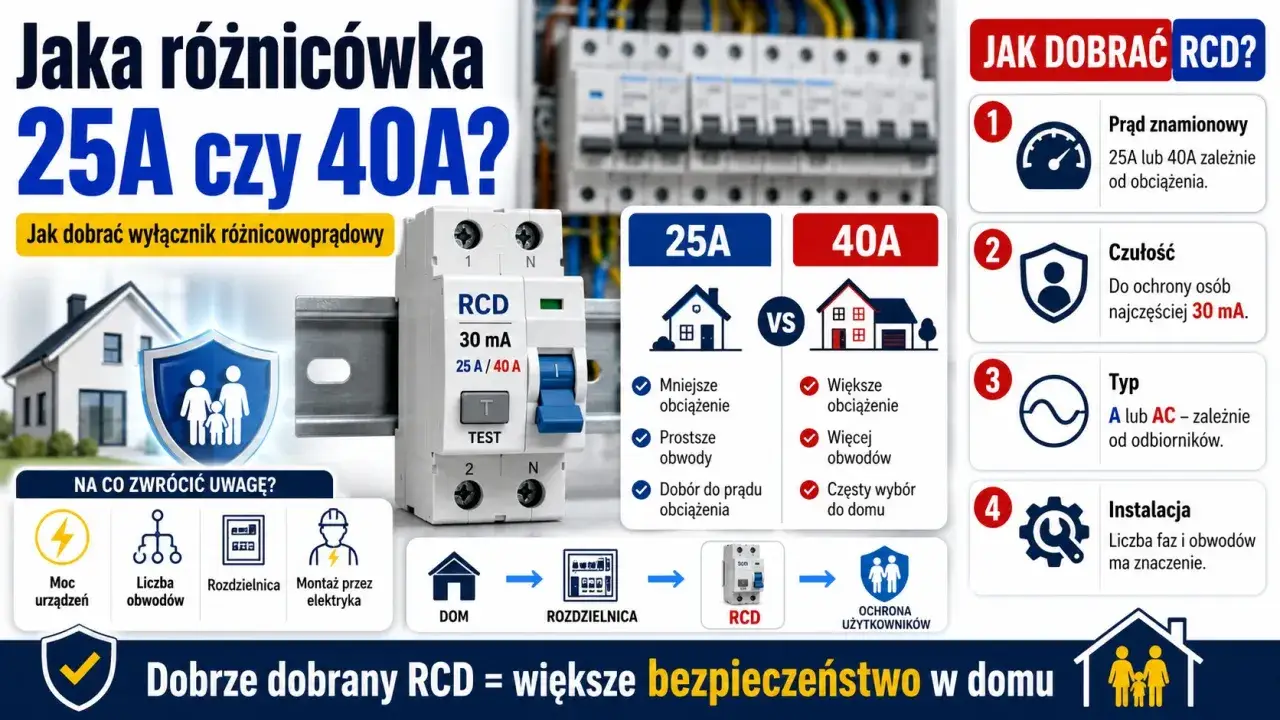

Dobór między 25A a 40A w wyłączniku różnicowoprądowym nie sprowadza się do wyboru „większego” albo „mniejszego” modelu. Tu liczy się przede wszystkim to, jakie obciążenie faktycznie popłynie przez aparat, jaki bezpiecznik go poprzedza i czy różnicówka zasila jeden obwód, czy całą sekcję rozdzielnicy. W tym tekście pokazuję, kiedy 25A ma sens, kiedy lepiej od razu sięgnąć po 40A i jak nie pomylić prądu znamionowego z czułością 30 mA.
Najważniejsze różnice między 25A a 40A są prostsze, niż się wydaje
- 25A i 40A to prąd znamionowy In, czyli maksymalny prąd ciągły, jaki aparat ma przenieść bez przeciążania styków.
- Czułość porażeniowa to osobny parametr i zwykle wynosi 30 mA, więc 25A nie chroni „lepiej” niż 40A przed upływem prądu.
- 25A ma sens głównie przy małych, wyraźnie odseparowanych obwodach o niskim prądzie pracy.
- 40A jest bezpieczniejszym wyborem, gdy różnicówka zasila kilka obwodów, ma pracować z głównym zabezpieczeniem 25A albo obsługuje większą rozdzielnicę.
- Sama różnicówka nie zastępuje bezpiecznika nadprądowego, więc w wielu układach ważny jest też właściwy wyłącznik nadprądowy lub RCBO.
- Przy fotowoltaice, ładowarce EV czy pompie ciepła często bardziej opłaca się zapas 40A niż oszczędność na modelu 25A.
Co naprawdę oznacza 25A i 40A w różnicówce
Ja zawsze rozdzielam dwie rzeczy: prąd znamionowy In i prąd różnicowy IΔn. Pierwszy mówi, ile amperów może płynąć przez aparat w sposób ciągły, a drugi określa czułość na prąd upływu, czyli to, przy jakim poziomie różnicówka ma zadziałać. Dlatego dwa aparaty mogą mieć tę samą czułość 30 mA, a jednocześnie jeden będzie 25A, a drugi 40A.
W praktyce to oznacza, że różnicówka 25A nie jest „bezpieczniejsza” dla człowieka niż 40A, jeśli obie mają 30 mA. Różnią się głównie odpornością na obciążenie ciągłe. Gdy przez aparat zaczyna płynąć za duży prąd przez dłuższy czas, 25A szybciej dochodzi do granicy pracy niż 40A.
| Parametr | 25A | 40A |
|---|---|---|
| Prąd znamionowy In | Do mniejszych obciążeń | Do większych obciążeń |
| Czułość na porażenie | Najczęściej 30 mA | Najczęściej 30 mA |
| Typowe zastosowanie | Osobny, lekki obwód | Rozdzielnica domowa, kilka obwodów |
| Margines pracy | Mniejszy | Większy |
Warto też pamiętać, że sama różnicówka nie chroni przed przeciążeniem i zwarciem tak jak bezpiecznik nadprądowy. Jeśli chcesz jeden aparat do ochrony różnicowoprądowej i nadprądowej, szukasz już RCBO, czyli różnicówki z członem nadprądowym. To rozróżnienie jest ważne, bo od niego zależy cały dalszy dobór.
Kiedy 25A ma sens, a kiedy jest zbyt mała
25A jest rozsądne wtedy, gdy naprawdę masz niewielki, przewidywalny prąd obciążenia i osobny obwód, który nie ma obsługiwać pół domu. W praktyce dobrze pasuje do prostych, dedykowanych gałęzi instalacji, na przykład pojedynczego obwodu oświetleniowego, małego układu automatyki albo sekcji, w której prąd roboczy jest wyraźnie ograniczony przez wyłącznik nadprądowy 10A, 16A lub 20A.Jeżeli jednak różnicówka ma stać w roli głównej ochrony dla większej części rozdzielnicy, 25A robi się ciasne. Ja w takich sytuacjach od razu sprawdzam, czy sumaryczne obciążenie kilku obwodów nie zbliża się do granicy aparatu. W domu z normalnym użytkowaniem nie chodzi przecież o to, żeby „na styk” utrzymywać instalację, tylko o to, żeby pracowała stabilnie także wtedy, gdy kilka odbiorników ruszy jednocześnie.
Przykład z życia jest prosty: osobny obwód z niewielkim poborem, chroniony przez 16A, spokojnie może współpracować z 25A RCD. Ale gdy przez ten sam aparat przechodzi kilka obwodów, a w tle pojawiają się czajnik, piekarnik, bojler albo ładowanie samochodu, 25A przestaje być wygodnym wyborem. I właśnie tu zaczyna się przewaga 40A.
Kiedy 40A jest rozsądniejszym wyborem
40A traktuję jako bezpieczny punkt startu w większości domowych rozdzielnic. Daje zapas, który ma znaczenie nie tylko „na papierze”, ale przede wszystkim w codziennej pracy instalacji. Jeśli przed różnicówką stoi zabezpieczenie 25A albo z jednej sekcji rozdzielnicy zasilanych jest kilka obwodów, 40A zwykle lepiej odpowiada realiom niż 25A.
To szczególnie ważne tam, gdzie obciążenie nie jest stałe. W instalacji domowej prąd rzadko rozkłada się równomiernie: w jednym momencie działa tylko kilka urządzeń, a chwilę później dochodzi grzałka, klimatyzacja, pompa ciepła albo większy odbiór z kuchni. 40A daje większy margines termiczny i mniej ryzyka, że aparat będzie pracował zbyt blisko swojej granicy.
Ja przyjmuję prostą zasadę: jeśli wahasz się między 25A a 40A w rozdzielnicy domowej, 40A wygrywa, o ile producent aparatu i układ zabezpieczeń na to pozwalają. 25A zostawiam raczej dla małych, wyraźnie ograniczonych fragmentów instalacji. To nie jest ostrożność na pokaz, tylko zwykła praktyka projektowa.
Jak dobrać ją do bezpieczników i przewodów
Tu najłatwiej o błąd, bo ludzie patrzą tylko na liczbę amperów na obudowie, a pomijają resztę układu. Tymczasem różnicówkę dobiera się do prądu linii, zabezpieczenia nadprądowego i obciążalności przewodów. W praktyce sprawdzam zawsze trzy rzeczy: co jest przed aparatem, co jest za nim i jaką pracę ma wykonać cały obwód.
Jeśli różnicówka ma być chroniona przez wyłącznik nadprądowy, to ten zestaw musi się zgadzać termicznie i logicznie. W uproszczeniu: jeżeli prąd zabezpieczenia poprzedzającego jest równy albo bardzo bliski 25A, to 25A RCD zwykle nie daje komfortowego zapasu. Gdy układ ma współpracować z 25A jako prądem granicznym, rozsądniej patrzeć na 40A. To właśnie dlatego w praktyce 40A tak często okazuje się „domyślnym” wyborem.
W przewodach sprawa wygląda podobnie. Dla obwodów oświetleniowych często spotyka się przekroje 1,5 mm², dla gniazd 2,5 mm², a dla mocniejszych odcinków 4 mm² i więcej, ale ostatecznie decyduje sposób ułożenia, długość trasy i warunki chłodzenia. Nie dobierałbym różnicówki w oderwaniu od tego, jak pracuje cały kabel, bo to właśnie kabel i styki najbardziej nie lubią ciągłego przeciążania.
W praktyce najczytelniejsza zasada brzmi tak: najpierw sprawdź, ile amperów naprawdę może pojawić się w obwodzie, potem dopasuj zabezpieczenie nadprądowe, a dopiero na końcu wybierz 25A albo 40A. Taki porządek myślenia oszczędza więcej błędów niż jakikolwiek katalogowy skrót.
Co zmienia fotowoltaika, pompa ciepła i ładowarka EV
W instalacjach związanych z fotowoltaiką temat robi się ciekawszy, bo sama moc systemu nie mówi jeszcze wszystkiego o wyborze różnicówki. Na stronie AC liczy się prąd, jaki może popłynąć przez dany odcinek rozdzielnicy, a nie tylko to, ile kilowatów ma instalacja na etykiecie. Jeśli falownik ma osobny obwód i pracuje przy niewielkim prądzie, 25A bywa wystarczające. Jeśli jednak ta sama sekcja rozdzielnicy obsługuje też inne obciążenia, 40A daje większy spokój.
Przy ładowarce samochodu elektrycznego albo pompie ciepła ja patrzę jeszcze uważniej na jednoczesność. Tego typu urządzenia lubią długą, stabilną pracę przy wysokim poborze, więc margines 40A jest zwykle bezpieczniejszym wyborem niż 25A. To samo dotyczy układów, w których instalacja ma być rozbudowywana w przyszłości. Lepiej mieć zapas teraz, niż wymieniać aparat po dołożeniu kolejnego odbiornika.
Jest jeszcze jeden ważny szczegół: przy PV sam amperaż to nie wszystko, bo często trzeba dobrać również odpowiedni typ RCD, na przykład A albo F, zależnie od falownika i zaleceń producenta. Inaczej mówiąc, 25A kontra 40A rozwiązuje tylko część problemu. W instalacjach z elektroniką mocy najpierw sprawdzam zgodność typu, a dopiero potem zawężam wybór do właściwego prądu znamionowego.
Najczęstsze błędy przy wyborze
Największy błąd, jaki widzę, to traktowanie różnicówki jak zwykłego bezpiecznika „na oko”. To nie działa. Poniżej są pomyłki, które wracają najczęściej:
- Mylenie 25A i 40A z czułością 30 mA - ampery i miliampery rozwiązują różne problemy.
- Dobór 25A tylko dlatego, że jest tańsza - oszczędność bywa pozorna, jeśli aparat pracuje na granicy.
- Ignorowanie zabezpieczenia nadprądowego przed różnicówką - to właśnie ono mocno wpływa na sensowny wybór In.
- Wrzucone pod jedną różnicówkę „prawie wszystko” - przy awarii wyłącza się wtedy pół domu, a nie jeden obwód.
- Pominięcie obciążeń dynamicznych - czajnik, klimatyzacja, bojler, ładowarka EV czy pompa ciepła potrafią zmienić bilans w kilka sekund.
- Dobór bez sprawdzenia typu aparatu - przy nowoczesnej elektronice typ A, F albo inny wymagany przez producenta bywa ważniejszy niż sam amperaż.
Jeśli mam wskazać jeden błąd, który kosztuje najwięcej nerwów, to jest nim właśnie zbyt mały zapas prądowy. 25A może wyglądać „wystarczająco” w dniu montażu, ale po roku, po rozbudowie albo po dołożeniu nowego odbiornika zaczyna już ograniczać całą instalację. I wtedy wymiana staje się nie tyle remontem, ile poprawką po złym założeniu.
Co wybrałbym w praktyce w zwykłym domu i w instalacji PV
Jeśli miałbym wybrać bez oglądania się na marketing i bez sztucznego oszczędzania, w większości domowych rozdzielnic postawiłbym na 40A. To rozsądniejszy wariant tam, gdzie jeden aparat ma obsłużyć kilka obwodów, gdzie pojawia się fotowoltaika, ładowarka, grubsza elektronika albo po prostu plan rozbudowy instalacji w przyszłości.
25A zostawiłbym dla wyraźnie małych, odseparowanych obwodów, których prąd pracy jest dobrze kontrolowany i nie ma szansy „urosnąć” ponad bezpieczny poziom. W innym przypadku zapas 40A zwykle daje więcej spokoju niż jakakolwiek oszczędność na etapie zakupu.
Jeżeli chcesz podejść do tematu bez ryzyka, zacznij od prądu zabezpieczenia przed różnicówką, sprawdź realne obciążenie i dopiero wtedy wybierz aparat. W praktyce to prosty filtr: mały, osobny obwód - 25A; większa rozdzielnica, PV, EV, kilka odbiorników - 40A. Taki wybór najczęściej działa lepiej niż kierowanie się samą ceną albo przypadkowym numerem z katalogu.
