Przepalony bezpiecznik zwykle nie robi hałasu, ale zostawia po sobie kilka bardzo konkretnych śladów: przerwany drucik, czarny osad, nadtopioną obudowę albo zanik zasilania w jednym obwodzie. W tym tekście wyjaśniam, jak wygląda przepalony bezpiecznik, po czym odróżnić go od sprawnego elementu i kiedy sama wymiana wystarczy, a kiedy trzeba szukać głębszej przyczyny. Dorzucam też praktyczne wskazówki dla domu, samochodu i prostych instalacji fotowoltaicznych.
Najważniejsze cechy, które widać od razu
- Przerwany drucik lub mostek to najczęstszy znak, że bezpiecznik zadziałał.
- Czarny nalot, pociemnienie lub osmalenie zwykle świadczą o przegrzaniu albo zwarciu.
- Stopiona obudowa oznacza, że problem był poważniejszy niż zwykłe przeciążenie.
- W wielu wkładkach przezroczystych uszkodzenie widać od razu, ale nie w każdej konstrukcji da się to ocenić gołym okiem.
- Wyłącznik nadprądowy w rozdzielnicy nie jest klasycznym bezpiecznikiem, tylko zabezpieczeniem, które się wyzwala i można je ponownie załączyć.
- Jeśli nowy element szybko pada ponownie, winny jest zwykle obwód, a nie sam bezpiecznik.
Najpierw widać przerwę, osmalenie albo stopienie

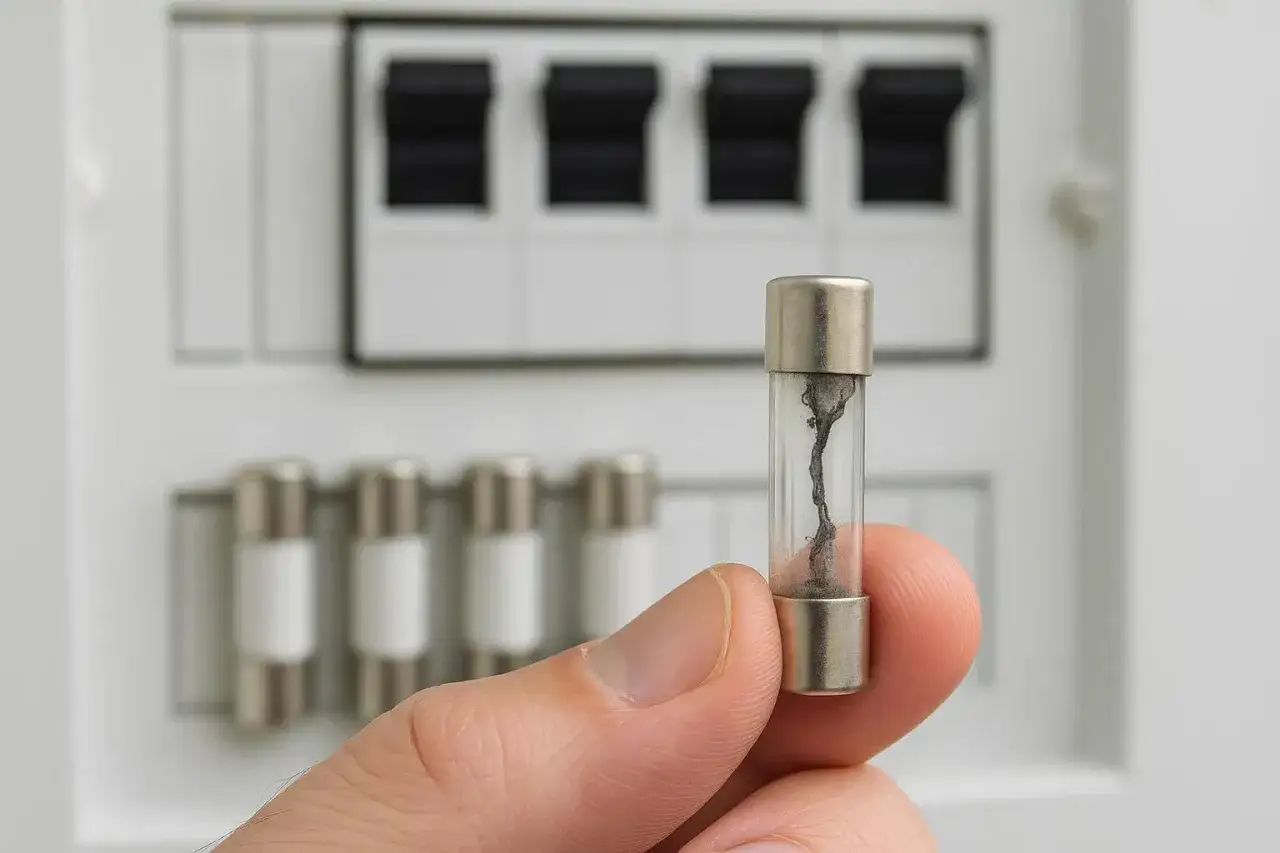

Ja zwykle patrzę na trzy rzeczy: ciągłość elementu roboczego, stan obudowy i ślady przegrzania w gnieździe. W sprawnym bezpieczniku cienki drucik albo metalowy mostek pozostaje ciągły, a w przepalonym widać przerwę, zwęglenie lub wyraźne uszkodzenie w środku. W przezroczystych wkładkach to często wystarczy, żeby postawić wstępną diagnozę bez sięgania po narzędzia.
| Co widzę | Co to zwykle oznacza | Co sprawdzam dalej |
|---|---|---|
| Przerwany drucik lub metalowy mostek | Element otworzył obwód | Dlaczego doszło do przeciążenia albo zwarcia |
| Czarny osad, pociemnienie, sadza | Przegrzanie albo wyładowanie wewnątrz | Stan gniazda, zacisków i przewodów |
| Stopiona albo zdeformowana obudowa | Za wysoka temperatura, słaby styk lub zbyt duży prąd | Czy oprawa i okolica nie są uszkodzone |
| Wskaźnik zadziałania albo widoczne okienko | Wkładka zareagowała zgodnie z konstrukcją | Wymiana na identyczny typ |
| Wygląda normalnie, ale obwód nie działa | Uszkodzenie może być mniej oczywiste | Test miernikiem albo testerem ciągłości |
Jeśli element jest przezroczysty, diagnoza bywa prosta. Gdy obudowa jest matowa, ceramiczna albo zabrudzona, sam wygląd nie daje już pewności, a to prowadzi do ważniejszego rozróżnienia: nie każdy bezpiecznik zachowuje się tak samo po zadziałaniu.
Ten sam problem wygląda inaczej w aucie, domu i fotowoltaice
Bezpiecznik samochodowy, wkładka w rozdzielnicy i zabezpieczenie po stronie DC w instalacji fotowoltaicznej nie pokazują awarii w identyczny sposób. W samochodzie najczęściej widać małą przerwę w płytkowym mostku, w domu częściej pomaga wskaźnik zadziałania albo pomiar miernikiem, a w fotowoltaice problem może ujawniać się pośrednio, przez zanik pracy jednego stringu, błąd falownika lub spadek produkcji. To dlatego sam wzrok bywa dobry na start, ale nie wystarcza do końca.
| Typ zabezpieczenia | Jak zwykle wygląda po zadziałaniu | Najważniejsza różnica |
|---|---|---|
| Bezpiecznik samochodowy płytkowy | Przerwany mostek, czasem osmalenie lub lekko nadtopiona obudowa | Kolor mówi głównie o amperażu, nie o stanie elementu |
| Szklana lub ceramiczna wkładka topikowa | Przerwany drucik, czarny nalot, czasem pęknięta rurka | Najczęściej trzeba obejrzeć ją pod światło |
| Bezpiecznik w rozdzielnicy | Nie zawsze widać uszkodzenie, częściej działa wskaźnik albo pomiar | To często nie jest „spalony” element, tylko wyzwolony wyłącznik nadprądowy |
| Bezpiecznik po stronie DC w PV | Bywa ukryty w obudowie i nie daje wyraźnego śladu | Liczy się odłączenie stringu i pewny test, nie tylko oględziny |
To ważne rozróżnienie, bo wiele osób zakłada, że każdy bezpiecznik powinien wyglądać „tak samo spalony”. W praktyce konstrukcja decyduje o tym, ile widać gołym okiem, a to prowadzi do prostego pytania: jak sprawdzić uszkodzenie bez ryzyka pomyłki.
Jak sprawdzić bezpiecznik bez zgadywania
W tej części najczęściej przydaje się połączenie oględzin i prostego pomiaru ciągłości. Jeśli bezpiecznik ma przejrzystą obudowę, zaczynam od oględzin. Jeżeli nie mam pewności, sięgam po multimetr albo tester ciągłości, bo to najpewniejszy sposób, żeby nie wymieniać dobrego elementu na ślepo. W instalacji fotowoltaicznej robię to tylko po odłączeniu obwodu zgodnie z instrukcją producenta, bo po stronie DC margines błędu jest mniejszy niż w prostych obwodach domowych.
Najpierw szybka kontrola wzrokowa
- Sprawdź, czy obudowa jest przezroczysta i czy w środku widać ciągły element metalowy.
- Porównaj podejrzany bezpiecznik z identycznym, sprawnym egzemplarzem.
- Nie opieraj się wyłącznie na kolorze, bo w wielu modelach kolor oznacza przede wszystkim wartość znamionową.
- Jeśli widzisz stopienie, pęknięcie albo osmalenie gniazda, potraktuj to jako sygnał ostrzegawczy, a nie tylko kosmetyczną usterkę.
Przeczytaj również: Fotowoltaika - Ochrona przed przepięciami i bezpieczniki gPV
Później pomiar miernikiem
- Ustaw multimetr na test ciągłości albo niski zakres rezystancji.
- Przyłóż sondy do obu końców bezpiecznika.
- Brak przejścia oznacza przerwę w obwodzie, czyli uszkodzony element.
- Jeśli wynik jest niejednoznaczny, lepiej sprawdzić wkładkę jeszcze raz niż uznać ją za dobrą na podstawie samego wyglądu.
Ja traktuję ten etap jako filtr bezpieczeństwa. Oględziny mówią mi, gdzie szukać, a pomiar potwierdza, czy problem rzeczywiście leży w bezpieczniku, czy raczej w przewodzie, oprawie albo samym urządzeniu.
Najczęstsze przyczyny, które stoją za przepaleniem
Bezpiecznik nie przepala się bez powodu. Najczęściej reaguje na przeciążenie, zwarcie albo ukrytą wadę instalacji. W domu bywa to kilka odbiorników podpiętych do jednego obwodu, w samochodzie uszkodzony przewód, wilgoć albo wadliwe akcesorium, a w fotowoltaice problem z przewodami DC, złączami lub jednym stringiem, który przestał pracować prawidłowo.
- Przeciążenie - obwód ma za dużo pracy i bezpiecznik odcina zasilanie, zanim przewody zaczną się przegrzewać.
- Zwarcie - prąd rośnie gwałtownie, więc element topikowy reaguje niemal natychmiast.
- Słaby styk - luźne gniazdo, utlenione styki albo nadpalona oprawa mogą podnosić temperaturę wokół wkładki.
- Starzenie - bezpiecznik, który pracował w trudnych warunkach, potrafi zużyć się szybciej, niż sugeruje sam wygląd.
- Błąd montażu - zły typ, zbyt luźny docisk albo niezgodność z obciążeniem to prosty przepis na kolejną awarię.
Jeśli bezpiecznik przepala się ponownie po krótkim czasie, traktuję to jako sygnał ostrzegawczy, a nie uciążliwą drobnostkę. Sama wymiana wtedy nie naprawia przyczyny, więc trzeba przejść od skutku do źródła problemu.
Co zrobić od razu po przepaleniu
Najpierw odłącz obciążenie i sprawdź, czy w obwodzie nie ma uszkodzonego urządzenia. Potem wymień element wyłącznie na taki sam pod względem typu, wymiaru i wartości znamionowej. Nie wkładaj bezpiecznika „mocniejszego na próbę” ani nie zastępuj go prowizorycznie drutem, folią czy innym przewodnikiem, bo to nie rozwiązuje problemu, tylko usuwa zabezpieczenie.
- Wyłącz obwód lub urządzenie, które mogło spowodować zadziałanie.
- Wyjmij bezpiecznik i obejrzyj go w dobrym świetle.
- Wstaw nowy element o identycznych parametrach.
- Sprawdź, czy gniazdo i przewody nie są nadtopione albo osmalone.
- Włącz instalację i obserwuj, czy problem nie wraca od razu.
Jeżeli nowy bezpiecznik również zadziała natychmiast albo w krótkim czasie, nie szukam kolejnych szybkich wymian. Wtedy problem zwykle leży głębiej i dobrze przejść do ostatniej, praktycznej zasady.
Jak nie wymienić złego elementu po pierwszym zwarciu
Jednorazowe przepalenie może być przypadkiem, ale dwa albo trzy powtórzenia to już wzorzec. W takiej sytuacji zakładam przeciążenie, zwarcie albo wadę urządzenia i nie traktuję bezpiecznika jak części do ciągłego resetowania. W rozdzielnicy to samo dotyczy wyłączników nadprądowych: jeśli dźwignia wraca do pozycji wyłączonej, winny nie jest sam aparat, tylko obwód, który nadal zgłasza problem.
Najkrótsza reguła, którą stosuję, brzmi tak: patrz, mierz, wymieniaj tylko to samo i nie lekceważ powtórki. Jeśli po wymianie wszystko działa, problem był lokalny. Jeśli bezpiecznik znowu pada, czas przestać zgadywać i szukać przyczyny w instalacji, przewodach albo podłączonym urządzeniu, bo właśnie wtedy można zatrzymać większą awarię, zanim przerodzi się w kosztowny remont albo przestój w pracy całego obwodu.
