W instalacji fotowoltaicznej największe szkody potrafi zrobić przepięcie, bo uderza nie w samą produkcję energii, ale w elektronikę, która tę energię zamienia i nadzoruje. Pokażę, skąd biorą się takie zdarzenia, czym różni się ogranicznik od bezpiecznika i kiedy w grę wchodzą wkładki gPV. Dorzucam też praktyczne wskazówki doboru, żeby nie przepłacić za element, który nie zrobi właściwej roboty.
Najważniejsze rzeczy, które warto wiedzieć o ochronie instalacji PV
- Ogranicznik napięcia chroni elektronikę przed krótkim impulsem, a bezpiecznik gPV odcina obwód przy zwarciu albo prądzie wstecznym.
- W małych układach z 1 lub 2 równoległymi stringami wkładka gPV często nie jest konieczna, ale w większych już zwykle tak.
- Jeśli odcinek DC między generatorem a falownikiem przekracza około 10 m, ochronę trzeba zaplanować ostrożniej, często w dwóch punktach.
- Do PV używa się zabezpieczeń przeznaczonych do prądu stałego, a nie przypadkowych elementów z instalacji AC.
- Dobór bezpiecznika robi się z danych modułu, wartości Voc i Isc oraz z korektą na temperaturę, a nie na oko.
- Na tle ceny falownika poprawna ochrona jest stosunkowo tania, a potrafi oszczędzić bardzo kosztowną naprawę po burzy.
Skąd bierze się skok napięcia i co psuje w instalacji fotowoltaicznej
W praktyce nie chodzi tylko o piorun, który uderza bezpośrednio w dach. Równie groźne są wyładowania w pobliżu, przełączenia w sieci, załączanie dużych odbiorników i długie przewody DC, które zachowują się jak antena. Właśnie wtedy na wejściu falownika pojawia się krótki, bardzo stromy impuls, którego elektronika nie lubi najbardziej.
Najczęściej cierpi falownik, ale nie tylko on. Uszkodzeniu mogą ulec optymalizatory, moduły komunikacyjne, sterowniki magazynu energii, zabezpieczenia monitoringu i złącza w rozdzielnicy. Ja patrzę na to tak: jeśli jeden impuls potrafi wyłączyć całą instalację na kilka dni, to koszt ochrony przestaje być dodatkiem, a staje się elementem projektu.
Warto też pamiętać, że DC jest trudniejsze do gaszenia niż AC. Łuk elektryczny w obwodzie stałoprądowym nie ma naturalnego przejścia przez zero, więc zwykłe elementy z instalacji domowej nie zawsze radzą sobie tam tak, jak powinny. To prowadzi nas prosto do różnicy między ochroną przeciwprzepięciową a bezpiecznikiem.
Dlaczego ogranicznik napięcia jest innym elementem niż bezpiecznik
Ja zawsze rozdzielam te dwa zadania. Ogranicznik napięcia ma przyjąć udar i obciąć jego szczyt, żeby do elektroniki nie dotarło zbyt wysokie napięcie. Bezpiecznik ma natomiast przerwać obwód wtedy, gdy pojawi się nadprąd, zwarcie albo niebezpieczny prąd wsteczny z równoległych stringów.
| Element | Co chroni | Gdzie ma sens | Czego nie zrobi |
|---|---|---|---|
| Ogranicznik napięcia | Falownik, optymalizatory i sterowniki przed krótkim impulsem | Wejście DC falownika, rozdzielnica AC, długie trasy kablowe | Nie odetnie zwarcia i nie zastąpi bezpiecznika |
| Bezpiecznik gPV | Przewody, moduły i stringi przed prądem wstecznym oraz zwarciem | Obwody DC z kilkoma równoległymi stringami | Nie zatrzyma krótkiego impulsu napięciowego |
| Zwykły wyłącznik nadprądowy | Instalację AC przed przeciążeniem i zwarciem | Standardowa rozdzielnica budynku po stronie AC | Nie jest zamiennikiem zabezpieczeń PV po stronie DC |
W fotowoltaice najwięcej błędów bierze się z mylenia tych ról. Kto kupuje sam bezpiecznik i liczy, że załatwi temat burzy, ten zwykle przepłaca dwa razy. Z kolei sam ogranicznik bez poprawnie dobranej wkładki nie ochroni przewodów ani modułów przed skutkami zwarcia.
Na tym etapie najważniejsze pytanie brzmi już nie „co to jest”, tylko „jak to ułożyć w instalacji, żeby faktycznie działało”.
Jak wygląda sensowna ochrona po stronie DC i AC

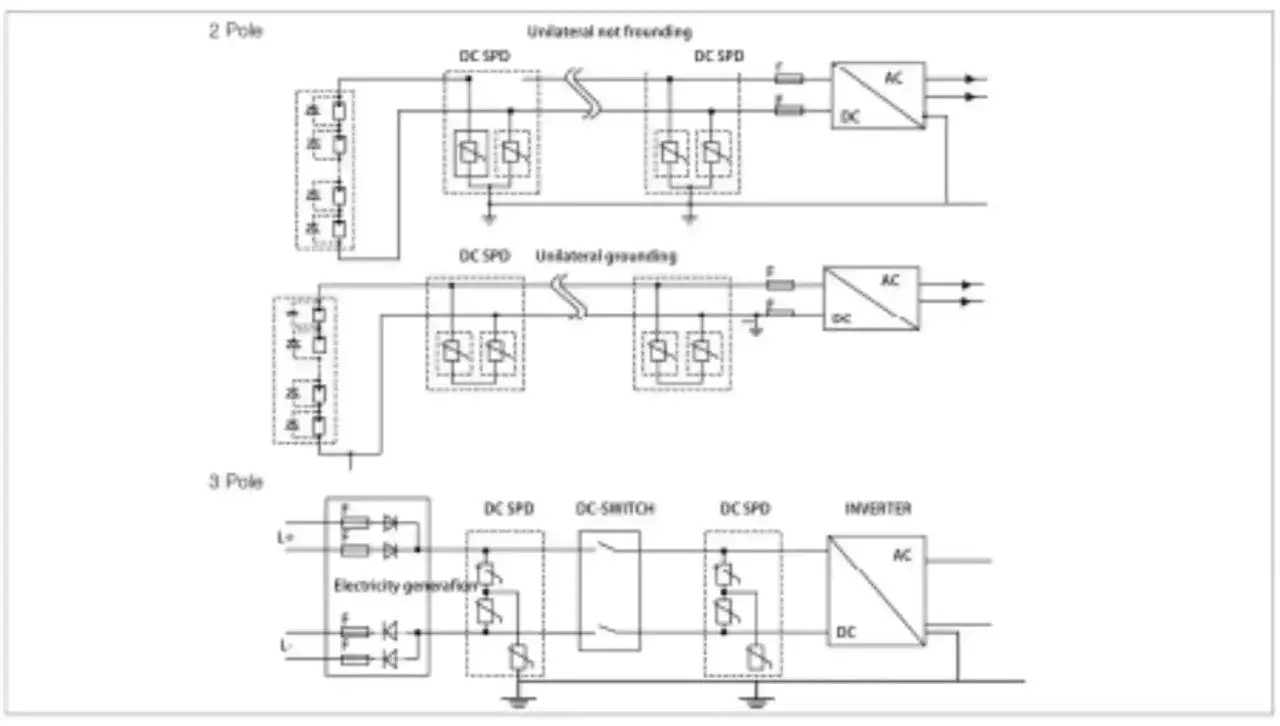

W domowej instalacji PV najczęściej zaczynam od wejścia DC falownika, bo to tam elektronika jest najbardziej wrażliwa. Jeśli odcinek między generatorem a falownikiem ma więcej niż około 10 m, warto rozważyć dodatkowy ogranicznik także przy skrzynce przyłączeniowej generatora. Przy obiekcie z instalacją odgromową albo przy braku bezpiecznego odstępu izolacyjnego nie zakładam, że jeden punkt ochrony wystarczy.
Po stronie AC chroni się rozdzielnicę budynku i, jeśli instalacja jest rozbudowana, także podrozdzielnice. Dzięki temu impuls z sieci albo z pobliskiego wyładowania nie przejdzie dalej w głąb instalacji. W praktyce układ wygląda więc jak dwa poziomy bariery, a nie jeden cudowny element zamontowany „gdzieś przy falowniku”.
- Na DC montuję ochronę jak najbliżej falownika, a przy długiej trasie także przy generatorze.
- Na AC daję zabezpieczenie przy rozdzielnicy głównej, bo tam wpadają zakłócenia z sieci.
- Przy instalacji odgromowej nie oszczędzam na układzie dwóch punktów ochrony, jeśli wymaga tego projekt.
- Przy długich przewodach nie liczę, że sam falownik „przeżyje wszystko”, bo to zbyt ryzykowne założenie.
Jeśli chodzi o budżet, to orientacyjnie wkładka gPV do małej instalacji kosztuje zwykle kilkanaście złotych za sztukę, ogranicznik DC typu 2 to najczęściej wydatek rzędu 150 do 300 zł, a wariant typu 1+2 albo modele z dodatkowymi funkcjami potrafią kosztować kilkaset złotych. Na tle ceny falownika to nadal rozsądny koszt, zwłaszcza gdy instalacja ma pracować latami bez przestoju.
Skoro wiemy już, gdzie montuje się ochronę, trzeba jeszcze rozstrzygnąć, kiedy bezpieczniki gPV są naprawdę potrzebne, a kiedy można z nich zrezygnować bez ryzyka.
Kiedy bezpieczniki gPV są potrzebne, a kiedy można je pominąć
W instalacjach PV bezpieczniki nie są automatycznie potrzebne wszędzie. Przy jednym stringu, a często także przy dwóch równoległych ciągach, ich zastosowanie bywa zbędne, o ile projekt i karty katalogowe modułów na to pozwalają. Im więcej stringów pracuje równolegle, tym większe ryzyko prądu wstecznego i tym szybciej wkładka staje się realnym zabezpieczeniem, a nie formalnością.
| Układ stringów | Czy gPV zwykle ma sens | Dlaczego |
|---|---|---|
| 1 string | Zwykle nie | Brak sąsiednich ciągów, które mogłyby podać prąd wsteczny |
| 2 równoległe stringi | Często nie, ale zależy od projektu | W wielu układach margines bezpieczeństwa jest jeszcze wystarczający |
| 3 i więcej stringów | Najczęściej tak | Prądy wsteczne mogą przekroczyć dopuszczalne obciążenie modułów i przewodów |
Tu nie ma miejsca na zgadywanie. Zawsze sprawdzam maksymalny dopuszczalny prąd wsteczny modułu, długość i przekrój przewodów oraz to, jak producent opisuje zabezpieczenie konkretnego panelu. W większych instalacjach gPV ma też jeszcze jedną zaletę, o której rzadko się mówi: porządkuje diagnostykę. Gdy coś się dzieje, łatwiej znaleźć uszkodzony tor.
To prowadzi do praktycznej części, czyli doboru samej wkładki. I właśnie tam najwięcej osób robi kosztowny skrót.
Jak dobrać wkładkę topikową bez zgadywania
Do doboru biorę zawsze trzy rzeczy: napięcie otwartego obwodu stringu, prąd zwarciowy modułu i temperaturę pracy. W dokumentacji producentów przewija się prosty punkt odniesienia. Napięcie znamionowe wkładki powinno być co najmniej 1,20 × Voc × Ns, a prąd znamionowy co najmniej 1,56 × Isc. Potem dochodzi korekta temperaturowa, bo w gorącej skrzynce parametry nie są takie same jak w katalogu.- Odczytuję Voc i Isc z karty modułu.
- Licze napięcie stringu, czyli Voc pomnożone przez liczbę modułów w szeregu.
- Sprawdzam, czy wkładka ma napięcie pracy dla DC, zwykle 1000 V albo 1500 V.
- Dobieram prąd wkładki co najmniej do wymaganego minimum i sprawdzam warunki przewodu.
- Koryguję wynik na temperaturę otoczenia, bo przy 40°C współczynnik bywa około 0,92, a przy 60°C spada mniej więcej do 0,82.
- Porównuję to z dopuszczeniem modułu do zabezpieczenia szeregowego, żeby nie przekroczyć limitu producenta.
Przykład jest prosty. Jeśli moduł ma 10 A Isc, to minimalny punkt odniesienia dla wkładki wynosi około 15,6 A, więc w praktyce sprawdza się 16 A lub najbliższa wyższa wartość dopuszczona przez producenta. Jeśli string daje wysokie Voc, wkładka 1000 V DC będzie bezpieczniejszym wyborem niż niższe napięcie znamionowe, nawet jeśli na pierwszy rzut oka obie wyglądają podobnie.
Najważniejsza zasada brzmi jednak tak: nie dobiera się wkładki wyłącznie do mocy instalacji. Liczą się dane elektryczne modułu, sposób połączenia stringów, temperatura i długość przewodów. To właśnie na tym etapie kończą się zgadywanki, a zaczyna sensowny projekt.
Najczęstsze błędy, które kosztują najwięcej po burzy
- Montaż zwykłego elementu z AC zamiast zabezpieczenia przeznaczonego do DC.
- Założenie, że jeden ogranicznik przy falowniku ochroni długą trasę przewodów.
- Dobór wkładki gPV „na oko”, bez sprawdzenia Voc, Isc i temperatury otoczenia.
- Zastosowanie zbyt dużego prądu wkładki, przez co przewód nie ma realnej ochrony.
- Ignorowanie faktu, że przy kilku równoległych stringach prąd wsteczny rośnie bardzo szybko.
- Brak kontroli wskaźnika zadziałania SPD po burzy albo po serii wyłączeń sieci.
Ja mam do tych oszczędności dość prosty stosunek: to, co wygląda tanio w koszyku zakupowym, często wychodzi drogo po pierwszej awarii. W PV najgorszy jest nie sam koszt wymiany, tylko przestój, dojazd serwisu i ryzyko, że uszkodzona elektronika pociągnie za sobą kolejne elementy.
Jeśli instalacja ma działać spokojnie przez lata, warto ją jeszcze regularnie sprawdzać, a nie tylko raz po montażu.
Co sprawdzić przed sezonem burzowym i po pierwszym alarmie
Przed sezonem burzowym robię krótki przegląd tego, co najłatwiej przeoczyć. Patrzę na stan wskaźników w ogranicznikach napięcia, szukam przebarwień przy zaciskach, sprawdzam dokręcenie połączeń i porównuję oznaczenia wkładek z projektem. To nie jest wielka filozofia, ale właśnie takie drobiazgi najczęściej decydują o tym, czy instalacja przetrwa sezon bez awarii.
- Sprawdzam okienko lub wskaźnik stanu SPD, bo czerwony sygnał zwykle oznacza konieczność wymiany.
- Oglądam wkładki i podstawy bezpiecznikowe pod kątem przegrzania, nadpaleń i luzów.
- Porównuję oznaczenia z dokumentacją, żeby mieć pewność, że nie włożono elementu o złym napięciu lub prądzie.
- Po alarmie z falownika sprawdzam logi, a nie tylko resetuję błąd i liczę, że problem zniknął.
- Jeśli po burzy pojawiają się kolejne wyłączenia, zlecam kontrolę całej trasy DC i połączenia wyrównawczego.
W dobrze zrobionej instalacji najpierw pracuje ochrona przeciwprzepięciowa, potem wkładki gPV tam, gdzie są naprawdę potrzebne, a dopiero na końcu reszta osprzętu. Taka kolejność nie jest sztuką dla sztuki, tylko najkrótszą drogą do tego, żeby dachowa elektrownia nie zatrzymała się po jednym mocniejszym wyładowaniu.
