Bezpiecznik B czy C - Jak dobrać wyłącznik nadprądowy?

Czym różnią się charakterystyki B i C

Oba aparaty służą do ochrony przewodów przed przeciążeniem i zwarciem, ale ich zachowanie przy krótkim, gwałtownym wzroście prądu jest inne. Najprościej: w wyłączniku nadprądowym człon termiczny pilnuje przeciążenia, a człon elektromagnetyczny odpowiada za szybkie odcięcie przy zwarciu. To właśnie ten drugi element odróżnia B od C.

To ważne rozróżnienie, bo przy tej samej wartości znamionowej, na przykład 16 A, B16 i C16 nie dają tego samego zachowania. Różni je próg zadziałania przy zwarciu, a nie „siła” zabezpieczenia. I właśnie od tego zależy, czy obwód będzie pracował stabilnie, czy zacznie się wyłączać przy każdym starcie urządzenia. Zanim jednak przejdziemy do praktyki, warto uporządkować samą nazwę tego elementu.

Dlaczego w praktyce mówi się bezpiecznik, choć technicznie to wyłącznik

W codziennym języku wiele osób mówi „bezpiecznik”, ale przy tej decyzji chodzi zwykle o wyłącznik nadprądowy, czyli aparat, który można ponownie załączyć po zadziałaniu. Wkładka topikowa działa inaczej: przepala się i trzeba ją wymienić. To nie jest tylko różnica słów, bo od niej zależy sposób diagnozy problemu.

Jeśli obwód wyłącza, nie powinno się odruchowo myśleć: „wstawię mocniejszy”. Najpierw trzeba ustalić, czy problem wynika z przeciążenia, zwarcia, prądu rozruchowego, uszkodzonego odbiornika czy zbyt dużej długości linii. W praktyce właśnie tu najczęściej zaczynają się błędy przy wymianie zabezpieczeń.

• Jeśli urządzenie startuje z wyraźnym pikiem prądu, sam typ B może być po prostu zbyt czuły.
• Jeśli obwód wyłącza bez wyraźnej przyczyny, trzeba sprawdzić, czy nie ma przeciążenia albo uszkodzenia instalacji.
• Jeśli ktoś proponuje zmianę B na C „żeby przestało wybijać”, bez pomiarów, to jest to skrót myślowy, nie poprawny dobór.

Ta różnica między nazwą potoczną a techniczną ma znaczenie również wtedy, gdy przechodzimy od teorii do konkretnego zastosowania. Właśnie dlatego najpierw patrzę na to, gdzie typ B działa najlepiej.

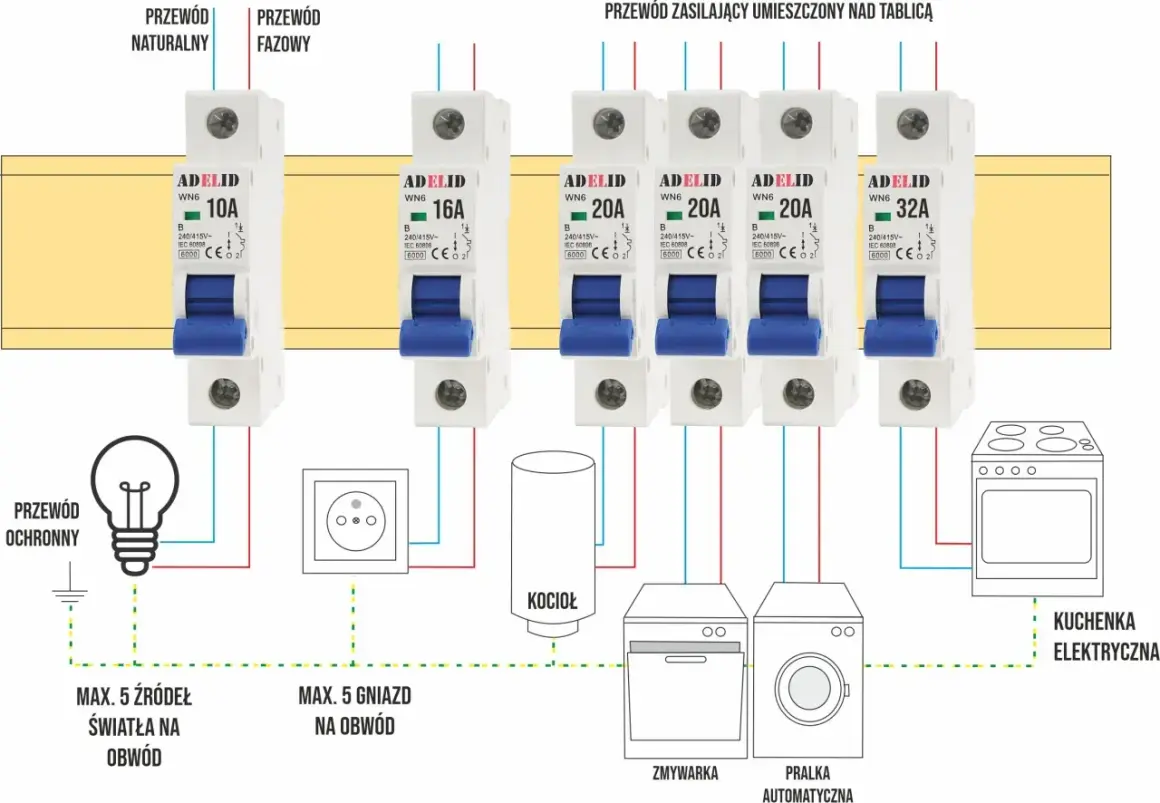

Kiedy typ B jest rozsądniejszym wyborem

Charakterystyka B sprawdza się tam, gdzie obciążenie jest przewidywalne, a chwilowe skoki prądu są niewielkie. W praktyce to najczęściej obwody oświetlenia, klasyczne gniazda, grzałki i urządzenia, które nie generują wyraźnego impulsu przy uruchomieniu. Z punktu widzenia ochrony instalacji to bardzo sensowny, bezpieczny wybór.

Najczęstsze obwody, w których B ma sens

• Oświetlenie - szczególnie wtedy, gdy oprawy nie mają dużego prądu załączeniowego.
• Gniazda ogólnego przeznaczenia - przy typowych odbiornikach domowych bez dużego rozruchu.
• Grzejniki i inne odbiorniki rezystancyjne - ich pobór jest prosty i przewidywalny.
• Długie odgałęzienia - gdy prąd zwarciowy na końcu linii bywa ograniczony, B daje większą szansę na pewne zadziałanie.

Właśnie przy długich przewodach B często okazuje się rozsądniejsze niż C, bo wyłącza przy niższym prądzie i nie wymaga tak „twardego” zwarcia, żeby zareagować szybko. To nie jest detal, tylko realna różnica w bezpieczeństwie całego obwodu. Gdy jednak pojawia się odbiornik z wyraźnym prądem rozruchowym, sytuacja zmienia się dość wyraźnie.

Kiedy typ C lepiej znosi rzeczywistość obciążenia

Charakterystyka C ma sens wtedy, gdy chwilowy skok prądu przy włączeniu jest normalny i nie oznacza awarii. To najczęściej silniki, pompy, sprężarki, transformatory, automatyka, niektóre zasilacze impulsowe oraz część układów z falownikiem. C nie jest lepsze samo w sobie; jest lepsze w konkretnych warunkach pracy.

Przeczytaj również: Gdzie są bezpieczniki w Audi 80 B4? Odkryj ich lokalizację i funkcje

Przykłady, które spotyka się najczęściej

• Pompa ciepła, hydrofor, klimatyzator - rozruch sprężarki może na moment podnieść prąd ponad poziom typowy dla obwodu B.
• Brama, roleta, siłownik - krótkie impulsy przy starcie i hamowaniu potrafią wywołać zbędne zadziałanie B.
• LED z dużą liczbą opraw - zasilacze impulsowe często pobierają wysoki prąd załączeniowy, zwłaszcza przy większych grupach opraw.
• Falowniki i UPS - elektronika wejściowa i kondensatory mogą dawać zauważalny impuls podczas uruchomienia.
• Transformatory i niektóre urządzenia automatyki - tu piki są krótkie, ale potrafią być na tyle wysokie, że typ B staje się zbyt czuły.

Jest jednak ważny warunek: obwód musi mieć dość duży prąd zwarciowy, żeby C zadziałało w wymaganym czasie. Im wyższy próg charakterystyki, tym bardziej wymagająca staje się instalacja. W praktyce właśnie dlatego C nie dobiera się „na wszelki wypadek”, tylko po sprawdzeniu parametrów linii i odbiornika.

Jak dobrać zabezpieczenie bez zgadywania

Wybór B albo C warto przejść w kilku krokach, a nie na zasadzie intuicji. Sam zaczynam od pytania: co naprawdę jest podłączone do obwodu i jak zachowuje się przy starcie? Dopiero później patrzę na przewód, długość linii i warunki zwarcia.

1. Określ rodzaj odbiorników - czy są to grzałki, lampy i gniazda, czy też silniki, pompy, zasilacze albo falownik.
2. Sprawdź prąd roboczy - wartość In musi pasować do przewodu i do ciągłego obciążenia, a nie do tego, co „wydaje się bezpieczne”.
3. Oceń prąd rozruchowy - jeśli przy starcie pojawia się krótki, wysoki impuls, typ C może być uzasadniony.
4. Zweryfikuj warunki zwarciowe - przy charakterystyce C to szczególnie istotne, bo aparat wymaga wyższego prądu, aby zadziałać szybko.
5. Sprawdź zalecenia producenta urządzenia - pompy, klimatyzatory, falowniki i zasilacze często mają konkretne wskazówki co do zabezpieczenia.
6. Nie pomijaj selektywności i RCD - charakterystyka B lub C nie zastępuje ochrony różnicowoprądowej ani nie rozwiązuje problemów z koordynacją zabezpieczeń.

W skrócie: jeżeli obwód jest prosty i przewidywalny, B zwykle wystarcza; jeżeli urządzenie ma normalny, powtarzalny impuls prądowy, można rozważyć C, ale tylko po sprawdzeniu, czy instalacja to udźwignie. To podejście szczególnie dobrze działa w nowoczesnych domach, gdzie na jednej rozdzielnicy spotykają się klasyczne obwody, automatyka i elektronika mocy.

Co to oznacza w instalacjach fotowoltaicznych

W instalacjach PV temat B i C pojawia się częściej, niż mogłoby się wydawać, bo obok samego falownika są jeszcze obwody pomocnicze, automatyka, magazyn energii, monitoring i często wydzielone zasilanie serwisowe. Na stronie AC falownika dobór charakterystyki zależy od jego zachowania przy uruchomieniu, długości przewodu oraz parametrów sieci. Nie ma jednej reguły „PV = C”, bo to zbyt duże uproszczenie.

• Obwód falownika - bywa, że C ma sens, ale tylko wtedy, gdy producent urządzenia to dopuszcza i gdy instalacja ma odpowiedni zapas warunków zwarciowych.
• Obwody pomocnicze - oświetlenie, gniazda serwisowe i proste sterowanie nadal często lepiej obsłuży B.
• Magazyn energii i automatyka - tu chwilowe piki prądu potrafią być realne, więc analiza rozruchu jest ważniejsza niż sama nazwa aparatu.
• Strona DC - nie zastępuje się tu zwykłego AC-owego wyłącznika nadprądowego, bo po stronie stałoprądowej potrzebne są urządzenia przeznaczone do DC.

W praktyce PV uczy jednego: nie dobiera się zabezpieczenia wyłącznie po tym, co „najczęściej się montuje”, tylko po zachowaniu konkretnego urządzenia i warunkach całej linii. To samo dotyczy modernizacji starszych rozdzielnic, które po dołożeniu falownika, pompy ciepła albo ładowarki zaczynają pracować inaczej niż wcześniej.

Najczęstsze błędy przy wymianie i modernizacji

Najwięcej problemów widzę wtedy, gdy ktoś próbuje rozwiązać objaw, a nie przyczynę. Wyłącznik, który wyzwala, nie musi być „za słaby” - czasem informuje o realnym problemie z obwodem. Jeśli zignoruje się ten sygnał, można jedynie przesunąć kłopot w czasie.

• Zmiana B na C bez pomiarów - to najpopularniejszy błąd i jednocześnie jeden z najbardziej ryzykownych.
• Zwiększenie prądu znamionowego zamiast rozwiązania przyczyny - obwód może przestać wyłączać, ale przewód nadal będzie pracował poza bezpiecznym zakresem.
• Ignorowanie długości przewodu - długa linia może mieć zbyt mały prąd zwarciowy, żeby C zadziałało tak szybko, jak trzeba.
• Mylenie charakterystyki z ochroną przeciwporażeniową - za ten obszar odpowiada przede wszystkim RCD i poprawnie wykonany układ sieci.
• Przenoszenie tego samego rozwiązania z jednego obwodu do drugiego - to, że B działało w oświetleniu, nie znaczy, że zadziała równie dobrze przy pompie albo falowniku.

Jeśli po modernizacji instalacji coś zaczyna wybijać, najpierw szukam odpowiedzi na pytanie, co zmieniło się w obciążeniu, a dopiero potem patrzę na sam aparat. To zwykle oszczędza więcej czasu niż bezrefleksyjna wymiana zabezpieczenia na „mocniejsze”.

Jedna reguła, która zwykle prowadzi do dobrego wyboru

Jeśli obwód jest prosty, przewidywalny i nie ma dużych prądów rozruchowych, wybieram B. Jeśli odbiornik ma normalny impuls przy starcie, rozważam C, ale dopiero po sprawdzeniu parametrów linii i zaleceń producenta. W instalacjach fotowoltaicznych i automatyce domowej ta kolejność myślenia jest ważniejsza niż sam napis na obudowie aparatu.

Najlepszy wybór to nie ten, który „najrzadziej wybija”, tylko ten, który daje równowagę między wygodą pracy a ochroną przewodów. Gdy tę równowagę przesunie się za daleko w stronę tolerancji, instalacja traci bezpieczeństwo; gdy przesadzi się z czułością, zaczynają się niepotrzebne wyłączenia. Właśnie dlatego przy doborze zabezpieczenia lepiej kierować się parametrami obwodu niż przyzwyczajeniem z poprzedniej instalacji.
