Stycznik 3-fazowy to prosty aparat, ale tylko wtedy, gdy od początku rozdzielisz tor mocy, obwód sterowania i zabezpieczenie silnika. Ja zaczynam od schematu na obudowie i napięcia cewki, bo właśnie tam najłatwiej pomylić zasilanie z wyjściem albo podać złe napięcie na A1 i A2. Poniżej pokazuję, jak podłączyć stycznik 3 fazowy bez zgadywania, z myślą o silniku, pompie, grzałce albo automatyce w instalacji PV.
Najpierw sprawdź napięcie cewki, oznaczenia zacisków i tor zabezpieczenia
- L1, L2, L3 to zwykle wejście zasilania, a T1, T2, T3 wyjście na odbiornik.
- A1 i A2 służą do zasilenia cewki, więc muszą dostać dokładnie takie napięcie, jakie podaje tabliczka znamionowa.
- W silnikach bardzo często potrzebny jest też przekaźnik przeciążeniowy, który odcina cewkę po zadziałaniu.
- PE nie prowadzi się przez stycznik; przewód ochronny zostaje poza torami łączeniowymi.
- Do grzałek i buforów patrzysz głównie na obciążenie rezystancyjne, a do pomp i sprężarek na pracę silnikową oraz prąd rozruchowy.
- Jeśli schemat producenta nie zgadza się z intuicją, wygrywa schemat, nie „typowy układ”.
Najpierw sprawdź napięcie cewki, obciążenie i schemat producenta
Zanim podłączysz przewody, ustal trzy rzeczy: jaką pracę ma wykonywać stycznik, jakie napięcie ma cewka i czy w torze ma pracować przekaźnik przeciążeniowy. W praktyce innego układu użyjesz do grzałki zasilanej z nadwyżek PV, a innego do pompy czy sprężarki, bo przy silniku liczy się kategoria pracy i prąd rozruchowy, a przy obciążeniu rezystancyjnym najważniejsza jest trwałość styków przy częstych załączeniach.
Ja zwracam też uwagę na prostą zasadę: stycznik przełącza fazy robocze, ale nie zastępuje zabezpieczenia nadprądowego ani ochrony przeciwzwarciowej. Jeżeli instalacja ma działać długo i bez niespodzianek, obwód trzeba traktować jako całość, a nie jako sam „przełącznik trzech faz”.
| Rodzaj obciążenia | Na co patrzeć przy doborze | Dlaczego to ważne |
|---|---|---|
| Grzałka, bojler, bufor | Kategoria AC-1, liczba cykli, zapas prądowy | Prąd jest bardziej przewidywalny, ale częste załączanie zużywa styki |
| Pompa, wentylator, sprężarka | Kategoria AC-3, prąd rozruchowy, zabezpieczenie silnika | Stycznik musi wytrzymać trudniejszy start i wyłączenie pod obciążeniem |
| Automatyka PV i sterowanie nadwyżkami | Napięcie cewki, sygnał sterujący, liczba załączeń na dobę | Tu liczy się kompatybilność z automatyką i odporność na częste przełączenia |
Jeśli te trzy parametry są jasne, dalsze podłączenie staje się techniczną czynnością, a nie zgadywanką. Następny krok to odczytanie oznaczeń zacisków, bo to one mówią, gdzie ma trafić zasilanie, a gdzie odbiornik.
Jak rozpoznać zaciski L1, L2, L3, T1, T2, T3, A1 i A2
Oznaczenia na styczniku nie są ozdobą. To język, w którym aparat mówi, co jest wejściem, co wyjściem i gdzie zasila się cewkę. W typowym styczniku 3-biegunowym trzy fazy wchodzą na stronę L1, L2, L3, a z drugiej strony wychodzą przez T1, T2, T3 do obciążenia. Cewka sterująca pracuje osobno na zaciskach A1 i A2.
Najkrócej mówiąc: tor mocy i tor sterowania to dwa różne światy. W praktyce bardzo pomaga też styk pomocniczy, często oznaczany jako NO lub NC, bo właśnie on pozwala zbudować podtrzymanie albo sygnał awarii. Gdy stycznik pracuje z przekaźnikiem przeciążeniowym, dochodzi jeszcze styk NC 95-96, który po zadziałaniu otwiera obwód cewki.
| Zacisk | Rola | Co zwykle podłączasz |
|---|---|---|
| L1, L2, L3 | Wejście toru mocy | Zasilanie trójfazowe z zabezpieczenia lub rozdzielnicy |
| T1, T2, T3 | Wyjście toru mocy | Odbiornik, na przykład silnik, grzałkę albo dalszy element układu |
| A1, A2 | Zasilanie cewki | Napięcie sterujące zgodne z tabliczką znamionową |
| 95-96 | Styk NC przekaźnika przeciążeniowego | Szeregowo w obwodzie cewki |
| 97-98 | Styk NO sygnalizacji przeciążenia | Lampka, alarm albo wejście sterownika |
To właśnie ta tabela najczęściej oszczędza czas przy pierwszym montażu. Kiedy już wiesz, gdzie jest wejście, wyjście i obwód cewki, można przejść do samego podłączenia bez ryzyka, że pomylisz stronę zasilania z obciążeniem.
Podłączenie stycznika 3-fazowego krok po kroku
- Odłącz zasilanie i potwierdź brak napięcia miernikiem. Nie wystarczy wyłączyć wyłącznik; trzeba sprawdzić, czy na zaciskach rzeczywiście nie ma potencjału.
- Podłącz zasilanie trójfazowe do L1, L2 i L3. Jeżeli układ ma osobny wyłącznik nadprądowy, to właśnie stamtąd zwykle przychodzi faza na stycznik.
- Wyprowadź odbiornik z T1, T2 i T3. W typowym układzie motorowym lub zasilającym grzałkę to ta strona idzie dalej do obciążenia albo do kolejnego elementu zestawu.
- Sprawdź, czy potrzebujesz przekaźnika przeciążeniowego. Dla silnika zwykle tak; w układzie z grzałką często nie, ale zawsze decyduje projekt i schemat producenta.
- Podłącz cewkę do A1 i A2. Jeśli cewka jest na 230 V AC, zwykle trafia tam faza i neutralny; jeśli na 24 V AC/DC, potrzebujesz odpowiedniego zasilania sterującego. Przy cewce DC pilnuj też biegunowości, jeśli producent tak wymaga.
- Zrób test bez obciążenia, a potem z obciążeniem. Jeśli silnik obraca się w złą stronę, zamień dowolne dwie fazy po stronie wyjściowej, a nie zgaduj przy cewce.
W typowym montażu najwięcej uwagi wymaga nie samo wpięcie przewodów, ale ich porządek i zgodność z dokumentacją. Dobrze zaciśnięty przewód, poprawnie oznaczone żyły i test pracy pod obciążeniem często decydują o tym, czy układ będzie działał latami, czy po kilku dniach zacznie się grzać i wyłączać.
Jak wpiąć cewkę, przyciski i przekaźnik przeciążeniowy
Jeśli stycznik ma pracować w prostym układzie automatycznym, obwód sterowania jest równie ważny jak tor mocy. To właśnie on decyduje, czy stycznik ma załączać się po sygnale z termostatu, sterownika, pływaka czy przycisku START. W praktyce są dwa podstawowe rozwiązania: sterowanie 2-przewodowe i 3-przewodowe.
Sterowanie 2-przewodowe
To układ, w którym na cewkę trafia sygnał ciągły. Gdy sygnał jest obecny, stycznik pozostaje załączony; gdy znika, aparat odpuszcza. Taki schemat sprawdza się przy prostych automatach, pływakach, termostatach i w części układów PV, gdzie sterownik podaje po prostu „tak” albo „nie”.
Przeczytaj również: Jak zostać elektrykiem po liceum i uniknąć najczęstszych błędów

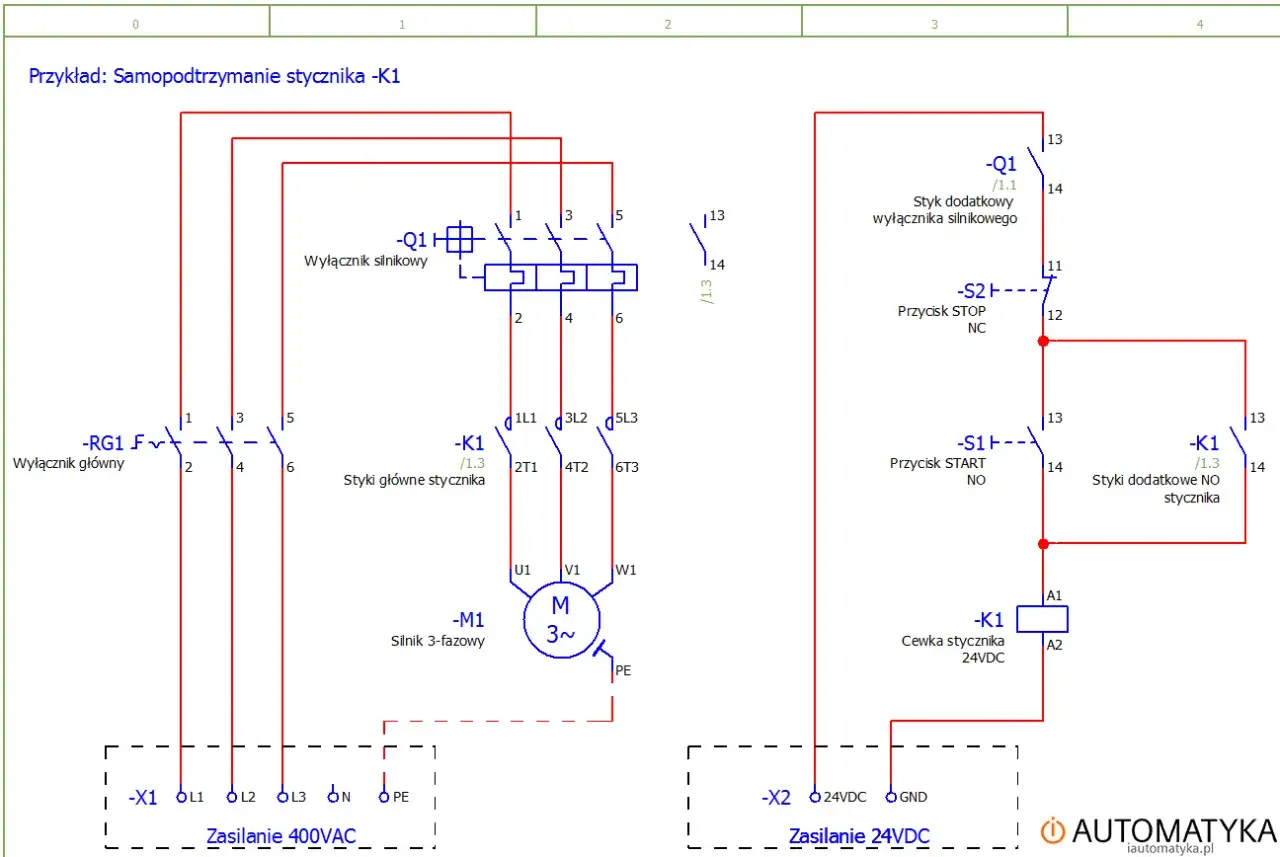

Sterowanie 3-przewodowe
Tu wykorzystujesz przyciski STOP i START oraz styk pomocniczy do podtrzymania. Krótki impuls uruchamia cewkę, a styk pomocniczy utrzymuje ją w pracy do chwili zatrzymania. To rozwiązanie jest wygodne przy ręcznym sterowaniu, bo po zaniku napięcia układ wraca do stanu bezpiecznego i nie startuje sam po powrocie zasilania.
W torze silnikowym przekaźnik przeciążeniowy włącza się tak, aby jego styk NC 95-96 rozłączał cewkę stycznika po wykryciu przeciążenia. Styk NO 97-98 możesz wykorzystać do lampki awarii albo wejścia alarmowego. To nie jest drobiazg, tylko realna ochrona silnika przed grzaniem i uszkodzeniem uzwojeń.
Jeżeli masz wątpliwość, które rozwiązanie wybrać, kieruj się tym, jak ma pracować instalacja: automatycznie i bezobsługowo, czy ręcznie z przyciskiem i podtrzymaniem. Następna sekcja pokazuje, gdzie ludzie najczęściej popełniają błąd, bo to zwykle oszczędza więcej czasu niż kolejne poprawki po uruchomieniu.
Najczęstsze błędy i ryzyko, które naprawdę się zdarza
- Podanie złego napięcia na cewkę. To jeden z najdroższych błędów, bo cewka potrafi się przegrzać albo w ogóle nie zadziałać.
- Pomylenie obwodu mocy z obwodem sterowania. Na pierwszy rzut oka przewody wyglądają podobnie, ale skutki są zupełnie inne.
- Ominięcie przekaźnika przeciążeniowego w układzie silnikowym. Bez niego stycznik jeszcze zadziała, ale silnik przestaje być chroniony tak, jak powinien.
- Wprowadzenie przewodu ochronnego PE przez stycznik. Tego się nie robi; przewód ochronny ma iść bezpośrednio zgodnie z zasadami instalacji.
- Lekceważenie momentu dokręcenia zacisków. Luźne połączenie nie musi od razu dać awarii, ale bardzo często kończy się grzaniem i przebarwieniami po kilku tygodniach.
- Dobór stycznika wyłącznie po liczbie faz. Liczy się też prąd, kategoria pracy i liczba cykli łączeniowych.
Najgorsze jest to, że część takich błędów nie ujawnia się od razu. Układ może ruszyć, ale po czasie zaczyna hałasować, grzać się albo wybijać zabezpieczenia. Dlatego ja wolę spędzić kilka minut dłużej na weryfikacji schematu niż kilka godzin na szukaniu przyczyny później.
Gdzie taki układ pracuje najlepiej w domu, warsztacie i PV
W instalacjach fotowoltaicznych stycznik najczęściej nie siedzi przy samych modułach, tylko w automatyce odbiornika: odcina grzałkę CWU, steruje pompą obiegową, załącza bufor albo pilnuje obciążenia wtedy, gdy falownik ma nadwyżkę energii. W warsztacie robi podobną robotę przy silnikach pomp, wentylacji czy sprężarek, dlatego dobór kategorii pracy jest ważniejszy niż sam napis „3 fazy” na obudowie.
| Zastosowanie | Na co patrzeć | Co zwykle ma znaczenie w praktyce |
|---|---|---|
| Grzałka CWU lub bufor | AC-1, częstotliwość załączeń, zapas prądowy | Stycznik powinien pracować chłodno i nie kleić styków przy cyklicznym grzaniu |
| Pompa, wentylator, sprężarka | AC-3, prąd rozruchowy, przekaźnik przeciążeniowy | Start silnika jest trudniejszy niż sama praca ciągła |
| Automatyka PV i sterowanie odbiorami | Napięcie cewki, sygnał sterujący, liczba cykli na dobę | Najczęściej wygrywa prosty i czytelny układ z jasnym podziałem mocy i sterowania |
Jeżeli liczysz na cichą, bezproblemową pracę, nie przeciążaj stycznika częstym załączaniem i nie zamykaj go w ciasnej, przegrzewającej się przestrzeni. Dobre chłodzenie i właściwa kategoria pracy często robią większą różnicę niż sama marka aparatu.
Co zostawić sobie na przyszły serwis i pierwsze uruchomienie
Jeżeli układ ma pracować bez ciągłej kontroli, zostaw po sobie porządek: opisz przewody, zapisz napięcie cewki, zrób zdjęcie połączeń przed zamknięciem obudowy i zostaw miejsce na odczytanie oznaczeń zacisków. To drobiazgi, ale przy kolejnym serwisie oszczędzają najwięcej czasu, a przy pierwszym uruchomieniu często decydują o tym, czy całość ruszy od razu, czy trzeba będzie wracać do schematu.
W praktyce najlepszy montaż to nie ten, który wygląda najbardziej technicznie, tylko ten, który da się łatwo sprawdzić, bezpiecznie wyłączyć i bezbłędnie odtworzyć po miesiącach pracy.
