W takim układzie najważniejsze są trzy rzeczy: dobór sensownego sterowania, poprawne połączenie przewodów i ustawienie czujek tak, żeby nie reagowały przypadkowo. Pokażę, jak podłączyć oświetlenie schodowe z dwoma czujnikami ruchu, kiedy to rozwiązanie naprawdę ma sens i jak uniknąć błędów, które później mszczą się miganiem albo zbyt krótkim świeceniem.
Co musisz wiedzieć, zanim połączysz dwie czujki przy schodach
- Dwa czujniki można wykorzystać na dwa sposoby: jako zwykłe sterowanie wspólne albo jako część dedykowanego sterownika schodowego.
- Najbezpieczniej sprawdzić instrukcję producenta, bo nie każdy model da się łączyć równolegle bez problemów.
- Na schodach najlepiej działa krótki czas podtrzymania, zwykle 30-60 sekund, żeby światło nie paliło się bez sensu.
- Montowanie czujek ma większe znaczenie niż się wydaje; zły kąt widzenia lub zła wysokość potrafią zepsuć nawet dobry osprzęt.
- Do LED-ów warto dobrać układ z zapasem mocy, a w prostych instalacjach użyć czujników z przekaźnikiem wyjściowym.
Kiedy dwa czujniki mają sens, a kiedy lepszy jest sterownik schodowy
Jeżeli schody łączą dwa poziomy i chcesz, żeby światło zapalało się z góry albo z dołu, układ z dwiema czujkami jest logiczny. W praktyce są tu dwa podejścia. Pierwsze to dwa zwykłe czujniki PIR, które sterują tym samym obwodem. Drugie to dedykowany sterownik schodowy z dwoma czujkami, który uruchamia oświetlenie bardziej przewidywalnie i często pozwala zapalać światło sekwencyjnie.
| Rozwiązanie | Kiedy je wybrać | Plusy | Ograniczenia |
|---|---|---|---|
| Dwa zwykłe czujniki PIR | Gdy chcesz po prostu zapalać jeden obwód światła z obu stron schodów | Tanio, prosto, mało elementów | Nie każdy model można połączyć równolegle; bywa, że pojawia się wzajemne zakłócanie |
| Sterownik schodowy z dwiema czujkami | Gdy zależy Ci na efektownym i stabilnym sterowaniu oświetleniem stopni | Lepsza logika pracy, zwykle łatwiejsza regulacja, większa przewidywalność | Wyższy koszt i konieczność dopasowania czujek do konkretnego sterownika |
| Czujnik ruchu + ręczne sterowanie | Gdy chcesz mieć też włącznik na czas sprzątania albo dłuższego przejścia | Większa wygoda i kontrola | Więcej osprzętu i bardziej rozbudowane okablowanie |
Ja przy schodach zwykle zaczynam od pytania nie o sam czujnik, tylko o efekt, jaki ma dawać światło. Jeśli ma po prostu zapalić ciąg opraw przy wejściu na bieg, wystarczą dwa kompatybilne czujniki. Jeśli ma działać jak dopracowany system schodowy, lepiej od razu sięgnąć po sterownik przeznaczony do takiej pracy. To oszczędza późniejszych poprawek i nieporozumień przy montażu, a dalej przechodzę już do tego, co trzeba przygotować.
Co przygotować przed podłączeniem
Zanim zacznę podłączać przewody, kompletuję osprzęt, bo na schodach najmniej opłaca się improwizacja. W 2026 roku na polskim rynku najprostsze czujniki PIR 230 V kosztują orientacyjnie 20-60 zł, lepsze modele zwykle 60-150 zł, a sterowniki schodowe z dwoma czujkami najczęściej mieszczą się mniej więcej w widełkach 170-850 zł w zależności od funkcji i jakości wykonania.
| Element | Na co zwracam uwagę | Orientacyjny koszt |
|---|---|---|
| Czujniki ruchu | Zakres regulacji czasu, próg zmierzchowy, typ wyjścia, zgodność z LED | 20-150 zł/szt. |
| Sterownik schodowy | Obsługa dwóch czujek, logika pracy, możliwość ustawienia efektu, kompatybilność z obciążeniem | 170-850 zł |
| Przewody i złączki | Dobór przekroju do mocy obwodu i sposobu prowadzenia instalacji | 40-150 zł |
| Oprawy LED lub taśma LED | Niski pobór mocy, stabilny start, odpowiedni zasilacz lub driver | zależnie od projektu |
| Narzędzia pomiarowe | Próbnik napięcia, miernik, wkrętaki izolowane | jeśli ich nie masz, dolicz osobno |
Warto też sprawdzić, czy czujki mają wyjście przekaźnikowe i czy producent dopuszcza pracę w układzie równoległym. To drobiazg, który decyduje o tym, czy instalacja zadziała od razu, czy zacznie żyć własnym życiem. Gdy sprzęt mam już dobrany, przechodzę do schematu połączeń, bo właśnie tam najłatwiej popełnić kosztowny błąd.

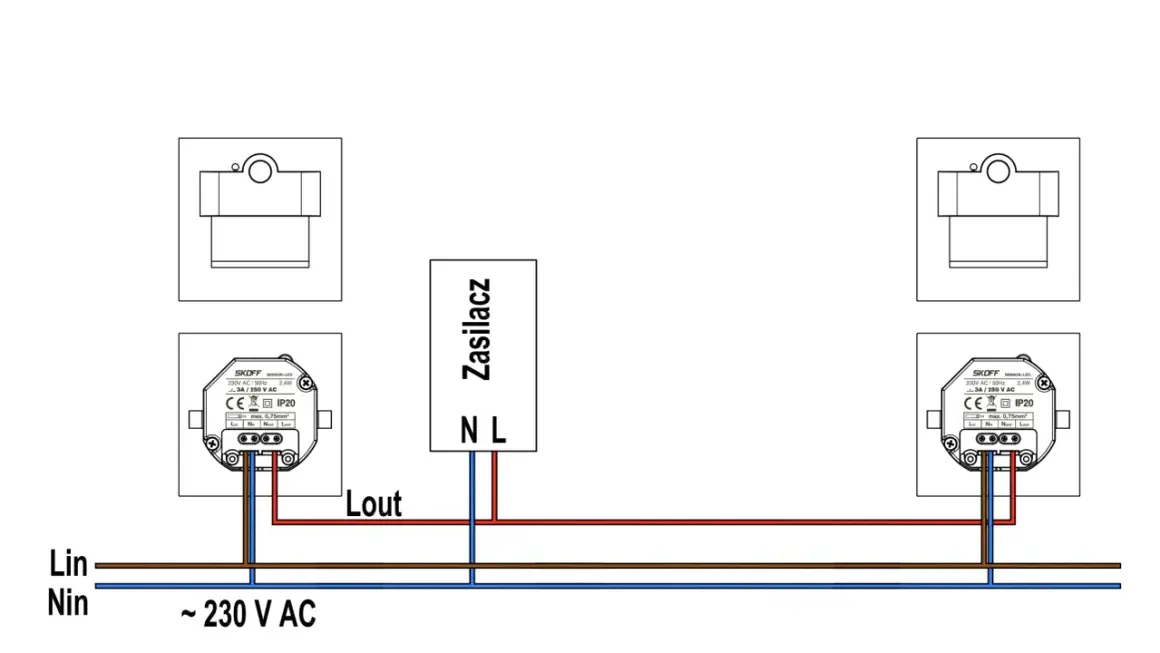

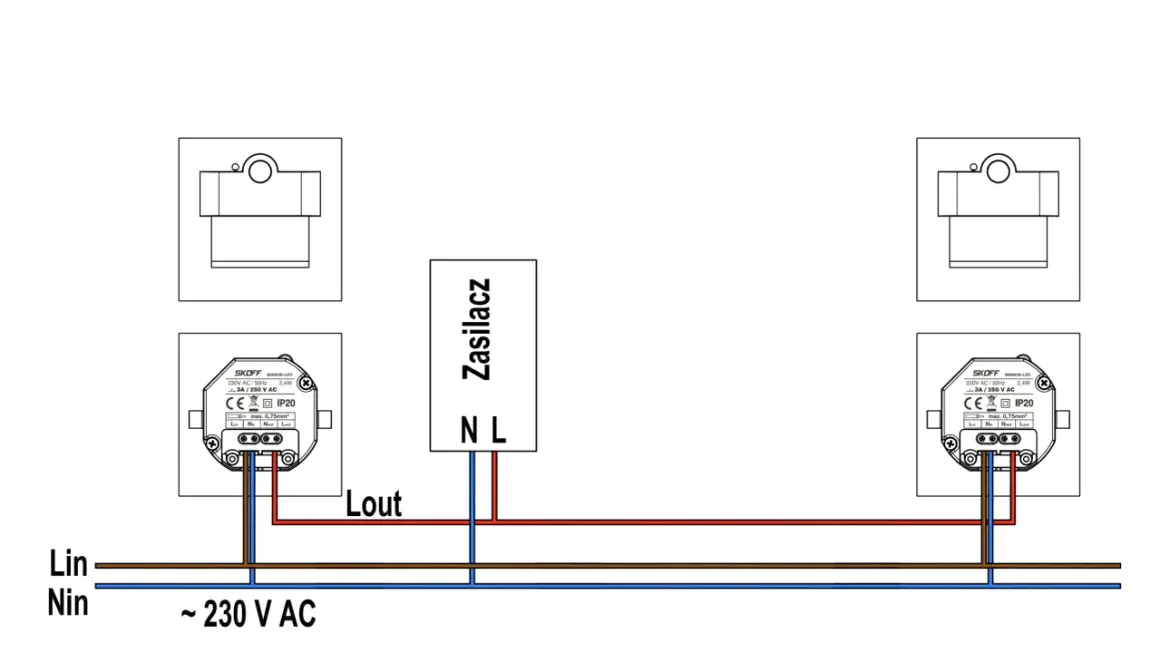

Jak wygląda poprawny schemat połączeń
Najprostsza zasada jest taka: oba czujniki muszą widzieć ten sam obwód oświetlenia, ale tylko wtedy, gdy ich konstrukcja i instrukcja na to pozwalają. W praktyce zasilanie prowadzi się do obu czujek, a sygnał załączenia trafia do wspólnej lampy albo do sterownika schodowego. Jeśli model czujnika nie przewiduje pracy równoległej, nie łączę go na siłę, tylko stosuję sterownik lub przekaźnik pośredniczący.

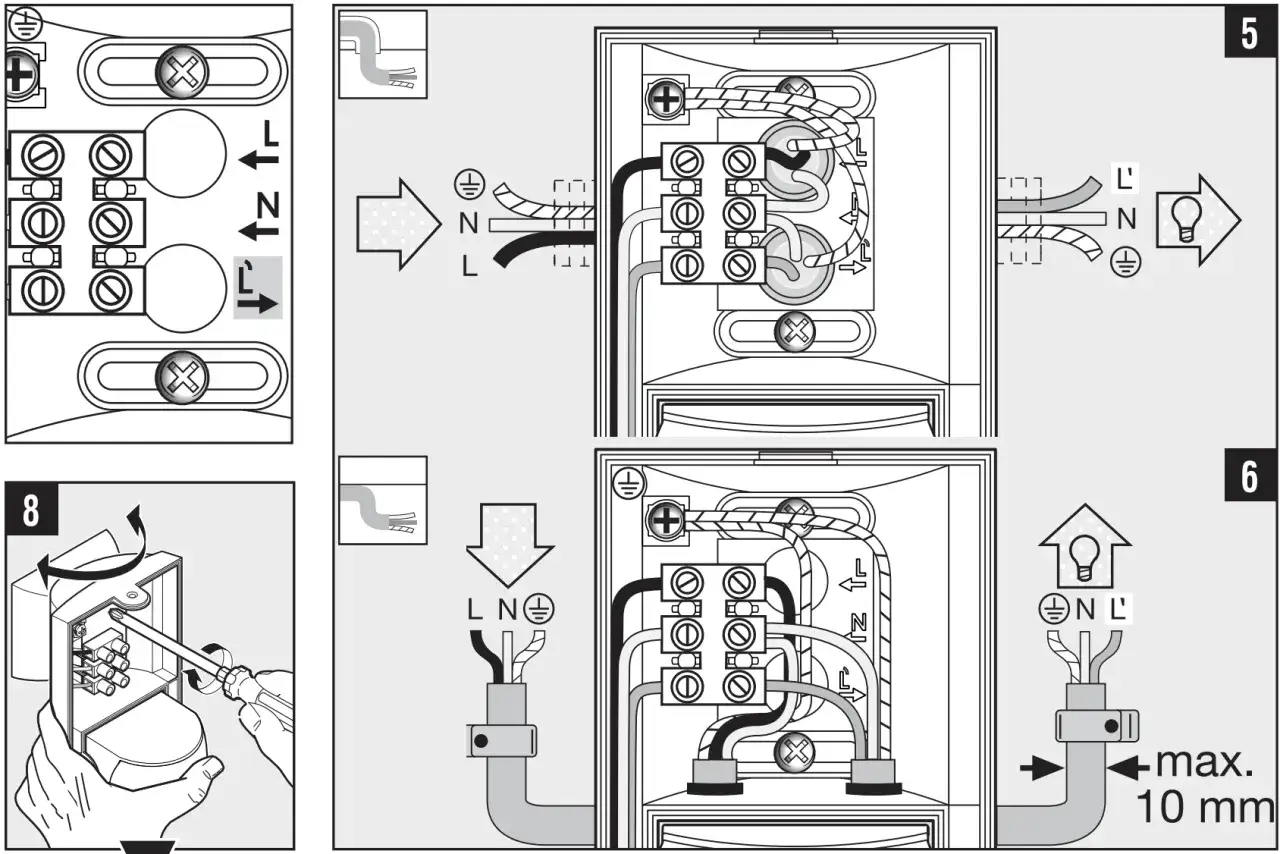

| Element instalacji | Co robi | Jak to traktuję w układzie |
|---|---|---|
| L | Faza zasilania | Podaję ją do obu czujek zgodnie ze schematem producenta |
| N | Neutralny | Prowadzę wspólnie do czujek i do oprawy |
| PE | Przewód ochronny | Prowadzę bezpośrednio do oprawy lub elementów metalowych wymagających ochrony |
| L' | Wyjście załączane przez czujnik | Łączę tak, aby jedna czujka mogła uruchomić ten sam obwód światła |
| Wejście sterujące sterownika schodowego | Przyjmuje sygnał z czujki | Jeśli używam sterownika, to on przejmuje logikę pracy całego układu |
Wariant z dwoma zwykłymi czujnikami
Tu zasada jest prosta: oba czujniki dostają zasilanie, a ich wyjścia pracują na wspólny obwód. Taki układ ma sens wtedy, gdy czujki mają przekaźnikowe wyjście i producent pozwala na takie połączenie. Jeśli jeden z modeli ma elektronikę, która nie toleruje pracy równoległej, mogą pojawić się cofanie napięcia, przypadkowe załączanie albo krótsza żywotność czujki.
Przeczytaj również: Ile zarabia elektryk w USA? Zaskakujące fakty o wynagrodzeniach
Wariant z dedykowanym sterownikiem schodowym
To rozwiązanie, które ja oceniam wyżej tam, gdzie schody są używane codziennie i mają działać bez kaprysów. Czujki montuje się wtedy jako elementy wejściowe, a sterownik decyduje, kiedy i jak załączyć oświetlenie. W wielu zestawach właśnie taki układ jest przewidziany od początku, co upraszcza montaż i zmniejsza ryzyko błędów.
- Odłączam zasilanie i sprawdzam brak napięcia.
- Sprawdzam schemat konkretnego modelu czujki lub sterownika.
- Łączę zasilanie L i N zgodnie z instrukcją.
- Wspólny przewód sterujący prowadzę do lampy albo do wejścia sterownika.
- Sprawdzam, czy przewód ochronny trafia tam, gdzie powinien.
- Na końcu robię test działania i dopiero wtedy zamykam puszki.
Sam schemat to połowa sukcesu, ale na schodach równie ważne jest miejsce montażu. Jeśli czujki stoją źle, nawet poprawnie połączona instalacja będzie reagowała nerwowo albo za późno.
Gdzie zamontować czujki, żeby działały przewidywalnie
Przy schodach nie montuję czujek „byle gdzie”, bo ich pole widzenia decyduje o tym, czy światło włączy się na czas. W klasycznych rozwiązaniach PIR najlepiej działają tak ustawione, by przejście było przecinane przez ruch człowieka, a nie tylko przez jego zbliżanie się od frontu. To zwiększa skuteczność wykrywania. W systemach schodowych z dedykowanymi czujkami producent często zaleca montaż nisko, nawet na wysokości około 25-35 cm nad podłożem, ale tutaj zawsze trzymam się instrukcji konkretnego zestawu.
- Nie kieruję czujki prosto na okno, grzejnik ani nawiew, bo to typowe źródła fałszywych reakcji.
- Nie ustawiam dwóch czujników tak, żeby „widziały się” wzajemnie, jeśli producent tego nie przewidział.
- Przy wąskich schodach pilnuję, by zasięg nie wychodził zbyt mocno na korytarz lub sąsiedni pokój.
- W układach z oprawami LED sprawdzam, czy minimalne obciążenie czujnika jest spełnione.
- Jeśli schody są długie, wolę jedną czujkę przy wejściu i drugą przy wyjściu niż jeden czujnik próbujący objąć wszystko.
W praktyce najlepszy montaż to taki, przy którym człowiek wchodzi po schodach bez zastanawiania się, czy światło zaskoczy. Gdy ustawienie jest dobre, zostaje już tylko strojenie parametrów, a to właśnie ono odróżnia instalację „działającą” od instalacji wygodnej.
Najczęstsze błędy, które psują działanie układu
Najwięcej problemów widzę nie w samych czujnikach, ale w podejściu do montażu. Ludzie zakładają, że skoro czujka świeci w sklepie, to zadziała wszędzie tak samo. Na schodach to rzadko jest prawda. Tu znaczenie mają odległości, przeszkody, rodzaj źródła światła i logika połączenia.
- Mieszanie niekompatybilnych czujników - dwa różne modele mogą pracować zupełnie inaczej i wzajemnie się zakłócać.
- Brak sprawdzenia wyjścia - jeśli czujnik nie ma odpowiedniego wyjścia przekaźnikowego, łączenie równoległe bywa ryzykowne.
- Zbyt długi czas świecenia - schody zaczynają działać jak korytarz awaryjny, a nie jak oszczędna automatyka.
- Zbyt czuły próg zmierzchowy - światło zapala się w dzień i cała oszczędność znika.
- Fałszywe wykrywanie - ruch drzwi, przeciąg, kaloryfer albo refleks z lustra potrafią uruchamiać czujkę bez powodu.
Ja zawsze po montażu robię kilka testów w realnym ruchu: z rękami zajętymi, wchodząc wolno, schodząc szybko i przechodząc w dwie strony. Dopiero wtedy widać, czy układ ma sens. Jeśli testy wychodzą słabo, nie poprawiam od razu całej instalacji - najpierw koryguję ustawienia, bo to często rozwiązuje problem szybciej niż przerabianie przewodów.
Jak ustawić czasy i zużywać mniej energii
Na schodach nie opłaca się świecić długo. Zbyt długi czas podtrzymania podnosi komfort tylko pozornie, a w praktyce utrzymuje światło tam, gdzie nikt już nie stoi. Najczęściej ustawiam 30-45 sekund dla krótkiego biegu i do około 60-90 sekund przy dłuższych schodach albo gdy prowadzą do kilku pomieszczeń. Jeśli czujnik ma regulację czułości i progu zmierzchowego, ustawiam je tak, by instalacja nie pracowała w pełnym świetle dziennym.
Przy modernizacji schodów patrzę też na źródło światła. LED-y są tu najrozsądniejsze, bo mają niski pobór mocy i dobrze współpracują z automatyką. W praktyce największą różnicę robi nie sama czujka, tylko dobrze dobrany czas pracy i brak świecenia „na wszelki wypadek”. To właśnie takie detale budują realną oszczędność, a przy okazji podnoszą wygodę korzystania z domu.
Jeśli chcesz pójść krok dalej, dorzucam jeszcze jedną rzecz, którą często pomijam przy zwykłych schodach: tryb ręczny na czas sprzątania albo prac remontowych. Wtedy automatyka nie przeszkadza, a instalacja pozostaje praktyczna także poza codziennym użyciem. To mały dodatek, ale w domu bardzo szybko pokazuje swoją wartość.
Co jeszcze poprawiam przy okazji modernizacji schodów
Gdy już wiem, że dwa czujniki działają poprawnie, zwykle sprawdzam jeszcze trzy rzeczy. Po pierwsze, czy oprawy LED są rozmieszczone równomiernie i nie robią ciemnych przerw na stopniach. Po drugie, czy w razie potrzeby da się dołożyć ręczne włączenie światła, bez rozbierania całej instalacji. Po trzecie, czy układ nie świeci dłużej, niż naprawdę trzeba, bo właśnie tam najłatwiej uciekają niepotrzebne kilowatogodziny.
Jeżeli schody są rzadko używane, prosty układ z dwiema dobrze ustawionymi czujkami zwykle wystarcza. Jeśli mają działać bardziej efektownie albo w trudniejszych warunkach, lepszy będzie sterownik schodowy z odpowiednio dobranymi czujnikami. Najlepszy efekt daje nie sam czujnik, tylko cały układ: dobry dobór, poprawny montaż i rozsądne ustawienia.
Właśnie tak podchodzę do schodowej automatyki: najpierw bezpieczeństwo i zgodność z instrukcją, potem wygoda, a dopiero na końcu efekt wizualny. Dzięki temu oświetlenie działa spokojnie, oszczędnie i bez irytujących niespodzianek.
