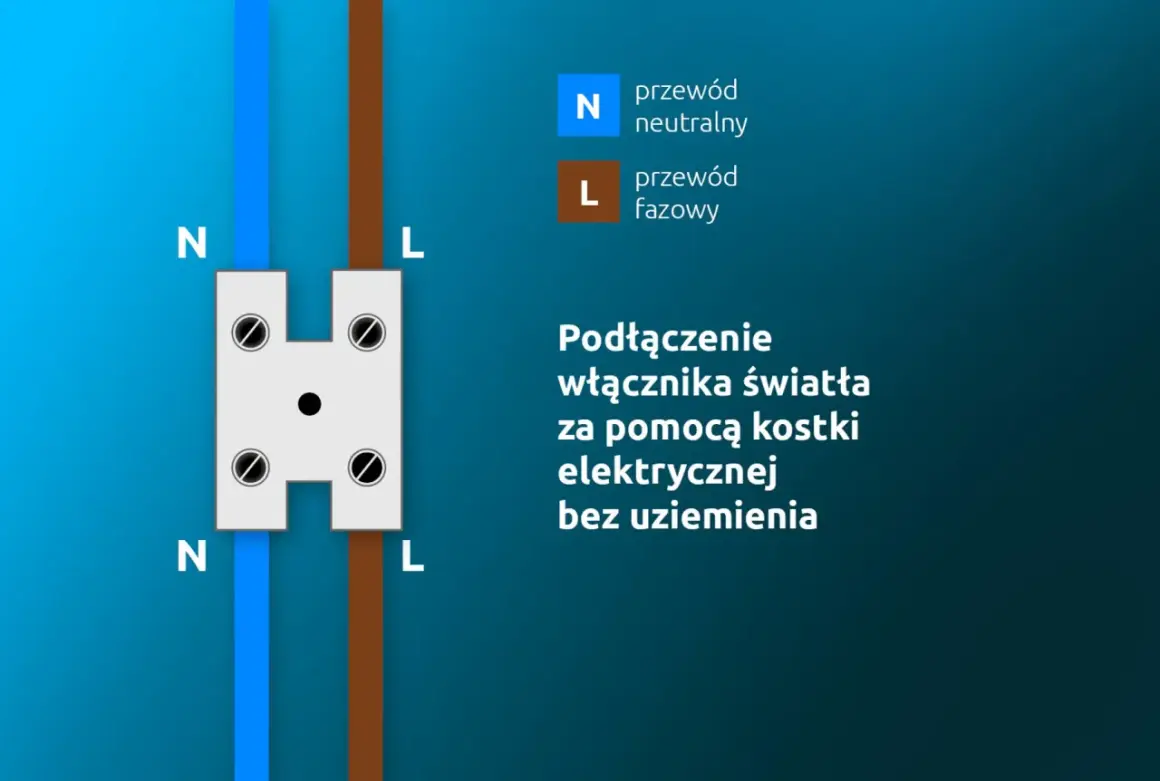

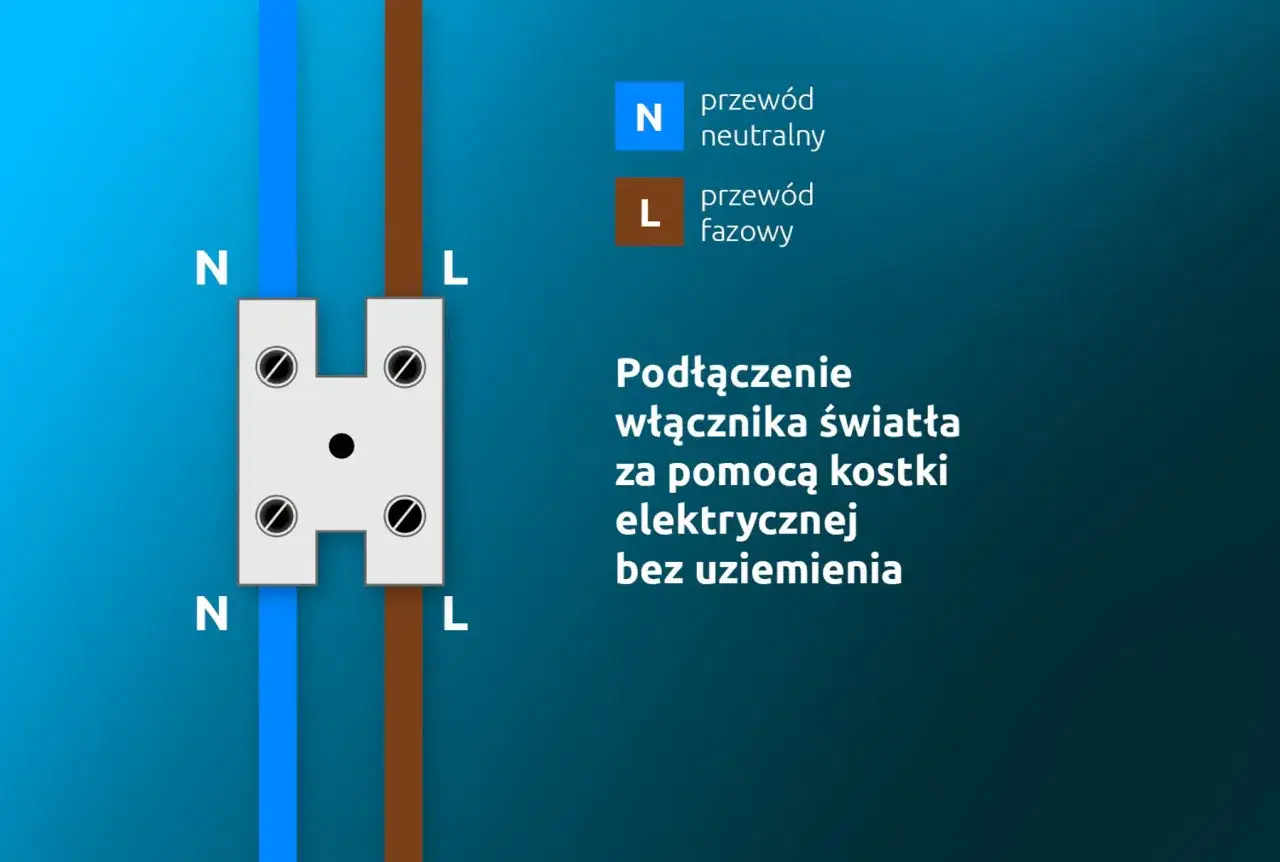

To praktyczny przewodnik, w którym pokazuję, jak bezpiecznie rozpoznać przewód fazowy, neutralny i ochronny, jak wygląda poprawne podłączenie zwykłego łącznika oraz kiedy układ w puszce przestaje być prosty. Taki temat wydaje się banalny, ale właśnie tu najczęściej pojawiają się błędy: pomylone żyły, luźne zaciski i zbyt pochopne łączenie przewodów. Jeśli chcesz zrozumieć, jak podłączyć kable w puszce pod wyłącznik światła bez zgadywania, znajdziesz tu konkretny schemat myślenia i najważniejsze pułapki.
Najważniejsze zasady podłączenia wyłącznika światła w puszce
- W standardowym układzie łącznik przerywa tylko przewód fazowy, a neutralny i ochronny są łączone w puszce.
- Kolory pomagają, ale nie zastępują sprawdzenia miernikiem: brązowy lub czarny zwykle oznacza fazę, niebieski neutralny, zielono-żółty ochronny PE.
- Do prostego łącznika jednobiegunowego przy mechanizmie zazwyczaj trafiają tylko dwa przewody robocze, reszta idzie do złączek.
- Jeśli masz układ schodowy, świecznikowy albo inteligentny sterownik, schemat może wyglądać zupełnie inaczej.
- W starszej instalacji, zwłaszcza aluminiowej, lepiej nie ufać samej pamięci o kolorach i sprawdzić obwód przed dotknięciem przewodów.
Co powinno być w puszce i jak rozpoznać przewody
W typowym obwodzie oświetleniowym spotykam trzy grupy żył: fazową, neutralną i ochronną. W Polsce najczęściej przewód fazowy ma barwę brązową, czarną albo szarą, neutralny jest niebieski, a ochronny ma izolację zielono-żółtą. To dobry punkt wyjścia, ale nie traktuję kolorów jak wyroczni, bo w starszych mieszkaniach można trafić na instalację wykonaną według dawnych zasad albo po wielu przeróbkach.
W puszce pod wyłącznikiem często nie ma „samego włącznika”, tylko kilka połączeń wykonanych złączkami. Zasilanie przychodzi jedną żyłą, druga wraca do lampy, a neutralny i ochronny zwykle są łączone przelotowo. W standardowym układzie łącznik nie powinien rozłączać przewodu neutralnego; jego zadanie to przerwać fazę i tym samym odciąć napięcie od oprawy.
| Żyła | Najczęstszy kolor | Rola w puszce |
|---|---|---|
| Faza | Brązowy, czarny, czasem szary | Doprowadza zasilanie do łącznika i wraca z niego do lampy jako przewód sterowany. |
| Neutralny | Niebieski | Idzie do źródła światła i zwykle nie przechodzi przez mechanizm łącznika. |
| Ochronny PE | Zielono-żółty | Zapewnia ciągłość ochrony i łączy metalowe elementy oprawy z przewodem ochronnym. |
Jeśli instalacja jest nowa, zwykle pracuję na przewodach miedzianych 1,5 mm² w obwodzie oświetleniowym, ale przekrój zawsze musi odpowiadać projektowi i zabezpieczeniu. Kiedy już wiem, co mam w puszce, mogę przejść do samego montażu zwykłego łącznika jednobiegunowego.
Jak podłączyć zwykły łącznik jednobiegunowy
Najprostszy wariant to klasyczny łącznik jednobiegunowy, czyli taki, który steruje jednym punktem świetlnym z jednego miejsca. W tej wersji interesuje mnie przede wszystkim to, by przez mechanizm przechodziła tylko faza, a nie neutralny czy ochronny. To ważne nie tylko z punktu widzenia działania lampy, ale też późniejszego bezpieczeństwa podczas serwisu.
- Wyłącz zasilanie danego obwodu w rozdzielnicy i upewnij się dwubiegunowym próbnikiem, że w przewodach nie ma napięcia.
- Otwórz puszkę i zidentyfikuj przewód zasilający fazowy oraz przewód wychodzący do lampy.
- Podłącz fazę do zacisku oznaczonego najczęściej jako L albo według schematu producenta osprzętu.
- Drugi zacisk łącznika połącz z przewodem wracającym do oprawy, czyli z przewodem sterowanym.
- Przewody neutralny i ochronny połącz w puszce z odpowiednimi żyłami tej samej funkcji za pomocą właściwych złączek, bez prowadzenia ich przez mechanizm wyłącznika.
- Ułóż żyły tak, aby nie były naprężone, nie wystawała miedź poza zaciski i nic nie było ściśnięte pod osprzętem.
- Po zamocowaniu mechanizmu przywróć zasilanie i sprawdź działanie lampy.
W praktyce najwięcej problemów widzę nie na etapie samego „podłączenia”, tylko przy końcówkach przewodów. Zbyt krótko zdjęta izolacja, luźna żyła w zacisku albo zgniecenie przewodu przy wsuwaniu łącznika do puszki potrafią dać awarię po kilku dniach, a nie od razu. Dobrą zasadą jest też to, by po zaciśnięciu delikatnie pociągnąć każdy przewód i sprawdzić, czy siedzi stabilnie.
Jakie są najczęstsze warianty i czym różnią się od prostego montażu
Nie każda puszka pod wyłącznikiem wygląda tak samo. Czasem w środku jest układ prosty, a czasem ktoś wcześniej dołożył sterowanie z drugiego miejsca, drugą sekcję lampy albo inteligentny przekaźnik. Wtedy schemat połączeń zmienia się na tyle mocno, że bez rozpoznania typu osprzętu można łatwo zrobić błąd.
| Wariant | Co się zmienia | Na co uważać |
|---|---|---|
| Łącznik jednobiegunowy | Steruje jednym obwodem z jednego miejsca. | Faza przechodzi przez łącznik, neutralny zostaje w puszce. |
| Łącznik schodowy | Pozwala włączać światło z dwóch miejsc. | Dochodzi para przewodów korespondencyjnych, czyli żył łączących dwa łączniki w jednym układzie. |
| Łącznik świecznikowy lub podwójny | Steruje dwiema grupami lamp z jednego miejsca. | Trzeba oddzielić dwa tory wyjściowe i nie pomylić ich przy oprawie. |
| Smart switch lub przekaźnik | Może wymagać przewodu neutralnego i innej logiki zacisków. | Nie każdy model działa bez N, więc schemat producenta jest tu obowiązkowy. |
W wielu starszych instalacjach w puszce przy łączniku nie ma przewodu neutralnego i to samo w sobie nie jest błędem. To normalne dla tradycyjnego rozwiązania, ale od razu ogranicza wybór nowoczesnego osprzętu. Jeśli planujesz przejście na łącznik smart albo sterowanie LED, sprawdzam wcześniej, czy w puszce jest N, zanim kupię urządzenie.
Przy okazji warto pamiętać, że w dwukierunkowym sterowaniu oświetleniem przewody korespondencyjne nie są „dowolnymi dwoma żyłami”. To osobny element układu, który musi być podłączony zgodnie ze schematem producenta, inaczej przełączanie z dwóch miejsc przestaje działać logicznie albo w ogóle nie działa.
Najczęstsze błędy, przez które światło nie działa albo działa niebezpiecznie
Najbardziej problematyczne usterki nie wynikają z samego osprzętu, tylko z pośpiechu. Z doświadczenia wiem, że kilka pomyłek powtarza się wyjątkowo często i niemal zawsze kończy się poprawką.
- Pomylenie fazy z neutralnym - światło może działać, ale obwód zostaje rozwiązany w niewłaściwy sposób i robi się niebezpiecznie przy późniejszym serwisie.
- Luźny zacisk - objawia się migotaniem, przerywaniem albo grzaniem się połączenia.
- Zbyt długi odcinek odsłoniętej miedzi - wystaje poza zacisk i może zrobić zwarcie w puszce.
- Łączenie przewodów na skręt i taśmę - to stary zwyczaj, który przy współczesnych instalacjach po prostu nie daje pewności kontaktu.
- Mieszanie aluminium z miedzią bez odpowiednich złączek - w starszych mieszkaniach to jedna z częstszych przyczyn problemów z połączeniem.
- Wybór złego typu łącznika - zwykły jednobiegunowy nie zastąpi schodowego ani świecznikowego.
Dość częsty jest też efekt poświaty LED po wyłączeniu. Nie zawsze oznacza to awarię żarówki. Czasem winny jest podświetlany łącznik, czasem ściemniacz, a czasem niewielki prąd upływu w instalacji. Jeśli problem pojawia się po wymianie starej żarówki na LED, nie zakładałbym od razu uszkodzenia lampy.
W tej sekcji najważniejsze jest jedno: jeśli połączenie budzi choć cień wątpliwości, nie zamykam puszki na siłę. Lepiej wrócić do schematu niż szukać przyczyny zwarcia po zadziałaniu zabezpieczenia.
Kiedy przerwać pracę i wezwać elektryka
Są sytuacje, w których samodzielna wymiana łącznika przestaje być rozsądnym pomysłem. Dotyczy to zwłaszcza starego okablowania, stopionych izolacji, braku oznaczeń przewodów, śladów przegrzania albo instalacji, w której nie mam pewności, czy wszystkie żyły należą do tego samego obwodu. W takich warunkach błąd jest droższy niż wizyta fachowca.
- W puszce widać ślady nadpalenia, przebarwienia albo kruche, łamliwe izolacje.
- Instalacja jest aluminiowa albo mieszana, a połączenia nie mają odpowiednich złączek przeznaczonych do takiego układu.
- Nie da się jednoznacznie ustalić, który przewód jest zasilaniem, a który wraca do lampy.
- Obwód wyłącza zabezpieczenie zaraz po podaniu napięcia.
- Chcesz zamontować łącznik smart, ściemniacz albo układ schodowy i nie masz pewności co do schematu producenta.
Jeśli chodzi o koszty, sam materiał przy prostej wymianie nie jest wysoki: zwykły łącznik to zwykle kilkanaście do kilkudziesięciu złotych, złączki kilka złotych, a dobry próbnik dwubiegunowy najczęściej mieści się w przedziale około 40-150 zł. Inteligentny osprzęt kosztuje wyraźnie więcej, często od około 100 do 300 zł i w górę. W praktyce płaci się więc nie tylko za część, ale też za spokój, że połączenie jest wykonane poprawnie.
Przy prostym punkcie świetlnym doświadczony elektryk zamyka takie zlecenie szybko, często w kilkanaście lub kilkadziesiąt minut, ale czas i stawka zależą od miasta, stanu instalacji i tego, czy potrzebny jest dodatkowy pomiar. Jeżeli nie masz pewności co do obwodu, ten wydatek bywa po prostu tańszy niż naprawianie skutków błędu.
Co sprawdzić, zanim zamkniesz puszkę i włączysz światło
Na końcu zawsze robię krótką kontrolę, bo to ona oddziela sprawny montaż od późniejszego rozbierania puszki. Sprawdzam, czy faza trafia na właściwy zacisk, czy neutralny i ochronny są połączone w złączkach, a nie na siłę upchnięte pod mechanizmem, oraz czy żaden drut nie wystaje poza zacisk. Patrzę też, czy przewody nie są zbyt mocno napięte i czy osprzęt po dokręceniu nie klinuje się w puszce.
Jeśli wszystko zgadza się na papierze i w ścianie, dopiero wtedy zamykam ramkę, przywracam zasilanie i testuję działanie. W praktyce te dwie minuty kontroli oszczędzają najwięcej czasu, zwłaszcza kiedy modernizuje się stare oświetlenie na LED albo porządkuje instalację przed kolejnym etapem remontu. To prosty moment, żeby połączyć bezpieczeństwo z niższym zużyciem energii i nie wracać do tej samej puszki po kilku godzinach.
