W domowej instalacji gniazda 230 V nie powinny działać jak łańcuch, tylko jak osobne odgałęzienia jednego obwodu. To ważne, bo pytanie o to, jak podłączyć gniazdko elektryczne szeregowo, zwykle pojawia się wtedy, gdy ktoś chce dołożyć kolejny punkt zasilania bez przebudowy całej instalacji, a właśnie wtedy najłatwiej o błąd. W tym tekście wyjaśniam, dlaczego układ szeregowy nie jest dobrym rozwiązaniem, jak wygląda poprawne podejście, co sprawdzić przed pracą i kiedy lepiej oddać sprawę elektrykowi.
Najkrótsza odpowiedź brzmi: gniazd nie łączy się szeregowo
- W domu standardem jest połączenie równoległe, a nie szeregowe.
- Układ szeregowy obniża niezawodność: awaria jednego punktu może wyłączyć kolejne.
- Każde gniazdo powinno dostawać stabilne 230 V, niezależnie od innych odbiorników.
- Typowa instalacja gniazd jest rozgałęziona i zabezpieczona odpowiednio do obciążenia.
- Przed jakąkolwiek ingerencją trzeba odłączyć zasilanie i potwierdzić brak napięcia.
- W starych, wilgotnych lub mocno obciążonych instalacjach bezpieczniej działać z elektrykiem.
Dlaczego gniazda w domu nie powinny być łączone szeregowo
Z mojego punktu widzenia to jedna z tych sytuacji, w których intuicja podpowiada coś prostego, ale fizyka szybko to koryguje. W połączeniu szeregowym napięcie rozkłada się między kolejne elementy, więc każde gniazdo nie pracuje już tak, jak powinno. W praktyce oznacza to spadki napięcia, niestabilne działanie urządzeń i większe ryzyko, że problem w jednym punkcie odetnie zasilanie dalej.
Materiały ZPE pokazują domową instalację jako obwód rozgałęziony, czyli taki, w którym każde urządzenie ma własną gałąź. To właśnie dlatego gniazdka w mieszkaniu łączy się równolegle, a nie „po kolei”. Przy gniazdach 230 V liczy się nie tylko to, żeby prąd popłynął, ale też żeby każdy odbiornik dostał właściwe napięcie i mógł pracować bezpiecznie.
| Cecha | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Napięcie na gniazdach | Dzieli się między kolejne elementy | Każde gniazdo dostaje pełne napięcie zasilania |
| Awaria jednego punktu | Może wyłączyć dalszą część obwodu | Zwykle nie zatrzymuje pracy pozostałych gniazd |
| Zastosowanie w domu | Nie do standardowych gniazd 230 V | To typowy sposób zasilania gniazd w mieszkaniu |
| Stabilność pracy | Słaba przy większym obciążeniu | Przewidywalna i bezpieczniejsza |
Jeśli ktoś wyobraża sobie instalację jako prosty łańcuch punktów, to właśnie tutaj robi się najwięcej szkody. Skoro wiemy już, dlaczego układ szeregowy odpada, przechodzę do tego, jak wygląda poprawny obwód gniazd w praktyce.
Jak wygląda poprawny układ gniazd w instalacji domowej
Poprawne podejście jest mniej widowiskowe, ale za to znacznie rozsądniejsze: gniazda pracują w obwodzie rozgałęzionym, a nie jako kolejne ogniwa jednego szeregu. W jednym z publicznych projektów instalacji przewidziano dla gniazd jednofazowych przewody 3 x 2,5 mm², ochronę różnicowoprądową 30 mA i osprzęt IP44 w strefach wilgotnych. To nie jest uniwersalny szablon do skopiowania w każdy dom, ale bardzo dobry obraz tego, jak projektuje się bezpieczeństwo i trwałość.
W praktyce chodzi o trzy rzeczy: stałe napięcie na każdym punkcie, poprawnie dobrane zabezpieczenie obwodu i odpowiednią ochronę miejsc, w których występuje wilgoć. W kuchni, łazience czy pomieszczeniu gospodarczym osprzęt musi wytrzymać więcej niż zwykłe gniazdo w suchym salonie. Jeśli instalacja ma zasilać także sprzęty o większym poborze mocy, jak czajnik, pralka czy piekarnik, margines bezpieczeństwa staje się jeszcze ważniejszy.
Jest tu też jedna praktyczna zasada, o której wiele osób zapomina: przewód ochronny nie służy do „dorabiania” działania gniazda, tylko do ochrony użytkownika i urządzeń. Dlatego nie warto traktować go jak elementu, który można improwizować przy okazji montażu. Teraz najważniejsze pytanie brzmi: co sprawdzić, zanim w ogóle dotkniesz instalacji?
Co sprawdzić przed jakąkolwiek pracą przy gnieździe
Zanim zacznie się jakiekolwiek działanie przy gniazdku, trzeba myśleć bardziej jak konserwator niż majsterkowicz. Wyłączenie zasilania to dopiero początek, bo samo opuszczenie jednego wyłącznika nie zawsze daje pełną pewność, że obwód jest rzeczywiście martwy. Dlatego przed pracą warto potwierdzić brak napięcia sprawdzonym testerem i upewnić się, że chodzi o właściwy obwód.
- Sprawdź stan gniazda, puszki i przewodów, zanim cokolwiek rozbierzesz.
- Odłącz zasilanie w rozdzielnicy i zweryfikuj brak napięcia miernikiem lub testerem.
- Oceń, czy miejsce pracy jest suche i czy osprzęt ma odpowiednią klasę ochrony.
- Sprawdź, czy planowane obciążenie nie będzie zbyt duże dla jednego obwodu.
- Jeśli instalacja jest stara, aluminiowa albo ślady przegrzewania są już widoczne, nie ryzykuj samodzielnej ingerencji.
Straż Pożarna przypomina, żeby regularnie kontrolować stan gniazd i kabli oraz nie przeciążać rozwiązań prowizorycznych, takich jak listwy z wieloma mocnymi urządzeniami naraz. Ja dodałbym jeszcze jedno: jeśli przy gniazdku widzisz przebarwienia, luźne styki albo czuć zapach grzania, to nie jest moment na eksperymenty. Z takiego punktu łatwo przejść do kolejnych problemów, więc warto wiedzieć, jakie błędy pojawiają się najczęściej.
Najczęstsze błędy, które kończą się awarią albo przegrzewaniem
Przy gniazdach problemy rzadko biorą się z jednej wielkiej pomyłki. Zwykle to kilka drobnych skrótów myślowych, które potem dają bardzo konkretny efekt: wybija zabezpieczenie, grzeją się styki albo przestaje działać część obwodu. W praktyce widzę najczęściej takie błędy:

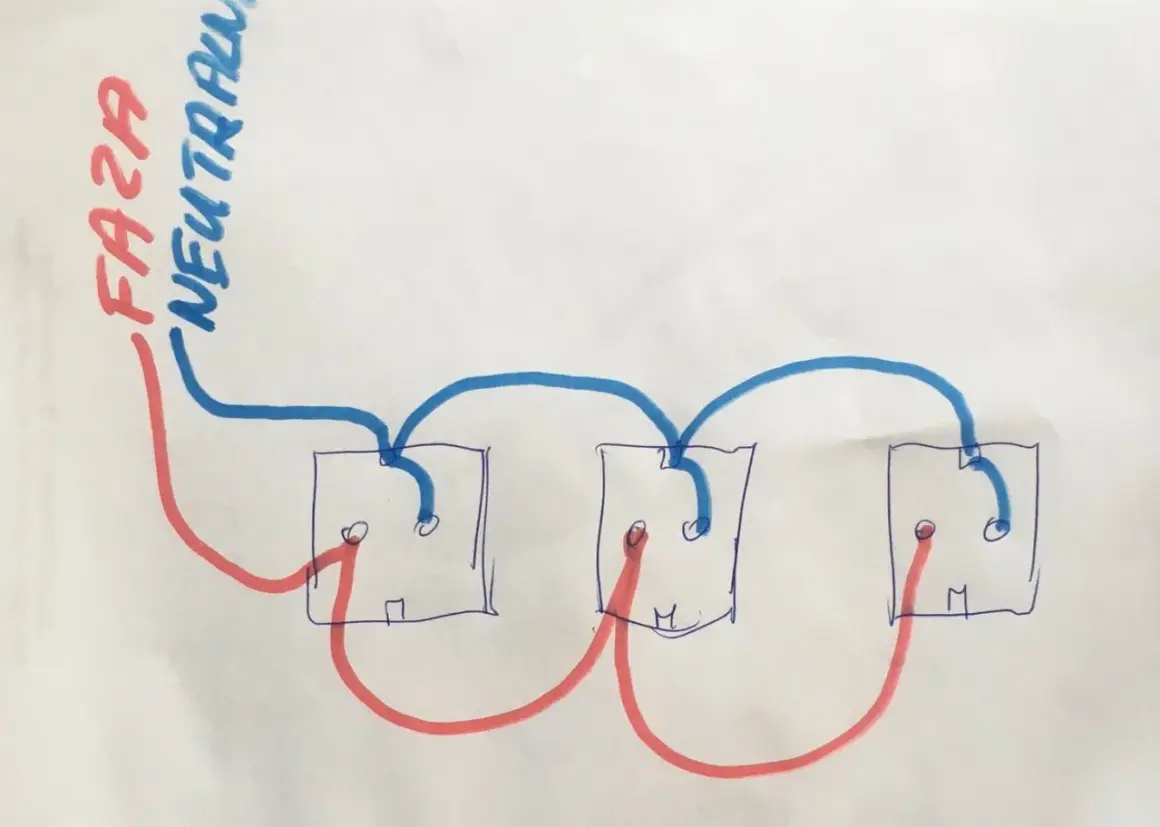

- Mylenie połączenia przelotowego z szeregowym, czyli traktowanie kolejnych gniazd jak elementów jednego łańcucha.
- Luźne zaciski, które powodują grzanie się przewodów i niestabilny kontakt.
- Dobieranie osprzętu bez uwzględnienia wilgoci, obciążenia i rodzaju pomieszczenia.
- Upychanie zbyt wielu przewodów w małej przestrzeni puszki.
- Bagatelizowanie starych instalacji, zwłaszcza gdy przewody mają już swoje lata albo widać ślady zużycia.
- Przekonanie, że jeśli urządzenie działa „na próbę”, to instalacja jest poprawna na dłużej.
Najbardziej kosztowny błąd bywa paradoksalnie najmniej spektakularny: niedokręcony styk. Taki detal potrafi długo nie dawać objawów, a potem nagle przegrzać gniazdo albo uszkodzić przewód. Stąd już tylko krok do pytania, kiedy samodzielna ingerencja ma w ogóle sens, a kiedy lepiej od razu zadzwonić po fachowca.
Kiedy samodzielny montaż ma sens, a kiedy lepiej wezwać elektryka
Ja podchodzę do tego bardzo prosto: jeśli chodzi o zwykłą wymianę osprzętu na identyczny i ktoś naprawdę zna swoją instalację, ryzyko bywa mniejsze. Jeśli jednak pojawia się choć jeden znak zapytania, samodzielność przestaje być oszczędnością, a zaczyna być zakładem o bezpieczeństwo. W praktyce elektryk jest potrzebny szczególnie wtedy, gdy planujesz nowy obwód, zmieniasz układ kilku gniazd albo pracujesz przy starej instalacji bez pewnego uziemienia.
| Sytuacja | Co zwykle ma sens | Ryzyko |
|---|---|---|
| Jedno gniazdo w suchym, nowym pomieszczeniu | Ocena stanu i ewentualna wymiana osprzętu przez osobę z doświadczeniem | Niskie, jeśli obwód jest prosty i dobrze opisany |
| Dodatkowe gniazdo w kuchni lub łazience | Projekt i montaż przez elektryka | Wyższe przez wilgoć, obciążenie i ochronę przeciwporażeniową |
| Stara instalacja aluminiowa | Przegląd i modernizacja | Wysokie, bo styki i przekroje często nie pasują do współczesnych obciążeń |
| Widoczne grzanie, przebarwienia, zapach spalenizny | Natychmiastowy przegląd | Bardzo wysokie, tu nie ma miejsca na próbę i błąd |
To ważne także w domu z fotowoltaiką. Sama instalacja PV nie zmienia zasad działania gniazd, ale często zwiększa liczbę urządzeń, które pracują długo i z większym poborem mocy: pompy, klimatyzacja, ładowarki, sprzęt biurowy, czasem magazyn energii czy sterowanie automatyki domowej. Im bardziej obciążony dom, tym mniej sensu ma prowizorka w obwodach gniazd. Dobrze zaprojektowana instalacja oszczędza nie tylko nerwy, ale też energię traconą na złe styki i przegrzewające się połączenia.
Warto pamiętać o jeszcze jednej rzeczy: oszczędzanie na elektryce zwykle kończy się drożej niż porządne wykonanie od razu. To szczególnie prawdziwe tam, gdzie dom ma pracować na co dzień bez niespodzianek, a nie tylko „jakoś działać”.
Co warto zapamiętać, zanim ruszysz z instalacją
Jeśli miałbym zostawić tylko kilka zdań, powiedziałbym tak: gniazd w domu nie łączy się jak lampek choinkowych, tylko buduje jako część obwodu rozgałęzionego. Najbezpieczniej traktować każde gniazdo jako element instalacji, która ma działać przewidywalnie, a nie improwizować pod chwilową potrzebę.
- Układ szeregowy nie jest właściwą metodą dla standardowych gniazd 230 V.
- Równoległe zasilanie daje stabilność i chroni resztę obwodu przy awarii jednego punktu.
- Wilgotne pomieszczenia, stare przewody i większe obciążenia wymagają większej ostrożności.
- Jeśli masz choć cień wątpliwości, lepiej sprawdzić instalację raz porządnie niż poprawiać skutki błędu.
Dobra instalacja elektryczna jest niewidoczna właśnie dlatego, że działa bez problemów. W praktyce najrozsądniej jest zostawić jej margines bezpieczeństwa, zamiast próbować zrobić z gniazd 230 V układ szeregowy, który od początku pracuje pod prąd.
