Pięciopinowy przekaźnik wygląda niepozornie, ale w praktyce rozwiązuje dokładnie ten problem, który w instalacjach niskonapięciowych pojawia się najczęściej: jak bezpiecznie włączyć większe obciążenie małym sygnałem sterującym. Najczęściej problem sprowadza się do tego, jak podłączyć przekaźnik 5 pinowy bez pomyłki w stykach i bez przeciążenia obwodu. Poniżej rozkładam to na proste kroki, pokazuję różnicę między stykami 87 i 87a oraz podpowiadam, na co patrzeć, jeśli układ ma działać pewnie w samochodzie, kamperze albo przy prostych instalacjach 12 V zasilanych z akumulatora lub fotowoltaiki.
Najważniejsze rzeczy do zapamiętania
- 30 to wspólny styk zasilający, 87 to styk normalnie otwarty, a 87a normalnie zamknięty.
- 85 i 86 sterują cewką; przy przekaźniku z diodą polaryzacja ma znaczenie.
- Prąd obciążenia prowadzi się przez styki przekaźnika, a nie przez przycisk sterujący.
- Bezpiecznik montuje się jak najbliżej źródła zasilania, najlepiej na przewodzie z pinem 30.
- Wybór między 87 i 87a zależy od tego, czy urządzenie ma działać po załączeniu, czy w spoczynku.

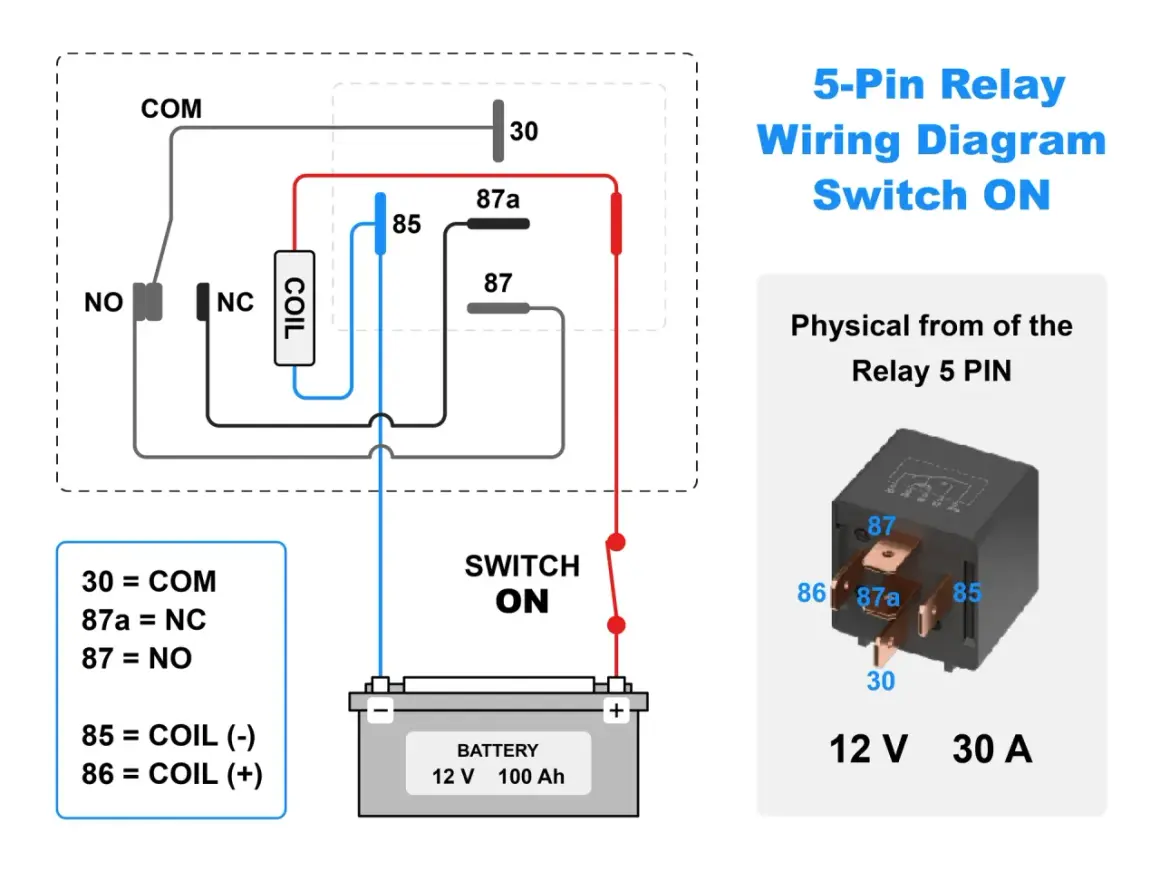

Co oznaczają piny 30, 85, 86, 87 i 87a
Ja zawsze zaczynam od rozszyfrowania oznaczeń, bo sama obudowa przekaźnika bywa myląca. W typowym przekaźniku przełączającym SPDT, czyli takim, który przełącza jeden wspólny styk między dwoma wyjściami, numeracja jest dość logiczna i praktycznie uniwersalna.
| Pin | Rola | Jak go traktować w instalacji |
|---|---|---|
| 30 | Styk wspólny | To tu zwykle doprowadza się zasilanie z bezpiecznika. |
| 85 | Cewka | Najczęściej masa albo minus sterowania. |
| 86 | Cewka | Zwykle plus z przełącznika, sterownika lub sygnału aktywującego. |
| 87 | Styk NO | Normalnie otwarty. Łączy się z 30 dopiero po pobudzeniu przekaźnika. |
| 87a | Styk NC | Normalnie zamknięty. Jest połączony z 30, gdy przekaźnik nie jest zasilony. |
W praktyce najważniejsze są dwie rzeczy. Po pierwsze, piny 30, 87 i 87a obsługują tor mocy, a 85 i 86 tor sterowania. Po drugie, jeśli przekaźnik ma wbudowaną diodę gaszącą, 85 i 86 nie są już w pełni zamienne, bo polaryzacja zaczyna mieć znaczenie. Bez diody cewka zwykle nie wymaga konkretnego ułożenia plusa i minusa, ale ja i tak sprawdzam symbol na obudowie, zamiast zgadywać.
Kiedy to rozróżnisz, samo okablowanie przestaje być chaotyczne, a dalej chodzi już głównie o kolejność podłączeń i sensowny wybór styku roboczego.

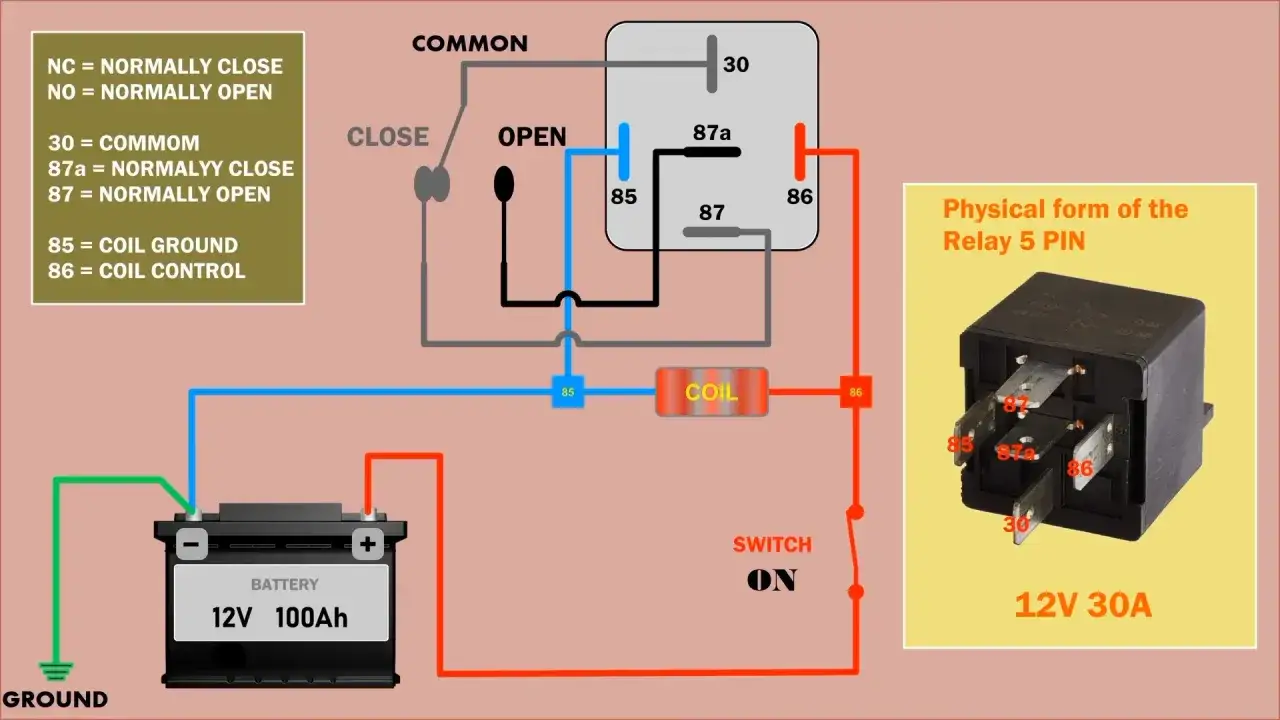

Jak podłączyć przekaźnik pięciopinowy krok po kroku
Jeżeli mam przed sobą prosty układ 12 V, robię to zawsze według tej samej logiki: najpierw zasilanie, potem obciążenie, na końcu sterowanie. Taki porządek ogranicza ryzyko pomyłki i od razu pokazuje, czy układ ma działać na styku 87, czy na 87a.
- Odłącz zasilanie. To banał, ale przy przekaźnikach najłatwiej o przypadkowe zwarcie, zwłaszcza gdy obok są grube przewody od akumulatora lub przetwornicy.
- Podłącz zasilanie do pinu 30 przez bezpiecznik. Bezpiecznik powinien znaleźć się jak najbliżej źródła prądu. Jeśli dojdzie do przetarcia przewodu, ma odciąć obwód zanim zacznie się grzać instalacja.
- Wybierz właściwe wyjście mocy. Jeśli odbiornik ma włączać się po pobudzeniu przekaźnika, użyj pinu 87. Jeśli ma działać domyślnie, a dopiero potem zostać rozłączony, wybierz 87a.
- Poprowadź obciążenie przez styki przekaźnika. Nie przeciąża się przycisku, przełącznika ani wyjścia sterownika. To właśnie przekaźnik ma przenieść większy prąd.
- Zasilić cewkę pinami 85 i 86. Jeden pin łączysz z masą, drugi z sygnałem sterującym. W prostych układach to może być włącznik, w bardziej rozbudowanych - wyjście sterownika, czujnika lub modułu automatyki.
- Sprawdź działanie na stole. Po podaniu napięcia przekaźnik powinien wyraźnie kliknąć, a miernik lub lampka testowa pokaże przełączenie między 30-87 albo 30-87a.
W instalacjach pomocniczych, także tych związanych z fotowoltaiką i akumulatorem, ten sam schemat działa przy wentylatorach, pompach, oświetleniu roboczym czy prostym odcinaniu odbiornika. Jeśli układ ma pracować długo i bezobsługowo, test pod obciążeniem jest ważniejszy niż samo „kliknięcie” przekaźnika.
Jeżeli chcesz zobaczyć to od strony logiki działania, następny krok to wybór między stykiem 87 i 87a. Właśnie tam najczęściej pojawia się pierwsza realna decyzja projektowa.
Kiedy użyć styku 87, a kiedy 87a
To nie jest drobny detal, tylko sedno działania całego układu. 87 i 87a robią przeciwne rzeczy, więc przed podłączeniem warto odpowiedzieć sobie na jedno pytanie: czy odbiornik ma być włączony po aktywacji przekaźnika, czy raczej ma działać domyślnie i zostać wyłączony dopiero wtedy, gdy pojawi się sygnał sterujący?
| Sytuacja | Styk | Co się dzieje | Przykład zastosowania |
|---|---|---|---|
| Urządzenie ma działać dopiero po podaniu sygnału | 87 | 30 łączy się z 87 po zasileniu cewki | Dodatkowe światła, wentylator, pompka, grzałka pomocnicza |
| Urządzenie ma działać w spoczynku, a zostać odłączone po aktywacji | 87a | 30 jest połączone z 87a, dopóki cewka nie dostanie napięcia | Obwód odcięcia, logika bezpieczeństwa, przełączanie między dwoma torami |
Ja traktuję 87 jako wybór „normalnie wyłączone”, a 87a jako „normalnie włączone”. To wygodne uproszczenie, ale działa tylko wtedy, gdy rozumiesz, co ma się stać po zaniku zasilania sterowania. W układach awaryjnych właśnie to zachowanie bywa ważniejsze niż sam moment załączenia.
Gdy wybór styku masz już za sobą, warto przejść do rzeczy, które najczęściej psują nawet dobrze narysowany schemat. Tam zwykle wychodzą błędy, których na pierwszy rzut oka nie widać.
Najczęstsze błędy, które psują cały układ
W praktyce widzę kilka pomyłek powtarzających się częściej niż wszystkie pozostałe razem. Dobra wiadomość jest taka, że każdą z nich da się wychwycić jeszcze przed pierwszym uruchomieniem.
- Brak bezpiecznika na zasilaniu 30. Jeśli przewód się przetrze albo odbiornik zrobi zwarcie, instalacja nie ma żadnej ochrony.
- Pomylone 87 i 87a. To klasyczny błąd, który powoduje odwrotne działanie układu: urządzenie pracuje wtedy, kiedy nie powinno, albo milczy mimo poprawnego sterowania.
- Zasilanie odbiornika przez przełącznik zamiast przez przekaźnik. Wtedy cały sens użycia przekaźnika znika, a element sterujący zaczyna przenosić zbyt duży prąd.
- Ignorowanie diody gaszącej. Jeśli cewka ma diodę, odwrócona polaryzacja może zablokować pracę przekaźnika albo zrobić zwarcie w sterowaniu.
- Za cienki przewód. To nie zawsze daje natychmiastowy efekt, ale powoduje spadek napięcia, grzanie i niestabilną pracę przy większym obciążeniu.
- Brak testu pod obciążeniem. Samo kliknięcie nie wystarcza. Przekaźnik może przełączać bez problemu, a mimo to pod realnym obciążeniem tracić napięcie.
Jeżeli unikniesz tych sześciu błędów, połowa problemów znika jeszcze zanim zaczniesz szukać winy w samym przekaźniku. Zostaje już tylko rozsądne dobranie elementów do prądu, który naprawdę popłynie przez układ.
Jak dobrać przekaźnik i przewody do realnego obciążenia
Ja zawsze patrzę na dwa parametry naraz: prąd odbiornika i zapas bezpieczeństwa. Nie biorę przekaźnika „na styk”, bo w praktyce obciążenie potrafi mieć chwilowy prąd rozruchowy wyższy niż wartość nominalna. Dotyczy to szczególnie silników, wentylatorów, pomp i części odbiorników LED z elektroniką rozruchową.
| Obciążenie | Praktyczny zapas na przekaźniku | Orientacyjny przewód | Uwaga |
|---|---|---|---|
| do 10 A | co najmniej 15 A | 1,0-1,5 mm² | Wystarcza przy krótkich odcinkach i umiarkowanej temperaturze pracy. |
| 10-20 A | co najmniej 30 A | 1,5-2,5 mm² | To najczęstszy zakres w prostych instalacjach 12 V. |
| 20-30 A | co najmniej 40 A | 2,5-4 mm² | Przy dłuższej trasie przewodu i większym obciążeniu warto liczyć spadek napięcia. |
To są wartości orientacyjne, a nie sztywny przepis. Długość przewodu, temperatura, sposób ułożenia i charakter odbiornika potrafią zmienić cały obraz. W instalacjach z akumulatorem albo panelami PV spadek napięcia bywa bardziej dokuczliwy niż sam nominalny amperaż, więc czasem lepiej dać grubszy przewód i większy zapas niż później walczyć z losowym zachowaniem układu.
Kiedy dobór elementów jest już rozsądny, zostaje ostatni etap: szybki test, który pokaże, czy wszystko działa tak, jak planowałeś, także po dłuższej pracy.
Po montażu sprawdź jeszcze trzy rzeczy
Jeśli mam zamknąć obudowę i uznać układ za gotowy, zawsze robię trzy proste sprawdzenia. Zajmują kilka minut, a potrafią oszczędzić godzin szukania usterki później.
- Czy przekaźnik przełącza pod obciążeniem. Miernik albo kontrolka powinny pokazać wyraźną zmianę na wyjściu 87 lub 87a.
- Czy przewody i styk nie grzeją się nadmiernie. Ciepło po kilku minutach pracy bywa pierwszym sygnałem zbyt małego przekroju albo słabego połączenia.
- Czy napięcie na odbiorniku nie spada zbyt mocno. Jeśli spadek jest zauważalny, warto wrócić do bezpiecznika, przewodu i jakości masy.
Jeżeli te trzy testy wypadają dobrze, układ zwykle jest poprawnie złożony i gotowy do pracy. W praktyce właśnie taki krótki, techniczny przegląd daje więcej pewności niż samo trzymanie się schematu na pamięć, zwłaszcza tam, gdzie przekaźnik ma pracować długo i bez nadzoru.
