Awaryjne zasilanie domu ma sens tylko wtedy, gdy nie tworzy nowych zagrożeń. Temat, jak podłączyć agregat prądotwórczy do instalacji domowej, sprowadza się w praktyce do trzech decyzji: które obwody mają działać, jak je odseparować od sieci i jak dobrać moc źródła rezerwowego. Poniżej pokazuję to po kolei, bez teoretyzowania, ale też bez skrótów, które później kończą się awarią albo ryzykiem porażenia.
Bezpieczne podłączenie zaczyna się od odseparowania domu od sieci
- Nie podłącza się agregatu przez zwykłe gniazdko ani „na przedłużacz”, bo grozi to podaniem napięcia do sieci.
- Najpraktyczniejszy układ to zewnętrzny wlot zasilania i przełącznik sieć-agregat albo SZR.
- Zasilaj tylko obwody krytyczne: światło, lodówkę, kocioł, router, pompę CO, ewentualnie bramę i kilka gniazd.
- Moc agregatu dobiera się z zapasem 20-30%, bo rozruch silników i pomp jest cięższy niż ich praca ciągła.
- Fotowoltaika on-grid nie zastępuje backupu sama z siebie, bo falownik zwykle wyłącza się przy zaniku napięcia sieci.
- Końcowe połączenie powinien wykonać elektryk, bo liczą się neutral, uziemienie i zabezpieczenia.
Najpierw ustal, co ma działać podczas awarii
Ja zawsze zaczynam od listy odbiorów, a nie od samego agregatu. W domu jednorodzinnym rzadko trzeba zasilać wszystko, co zwykle działa na co dzień. Dużo rozsądniej jest wybrać kilka obwodów krytycznych i zbudować dla nich osobny tor zasilania awaryjnego.
Najczęściej wystarczają: lodówka, kocioł gazowy lub pompa obiegowa, router, część oświetlenia LED, brama garażowa i kilka gniazd. Jeśli masz pompę ciepła, hydrofor albo większe silniki, sprawa robi się trudniejsza, bo moc rozruchowa bywa kilka razy wyższa od mocy znamionowej urządzenia. To właśnie ten moment, w którym mały agregat „na oko” przestaje mieć sens.
| Zakres rezerwy | Przykładowe odbiory | Typowa moc agregatu |
|---|---|---|
| Minimum | Router, oświetlenie LED, kocioł gazowy, lodówka | 2-3 kW |
| Średni komfort | Jak wyżej plus brama, pompa CO, kilka gniazd | 4-6 kW |
| Szeroki zakres | Większy dom, hydrofor, część odbiorów trójfazowych | 7-12 kW i więcej |
Jeśli dom ma przyłącze trójfazowe, nie zakładaj automatycznie, że potrzebujesz od razu dużego agregatu 400 V. W wielu przypadkach wystarcza jednofazowe zasilanie obwodów awaryjnych, a resztę instalacji zostawia się odłączoną. Gdy ten zakres jest już jasny, można sensownie wybrać sposób wpięcia agregatu.
Jakie są bezpieczne sposoby wpięcia agregatu do domu
W praktyce są trzy rozwiązania, ale tylko dwa z nich uznaję za sensowne w domu. Różnica między nimi to wygoda, koszt i poziom automatyzacji. Wspólny mianownik jest jeden: agregat musi być fizycznie odseparowany od sieci energetycznej.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Wlot zewnętrzny + przełącznik sieć-agregat | Dom jednorodzinny, sporadyczne przerwy w zasilaniu | Proste, relatywnie tanie, łatwe do serwisu | Wymaga ręcznej obsługi |

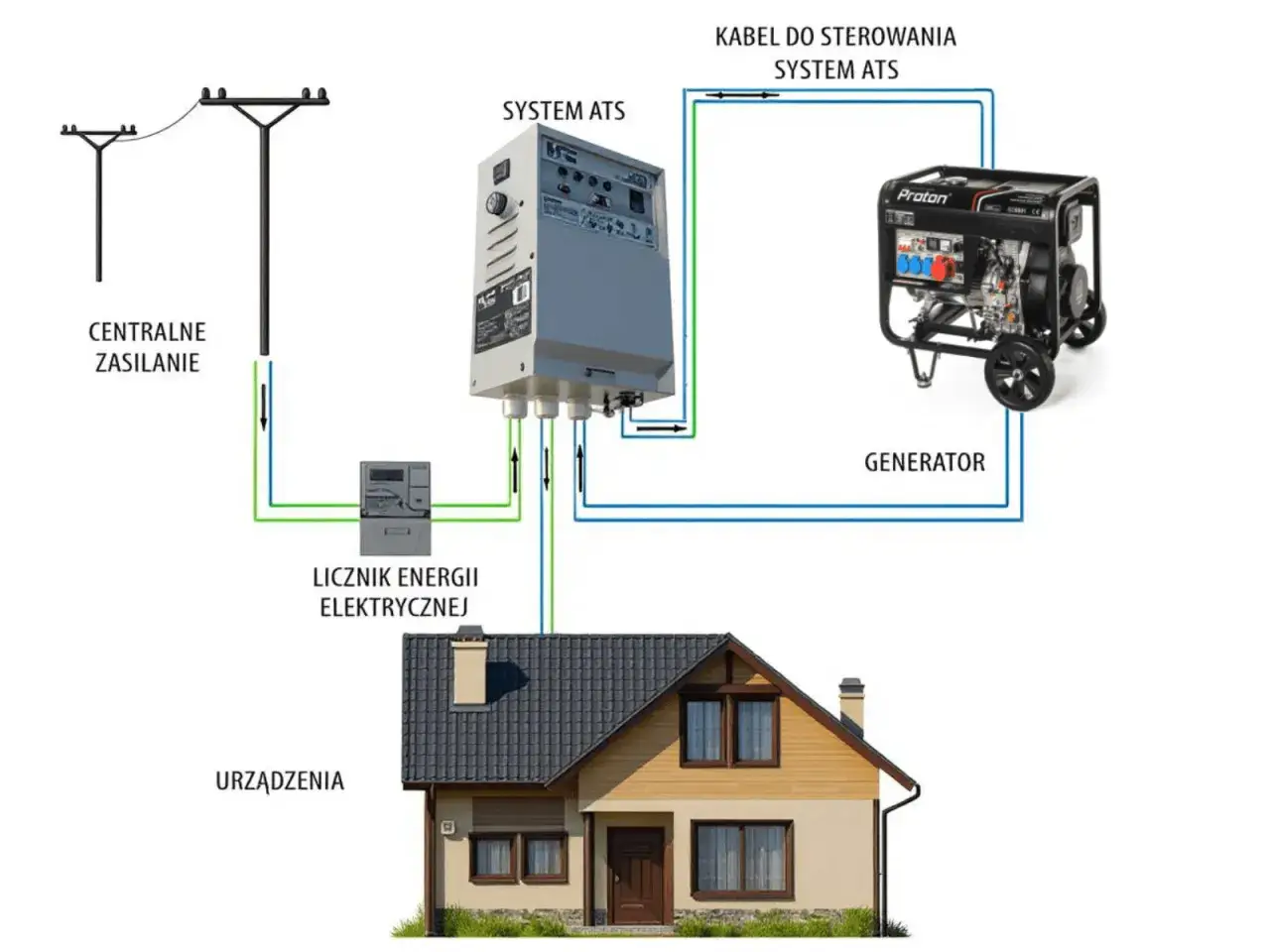

| Wlot zewnętrzny + SZR | Częste zaniki prądu, potrzeba wygody i automatyki | Automatyczne przełączenie, mniejsze ryzyko błędu użytkownika | Wyższy koszt i większa złożoność |
| Integracja z magazynem energii lub backupem PV | Masz fotowoltaikę i chcesz cichego, bezspalinowego zasilania | Brak spalin, szybkie przełączenie, dobra współpraca z OZE | Najwyższy koszt i ograniczony czas pracy |
Zwykłe gniazdko i „kabel do gniazdka” traktuję jako błąd, nie jako rozwiązanie. To prosta droga do podania napięcia tam, gdzie nie powinno go być, i do uszkodzenia sprzętu albo zagrożenia dla osób pracujących przy sieci. W dobrze zrobionym układzie przełącznik ma blokadę mechaniczną lub elektryczną, która wyklucza równoczesne połączenie z siecią i agregatem.
To właśnie ten element robi największą różnicę między bezpiecznym zasilaniem rezerwowym a improwizacją. Następny krok to przygotowanie całego osprzętu i sprawdzenie, ile naprawdę kosztuje sensowny układ.
Co trzeba przygotować przed montażem i ile to zwykle kosztuje
Na etapie przygotowań liczy się nie tylko sam generator. Potrzebujesz jeszcze punktu przyłączenia na zewnątrz budynku, elementu przełączającego źródła zasilania, właściwie dobranych zabezpieczeń i porządnego montażu. W praktyce to właśnie te „drobne” elementy decydują, czy agregat będzie działał pewnie, czy tylko dobrze wyglądał na papierze.
| Element | Po co jest | Orientacyjny koszt |
|---|---|---|
| Agregat 2-3 kW | Podstawowe obwody awaryjne | 1 500-4 000 zł |
| Agregat 5-8 kW | Większy komfort i większy zapas mocy | 4 000-12 000 zł |
| Wlot zewnętrzny | Bezpieczne podłączenie agregatu | 100-400 zł |
| Przełącznik ręczny sieć-agregat | Odseparowanie domu od sieci | 200-1 000 zł |
| SZR / ATS | Automatyczne przełączenie zasilania | 1 500-5 000 zł |
| Montaż i pomiary | Dobór, test i uruchomienie | 800-3 000 zł |
To są widełki orientacyjne, ale dobrze pokazują proporcje: na blokadzie, zabezpieczeniach i montażu nie warto oszczędzać. Jeśli budżet jest ograniczony, lepiej wybrać prostszy przełącznik ręczny i dobrze wydzielone obwody niż dokładanie „byle czego” do większego agregatu. Ja w takich projektach zwykle zwracam uwagę jeszcze na jedną rzecz: stabilność napięcia. Do elektroniki, kotła i automatyki lepiej sprawdza się agregat z AVR albo inwertorowy, bo mniej męczy wrażliwe urządzenia.
Gdy osprzęt jest już dobrany, zostaje etap, który w praktyce przesądza o wszystkim: poprawne uruchomienie i test pod obciążeniem.
Jak wygląda podłączenie krok po kroku
Nie opisuję tu samowolnego przepinania przewodów w rozdzielnicy, bo bez pomiarów to po prostu zły pomysł. Sensowny proces wygląda tak, że instalację przygotowuje elektryk, a użytkownik dostaje układ, który można uruchomić bez zgadywania. W domu najważniejsza jest powtarzalność, a nie jednorazowy „patent”.
- Wybierz obwody awaryjne. Najczęściej trafiają tam lodówka, kocioł, router, część oświetlenia i kilka gniazd.
- Oddziel je od reszty instalacji. Często robi się to przez osobną podrozdzielnię backupową albo wydzielony tor w rozdzielnicy.
- Zamontuj wlot zewnętrzny i przełącznik. To on odcina sieć i pozwala zasilić dom z agregatu bez ryzyka cofki napięcia.
- Sprawdź neutral, uziemienie i zabezpieczenia. Właśnie tu wychodzą różnice między instalacjami i dlatego nie warto improwizować.
- Wykonaj test na odłączonej sieci. Najpierw uruchom agregat, potem przełącz obciążenie, obserwując stabilność napięcia i zachowanie odbiorników.
- Przetestuj zachowanie pod realnym obciążeniem. Lodówka, pompa i elektronika startują inaczej niż sama żarówka, więc test „na pusto” niewiele mówi.
- Po powrocie zasilania wróć na sieć i wygasz agregat. W układzie automatycznym zrobi to SZR, ale okresowy test nadal zostaje po Twojej stronie.
W dobrze ustawionym układzie przejście na rezerwę jest krótkie i przewidywalne. Jeśli trzeba za każdym razem kombinować z kablami, oznacza to, że system jest źle zaprojektowany. I właśnie tu pojawiają się błędy, które najczęściej wychodzą dopiero w awarii.
Najczęstsze błędy, które kończą się awarią albo ryzykiem
Niektóre pomyłki są banalne, ale ich skutki potrafią być bardzo kosztowne. Najwięcej problemów widzę wtedy, gdy ktoś traktuje agregat jak zwykłe urządzenie warsztatowe, a nie element instalacji elektrycznej domu. To duża różnica.
- Podłączenie przez zwykłe gniazdko. To najgorsza z możliwych dróg, bo może podać napięcie do sieci, której właśnie nie powinno być pod napięciem.
- Brak blokady między źródłami. Jeśli sieć i agregat mogą być połączone jednocześnie, ryzyko rośnie natychmiast.
- Zbyt mała moc agregatu. Urządzenie może działać, dopóki nie włączy się pompa, sprężarka albo lodówka.
- Ignorowanie prądu rozruchowego. Silnik czy kompresor potrafi wymagać chwilowo dużo więcej niż wynika z tabliczki znamionowej.
- Zbyt słaba jakość napięcia. Tani agregat bez stabilizacji może męczyć elektronikę, sterowniki kotła i automatykę bramy.
- Praca w złym miejscu. Agregat musi stać na zewnątrz, w suchym i wentylowanym miejscu, z dala od okien i nawiewów.
- Brak testu zabezpieczeń. Samo „działa” nie wystarcza, jeśli po przełączeniu nie zachowują się poprawnie RCD i pozostałe zabezpieczenia.
- Fotowoltaika bez wydzielonego backupu. Standardowy układ on-grid nie jest z definicji zasilaniem awaryjnym.
TAURON zwraca uwagę, że największym zagrożeniem jest oddawanie energii do sieci, która powinna być wyłączona, i dokładnie dlatego blokada między źródłami nie jest dodatkiem, tylko podstawą układu. Jeśli masz fotowoltaikę, do gry wchodzi jeszcze jedno pytanie: czy lepiej iść w agregat, czy w magazyn energii.
Agregat, ups czy magazyn energii
Jeśli dom ma fotowoltaikę albo planujesz ją rozbudować, porównanie z UPS-em i magazynem energii ma duży sens. Każde z tych rozwiązań robi co innego, a najlepszy wybór zależy od tego, czy chcesz podtrzymać kilka urządzeń, cały dom, czy tylko komfort na czas krótkiej przerwy.
| Rozwiązanie | Co daje | Plusy | Ograniczenia |
|---|---|---|---|
| Agregat spalinowy | Długą pracę przy braku sieci | Obsłuży większe obciążenia, działa niezależnie od pogody | Hałas, spaliny, paliwo, konieczność obsługi |
| UPS | Natychmiastowe podtrzymanie wybranych urządzeń | Bez przerwy na przełączenie, świetny dla elektroniki | Krótki czas pracy, mała moc |
| Magazyn energii z falownikiem hybrydowym | Ciche zasilanie awaryjne i współpracę z PV | Brak spalin, automatyka, dobra integracja z OZE | Wysoki koszt, ograniczona pojemność i moc |
Jak przypomina URE, standardowy falownik on-grid wyłącza się przy zaniku napięcia sieci, więc sama fotowoltaika nie podtrzyma domu w czasie awarii. To nie wada, tylko zabezpieczenie anti-islanding, czyli ochrony przed pracą wyspową. Jeśli chcesz, by dom działał także bez sieci, potrzebujesz albo układu backupowego, albo magazynu energii, albo dobrze zrobionego połączenia z agregatem.
W praktyce to właśnie od tego wyboru zależy, czy inwestujesz w prostą rezerwę, czy w bardziej rozbudowany system niezależności energetycznej.
Układ, który w domu jednorodzinnym najczęściej ma sens
Gdy ktoś pyta mnie o rozwiązanie „najbardziej rozsądne”, zwykle odpowiadam tak: dla domu jednorodzinnego z okazjonalnymi przerwami w zasilaniu najczęściej wygrywa prosty agregat, wlot zewnętrzny i ręczny przełącznik sieć-agregat. To układ wystarczająco bezpieczny, względnie tani i nadal łatwy do serwisu. Jeśli do tego wydzielisz tylko najważniejsze obwody, nie przepalasz budżetu na moc, której i tak nie wykorzystasz.
Jeżeli przerwy są częste, a dom ma działać prawie bez Twojej ingerencji, wtedy sens ma automatyka SZR. Z kolei przy fotowoltaice i oczekiwaniu na cichą pracę, magazyn energii z falownikiem hybrydowym bywa lepszy niż agregat, choć koszt wejścia jest wyraźnie wyższy. Ja zwykle zaczynam od listy 5-7 obwodów, które naprawdę muszą działać, i dopiero potem dobieram technikę zasilania rezerwowego.
Najwięcej problemów znika wtedy, gdy zamiast skupiać się wyłącznie na źródle prądu, zaplanujesz cały tor zasilania: wejście, przełączanie, zabezpieczenia i listę odbiorów. To właśnie ten porządek decyduje, czy awaryjne zasilanie będzie działało pewnie, czy tylko wyglądało dobrze na papierze.
