Wyłącznik różnicowoprądowy chroni przed porażeniem i pożarem, ale tylko wtedy, gdy jest wpięty we właściwy tor i dobrany do konkretnego obwodu. Poniższy schemat podłączenia pokazuje, jak podłączyć różnicówkę bez mieszania torów neutralnych i bez udawania, że zastąpi ona zwykły bezpiecznik. W praktyce najwięcej problemów robią nie same urządzenia, tylko błędny dobór typu, źle rozdzielone przewody N oraz zbyt duża wiara w jeden aparat „do wszystkiego”.
Najważniejsze zasady przy podłączaniu różnicówki
- Przewody robocze L, L1, L2, L3 i N prowadzi się przez ten sam wyłącznik różnicowoprądowy.
- Przewód ochronny PE nie przechodzi przez różnicówkę, tylko trafia bezpośrednio na szynę ochronną.
- Różnicówka nie chroni przed przeciążeniem ani zwarciem, więc zwykle współpracuje z bezpiecznikiem nadprądowym albo RCBO.
- Za różnymi RCD nie wolno mieszać przewodów neutralnych, bo aparat zacznie wyzwalać bez powodu.
- Dobór czułości 30 mA, 100 mA lub 300 mA zależy od funkcji obwodu, a nie od przyzwyczajenia montażysty.
- W instalacjach z fotowoltaiką, pompą ciepła i elektroniką często potrzebny jest inny typ niż prosty AC.
Jak działa różnicówka i czego nie wolno od niej oczekiwać
Ja zawsze zaczynam od podstaw, bo tu najłatwiej o nieporozumienie: wyłącznik różnicowoprądowy porównuje prąd, który wpływa do obwodu, z prądem, który z niego wraca. Jeśli część energii „ucieka” inną drogą, na przykład przez obudowę urządzenia, wilgoć albo ciało człowieka, aparat odłącza zasilanie. W obwodach domowych najczęściej mówi się o czułości 30 mA, bo to poziom stosowany jako dodatkowa ochrona ludzi.
Tu pojawia się ważny detal: różnicówka nie jest bezpiecznikiem nadprądowym. Nie zastępuje wyłącznika nadprądowego ani wkładki topikowej, bo nie reaguje na przeciążenie przewodu i zwarcie. Dlatego w praktyce pracuje z MCB, wkładką topikową albo w postaci RCBO, czyli aparatu łączącego ochronę różnicowoprądową i nadprądową w jednym module. To rozróżnienie jest kluczowe, zanim w ogóle przejdzie się do schematu połączeń.
| Aparat | Na co reaguje | Do czego służy |
|---|---|---|
| RCD | Na upływ prądu do ziemi | Ochrona przeciwporażeniowa i częściowo przeciwpożarowa |
| MCB lub bezpiecznik topikowy | Na przeciążenie i zwarcie | Ochrona przewodów i urządzeń przed nadmiernym prądem |
| RCBO | Na upływ, przeciążenie i zwarcie | Jedno zabezpieczenie dla jednego obwodu |
Jeśli ten podział jest jasny, sam schemat staje się prostszy. Dalej chodzi już głównie o to, którędy poprowadzić L, N i PE oraz czego absolutnie nie mieszać w rozdzielnicy.

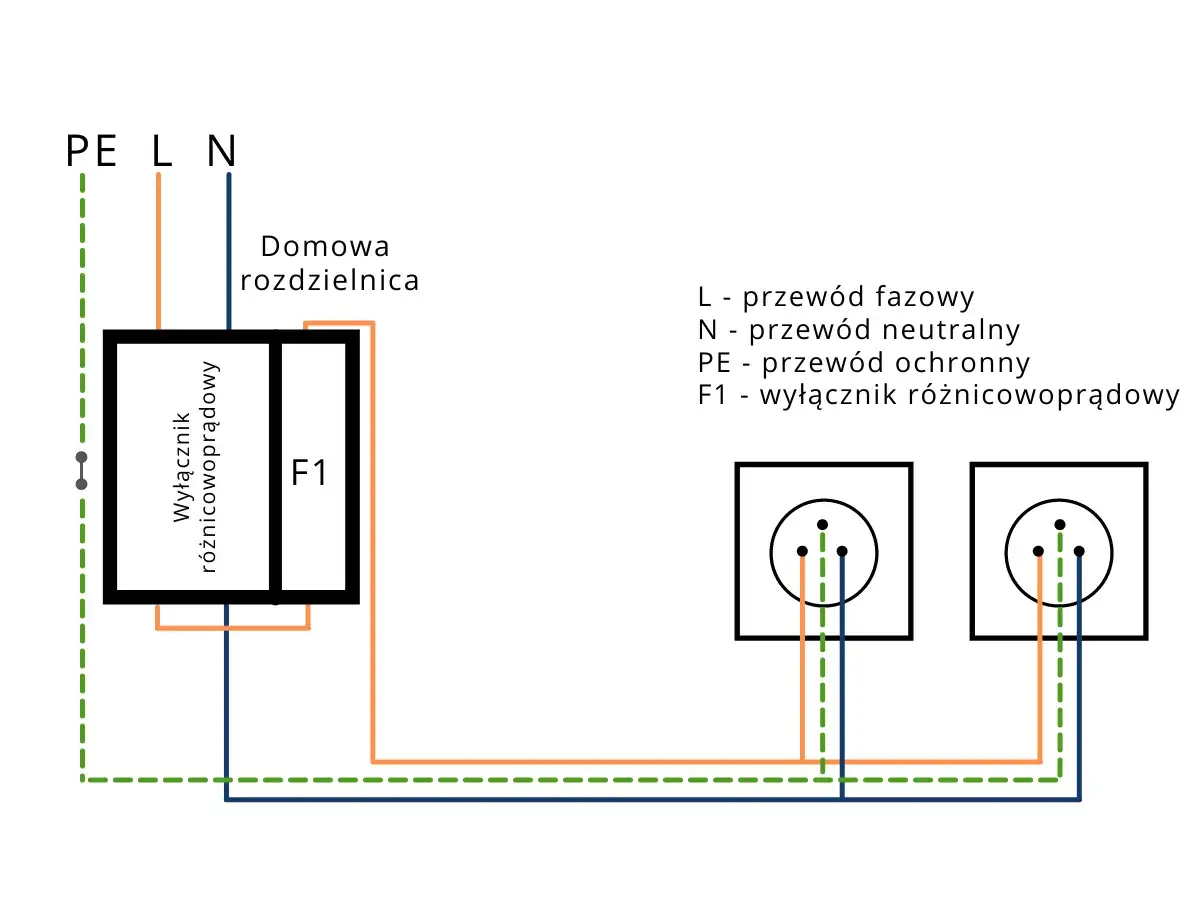

Jak wygląda poprawny schemat podłączenia w praktyce
W najprostszym ujęciu różnicówka ma dwa zadania: przepuścić wszystkie przewody robocze przez ten sam tor pomiarowy i nie dopuścić do tego, by przewód ochronny PE wszedł w jej obwód. W modelu jednofazowym stosuje się zwykle aparat 2-biegunowy, a w trójfazowym 4-biegunowy. W wielu urządzeniach zasilanie można podać od góry albo od dołu, ale ja nigdy nie zakładam tego „z pamięci” - najpierw patrzę na oznaczenia na obudowie i instrukcję konkretnego modelu.
| Układ | Co przechodzi przez RCD | Co omija RCD | Na co uważać |
|---|---|---|---|
| Jednofazowy | L i N | PE | Neutralny po stronie wyjściowej musi wrócić na dedykowaną szynę N tego aparatu |
| Trójfazowy | L1, L2, L3 i N | PE | Wspólny neutralny tylko dla tego samego RCD, bez mostkowania z innymi obwodami |
Najważniejsza zasada jest prosta, choć często łamana: za różnicówką nie wolno łączyć przewodu neutralnego z ochronnym i nie wolno też mieszać neutralnych między różnymi aparatami. W układzie TN-S i TT ten błąd bardzo szybko wychodzi w postaci losowych zadziałań. Jeśli w rozdzielnicy są dwie albo trzy różnicówki, każda powinna mieć własną ścieżkę neutralną. To właśnie ten detal robi różnicę między poprawną ochroną a wiecznie „kapryszącą” instalacją.

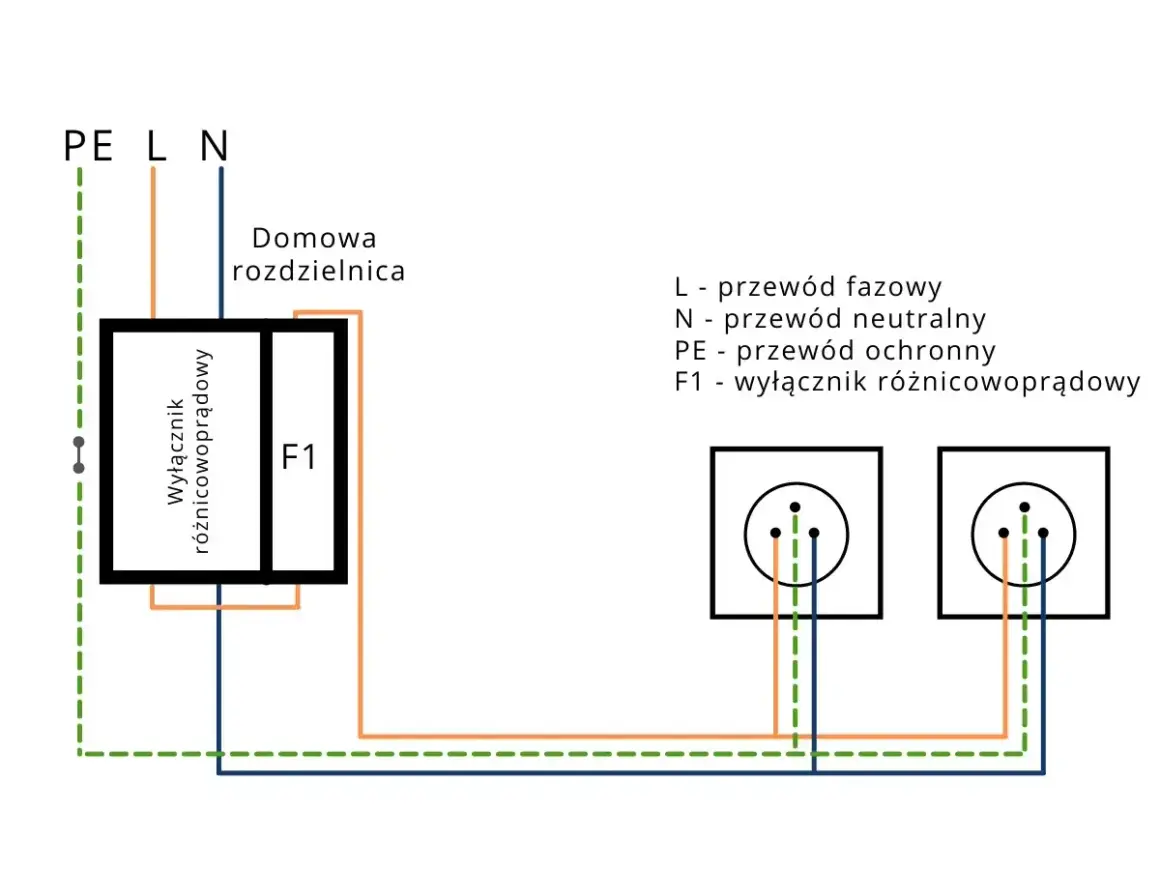

W praktyce schemat wygląda więc tak: zasilanie trafia na wejście RCD, z wyjścia idzie do obwodu chronionego, a przewód ochronny prowadzony jest osobno do szyny PE. To prosta logika, ale jej konsekwencja jest bezdyskusyjna - mieszanie torów roboczych rozwala działanie całego układu.
Jak dobrać typ, czułość i liczbę biegunów
Sam schemat to za mało, jeśli aparat jest źle dobrany. Ja patrzę na trzy rzeczy: czułość, liczbę biegunów i typ RCD. Czułość mówi, przy jakim prądzie upływu urządzenie zadziała. Liczba biegunów wynika z tego, czy chronisz obwód jednofazowy, czy trójfazowy. Typ określa, jakiego rodzaju prądy różnicowe aparat rozpoznaje.
| Parametr | Najczęstsze zastosowanie | Praktyczny sens |
|---|---|---|
| 30 mA | Gniazda, łazienki, obwody użytkowe, większość domowych zabezpieczeń dodatkowych | Chroni ludzi przed skutkami porażenia |
| 100 mA | Niektóre obwody pośrednie i rozwiązania selektywne | Zmniejsza ryzyko niepożądanych wyłączeń, ale nie zastępuje ochrony dodatkowej 30 mA |
| 300 mA | Ochrona przeciwpożarowa i wyłączniki selektywne na początku instalacji | Ogranicza skutki długotrwałych upływów, zwłaszcza w większych rozdzielnicach |
| 2P | Obwód jednofazowy | L i N przechodzą przez jeden aparat |
| 4P | Obwód trójfazowy | Przez aparat przechodzą L1, L2, L3 i N |
Druga tabela, ważniejsza z punktu widzenia praktyki, dotyczy typu urządzenia. Dziś typ AC traktuję ostrożnie, bo w instalacjach z elektroniką bywa po prostu zbyt prosty. Typ A jest bezpieczniejszym wyborem dla większości obwodów domowych, typ F sprawdza się tam, gdzie są jednofazowe napędy i urządzenia z częstotliwościowo sterowanym silnikiem, a typ B stosuje się tam, gdzie mogą wystąpić prądy stałe lub mieszane.
| Typ | Gdzie ma sens | Co warto zapamiętać |
|---|---|---|
| AC | Proste obwody bez rozbudowanej elektroniki | Coraz rzadziej jest najlepszym wyborem |
| A | Większość obwodów domowych, AGD, oświetlenie, gniazda | Lepszy kompromis między ceną a funkcjonalnością |
| F | Urządzenia z jednofazowym napędem i przekształtnikiem | Dobrze znosi prądy mieszane i ogranicza niepotrzebne zadziałania |
| B | Fotowoltaika, falowniki, magazyny energii, ładowarki EV i inne układy z możliwą składową stałą | Najszerszy zakres detekcji, ale też najwyższe wymagania i koszt |
Jeśli instalacja ma fotowoltaikę albo urządzenia z falownikiem, nie zgaduję typu „na oko”. W takich obwodach decyduje dokumentacja urządzenia i sposób separacji między stroną AC i DC. To prowadzi prosto do kolejnego tematu, bo właśnie tutaj najłatwiej o błędny dobór i późniejsze problemy z wyzwalaniem.
Najczęstsze błędy, które psują ochronę albo powodują ciągłe wyzwalanie
W mojej praktyce błędy przy różnicówkach powtarzają się zaskakująco regularnie. Dobre wieści są takie, że większość z nich da się wykryć jeszcze przed uruchomieniem instalacji. Złe są takie, że wiele osób widzi tylko objaw, czyli „wybija”, i wymienia aparat bez sprawdzenia przyczyny.
- Mieszanie przewodów neutralnych między różnymi RCD, co natychmiast psuje pomiar różnicy prądów.
- Przepuszczenie przewodu PE albo PEN przez aparat, mimo że powinien iść osobno na szynę ochronną.
- Dobór typu AC do obwodu z elektroniką, pompą ciepła albo falownikiem, gdzie lepszy jest typ A, F albo B.
- Brak osobnego zabezpieczenia nadprądowego, przez co przewód nie ma pełnej ochrony.
- Zbyt duża liczba odbiorników za jednym RCD, co utrudnia selektywność i zwiększa ryzyko niepotrzebnych wyłączeń.
- Ignorowanie przycisku testowego T i uruchamianie instalacji bez sprawdzenia, czy aparat mechanicznie działa.
Jest jeszcze jeden częsty scenariusz: różnicówka wybija tylko wtedy, gdy uruchomisz konkretne urządzenie. Wtedy nie zakładam od razu wady aparatu. Najczęściej winny jest upływ z odbiornika, uszkodzony przewód albo źle rozdzielony neutralny. To dlatego diagnozę robi się po kolei, a nie przez losową podmianę elementów.
Co zmienia fotowoltaika, pompy ciepła i inne urządzenia z elektroniką
Tu temat robi się szczególnie ważny dla instalacji, które mają pracować nowocześnie i bezpiecznie przez lata. Falowniki fotowoltaiczne, pompy ciepła, ładowarki EV i część sprzętów AGD potrafią generować takie składowe prądu, z którymi prosty aparat typu AC nie zawsze sobie radzi. W instalacjach PV ja patrzę przede wszystkim na to, czy falownik ma wewnętrzną separację AC/DC i jaki typ zabezpieczenia dopuszcza producent.
Jeżeli układ może wprowadzać prądy stałe lub mieszane, zwykle wchodzi w grę typ B. W bardziej klasycznych obwodach z elektroniką często wystarcza typ A, a przy niektórych urządzeniach z napędami i częstotliwościowym sterowaniem lepiej sprawdza się typ F. Najgorsze rozwiązanie to założenie, że „skoro działało w innym domu, to tutaj też zadziała”. W PV i przy magazynach energii każdy producent może mieć własne wymagania montażowe, a one mają pierwszeństwo przed przyzwyczajeniem instalatora.
- W fotowoltaice sprawdź, czy falownik wymaga typu B, czy dopuszcza inny wariant przy określonej separacji DC.
- Przy pompie ciepła i urządzeniach z napędem najczęściej lepiej wypada typ A albo F niż prosty AC.
- Przy ładowarce EV zwykle potrzebny jest osobny obwód i właściwie dobrany RCD albo RCBO.
- W instalacjach z dużą ilością elektroniki warto ograniczać liczbę odbiorników za jednym aparatem.
To właśnie dlatego na portalu o energii i fotowoltaice ten temat ma znaczenie większe niż w zwykłym opisie rozdzielnicy. Dobrze dobrana różnicówka potrafi uratować instalację przed kosztownymi problemami, ale źle dobrana będzie tylko źródłem frustracji i niepotrzebnych wyłączeń. Zostaje już ostatni krok: sprawdzenie wszystkiego przed załączeniem.
Co sprawdzić przed pierwszym załączeniem
- Czy przewody L, N, L1, L2 i L3 są poprowadzone zgodnie z oznaczeniami na obudowie aparatu.
- Czy przewód PE omija różnicówkę i trafia na właściwą szynę ochronną.
- Czy neutralne za poszczególnymi RCD nie są ze sobą połączone.
- Czy aparat ma właściwą czułość i typ dla danego obwodu.
- Czy obciążenie nie przekracza prądu znamionowego urządzenia.
- Czy przycisk testowy T jest dostępny i działa po uruchomieniu.
Jeśli mam wskazać jedną rzecz, która najbardziej obniża ryzyko błędu, to nie jest nią dodatkowy moduł w rozdzielnicy, tylko konsekwentne trzymanie się schematu producenta i rozdział neutralnych. Przy różnicówce margines na improwizację jest mały, a w rozdzielnicy lepiej nie zgadywać. Jeśli instalacja dotyczy domu, fotowoltaiki albo obwodu z falownikiem, uruchomienie warto powierzyć elektrykowi z uprawnieniami i poprosić go o sprawdzenie całego toru ochrony przed pierwszym załączeniem.
