Kwestia podłączenia różnicówki jednofazowej bez uziemienia bywa rozumiana na dwa różne sposoby: jako brak przewodu PE albo jako brak lokalnego uziomu. To nie są te same sytuacje, a od tego rozróżnienia zależy, czy ochrona faktycznie zadziała, czy tylko da złudne poczucie bezpieczeństwa. Poniżej rozkładam temat na konkretne pytania: jak działa taki aparat, kiedy jego montaż ma sens, jakie błędy zdarzają się najczęściej i co zrobić w starej instalacji albo przy fotowoltaice.
Najważniejsze fakty o różnicówce bez uziomu
- RCD nie potrzebuje lokalnego uziomu do działania - mierzy różnicę między prądem w L i N.
- Nie zastępuje przewodu ochronnego PE - bez niego instalacja nadal może być niebezpieczna.
- 30 mA to najczęstsza wartość dla ochrony ludzi, a 300 mA służy raczej ochronie przeciwpożarowej lub selektywnej.
- Największy błąd to mostkowanie N i PE za różnicówką albo mieszanie neutralnych z różnych obwodów.
- Przy fotowoltaice i elektronice dobór typu RCD trzeba dopasować do falownika i odbiorników, a nie tylko do liczby faz.
Różnicówka działa na różnicę prądów, nie na uziom
Wyłącznik różnicowoprądowy porównuje prąd wpływający przewodem fazowym z prądem wracającym przewodem neutralnym. Jeśli wszystko jest w porządku, wartości się zgadzają i aparat pozostaje zamknięty. Gdy część prądu ucieka inną drogą - przez obudowę, wilgoć, uszkodzoną izolację albo ciało człowieka - pojawia się różnica i RCD odłącza obwód.
To właśnie dlatego sam RCD może pracować bez lokalnego uziomu. Nie „szuka ziemi”, tylko reaguje na nierównowagę między L i N. Dla mnie to najważniejsze zdanie w całym temacie, bo obala mit, że bez uziemienia różnicówka jest bezużyteczna.
| Sytuacja | Co dzieje się z prądem | Szansa na zadziałanie |
|---|---|---|
| Normalna praca odbiornika | Prąd wraca tym samym torem, którym wypłynął | Nie |
| Upływ do obudowy, wilgoci lub ziemi | Część prądu omija tor neutralny | Tak, zwykle szybko |
| Kontakt z przewodem fazowym i neutralnym jednocześnie | Obwód nadal może pozostać zbilansowany | Często nie |
| Przebicie między przewodami czynnymi | Różnica prądów może się nie pojawić | Nie zawsze |
To ważne zastrzeżenie: RCD nie chroni przed każdą możliwą awarią. Jego zadaniem jest wykrycie prądu upływu, a nie naprawianie błędów w całej instalacji. Z tego wynika następne pytanie: kiedy brak przewodu ochronnego jeszcze nie przekreśla ochrony, a kiedy robi z niej tylko półśrodek?
Kiedy brak przewodu ochronnego jeszcze nie przekreśla ochrony
Ja najpierw rozdzielam dwie sytuacje. Co innego brak lokalnego uziomu w budynku, a co innego stara instalacja dwużyłowa bez wydzielonego PE. W pierwszym przypadku RCD może być normalnym elementem ochrony dodatkowej; w drugim bywa tylko półśrodkiem, jeśli ktoś nie sprawdzi układu sieci i nie rozwiąże tematu PEN albo brakującego przewodu ochronnego.
- Układ TT - różnicówka jest bardzo ważna, bo to ona zwykle odpowiada za szybkie odłączenie przy uszkodzeniu izolacji.
- Układ TN-S lub TN-C-S - RCD działa dobrze, ale przewód PE musi być prowadzony poprawnie i oddzielnie od N za punktem rozdziału.
- Stary układ TN-C - nie traktuję go jako miejsca do prostego „dołożenia różnicówki”. Najpierw trzeba poprawnie rozdzielić PEN i wykonać pomiary.
- Obwody z urządzeniami klasy II - tu RCD może dawać dodatkową warstwę bezpieczeństwa, ale nadal nie zastępuje prawidłowej instalacji.
Najważniejsze ograniczenie brzmi prosto: RCD nie tworzy uziemienia z niczego. Jeśli instalacja nie ma PE, a ktoś próbuje to obejść zworką albo przypadkowym połączeniem do rury, robi się z tego raczej problem niż ochrona. Dlatego przed samym aparatem trzeba mieć jasność, z jakim układem sieci w ogóle pracujemy.

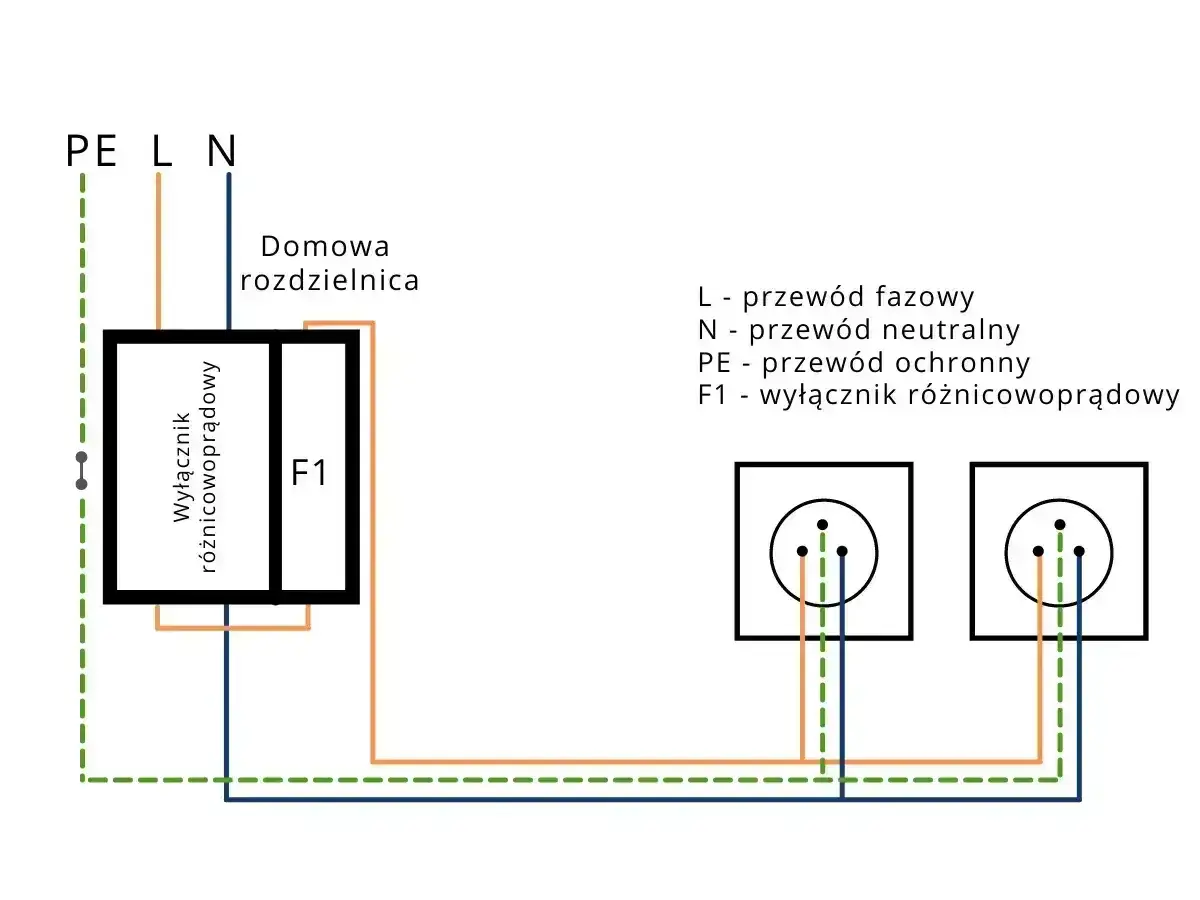

Jak wygląda poprawny układ jednofazowy w rozdzielnicy
W jednofazowym obwodzie przez RCD przechodzą przewód fazowy L i neutralny N. Przewód ochronny PE omija aparat i trafia na osobną szynę ochronną. To podstawowa zasada, która wydaje się banalna, ale właśnie na niej najczęściej wykładają się amatorskie przeróbki.
| Element | Jak prowadzić | Po co |
|---|---|---|
| L | Przez wejście i wyjście RCD | Aparat porównuje go z neutralnym |
| N | Przez RCD, a za nim tylko do obwodów chronionych przez ten sam aparat | Unikasz fałszywych zadziałań |
| PE | Poza RCD, bez łączenia z N za aparatem | Chroni obudowy urządzeń klasy I |
| Neutralne z innych obwodów | Nie mieszać między różnymi RCD | Inaczej prąd wraca obcą drogą |
Jeśli w obwodzie nie ma PE, RCD nadal można opisać jako element ochrony dodatkowej, ale nie wolno mylić tego z pełnym rozwiązaniem. Ja zawsze patrzę wtedy również na to, czy instalacja ma wyłącznik nadprądowy, czy obwód jest wydzielony i czy po testach nie pojawiają się niepotrzebne wyzwolenia. Sam przycisk „T” sprawdza mechanizm, ale nie zastępuje pomiaru całej instalacji. To prowadzi prosto do kolejnej rzeczy: jaki typ aparatu wybrać, gdy w domu nie ma już tylko grzałki i żarówki, ale też falownik, zasilacze i fotowoltaika.
Jaki typ różnicówki wybrać przy elektronice i fotowoltaice
W domach z dużą liczbą zasilaczy, falowników i urządzeń z elektroniką nie kupuję już RCD „w ciemno”. Typ aparatu ma znaczenie, bo nie każdy reaguje na ten sam kształt prądu upływu.
| Typ | Na co reaguje | Gdzie ma sens | Uwaga praktyczna |
|---|---|---|---|
| AC | Klasyczny sinusoidalny prąd upływu AC | Proste, starsze obwody bez elektroniki | W nowoczesnych instalacjach bywa słabym wyborem |
| A | AC i pulsujący prąd stały | Większość mieszkań, AGD, gniazd i elektroniki | W praktyce często jest rozsądnym punktem startowym |
| F | AC, pulsujący DC i wyższe częstotliwości | Urządzenia z przekształtnikami i napędami | Przydatny tam, gdzie elektronika mocno miesza w przebiegach |
| B | AC, pulsujący DC i gładki DC | Fotowoltaika, EV, UPS, niektóre napędy | Może być wymagany, gdy falownik nie ma odpowiedniej separacji AC/DC |
Przy fotowoltaice sprawa robi się bardziej konkretna. Jeżeli falownik nie ma wystarczającej separacji między stroną AC i DC, po stronie AC może być wymagany typ B. W praktyce nie zgaduję tego z pamięci, tylko sprawdzam dokumentację falownika i zalecenia producenta urządzenia. To samo dotyczy pomp ciepła, UPS-ów i niektórych napędów - tam problemem bywa nie sama jednofazowość, ale składowa DC i wyższe częstotliwości upływu. Jeśli myślisz o selektywnym typie S, pamiętaj, że to nie jest urządzenie do ochrony człowieka, tylko do koordynacji i selektywności, zwykle przy 100 mA lub większej czułości. To właśnie na tym etapie najłatwiej wpaść w pułapkę fałszywego poczucia bezpieczeństwa.
Najczęstsze błędy, które psują ochronę
- Mostkowanie N i PE za RCD - urządzenie zaczyna widzieć prądy, których nie powinno widzieć, albo przestaje chronić tak, jak trzeba.
- Wspólny neutral dla kilku obwodów - jedna różnicówka „zahacza” o drugą i pojawiają się trudne do znalezienia wyzwolenia.
- Mylenie 30 mA z 300 mA - 30 mA to ochrona dodatkowa ludzi, 300 mA to raczej obszar ochrony przeciwpożarowej lub selektywnej.
- Dobór typu AC do nowoczesnych odbiorników - przy elektronice, falownikach i PV to częsty skrót myślowy, który kończy się problemami.
- Traktowanie RCD jak zamiennika bezpiecznika - wyłącznik różnicowoprądowy nie zastępuje ochrony nadprądowej.
- Testowanie tylko przyciskiem - to ważne, ale nie mówi nic o stanie przewodu ochronnego, uziomu ani izolacji.
Z mojego punktu widzenia największy błąd jest jeden: próba „naprawienia” złej instalacji samą różnicówką. To nie działa długofalowo, a czasem wręcz utrudnia znalezienie prawdziwej usterki. Kiedy instalacja nie ma PE albo ma stary PEN, trzeba przejść od obejść do porządnej diagnostyki.
Co zrobić, gdy instalacja naprawdę nie ma uziemienia
Jeśli w domu albo w garażu nie ma przewodu ochronnego, nie zaczynam od kupowania kolejnej różnicówki, tylko od ustalenia, z czym mam do czynienia. To może być stary układ TN-C, przerwany przewód ochronny, brak wykonanej modernizacji albo po prostu obwód, który nigdy nie został poprowadzony zgodnie z dzisiejszym standardem.
- Sprawdź, czy w rozdzielnicy da się wykonać prawidłowy rozdział PEN na PE i N.
- Zleć pomiary ciągłości przewodów, izolacji i skuteczności ochrony.
- Jeśli obwód zasila urządzenia klasy I, rozważ wymianę przewodów lub wydzielenie nowego obwodu z PE.
- Nie mostkuj N z PE „żeby zadziałało” - to jeden z najgorszych domowych skrótów.
- Przy fotowoltaice, pompie ciepła albo zasilaniu awaryjnym dobierz typ RCD pod konkretne urządzenie, nie pod samą liczbę faz.
W wielu przypadkach lepszym rozwiązaniem jest częściowa modernizacja niż udawanie, że wszystko da się załatwić jednym aparatem. Czasem wystarczy przerobić kilka kluczowych obwodów - kuchnię, łazienkę, zewnętrzne gniazda albo linię do falownika - zamiast próbować utrzymać cały budynek na starym układzie.
Najbezpieczniej działa układ, który nie udaje uziemienia
Jeżeli mam z tego tematu wyciągnąć jedną praktyczną myśl, to jest ona taka: RCD bez PE może być elementem ochrony, ale nie jest magicznym zamiennikiem uziemienia. W jednofazowej instalacji liczy się poprawny tor L-N, osobny PE, właściwy układ sieci i dobór typu urządzenia do realnych odbiorników.
Warto też pamiętać o prostej kolejności: najpierw diagnoza instalacji, potem modernizacja przewodów albo rozdział PEN, dopiero później dobór różnicówki i jej testy. Przy fotowoltaice szczególnie ważne jest, by nie zgadywać typu aparatu, bo falownik, filtry i składowa DC potrafią zmienić wymagania bardziej, niż wielu osobom się wydaje.
Jeśli po sprawdzeniu nadal nie wiesz, czy masz TN-C, TT czy zwykły brak przewodu ochronnego, nie rób z tego eksperymentu. W elektryce jedna przypadkowa zworka potrafi zniszczyć sens całej ochrony i zostawić instalację tylko z pozornym bezpieczeństwem.
