Podłączenie domofonu wygląda prosto tylko z daleka. W praktyce najwięcej zależy od tego, czy masz instalację analogową, cyfrową, 4-, 5- czy 6-żyłową oraz czy producent trzyma się własnego układu zacisków. Poniżej pokazuję, jak czytać kolory przewodów, jak nie pomylić funkcji żył i co sprawdzić, zanim zaczniesz przepinanie kabli.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Nie ma jednego uniwersalnego kodu kolorów dla wszystkich domofonów.
- Najpierw ustal, czy instalacja jest analogowa, cyfrowa czy oparta na skrętce UTP.
- Kolor traktuj jako podpowiedź, a nie dowód. Decydują oznaczenia zacisków i schemat producenta.
- Przed odłączeniem przewodów zrób zdjęcie starego podłączenia i opisz żyły taśmą.
- Jeśli domofon działa tylko częściowo, winna bywa zworka, kondensator albo zamiana mikrofonu ze słuchawką.
- Przy dłuższych odcinkach przewodu znaczenie ma też przekrój żyły, nie tylko jej kolor.
Dlaczego kolory przewodów nie tworzą jednego standardu
W domofonach kolor żyły nie oznacza tego samego w każdym modelu. W jednej instalacji biały może odpowiadać za mikrofon, w innej za słuchawkę, a w cyfrowym systemie ważniejsze od barwy izolacji są oznaczenia typu L+ i L-. Dlatego ja nigdy nie zaczynam od zgadywania, tylko od ustalenia, z jakim typem urządzenia mam do czynienia.
To szczególnie ważne przy wymianie starego unifonu. W ścianie często zostaje przewód po poprzednim systemie, a nowy aparat ma już inny układ zacisków. Jeśli wtedy oprzesz się wyłącznie na kolorach, bardzo łatwo o sytuację, w której drzwi otwierają się same, nie działa dzwonek albo rozmowa jest tylko w jedną stronę. Tę pułapkę da się ominąć, jeśli najpierw odczytasz funkcję żył, a dopiero potem patrzysz na barwy.
W praktyce schemat po kolorach jest więc wskazówką pomocniczą, nie instrukcją absolutną. To dobry punkt wyjścia, ale nie zastępuje oznaczeń na urządzeniu. Następnie warto sprawdzić przewody tak, żeby nie zostawić miejsca na przypadek.
Jak odczytać żyły zanim cokolwiek przepniesz
Najbezpieczniejszy porządek pracy jest prosty: najpierw identyfikacja, potem przepinanie. Ja zawsze zaczynam od odłączenia zasilania, zrobienia zdjęcia obecnego układu i oznaczenia każdej żyły kawałkiem taśmy albo markerem. To brzmi banalnie, ale oszczędza sporo czasu, gdy po chwili trzeba wrócić do poprzedniego położenia przewodów.
- Sprawdź oznaczenia na starym i nowym urządzeniu: masa, mikrofon, słuchawka, wywołanie, zamek, L+, L-.
- Jeśli przewody nie są opisane, użyj miernika do sprawdzenia ciągłości obwodu. Ciągłość oznacza po prostu, że przewód jest elektrycznie połączony od jednego końca do drugiego.
- Nie ufaj pamięci typu „ten niebieski był od dzwonka”. W domofonach to jedna z najczęstszych przyczyn błędów.
- Jeśli instalacja była już wcześniej przerabiana, załóż, że kolory mogą nie mieć nic wspólnego z funkcją żyły.
Przy okazji warto sprawdzić stan samego kabla. Zimne luty, nadłamana izolacja i słaby styk potrafią udawać awarię całego systemu. Kiedy już wiesz, która żyła robi co, można spokojnie przejść do najczęściej spotykanego układu w starszych domofonach.

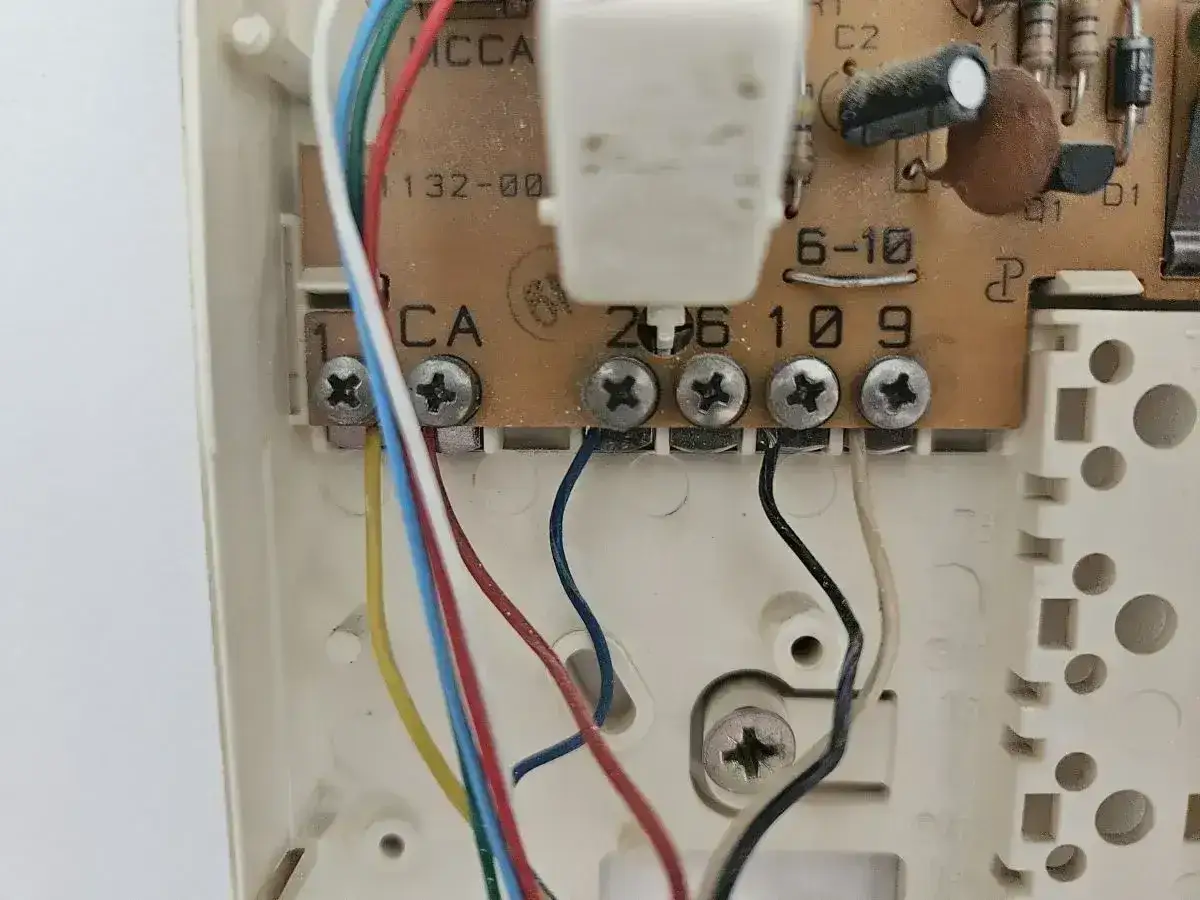

Jak wygląda najczęściej spotykany układ w analogowych domofonach
W starszych instalacjach analogowych kolory są najczęściej tylko praktycznym skrótem myślowym. W takich systemach spotyka się zwykle cztery podstawowe funkcje: masa, mikrofon, słuchawka i wywołanie. W wersjach 5- i 6-żyłowych dochodzi jeszcze osobny tor otwierania elektrozaczepu albo dodatkowy wspólny przewód. W instrukcjach Cyfrala widać też dwa warianty 4-żyłowe, w których otwieranie realizuje się w linii mikrofonu albo słuchawki, więc jeden schemat nie zawsze pasuje do każdej słuchawki.
| Funkcja żyły | Co robi | Kolory spotykane najczęściej | Na co uważać |
|---|---|---|---|
| Masa / wspólny powrót | Stanowi odniesienie dla rozmowy i otwierania | Zielony, czarny, szary | Nie zakładaj, że zawsze ma ten sam kolor w różnych markach |
| Mikrofon | Przenosi głos z unifonu do kasety zewnętrznej | Biały, niebieski | Zamiana z głośnikiem zwykle daje cichy lub zniekształcony dźwięk |
| Słuchawka / głośnik | Przenosi głos z kasety do mieszkania | Żółty, biały | W niektórych modelach działa przez zworkę lub kondensator |
| Wywołanie | Odpowiada za dzwonienie unifonu | Niebieski, czerwony | Po pomyłce domofon może milczeć mimo poprawnej reszty połączeń |
| Otwieranie elektrozaczepu | Wysyła impuls do zamka w furtce lub drzwiach | Brązowy, czerwony, pomarańczowy | Zwarcie tej żyły z masą może otwierać drzwi bez użycia przycisku |
To zestawienie traktuję jako mapę orientacyjną, nie jako sztywny standard. Jeśli ktoś wymieniał kiedyś aparat „na oko”, kolor przewodu mógł zostać przypisany przypadkiem. Właśnie dlatego tak ważne jest, żeby po kolorach zawsze sprawdzić jeszcze układ zacisków i ewentualne zworki. Kiedy to już masz, można przejść do samego podłączenia bez zgadywania.
Podłączenie krok po kroku bez zgadywania
Jeśli miałbym sprowadzić cały montaż do jednej zasady, powiedziałbym tak: przenoś po jednej żyle i testuj etapami. To działa lepiej niż próba podłączenia wszystkiego naraz. W praktyce robię to w takiej kolejności:
- Wyłączam zasilanie instalacji domofonowej.
- Robię zdjęcie starego podłączenia z dobrym światłem, zanim ruszę którykolwiek przewód.
- Sprawdzam, czy nowy unifon jest analogowy, cyfrowy, 4-, 5- czy 6-żyłowy.
- Przenoszę żyły do nowych zacisków zgodnie z ich funkcją, a nie tylko kolorem.
- Jeśli model tego wymaga, ustawiam zworki albo montuję kondensator do pracy w odpowiednim wariancie.
- Włączam zasilanie i testuję rozmowę, wywołanie oraz otwieranie zamka.
W systemach opartych na skrętce UTP dochodzi jeszcze jedna zasada: zacisk musi być wykonany zgodnie ze standardem. W rozwiązaniach ACO dla audio i video stosuje się T568B, więc tu nie ma miejsca na dowolność. Przy wideodomofonie to nie detal, tylko warunek poprawnej pracy całej magistrali.
Jeśli wszystko działa, nie zamykaj obudowy od razu. Najpierw trzeba jeszcze sprawdzić, co najczęściej psuje instalację w praktyce, bo właśnie tam pojawiają się objawy, które na pierwszy rzut oka wyglądają jak awaria sprzętu.
Co psuje instalację najczęściej
Najwięcej błędów widzę nie w samym urządzeniu, tylko w połączeniach. Domofon potrafi działać „prawie dobrze”, a to zwykle oznacza, że jedna żyła jest podpięta nie tam, gdzie trzeba. Poniżej zebrałem objawy, które pojawiają się najczęściej.
| Objaw | Najczęstsza przyczyna | Co sprawdzić jako pierwsze |
|---|---|---|
| Brak dzwonka | Żyła wywołania jest na złym zacisku | Oznaczenie zacisku, kolor przewodu i ewentualną zworkę |
| Jest dźwięk tylko w jedną stronę | Zamieniony mikrofon ze słuchawką | Tor rozmowy i zgodność z opisem na unifonie |
| Drzwi otwierają się same | Zwarcie linii otwierania albo źle podłączony wspólny przewód | Izolację przewodów i położenie żyły od elektrozaczepu |
| Buczenie lub sprzężenie | Słaby styk, za cienki kabel albo zła regulacja | Dokręcenie zacisków, stan żył i ewentualny balans mikrofonu |
| Po wymianie nic nie działa | System cyfrowy został potraktowany jak analogowy | Rodzaj instalacji i zgodność nowego aparatu z centralą |
W takich sytuacjach nie poprawiam wszystkiego naraz. Najpierw wracam do jednego objawu i sprawdzam jedną funkcję, bo inaczej łatwo wprowadzić jeszcze większy chaos. Kiedy usterki nie da się rozwiązać samym przepięciem żył, trzeba założyć, że problem leży w typie systemu, a nie w kolorze przewodu. I właśnie wtedy wchodzi kolejny ważny temat.
Kiedy kolor przewodu nie ma już znaczenia
W systemach cyfrowych sama barwa kabla schodzi na drugi plan. W unifonach takich jak Cyfral SMART-D liczy się przede wszystkim para linii L+ i L-, a dodatkowo trzeba ustawić system zworami. W rozwiązaniach ACO dla wideodomofonów cyfrowych dochodzi skrętka UTP w standardzie T568B, a przy obrazie trzeba jeszcze pilnować długości trasy: producent podaje zwykle do 70 m od panelu i do 300 m przy zastosowaniu dodatkowych zasilaczy.
To właśnie w takich instalacjach widzę najwięcej błędnych założeń. Ktoś zakłada, że skoro w ścianie są „ładne kolory”, to wystarczy je przepisać do nowego aparatu. A potem okazuje się, że nowy model wymaga adresowania, przestawienia zwór albo po prostu innej logiki pracy niż stary unifon. Wtedy schemat kolorów przestaje wystarczać, a zaczyna się czytanie instrukcji producenta.
Przy okazji warto pamiętać o przekroju przewodu. W praktyce producenci często zalecają dla krótszych odcinków 0,5 mm², a przy dłuższych trasach 0,75-1,0 mm². To nie jest drobiazg, bo zbyt cienki kabel potrafi wywołać spadki napięcia, słabszy dźwięk albo problemy z otwieraniem elektrozaczepu. Po tym etapie zostaje już tylko kontrola końcowa.
Dwie minuty kontroli przed zamknięciem obudowy
Zanim przykręcę unifon, zawsze robię szybki test całego toru. To najkrótszy sposób, żeby nie wracać do tej samej instalacji po godzinie albo po tygodniu. Sprawdzam cztery rzeczy: czy domofon dzwoni, czy słychać obie strony rozmowy, czy przycisk otwiera zamek i czy nic nie zostało ściśnięte przez obudowę.
- Czy wywołanie działa z klatki lub furtki.
- Czy rozmowa jest czytelna w obie strony.
- Czy elektrozaczep reaguje na pierwszy impuls.
- Czy przewody nie wychodzą pod napięciem i nie są przygniecione przez plastik obudowy.
- Czy na przewodach są opisy, które pomogą przy kolejnej wymianie.
Jeśli wszystko działa, masz nie tylko poprawnie podłączony domofon, ale też instalację, do której da się wrócić bez zgadywania. To naprawdę robi różnicę: mniej awarii, mniej niepotrzebnych wymian i mniej czasu spędzonego z otwartą puszką. W praktyce właśnie taki porządek w okablowaniu najbardziej się opłaca.
