Ten tekst pokazuje, czym jest łącznik dwubiegunowy, kiedy ma sens w instalacji domowej i jak odróżnić go od innych typów osprzętu. Wyjaśniam też, na co patrzeć przy zakupie, jak dobrać go do warunków pracy i jakie błędy widzę najczęściej przy montażu. To praktyczny temat, bo w elektryce drobny detal często decyduje o wygodzie serwisu i bezpieczeństwie użytkowania.
Najważniejsze informacje, które porządkują temat
- To łącznik, który odcina oba tory robocze obwodu, a więc daje pełniejsze odłączenie niż standardowy jednobiegunowy model.
- Najczęściej stosuje się go tam, gdzie liczy się bezpieczeństwo serwisowe, na przykład przy grzałkach, podgrzewaczach wody, obwodach technicznych i w strefach narażonych na wilgoć.
- W domowych instalacjach spotkasz zwykle parametry rzędu 10 AX i 250 V, a w trudniejszych warunkach także wersje IP44 lub IP55.
- Nie zastępuje wyłącznika nadprądowego ani różnicowoprądowego, bo pełni inną funkcję: ręcznie odłącza obwód, a nie chroni go przed każdym rodzajem uszkodzenia.
- Przy wyborze warto sprawdzić nie tylko prąd znamionowy, ale też sposób montażu, klasę IP, głębokość puszki i rodzaj zacisków.
- Przy modernizacji obwodów związanych z fotowoltaiką, pompą ciepła czy bojlerem taki osprzęt bywa bardzo praktyczny, ale musi być dobrze dobrany do konkretnego miejsca.
Jak działa taki łącznik i co naprawdę odcina
Łącznik 2-biegunowy działa prosto: w jednej chwili rozłącza dwa tory robocze obwodu, zwykle fazę i przewód neutralny. W praktyce oznacza to pełniejsze odcięcie zasilania niż w klasycznym łączniku, który zazwyczaj przerywa tylko jeden przewód. Mechanicznie jest to zwykle osprzęt bistabilny, czyli po naciśnięciu pozostaje w pozycji włączonej albo wyłączonej.
To rozwiązanie ma sens wtedy, gdy chcę wyłączyć urządzenie „na czysto”, bez zostawiania części obwodu pod napięciem. Właśnie dlatego w obwodach technicznych i przy urządzeniach wymagających okresowej obsługi taki element bywa wygodniejszy niż prosty przełącznik jednego toru. Schneider Electric zwraca uwagę, że takie łączniki stosuje się między innymi przy grzałkach, podgrzewaczach wody i cięższych odbiornikach, gdzie pełne odłączenie dwóch żył roboczych poprawia bezpieczeństwo.

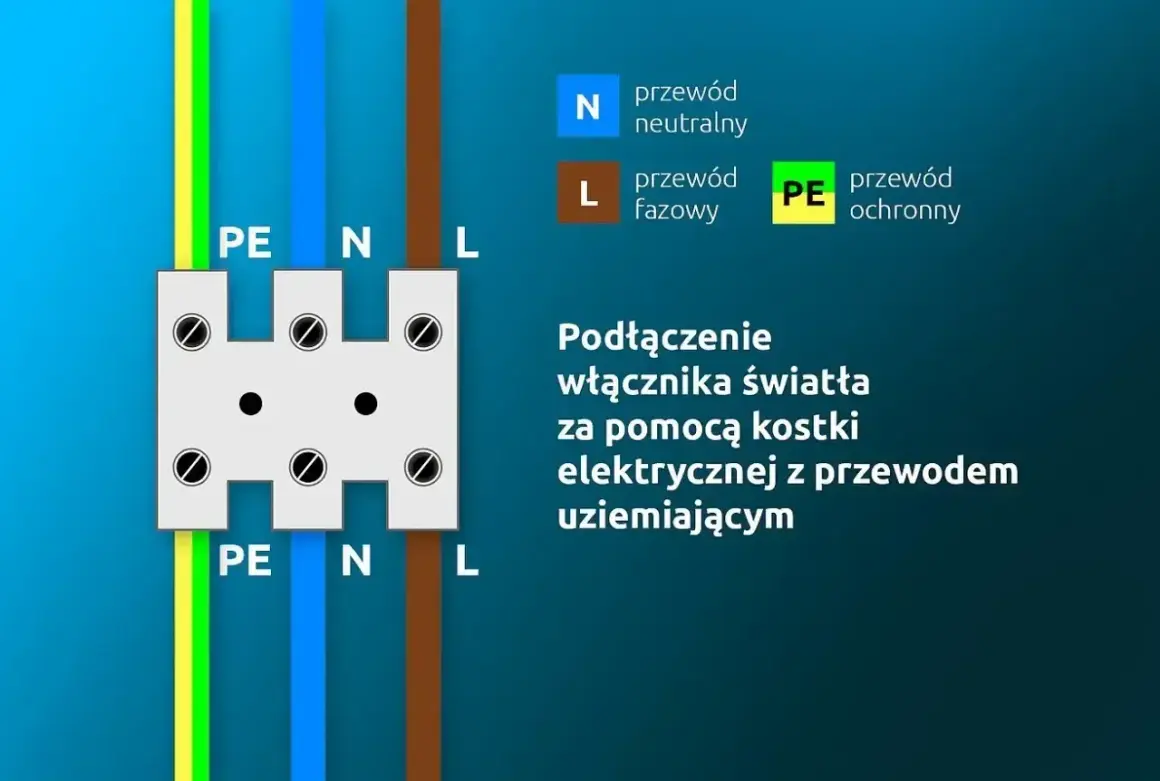

Warto też pamiętać o jednym szczególe, który początkujący często pomijają: przewodu ochronnego PE takim łącznikiem się nie rozłącza. PE ma pozostać ciągły, bo jego rola jest ochronna, a nie przełączająca. Gdy to rozumiem, łatwiej ocenić, kiedy taki osprzęt rzeczywiście wnosi wartość, a kiedy wystarczy zwykły łącznik. Z tego wynika też pytanie, gdzie ten typ ma największy sens w codziennym użytkowaniu.
Kiedy warto go zastosować w domu i przy urządzeniach technicznych
Najczęściej widzę go tam, gdzie użytkownik chce mieć jednoznaczny, czytelny i bezpieczny punkt odcięcia zasilania. Dobrze sprawdza się przy podgrzewaczach wody, bojlerach, grzałkach, niektórych urządzeniach grzewczych, w pomieszczeniach gospodarczych, pralniach, garażach i warsztatach. W takich miejscach wygoda serwisu jest często ważniejsza niż „ładny” wygląd osprzętu.
W domu jednorodzinnym taki łącznik ma sens także tam, gdzie instalacja pracuje w trudniejszych warunkach. Jeśli obwód prowadzi do strefy wilgotnej, dobudówki, kotłowni albo na zewnątrz budynku, warto rozważyć wersję bryzgoszczelną. W praktyce spotykam modele IP44 do prostszych zastosowań i IP55 do miejsc bardziej wymagających. To nie jest detal kosmetyczny, tylko realna różnica w trwałości i bezpieczeństwie użytkowania.
Na portalach i w katalogach producentów regularnie pojawiają się też wersje przeznaczone do osprzętu natynkowego. To dobry wybór tam, gdzie nie chcesz kuć ścian albo instalacja ma charakter techniczny, a nie dekoracyjny. Jeśli patrzę na dom z fotowoltaiką, pompą ciepła czy bojlerem elektrycznym, to właśnie w tych fragmentach instalacji taki osprzęt najłatwiej uzasadnić. Dalej warto już porównać go z innymi rozwiązaniami, bo podobne nazwy często prowadzą do nieporozumień.
Czym różni się od innych łączników i zabezpieczeń
Największy błąd polega na wrzucaniu do jednego worka łączników, wyłączników i zabezpieczeń. To nie są te same urządzenia i nie pełnią tej samej funkcji. Jeden odcina obwód, drugi go zabezpiecza, a trzeci może dodatkowo reagować na upływ prądu. Jeśli tę różnicę mam jasną, dużo łatwiej dobrać właściwy element do konkretnego miejsca.
| Typ elementu | Co robi | Gdzie zwykle się go stosuje | Najważniejsza uwaga |
|---|---|---|---|
| Łącznik 1-biegunowy | Rozłącza jeden tor, najczęściej fazę | Oświetlenie, proste obwody domowe | Neutralny zwykle przechodzi dalej bez przerywania |
| Łącznik 2-biegunowy | Rozłącza dwa tory robocze | Urządzenia techniczne, strefy wilgotne, obwody wymagające pełniejszej izolacji | Daje wygodniejsze i bezpieczniejsze odłączenie serwisowe |
| Łącznik 3- lub 4-biegunowy | Rozłącza trzy fazy, a w wersji 4-biegunowej także neutralny | Instalacje trójfazowe, większe odbiory, rozdzielnice | To już rozwiązanie dla innych układów niż zwykły obwód jednofazowy |
| Wyłącznik nadprądowy | Chroni przed przeciążeniem i zwarciem | Każdy obwód w rozdzielnicy | Nie służy do codziennego przełączania odbiornika |
| Wyłącznik różnicowoprądowy | Reaguje na prąd upływu | Ochrona przeciwporażeniowa | Nie zastępuje ręcznego łącznika odcinającego obwód |
Jeśli instalacja jest jednofazowa, 2-biegunowy wariant bywa bardzo dobrym kompromisem między prostotą a bezpieczeństwem. Jeśli jednak mówimy o kuchni indukcyjnej, pompie ciepła albo innym obwodzie trójfazowym, trzeba myśleć o zupełnie innym aparacie. I właśnie dlatego przy wyborze nie wystarczy spojrzeć na sam napis na obudowie. Trzeba jeszcze ocenić parametry użytkowe.
Na co patrzeć przy wyborze modelu
W praktyce zaczynam od trzech rzeczy: parametru elektrycznego, klasy ochrony i sposobu montażu. W domowych modelach bardzo często spotkasz wartości 10 AX i 250 V, co dobrze pasuje do typowych obwodów jednofazowych. Jeśli jednak urządzenie ma większy pobór prądu albo pracuje w trudniejszych warunkach, nie zgaduję na oko, tylko sprawdzam kartę katalogową.
- Prąd i napięcie znamionowe - 10 AX / 250 V to częsty standard, ale nie uniwersalny.
- Klasa IP - IP20 do suchych wnętrz, IP44 do miejsc narażonych na zachlapanie, IP55 tam, gdzie środowisko jest trudniejsze.
- Montaż - podtynkowy wygląda estetyczniej, natynkowy bywa wygodniejszy w kotłowni, garażu lub na elewacji.
- Zaciski - śrubowe są proste i popularne, bezśrubowe przyspieszają pracę, ale wymagają poprawnego przygotowania przewodów.
- Głębokość puszki - przy bardziej rozbudowanym osprzęcie ma znaczenie, bo zbyt płytka puszka utrudnia montaż.
- Seria i ramka - w systemach modułowych sam mechanizm bywa sprzedawany osobno, więc finalny koszt rośnie po doliczeniu ramki.
Cenowo rynek jest dość przewidywalny: proste moduły w popularnych seriach zwykle widzę w okolicach 25-35 zł, a wersje IP44, bardziej designerskie albo z podświetleniem potrafią wejść w przedział 40-70 zł. To nie jest ogromny koszt, ale różnica robi się odczuwalna, gdy modernizujesz kilka obwodów naraz. W deklaracjach Hagera dla osprzętu domowego przewija się też PN-EN 60669-1, czyli norma dla łączników do stałych instalacji domowych i podobnych, więc przy zakupie warto patrzeć nie tylko na wygląd, ale też na zgodność z takim standardem. To prowadzi prosto do kolejnej sprawy: jakie błędy popełnia się najczęściej.
Błędy, które psują bezpieczeństwo i wygodę użytkowania
Najczęstszy błąd to wybór niewłaściwego typu osprzętu do konkretnego obwodu. Ktoś kupuje ładny model, ale nie sprawdza, czy ma wystarczającą klasę IP, odpowiedni prąd znamionowy albo miejsce w puszce. Efekt bywa prosty: osprzęt działa, ale nie działa dobrze w tym środowisku, w którym został zamontowany.
Drugi problem to mieszanie funkcji ochronnych i łączeniowych. Wyłącznik nadprądowy, różnicowoprądowy i łącznik to nie są zamienniki. Jeśli ktoś traktuje zwykły przełącznik jako „zabezpieczenie”, robi sobie pozorną oszczędność, która w praktyce kosztuje więcej czasu i ryzyka. W instalacjach technicznych szczególnie ważne jest też to, aby nie próbować odcinać przewodu ochronnego. To jest po prostu zły kierunek.
Trzecia rzecz to montaż „na styk”. Zbyt płytka puszka, za mało miejsca na przewody, źle dobrane zaciski albo prowadzenie instalacji bez porządnego sprawdzenia kolejności przewodów potrafią zepsuć nawet dobry produkt. Ja przy takich pracach zawsze wyłączam zasilanie w rozdzielnicy i sprawdzam brak napięcia miernikiem dwubiegunowym, a nie samym testerem z marketu. To drobny nawyk, ale robi dużą różnicę. Kiedy te błędy mam z głowy, zostaje już tylko pytanie, jak podejść do modernizacji instalacji rozsądnie.
Co zapamiętać przed modernizacją obwodu
Jeżeli mam zamknąć temat praktycznie, patrzę na ten osprzęt jak na prosty punkt bezpiecznego odłączenia obwodu. Nie rozwiąże on wszystkich problemów elektrycznych, ale w dobrze dobranym miejscu bardzo poprawia wygodę serwisu i porządkuje instalację. Przy obwodach związanych z fotowoltaiką, pompą ciepła, bojlerem albo osprzętem w garażu to bywa jeden z bardziej sensownych wyborów.
- Wybieraj go tam, gdzie chcesz odłączyć oba tory robocze jednocześnie.
- Sprawdzaj parametry 10 AX / 250 V, klasę IP i sposób montażu, zamiast kierować się tylko wyglądem.
- Nie zastępuj nim zabezpieczeń nadprądowych ani różnicowoprądowych.
- W strefach wilgotnych i na zewnątrz wybieraj wersje bryzgoszczelne lub wyższe.
- Przy instalacjach technicznych i serwisowych myśl przede wszystkim o funkcjonalności, nie o efekcie wizualnym.
Jeśli modernizujesz obwód w domu z instalacją PV albo urządzeniami grzewczymi, najlepiej traktować taki element jako część większej logiki bezpieczeństwa, a nie jako pojedynczy gadżet. Dobrze dobrany osprzęt oszczędza czas, ogranicza ryzyko pomyłki i ułatwia późniejszą obsługę. I właśnie dlatego w tej klasie urządzeń rozsądny wybór ma większe znaczenie, niż sugeruje jego niewielki rozmiar.
