Dobór przewodu do płyty indukcyjnej nie jest drobiazgiem. Od tego zależy nie tylko to, czy urządzenie będzie działało stabilnie, ale też czy instalacja nie zacznie się niepotrzebnie nagrzewać, wybijać bezpieczników albo tracić mocy przy większym obciążeniu. W praktyce odpowiedź na pytanie, jaki kabel do indukcji wybrać, zależy od mocy płyty, liczby faz i długości przewodu. W tym artykule rozkładam to na proste decyzje, bez elektrycznego żargonu tam, gdzie nie jest potrzebny.
Najważniejsze jest dopasowanie przewodu do płyty i instalacji
- Nie ma jednego uniwersalnego kabla do każdej płyty indukcyjnej.
- W wielu domach sprawdza się 3x4 mm² przy zasilaniu 1-fazowym i 5x2,5 mm² przy 3 fazach, ale ostatecznie decyduje instrukcja konkretnego modelu.
- Do stałej instalacji stosuje się zwykle przewód miedziany, a nie przypadkowy kabel z marketu.
- Osobny obwód i właściwe zabezpieczenie są równie ważne jak sam przekrój żył.
- Nie warto oszczędzać na przewodzie, jeśli trasa jest długa albo kabel biegnie w trudnych warunkach, na przykład w warstwie izolacji.
- Przy montażu płyty najlepiej trzymać się instrukcji producenta i zlecić końcowe podłączenie elektrykowi.
Co w praktyce oznacza dobór kabla do indukcji
W mowie potocznej mówi się po prostu o kablu, ale w kuchni najczęściej chodzi o przewód zasilający płytę indukcyjną, a nie o żaden egzotyczny osprzęt. Ja zawsze zaczynam od instrukcji konkretnego modelu, bo to producent podaje schemat podłączenia, a nie internetowe „zwykle wystarczy”.
W domu z fotowoltaiką temat staje się jeszcze ważniejszy, bo płyta indukcyjna bywa jednym z większych odbiorników energii. Jeśli zasilisz ją zbyt cienkim przewodem albo na wspólnym obwodzie z innymi sprzętami, zyskujesz więcej strat, niż oszczędności. Dlatego najpierw trzeba ustalić, jakim napięciem i w jakim układzie ma pracować urządzenie, a dopiero potem dobierać przewód.
W praktyce liczą się trzy rzeczy: liczba faz, moc płyty oraz odległość od rozdzielnicy. Dopiero z tego wynika, czy wystarczy typowy przekrój, czy lepiej od razu położyć grubszy przewód. To właśnie ten moment decyduje, czy instalacja będzie wygodna przez lata, czy zacznie sprawiać problemy po pierwszym większym gotowaniu.
Jaki przekrój przewodu sprawdza się przy różnych sposobach zasilania
Najbardziej użyteczne jest spojrzenie na to przez pryzmat sposobu zasilania. Poniżej zestawiam warianty, które w praktyce pojawiają się najczęściej przy kuchniach indukcyjnych.
| Sposób zasilania | Najczęściej spotykany przewód | Na co patrzeć | Mój praktyczny komentarz |
|---|---|---|---|
| 1-fazowe 230 V | 3x4 mm² | Moc płyty, zalecany bezpiecznik, dopuszczalny schemat 1N~ | To częsty wybór dla płyt o większej mocy. Ja nie schodziłbym do 3x2,5 mm² bez wyraźnej zgody z instrukcji. |
| 2-fazowe 230/400 V 2N~ | 4x2,5 mm² lub 5x2,5 mm² | Rozkład obciążenia na fazy i schemat mostków na listwie | Dobry wariant, gdy instalacja pozwala rozłożyć moc bez przeciążania jednej żyły. |
| 3-fazowe 400 V 3N~ | 5x2,5 mm², a przy dłuższej trasie często 5x4 mm² | Długość trasy, warunki ułożenia i spadek napięcia | Najbardziej uniwersalne rozwiązanie w nowych instalacjach, ale nie wolno traktować go jak automatu do każdej płyty. |
W instrukcji Amica dla jednego z modeli pojawia się na przykład 3x4 mm² przy podłączeniu 1N~ i 4x2,5 mm² przy 2N~, z odpowiednio 32 A i 16 A. To dobry dowód na to, że nie ma jednego uniwersalnego przekroju, a schemat podłączenia potrafi zmienić wszystko.
Ja patrzę jeszcze na długość trasy. Jeśli przewód ma iść daleko od rozdzielnicy, przechodzi przez peszel, zabudowę albo ocieplenie, minimalny przekrój może okazać się zbyt mały w praktyce, nawet jeśli „na papierze” wygląda dobrze. W takich sytuacjach grubszy przewód daje większy zapas i mniejszy spadek napięcia. To szczególnie ważne przy dużych płytach, które potrafią mocno obciążyć instalację w trybie booster.
Jaki typ kabla ma sens w kuchni
Sam przekrój to nie wszystko. Ważny jest też rodzaj przewodu, bo w kuchni masz do czynienia zarówno ze stałą instalacją, jak i z krótkim odcinkiem przyłączeniowym przy urządzeniu. W praktyce najczęściej spotyka się przewody miedziane do instalacji stałej, a przy samej płycie czasem przewód giętki, jeśli przewiduje to producent.
Do prowadzenia w ścianie czy w bruździe zwykle lepiej nadaje się przewód instalacyjny niż przypadkowy „kabel od wszystkiego”. Z kolei w dokumentacji niektórych płyt znajdziesz oznaczenia typu H05VV-F albo H05V2V2-F. Karta techniczna Tele-Foniki opisuje H05VV-F jako przewód giętki 300/500 V do zastosowań domowych i kuchennych, ale z ważnym zastrzeżeniem: nie powinien pracować tam, gdzie może dotykać gorących elementów.
To prowadzi do prostej zasady, którą stosuję bez wyjątku: przewód ma pasować do miejsca montażu, a nie odwrotnie. Jeśli producent płyty przewidział określony rodzaj przyłącza, nie warto zastępować go „czymś podobnym”. W kuchni takie skróty zemszczą się szybciej niż w oświetleniu czy gniazdku pomocniczym.
W jednym z aktualnych manuali spotkałem też przewód H05V2V2-F 5x2,5 mm² dla płyty o maksymalnej mocy 7,2 kW. To pokazuje, że producenci dopuszczają różne rozwiązania, ale zawsze w ramach konkretnego schematu i konkretnej mocy. Sam przewód nie załatwia jednak sprawy, bo równie ważny jest osobny obwód i zabezpieczenie.
Osobny obwód i zabezpieczenia robią większą różnicę, niż się wydaje
Do płyty indukcyjnej powinien iść osobny obwód. To nie jest fanaberia elektryków, tylko zwykła praktyka bezpieczeństwa i komfortu. Jeśli na jednej linii masz jeszcze piekarnik, czajnik, ekspres do kawy albo inne mocne urządzenia, instalacja zaczyna pracować na granicy możliwości. Efekt bywa banalny: spadek mocy, wybijanie zabezpieczeń albo grzejące się połączenia.
W instrukcjach producentów zwykle znajdziesz nie tylko przekrój przewodu, ale też rodzaj zabezpieczenia. W praktyce oznacza to, że bezpiecznik dobiera się do przewodu i płyty, a nie odwrotnie. Często stosuje się też wyłącznik różnicowoprądowy 30 mA, bo kuchnia jest miejscem, gdzie wilgoć i metalowe obudowy po prostu występują. Nie traktuję tego jako dodatku „na wszelki wypadek”, tylko jako normalny standard dobrze zrobionej instalacji.
Warto też pamiętać, że nowoczesne płyty mają funkcje ograniczania mocy. W jednym z aktualnych manuali Amica można ustawić limit na 2,8 kW, 3,7 kW, 4,5 kW, 5,6 kW albo 7,35 kW. To przydatne, ale nie powinno być usprawiedliwieniem dla zbyt cienkiego przewodu. Ograniczenie mocy pomaga zarządzać obciążeniem, ale nie zamienia słabej instalacji w dobrą.
Jeśli masz piekarnik pod zabudowę, ja nie łączyłbym go z płytą na jednym przypadkowym obwodzie tylko po to, żeby „zaoszczędzić przewód”. To pozorna oszczędność. Połączenie dwóch dużych odbiorników w kuchni powinno wynikać z projektu, a nie z wygody montażowej. Gdy ten fundament jest ustawiony poprawnie, można przejść do błędów, które najczęściej psują cały efekt.
Najczęstsze błędy, które kończą się grzaniem albo wybijaniem bezpiecznika
Przy płytach indukcyjnych widzę powtarzalny zestaw pomyłek. Większość z nich wynika z myślenia „jakoś to będzie”, a nie z braku wiedzy technicznej. Problem w tym, że przy urządzeniu o dużej mocy taki luz szybko wychodzi na jaw.
- Zbyt mały przekrój przewodu - 1,5 mm² przy typowej płycie to proszenie się o kłopoty, a 2,5 mm² bywa za mało, jeśli producent wymaga więcej.
- Wspólny obwód z innymi urządzeniami - płyta, piekarnik i czajnik na jednej linii to częsty przepis na przeciążenie.
- Ignorowanie instrukcji konkretnego modelu - to tam są schematy mostków, liczba faz i wymagany bezpiecznik.
- Użycie przedłużacza lub listwy - do płyty indukcyjnej to zły pomysł, nawet jeśli urządzenie „na chwilę” rusza.
- Zbyt długa trasa bez analizy spadku napięcia - im dalej od rozdzielnicy, tym ważniejszy staje się zapas na przekroju.

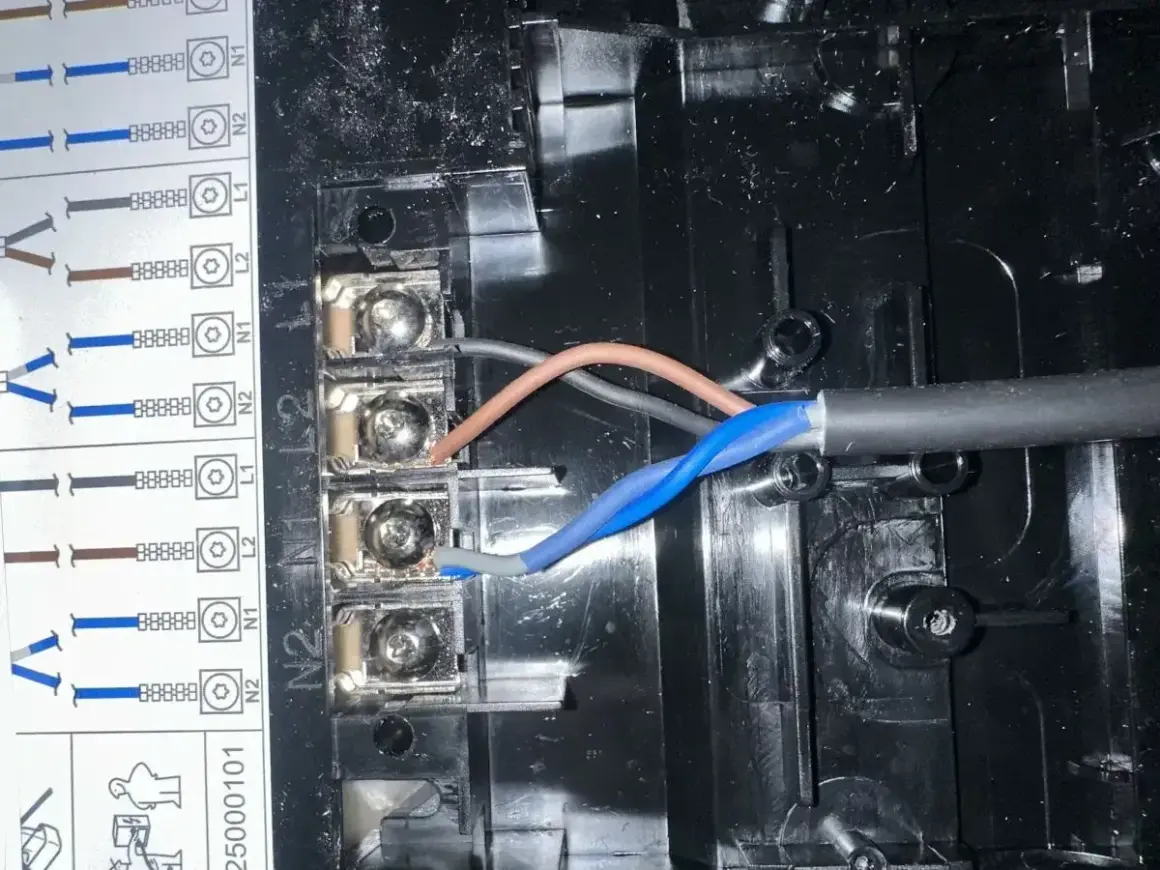

- Błędne mostkowanie zacisków i brak PE - to już nie jest drobna niedoróbka, tylko realne ryzyko uszkodzenia sprzętu.
Ja zwracam uwagę zwłaszcza na pierwszy i drugi punkt, bo właśnie one najczęściej są bagatelizowane przy remoncie. Ktoś kupuje drogą płytę, a potem oszczędza kilkadziesiąt złotych na przewodzie. Z technicznego punktu widzenia to słaby układ priorytetów.
Jeżeli błędy są już wykluczone, zostaje jeszcze sam montaż i to, co warto ustalić zanim kuchnia zostanie zamknięta na stałe.
Jak przygotować instalację przed montażem płyty

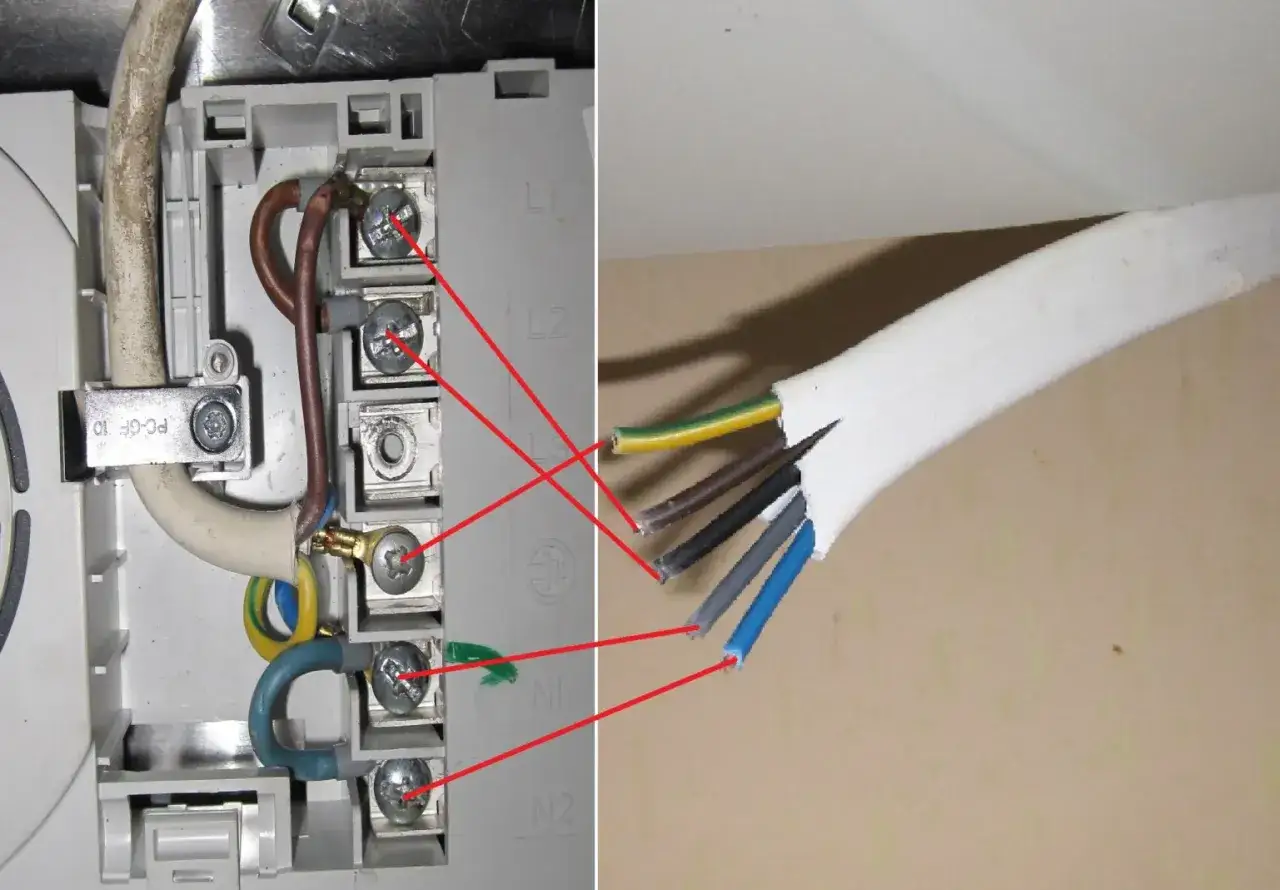

Przed montażem zawsze sprawdzam cztery rzeczy: tabliczkę znamionową, schemat podłączenia, liczbę faz w domu i długość przewodu od rozdzielnicy. To proste, ale właśnie na tym etapie najłatwiej uniknąć kosztownej poprawki po zabudowie. Jeśli płyta ma działać w wariancie 1N, 2N albo 3N, instalacja musi być do tego fizycznie przygotowana.
W praktyce oznacza to też dobrą organizację w rozdzielnicy. Obwód płyty powinien być opisany, zabezpieczenie dobrane, a miejsce podłączenia dostępne do serwisu. W instrukcji Amica instalator po montażu ma wpisać do dokumentacji sposób podłączenia, przekrój przewodu i rodzaj zabezpieczenia. To nie jest formalność dla samej formalności, tylko porządek, który pomaga później przy przeglądzie, naprawie albo reklamacji.
Jeśli robisz remont i planujesz kilka mocnych odbiorników naraz, warto od razu przewidzieć większy zapas w instalacji kuchennej. Wymiana przewodu po zamknięciu ścian jest dużo droższa niż położenie go od razu trochę „na przyszłość”. Ja właśnie tak patrzę na dobór kabla: nie jako na pojedynczy element, ale jako na część całego układu zasilania, który ma działać bez niespodzianek przez lata.
Gdy wszystkie parametry się zgadzają, kabel przestaje być problemem, a staje się po prostu dobrze dobranym elementem instalacji. I właśnie o to chodzi: żeby płyta indukcyjna pracowała bezpiecznie, stabilnie i bez nerwowego sprawdzania, czy znowu coś nie wybije w rozdzielnicy.
Zanim zamkniesz zabudowę, sprawdź jeszcze margines na przyszłość
Jeśli chcesz mieć spokój na dłużej, nie patrz tylko na minimalne wymagania z instrukcji. Zostaw sobie trochę zapasu tam, gdzie to ma sens: przy długości trasy, przy warunkach ułożenia i przy planowanej mocy całej kuchni. To szczególnie ważne wtedy, gdy w domu pojawiają się kolejne mocne odbiorniki albo gdy instalacja ma współpracować z fotowoltaiką i chcesz sensownie zarządzać zużyciem energii.
- Sprawdź, czy przewód ma właściwy przekrój dla konkretnego schematu 1N, 2N albo 3N.
- Upewnij się, że to przewód miedziany przeznaczony do stałej instalacji albo przewód giętki dopuszczony przez producenta.
- Nie rezygnuj z osobnego obwodu tylko po to, żeby uprościć montaż.
- Przy dłuższej trasie poproś o sprawdzenie spadku napięcia i warunków ułożenia przewodu.
- Poproś elektryka o pomiary i wpis do dokumentacji, zanim zabudowa zostanie zamknięta na stałe.
Jeśli te punkty są odhaczone, odpowiedź na pytanie o kabel przestaje być zgadywanką. Wtedy przewód, zabezpieczenie i sposób podłączenia tworzą jeden spójny układ, a nie zbiór przypadkowych decyzji. I właśnie tak podchodziłbym do tematu: najpierw instrukcja, potem przekrój, na końcu estetyka zabudowy.
