Dobór przewodu do termostatu pokojowego wygląda na drobiazg, dopóki nie trzeba go faktycznie podłączyć. W praktyce liczy się nie tylko liczba żył, ale też to, czy regulator ma jedynie zwierać styk, czy potrzebuje własnego zasilania, dodatkowego sygnału albo czujnika. Poniżej rozkładam temat na konkretne przypadki, bo od tego zależy, czy wystarczą dwie żyły, czy lepiej od razu położyć przewód z zapasem.
Najważniejsze informacje w skrócie
- 2 żyły zwykle wystarczą w prostym układzie z kotłem i stykiem beznapięciowym.
- 3 żyły są częste tam, gdzie termostat trzeba zasilić z sieci i jednocześnie prowadzić sygnał sterujący.
- 4-5 żył bywa potrzebne w termostatach smart, systemach strefowych i bardziej rozbudowanej automatyce.
- Liczba żył to nie to samo co przekrój przewodu; oba parametry trzeba sprawdzić osobno.
- Najpierw sprawdzam zaciski w instrukcji, dopiero potem kupuję kabel.
- Przed podłączeniem trzeba odłączyć zasilanie i nie zgadywać przy oznaczeniach NO, NC, COM, L, N.
Najkrótsza odpowiedź brzmi: zwykle dwie żyły, ale nie zawsze
Jeśli mam odpowiedzieć jednym zdaniem, to w najprostszym układzie do sterowania kotłem albo pompą przez styk beznapięciowy wystarczą zwykle dwie żyły. Tak działa wiele klasycznych termostatów pokojowych: jedna żyła wchodzi na zacisk wspólny, druga na styk NO albo NC, a urządzenie tylko otwiera lub zamyka obwód. To nie jest zasilanie, tylko sygnał sterujący.
Sprawa komplikuje się wtedy, gdy termostat ma być zasilany z instalacji, ma komunikować się z odbiornikiem, obsługiwać kilka stref albo współpracować z bardziej zaawansowanym źródłem ciepła. Wtedy sama para przewodów już nie wystarcza, bo dochodzi zasilanie, przewód wspólny albo dodatkowe wyjścia.
| Typ instalacji | Zwykle liczba żył | Po co tyle |
|---|---|---|
| Prosty termostat do kotła z wejściem COM/NO/NC | 2 | Termostat tylko zwiera lub rozwiera styk sterujący |
| Termostat zasilany z sieci i sterujący wyjściem | 3 | Dwie żyły do zasilania i jedna do sygnału sterującego |
| Termostat smart z dodatkowym zasilaniem lub przewodem wspólnym | 4-5 | Stałe zasilanie, sygnał, czasem dodatkowe funkcje lub komunikacja |
| Ogrzewanie podłogowe, siłowniki, strefy | 4-6+ | Dochodzą siłowniki, czujniki, strefy i rozbudowana automatyka |
| Termostat bezprzewodowy | Najczęściej brak kabla do panelu | Przewód prowadzi się do odbiornika lub kotła, nie do samego regulatora |
Ja zawsze zaczynam od jednego pytania: czy ten termostat ma tylko zwarte styki, czy ma też sam siebie zasilić. Gdy to ustalisz, odpowiedź na temat liczby żył robi się dużo prostsza. Następny krok to rozpoznanie, jaką instalację masz faktycznie w ścianie albo przy kotle.
Jak rozpoznać, jaki wariant masz w domu
Najlepiej nie zgadywać po wyglądzie obudowy, tylko sprawdzić oznaczenia zacisków. Jeśli widzisz COM, NO i NC, masz do czynienia z układem przekaźnikowym, a więc w praktyce z prostym sterowaniem na dwie żyły. Jeśli pojawiają się zaciski L i N, termostat wymaga zasilania z sieci i zwykle potrzebuje dodatkowego przewodu do sterowania wyjściem. W modelach smart spotyka się też przewód wspólny, czyli stałe zasilanie potrzebne do pracy elektroniki.

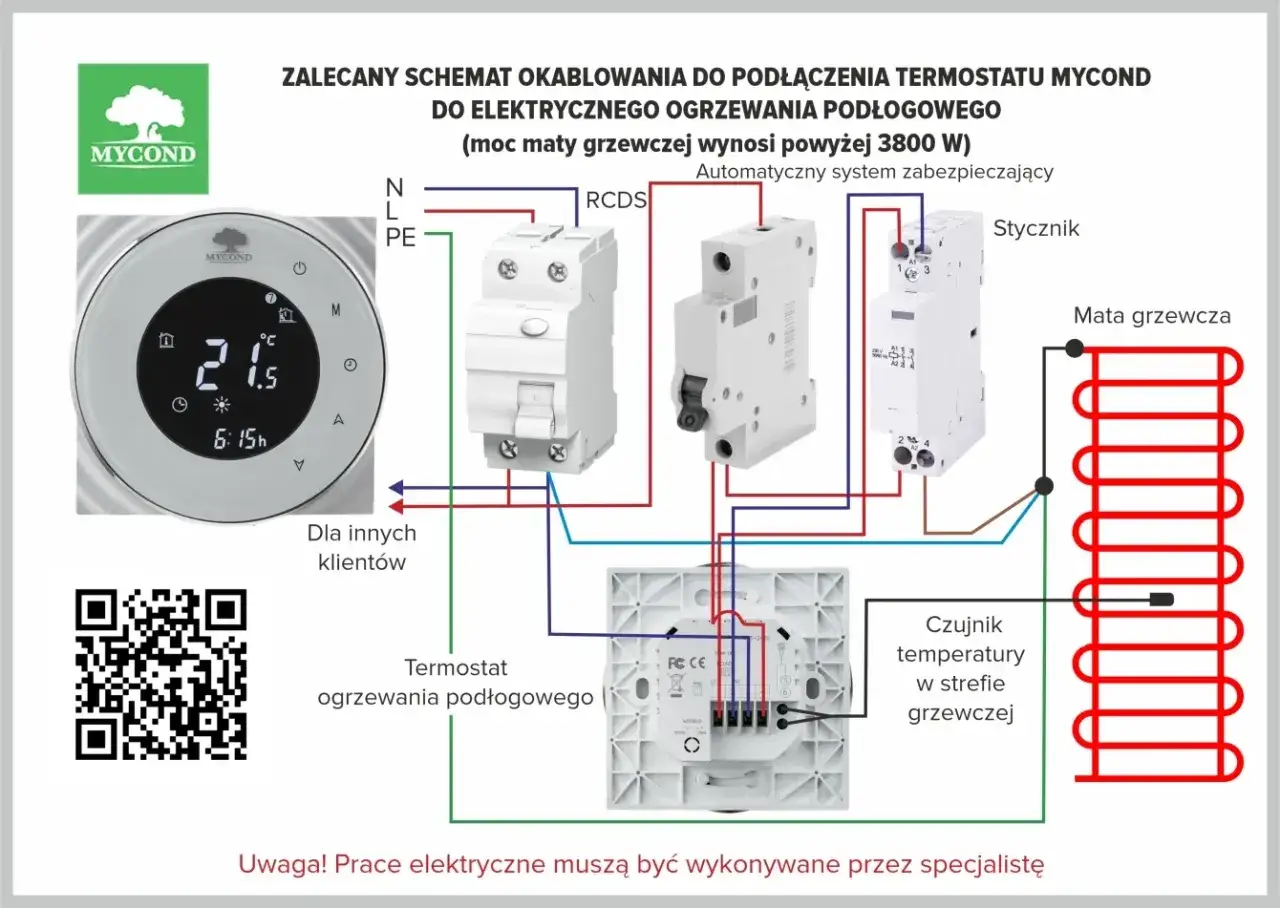

W instalacjach podłogowych dochodzi jeszcze jeden ważny detal: termostat nie zawsze steruje bezpośrednio źródłem ciepła. Czasem uruchamia siłowniki na rozdzielaczu, czasem współpracuje z listwą strefową, a czasem tylko podaje sygnał do sterownika. Każdy z tych układów może wymagać innej liczby żył, mimo że z zewnątrz wszystkie wyglądają podobnie.
- Jeśli termostat ma baterie i tylko zwiera styk, liczysz go jak klasyczny regulator 2-żyłowy.
- Jeśli ma własne zasilanie 230 V, najczęściej potrzebujesz więcej niż dwóch żył, bo zasilanie i sterowanie to osobne sprawy.
- Jeśli to model smart, sprawdzam, czy wymaga przewodu wspólnego albo ciągłego zasilania. Bez tego część funkcji po prostu nie zadziała.
- Jeśli masz podłogówkę, licz nie tylko sam termostat, ale też to, co ma on uruchamiać: siłowniki, pompę, strefę albo dodatkowy czujnik.
Ten etap jest ważny, bo od niego zależy już nie tylko liczba żył, ale też przekrój i sposób prowadzenia przewodu. I właśnie dlatego warto przejść do następnej decyzji, czyli do samego kabla, a nie tylko do jego żył.
Jaki przekrój przewodu ma sens, a kiedy trzeba iść grubiej
Liczba żył rozwiązuje tylko połowę problemu. Druga połowa to przekrój przewodu, bo inny kabel wybiera się do prostego sygnału sterującego, a inny do zasilania termostatu z sieci. W praktyce przy sterowaniu beznapięciowym często spotyka się przewody od 0,25 do 1,5 mm², ale najwygodniej i najbezpieczniej jest trzymać się zaleceń producenta konkretnego modelu.
| Zastosowanie | Sensowny przekrój | Co warto pamiętać |
|---|---|---|
| Prosty termostat do kotła, styk beznapięciowy | 0,5-0,75 mm² | To zwykle wystarcza na krótki odcinek i sygnał sterujący |
| Ten sam układ, ale z większym zapasem montażowym | 1,0 mm² | Łatwiej zacisnąć i bezpieczniej prowadzić przewód |
| Termostat zasilany z sieci 230 V | Najczęściej 1,5 mm² | Tu wchodzisz już w stałą instalację i warto trzymać się typowych zasad dla obwodów zasilających |
| Termostat smart lub układ z dodatkowymi funkcjami | 0,75-1,5 mm² | Decyduje dokładny schemat i wymagania zacisków |
Najważniejsza praktyczna zasada jest prosta: nie bierz przewodu „na styk”. Jeśli instalacja ma jeszcze zostać rozbudowana, lepiej położyć kabel z zapasem niż za dwa lata kuć ścianę tylko po to, żeby dołożyć jedną brakującą żyłę. Przy niskonapięciowych obwodach sterowania dłuższy odcinek i mniejszy przekrój też potrafią zrobić różnicę, więc oszczędzanie na kablu zwykle nie daje realnej korzyści.
Kiedy przekrój i liczba żył są już dobrane, najwięcej problemów robią błędy montażowe. I to właśnie one najczęściej psują działanie dobrze dobranego termostatu.
Najczęstsze błędy, które psują działanie regulatora
W takich instalacjach największym problemem rzadko jest sam termostat. Częściej zawodzą drobiazgi: zły styk, pomylone zaciski albo kabel wybrany bez sprawdzenia instrukcji. Ja najczęściej widzę te same pomyłki.
- Za mało żył z góry - ktoś zakłada, że „na pewno wystarczą dwie”, a potem okazuje się, że model wymaga jeszcze zasilania lub przewodu wspólnego.
- Pomylenie NO z NC - ogrzewanie zaczyna reagować odwrotnie do ustawień i termostat wygląda na uszkodzony, choć problemem jest tylko złe przepięcie żył.
- Mylenie napięcia - wejście beznapięciowe to nie to samo co zasilanie 230 V. Tu nie ma miejsca na przypadek.
- Brak odłączenia zasilania - przed pracą instalację trzeba wyłączyć, bo nawet prosty obwód sterujący potrafi być niebezpieczny.
- Brak zapasu w puszce - przewód ucięty zbyt krótko utrudnia montaż i serwis, a czasem wymusza kosztowne poprawki.
- Wybór przewodu bez sprawdzenia instrukcji - opis „do termostatu” niczego sam nie gwarantuje, jeśli urządzenie wymaga konkretnego układu zacisków.
W praktyce najwięcej czasu oszczędza nie dodatkowy gadżet, tylko zdjęcie starego podłączenia i spokojne sprawdzenie oznaczeń przed rozkręceniem czegokolwiek. To prowadzi do ostatniej decyzji: jaki kabel położyć, jeśli instalacja nie jest jeszcze domknięta i chcesz mieć spokój na lata.
Jaki zapas położyłbym przy remoncie, żeby nie wracać do ściany
Jeśli system jest już znany i prosty, nie ma sensu robić z prostego termostatu dużej instalacji. Wtedy 2 żyły do styku beznapięciowego naprawdę wystarczą. Jeśli jednak remontujesz mieszkanie albo dom i nie masz jeszcze wybranego konkretnego modelu, ja zostawiam niewielki zapas, bo dziś różnica w koszcie przewodu jest mała, a późniejsze poprawki bywają uciążliwe.
- Do prostego kotła - 2 żyły są rozsądnym minimum.
- Do termostatu zasilanego - planuję co najmniej 3 żyły, a przy bardziej rozbudowanych modelach więcej.
- Do smart sterowania - wolę zapas jednej albo dwóch żył ponad minimum.
- Do podłogówki i stref - nie liczę tylko panelu, ale cały układ wykonawczy, bo to on najczęściej „zjada” dodatkowe przewody.
Patrzę też szerzej niż tylko na samo grzanie. Jeśli dom ma być w przyszłości lepiej zautomatyzowany, a ogrzewanie ma sensownie współpracować z własną produkcją energii albo z innymi elementami sterowania, zapas w okablowaniu bywa naprawdę tanią polisą. Dobrze dobrany przewód nie obniży rachunku sam z siebie, ale pozwoli zbudować układ, który działa stabilnie i daje się rozwinąć bez demolki.
W praktyce odpowiedź sprowadza się do prostego porządku: 2 żyły w układzie on/off, 3 żyły przy zasilanym termostacie, a 4-5 żył tam, gdzie wchodzi smart sterowanie, strefy albo dodatkowe funkcje. Jeśli mam zostawić jedną radę, to tę: najpierw sprawdź schemat konkretnego modelu, a dopiero potem kupuj kabel, bo przy ogrzewaniu to najpewniejszy sposób, żeby uniknąć przeróbek i niepotrzebnych kosztów.
