Kabel w ziemi: z peszlem czy bez? Prawda o układaniu kabli

Przy układaniu kabla w gruncie najważniejsza decyzja nie brzmi: „rura wszędzie” albo „rura nigdzie”, tylko gdzie osłona naprawdę ma sens. W większości instalacji domowych kabel ziemny może leżeć bez peszla, ale pod warunkiem, że jest to właściwy kabel, na właściwej głębokości i z poprawną podsypką oraz oznakowaniem. Ja rozbijam ten temat na trzy praktyczne pytania: kiedy prowadzić kabel bez osłony, kiedy dołożyć rurę i jak uniknąć błędów, które potem oznaczają ponowne kopanie.

Najkrótsza odpowiedź na dylemat

Jeżeli pytanie brzmi, czy kabel w ziemi prowadzić w peszlu, czy bez niego, to w praktyce najczęściej wybieram wariant bez osłony na głównej trasie i z rurą tylko w miejscach szczególnie narażonych. Tak właśnie projektuje się większość sensownych instalacji: kabel ziemny jest przystosowany do pracy w gruncie, a osłona ma rozwiązywać konkretny problem, a nie zastępować poprawnie dobrany kabel.

To ważne rozróżnienie, bo „peszel” w potocznym języku bywa mylony z każdą rurą karbowaną. W ziemi nie chodzi o lekki peszel z wnętrza budynku, tylko o rurę osłonową o odpowiedniej wytrzymałości. Jeśli ktoś zakopuje zwykłą rurkę tylko po to, żeby „było bezpieczniej”, często kończy z większym kosztem, gorszym chłodzeniem kabla i bez realnego zysku.

W normach i standardach wykonawczych logika jest dość spójna: kabel można układać bezpośrednio w ziemi, a osłonę stosuje się tam, gdzie rośnie ryzyko uszkodzenia albo trzeba zejść płycej. To podejście jest rozsądne i zwykle najtańsze w całym cyklu życia instalacji. Za chwilę pokazuję, kiedy dokładnie taki układ działa najlepiej.

Kiedy kabel może leżeć bez peszla

Bez osłony układam kabel wtedy, gdy mam do czynienia z kablem ziemnym przeznaczonym do bezpośredniego układania w gruncie i da się zachować prawidłowe warunki montażu. W praktyce chodzi najczęściej o typowe trasy od złącza do budynku, do garażu, altany, pompy ciepła, rozdzielni ogrodowej albo węzła technicznego przy instalacji PV. Na prostym odcinku taki kabel pracuje pewnie, dobrze oddaje ciepło i nie wymaga sztucznej ochrony na całej długości.

Żeby to miało sens, pilnuję kilku rzeczy:

• Właściwy typ kabla - do ziemi wybiera się kabel ziemny, a nie zwykły przewód instalacyjny.
• Odpowiednia głębokość - najczęściej 70 cm dla niskiego napięcia poza terenami rolnymi i 100 cm na terenach rolnych, leśnych i zadrzewionych.
• Podsypka - minimum 10 cm piasku pod kablem i 10 cm nad nim, jeśli grunt nie jest jednorodny.
• Brak ostrych elementów - w zasypce nie powinno być gruzu, kamieni ani odpadów budowlanych.
• Oznakowanie trasy - folia lub taśma ostrzegawcza ułożona nad kablem, zwykle 25-35 cm powyżej.

Jeśli te warunki są spełnione, kabel bez peszla jest rozwiązaniem po prostu lepszym technicznie. Nie zamykam go wtedy w niepotrzebnej rurze, bo kabel ma pracować w gruncie, a nie w ciasnym tunelu. To drobna różnica na etapie montażu, ale duża przy późniejszej eksploatacji.

W standardowej instalacji domowej to właśnie ten wariant jest moim punktem wyjścia. Osłona pojawia się dopiero wtedy, gdy trasa robi się trudniejsza.

Gdzie osłona naprawdę ma sens

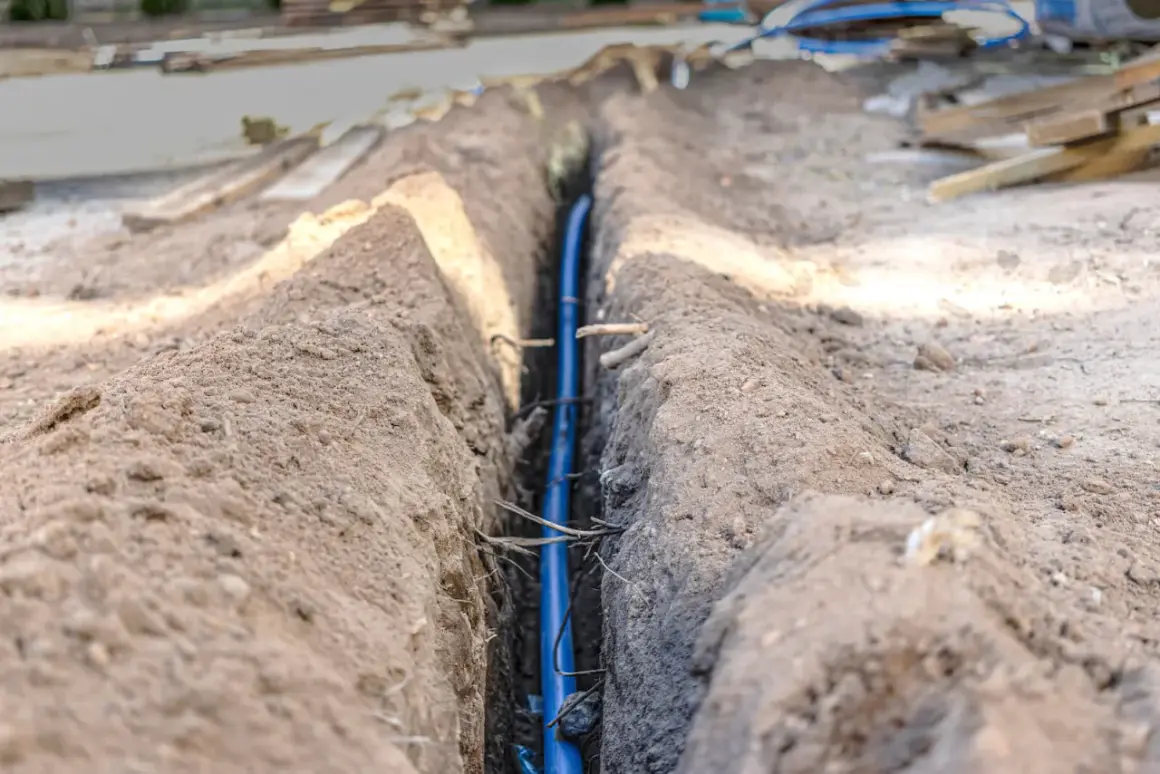

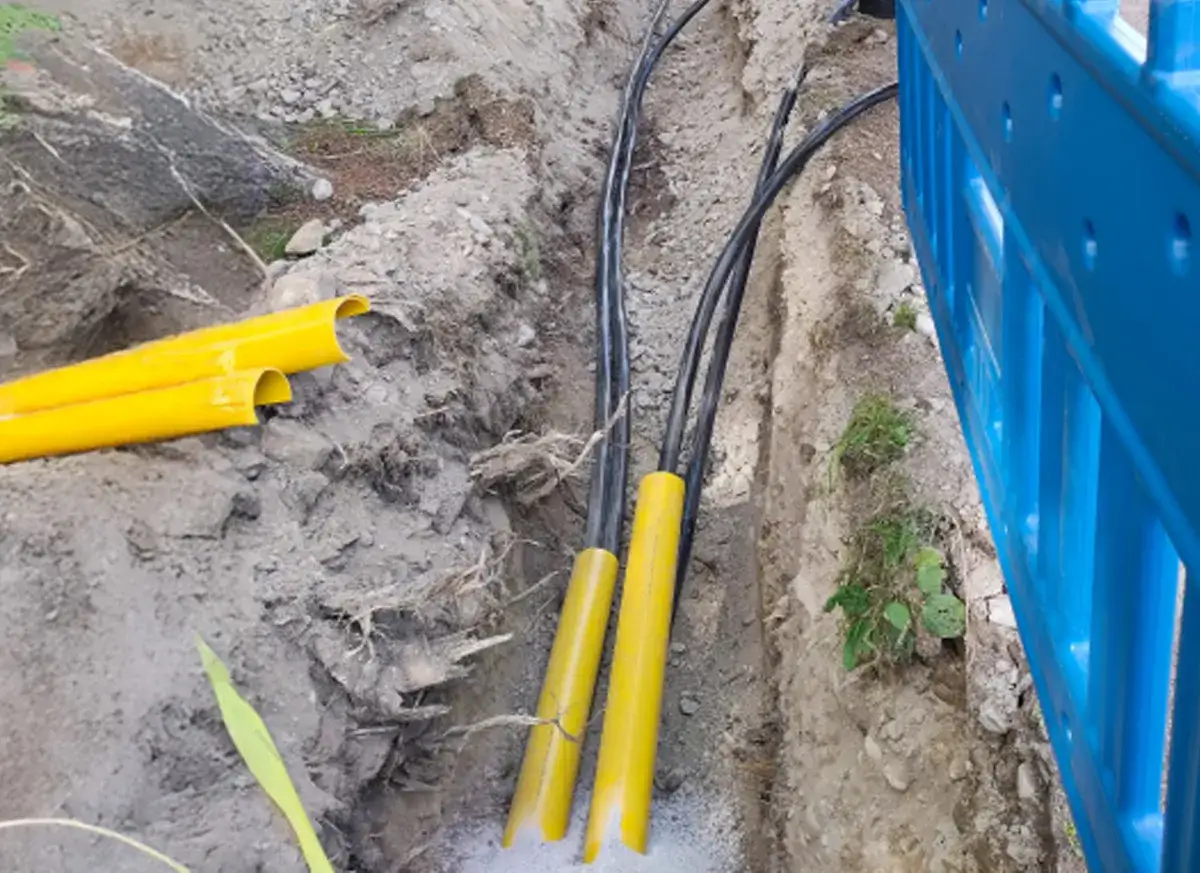

Osłona nie jest błędem. Błędem jest stosowanie jej wszędzie. Ja dokładam rurę wtedy, gdy kabel musi przejść przez miejsce narażone na nacisk, uszkodzenie albo przyszłe prace ziemne. W takich punktach osłona naprawdę zwiększa bezpieczeństwo, bo chroni nie tylko sam kabel, ale też ułatwia jego wymianę, jeśli kiedyś zajdzie taka potrzeba.

• Podjazd, chodnik, droga dojazdowa - tam kabel dostaje największy nacisk od gruntu i nawierzchni.
• Wejście do budynku lub fundamentu - tu łatwo o uszkodzenie izolacji na krawędziach i o zbyt małą głębokość ułożenia.
• Skrzyżowanie z innymi mediami - przy kolizji z inną instalacją osłona pozwala zachować bezpieczny dystans.
• Przejście pod ogrodzeniem albo murem - to fragmenty, których później nikt nie chce rozbierać tylko po to, by wymienić kabel.
• Odcinek rezerwowy - przy rozbudowie domu, fotowoltaiki albo zasilania budynku gospodarczego często zostawiam rurę tam, gdzie może być potrzebna przyszła wymiana.

W normowych wytycznych logika jest podobna: jeśli głębokości nie da się zachować, na przykład przy wprowadzeniu kabla do budynku albo przy obejściu podziemnych urządzeń, na tym odcinku kabel powinien być chroniony osłoną otaczającą, zwykle rurą. Przy skrzyżowaniach ochronę planuje się nie punktowo na kilka centymetrów, ale z zapasem po obu stronach miejsca kolizji.

To właśnie tutaj osłona ma największy sens, bo chroni fragment najbardziej narażony, a jednocześnie nie psuje parametrów całej trasy. I to prowadzi do kolejnego ważnego rozróżnienia: różne „peszle” mają zupełnie inne zastosowanie.

Peszel, rura osłonowa i arot to nie to samo

W rozmowach branżowych słowo „peszel” pada bardzo często, ale technicznie nie wszystko, co karbowane, nadaje się do ziemi. Ja patrzę na to tak: zwykły peszel instalacyjny sprawdza się wewnątrz budynku, w bruzdach, podtynkowo albo w lekkich osłonach, natomiast do gruntu potrzebujesz rozwiązania odpornego na nacisk i wilgoć. Dlatego przy ziemi lepiej mówić o rurze osłonowej, a nie o peszlu z marketu budowlanego.

Jeśli ktoś mówi „peszel ziemny”, zwykle ma na myśli ciężką rurę osłonową, a nie delikatną rurkę do wnętrz. To różnica kluczowa, bo od niej zależy odporność całej trasy. W praktyce najważniejsze pytanie nie brzmi więc „czy peszel?”, tylko „jaki rodzaj osłony i na jakim odcinku?”.

Do tego dochodzi jeszcze jeden szczegół: rura nie powinna być dobierana „na oko”. W standardach operatorów spotyka się wymaganie, by średnica wewnętrzna była wyraźnie większa od średnicy kabla, a osłona była uszczelniona tam, gdzie to potrzebne. To już nie jest dekoracja trasy, tylko element techniczny.

Najczęstsze błędy, które skracają życie instalacji

W terenie najczęściej widzę te same pomyłki. I prawie zawsze są kosztowniejsze niż sam kabel. Najgorsze jest to, że z zewnątrz instalacja może wyglądać dobrze, a problem wychodzi dopiero po kilku sezonach, po pracach ziemnych albo po pierwszym większym uszkodzeniu gruntu.

• Zakopanie zwykłego przewodu zamiast kabla ziemnego - przewód nie jest projektowany do pracy w gruncie.
• Zbyt płytkie ułożenie - przy byle przekopie można trafić w trasę już po kilku latach.
• Brak warstwy piasku - ostre kamienie i gruz uszkadzają powłokę szybciej, niż wielu osobom się wydaje.
• Za ciasne łuki i ostre załamania - kabel nie lubi naprężeń; potem gorzej znosi pracę i trudniej go wymienić.
• Brak taśmy ostrzegawczej - bez niej kolejne ekipy ziemne nie dostają prostego sygnału, że pod spodem biegnie instalacja.
• Upychanie całej trasy w rurze bez potrzeby - rośnie koszt, a czasem spada komfort pracy kabla.

Przy jednej z najczęstszych sytuacji, czyli przejściu pod nawierzchnią, błąd bywa podwójny: ktoś daje zbyt słabą rurę i jednocześnie za mało miejsca na późniejszą wymianę kabla. Ja wolę wtedy zrobić krótszy, ale porządny odcinek osłonowy niż liczyć, że „jakoś to będzie”. W ziemi takie myślenie zwykle kończy się powrotem z koparką.

To samo dotyczy łączeń. Jeśli da się uniknąć muf w gruncie, unikam ich. Każde połączenie pod ziemią to dodatkowy punkt ryzyka, więc plan trasy powinien być możliwie prosty i czytelny.

Jak ja planuję taką trasę przy domu i fotowoltaice

Przy domowych instalacjach, także tych związanych z fotowoltaiką, stosuję prostą zasadę: osłaniam tylko to, co naprawdę trzeba osłonić. Jeśli kabel biegnie z rozdzielnicy do budynku gospodarczego, do pompy ciepła, do ładowarki samochodu albo do osobnej rozdzielni przy konstrukcji PV na gruncie, trasa na otwartym odcinku zwykle idzie bezpośrednio w ziemi. Pod podjazdem, przy fundamencie czy w miejscu przyszłej rozbudowy daję rurę osłonową i koniec.

Taki układ ma kilka zalet, które w praktyce robią różnicę:

• łatwiej zachować właściwe chłodzenie kabla na długim odcinku,
• mniej przepłacasz za materiały i robociznę,
• masz realną ochronę tam, gdzie ryzyko uszkodzenia jest największe,
• zostawiasz sobie sensowną drogę serwisową na przyszłość.

Jeżeli inwestor myśli o instalacji OZE szerzej niż tylko o samych panelach, ta logika jest szczególnie przydatna. Przy przyłączu do pompy ciepła, magazynu energii, falownika w osobnym obiekcie czy przyłączu technicznym do ogrodu nie ma sensu robić „tunelu z rury” przez całą działkę. Lepiej zaplanować trasę tak, by kabel miał spokojny bieg, a osłona pojawiała się punktowo.

Ja też zawsze zostawiam sobie chwilę na sprawdzenie, czy za dwa lata ktoś nie będzie kopał dokładnie w tym samym miejscu. Jeśli odpowiedź brzmi „tak”, od razu dokładam rurę osłonową lub chociaż rezerwowy odcinek przygotowany pod późniejsze przejście. To drobiazg na etapie projektu, ale duża oszczędność w eksploatacji.

Co sprawdzić przed zasypaniem wykopu, żeby nie wracać do tej samej łopaty

Przed zasypaniem wykopu robię szybki przegląd trasy i nie ufam tylko temu, co „na pewno jest dobrze”. Tych kilka minut często decyduje o tym, czy instalacja będzie działać bezproblemowo przez lata, czy po pierwszej awarii trzeba będzie rozkopywać ogród, podjazd albo fragment pod ścianą budynku.

• Sprawdzam, czy kabel jest faktycznie przeznaczony do układania w ziemi.
• Mierzę głębokość na całej trasie, a nie tylko w jednym miejscu.
• Kontroluję podsypkę z piasku i to, czy nie ma w niej kamieni oraz gruzu.
• Upewniam się, że taśma lub folia ostrzegawcza jest ułożona na właściwej wysokości.
• Na odcinkach newralgicznych potwierdzam obecność rury osłonowej i jej sensowną długość.
• Robię zdjęcia trasy przed zasypaniem, z widocznym przebiegiem kabla i punktami odniesienia.

Jeśli miałbym zostawić jedną zasadę, byłaby prosta: osłona ma chronić punkt newralgiczny, a nie zastępować dobrze zaprojektowany kabel ziemny. Tak zwykle wychodzi taniej, bezpieczniej i rozsądniej technicznie, a przy późniejszych pracach nie trzeba zgadywać, co znajduje się pod ziemią.
