Układanie kabla w gruncie wygląda prosto tylko na zdjęciu z wykopu. W praktyce liczą się trzy rzeczy: głębokość, ochrona mechaniczna i formalności, które zależą od tego, czy mówimy o zwykłym zasilaniu budynku, przyłączu energetycznym czy trasie prowadzonej przez pas drogowy. Właśnie dlatego ten temat warto rozebrać na konkrety, zanim zasypie się wykop i okaże, że coś trzeba poprawiać.
Najważniejsze zasady dla kabla układanego w ziemi
- Nie ma jednego przepisu dla każdego kabla - znaczenie mają napięcie, rodzaj terenu i to, czy kabel idzie bezpośrednio w gruncie, czy w osłonie.
- W praktyce najczęściej spotkasz głębokość 70 cm dla kabli do 1 kV poza użytkami rolnymi, a w trudniejszych miejscach głębiej.
- Kabel trzeba zabezpieczyć podsypką, taśmą ostrzegawczą i, gdy trzeba, rurą osłonową albo płytami ochronnymi.
- Przyłącze elektroenergetyczne i wejście w pas drogowy wymagają dodatkowych uzgodnień oraz dokumentacji.
- Najdroższe błędy robi się na etapie wykopu: zbyt mała głębokość, gruz w zasypce i brak oznaczenia trasy.
Co naprawdę regulują przepisy i normy
Ja patrzę na ten temat tak: prawo nie daje jednej uniwersalnej recepty na każdy kabel, bo inny reżim dotyczy zwykłej instalacji na działce, inny przyłącza, a jeszcze inny trasy prowadzonej przez drogę albo teren rolny. W polskich realiach trzeba czytać razem Prawo budowlane, warunki techniczne i normę SEP dotyczącą linii kablowych. W aktualnych opracowaniach branżowych funkcjonuje wydanie N SEP-E-004:2022-08, a w przepisach dla budynków nadal pojawia się odwołanie do tej normowej rodziny przy pomieszczeniach kablowych.
| Dokument | Co reguluje | Co to znaczy w praktyce |
|---|---|---|
| Prawo budowlane | Tryb dla przyłączy, projekt, dokumentacja, geodezja | Przyłącze elektroenergetyczne nie jest "luźnym" wykopem. Zwykle potrzebuje planu sytuacyjnego i zgodności z procedurą dla robót budowlanych. |
| Warunki techniczne | Wymagania dla prowadzenia kabli w budynkach i pomieszczeniach technicznych | Jeśli kabel wchodzi do budynku lub do tunelu kablowego, trzeba pilnować wymagań normowych, a nie tylko samego wykopu. |
| N SEP-E-004 | Projektowanie, budowa i badania odbiorcze elektroenergetycznych linii kablowych | To główne źródło praktycznych zasad: głębokości, odstępów, osłon, oznakowania i prowadzenia trasy. |
Ważny wniosek jest prosty: nie da się ocenić kablówki tylko po jednej liczbie. Głębokość, osłona i sposób zasypania zależą od miejsca, obciążenia terenu i napięcia kabla. To prowadzi wprost do pytania, na jakiej głębokości należy taki przewód układać.
Na jakiej głębokości układa się kabel
Najczęściej spotykane wartości liczy się od powierzchni gruntu do górnej powierzchni kabla, a nie do jego środka. To detal, który w praktyce robi dużą różnicę, bo kilka centymetrów błędu na papierze potrafi zmienić odbiór robót. W specyfikacjach branżowych i dokumentacjach technicznych powtarzają się poniższe minima.
| Warunki ułożenia | Typowa głębokość | Komentarz praktyczny |
|---|---|---|
| Kabel do 1 kV poza użytkami rolnymi | 70 cm | To najczęstszy przypadek przy zasilaniu domu, garażu albo części instalacji PV. |
| Kabel powyżej 1 kV do 30 kV poza użytkami rolnymi | 80 cm | Dotyczy głównie linii SN, więc zwykle wykracza poza typową instalację domową. |
| Kabel do 30 kV na użytkach rolnych | 90 cm | Grunt rolny wymaga większego marginesu bezpieczeństwa. |
| Kabel pod chodnikiem, drogą rowerową lub dla oświetlenia ulicznego | 50 cm | To wyjątek dla konkretnych zastosowań oświetleniowych. |
| Kabel pod drogą lub utwardzonym wjazdem | 100 cm | Tu liczy się odporność na nacisk i późniejsze roboty ziemne. |
Jeśli wymagana głębokość nie jest możliwa do zachowania, np. przy wejściu kabla do budynku albo przy skrzyżowaniu z inną infrastrukturą, nie zostawia się tego "jak leci". W takich miejscach kabel prowadzi się płycej tylko wtedy, gdy dostaje dodatkową ochronę, najczęściej w rurze osłonowej. To właśnie dlatego sama liczba w centymetrach nigdy nie zamyka tematu.
Jak powinien wyglądać poprawny wykop

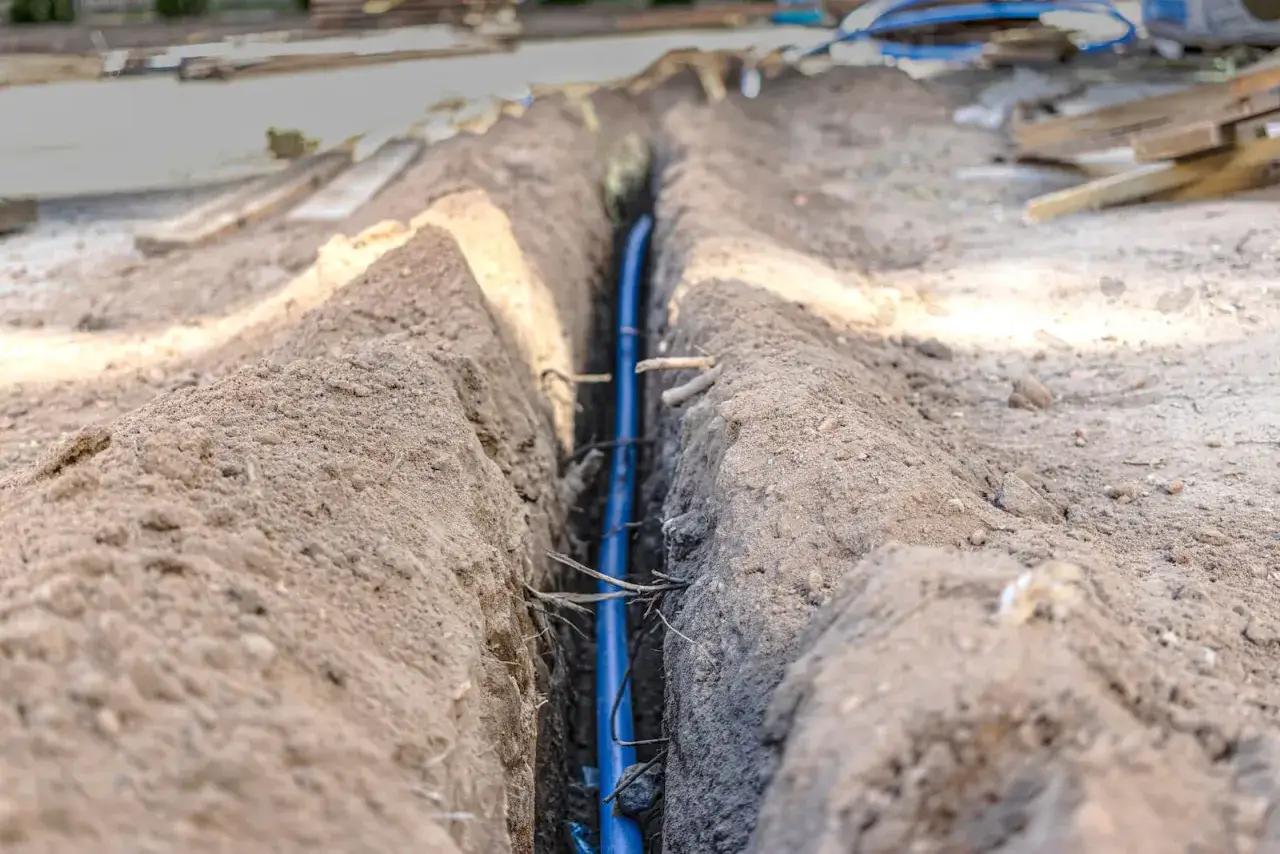

W praktyce wykonawczej najważniejsze jest to, żeby kabel nie leżał bezpośrednio na kamieniach i nie był zasypany gruzem. Dno wykopu przygotowuje się tak, aby przewód spoczywał na warstwie ochronnej, a nad nim znalazła się kolejna warstwa zabezpieczająca. Na końcu dochodzi oznaczenie trasy, żeby później nikt nie wjechał koparką dokładnie w to samo miejsce.
Kilkanaście lat doświadczeń branży sprowadza się do kilku prostych zasad:
- Podsypka z piasku pod kablem jest standardem, zwykle w grubości około 10 cm.
- Kabel prowadzi się z lekkim luzem, często w linii falistej, żeby kompensował ruchy gruntu.
- Na kablu układa się kolejną warstwę ochronną, najczęściej również z piasku lub drobnego gruntu, zanim pojawi się taśma ostrzegawcza.
- Taśma ostrzegawcza trafia zwykle 25-35 cm nad kablem, żeby była widoczna przy przyszłych pracach ziemnych.

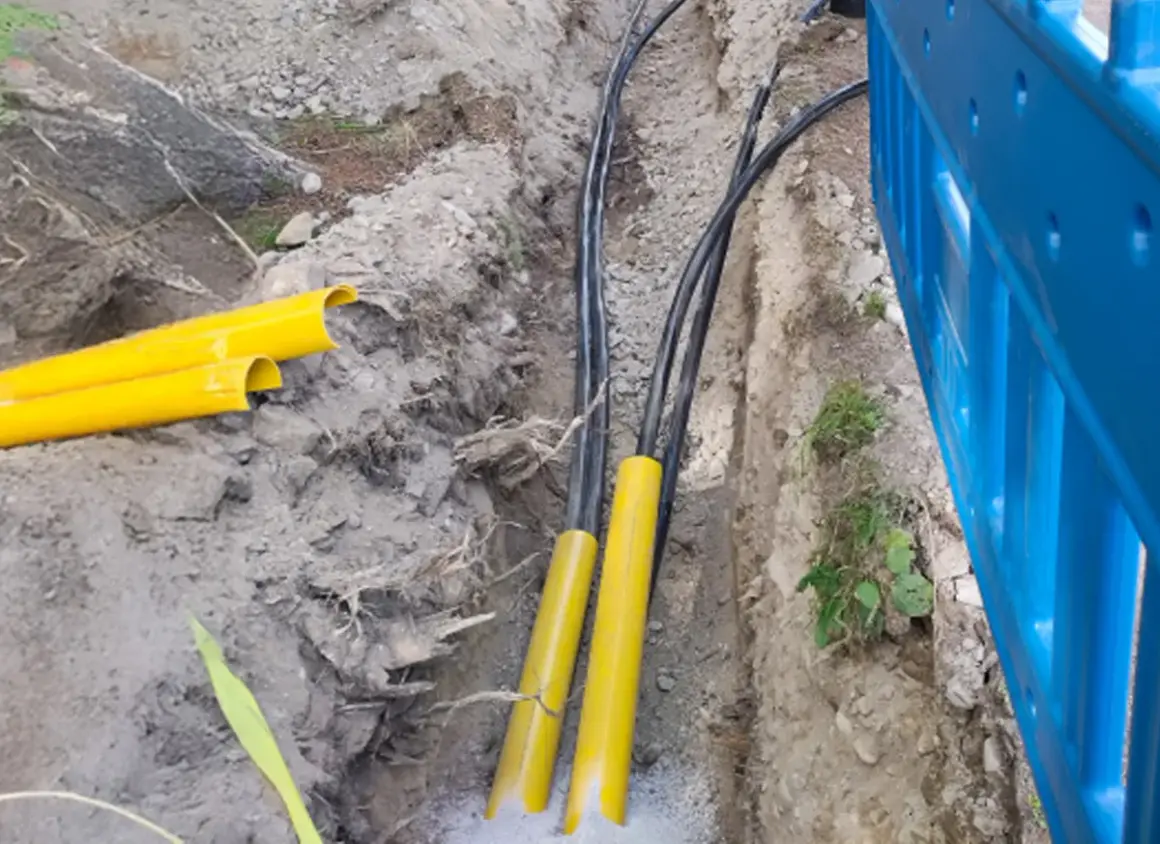

- W miejscach narażonych mechanicznie stosuje się dodatkową osłonę rurową albo płyty ochronne.
- Zasypka nie może zawierać ostrych kamieni, gruzu ani odpadów budowlanych.
W dokumentacjach technicznych bardzo często przewija się też zapas kabla przy końcówkach i mufach. To nie jest fanaberia wykonawcy, tylko zabezpieczenie na przyszłość - każda naprawa, modernizacja albo dołożenie osprzętu wymaga odrobiny rezerwy. Taki zapas potrafi uratować cały odcinek przed niepotrzebnym łączeniem na siłę.
Jakie odległości trzeba zachować od innych instalacji
Najwięcej błędów powstaje nie wtedy, gdy kabel idzie sam, tylko wtedy, gdy trzeba go przeciąć z inną siecią albo poprowadzić równolegle obok niej. Wtedy przepisy i normy przestają być "sztywne", a zaczyna się realna inżynieria: odległość, osłona, uzgodnienie z właścicielem infrastruktury i sensowny przebieg trasy. Ja zawsze wolę tu dmuchać na zimne, bo późniejsza poprawka bywa kilkukrotnie droższa niż lepsze ułożenie od razu.
| Sytuacja | Bezpieczne minimum / praktyka | Dlaczego to ważne |
|---|---|---|
| Zbliżenie do innej infrastruktury podziemnej | 1,5 m, a jeśli to niemożliwe, stosuje się dodatkową osłonę rurową | Zmniejsza ryzyko uszkodzeń przy późniejszych robotach ziemnych. |
| Skrzyżowanie z innym kablem | 15 cm pionowo | To podstawowy bufor bezpieczeństwa między instalacjami. |
| Równoległe prowadzenie obok innego kabla | 10 cm poziomo dla kabli tego samego przedziału napięć | Bez tego kabel robi się trudny do serwisowania i bardziej narażony na uszkodzenie. |
| Odległość od pni drzew | Co najmniej 1,5 m | Korzenie i przyszłe prace ogrodowe potrafią uszkodzić trasę szybciej niż mróz. |
| Przejście pod drogą lub utwardzonym wjazdem | 1 m lub więcej, zależnie od projektu | Tu kabel musi wytrzymać nacisk, drgania i ewentualne prace remontowe. |
Przy gazociągach, wodociągach i innych rurociągach odległości nie są już zwykłą formalnością. Jeżeli nie da się zachować standardowego odstępu, trzeba uzgodnić trasę z właścicielem sieci i zaprojektować osłonę albo zmianę przebiegu. W praktyce właśnie na tym etapie odpada większość "oszczędnych" pomysłów, które dobrze wyglądają tylko do pierwszej awarii.
Kiedy potrzebujesz projektu, zgłoszenia albo uzgodnień
To jest część, którą inwestorzy lubią pomijać, a potem wracają do niej pod presją czasu. W przypadku kabla na własnej działce samo wykonanie techniczne to jedno, ale tryb formalny zależy od tego, czy robisz zwykłą instalację, przyłącze elektroenergetyczne, czy odcinek w pasie drogowym. Prawo budowlane przewiduje dla przyłączy osobny reżim dokumentacyjny: potrzebny jest plan sytuacyjny na mapie zasadniczej, a budowa przyłącza nie znika tylko dlatego, że budujesz równocześnie dom albo instalację fotowoltaiczną.
| Sytuacja | Co zwykle jest potrzebne | Na co uważać |
|---|---|---|
| Kabel na własnej działce jako część instalacji | Projekt branżowy i wykonanie zgodne z normą | Najczęściej kluczowa jest jakość trasy, osłony i odbioru robót. |
| Przyłącze elektroenergetyczne | Plan sytuacyjny na aktualnej mapie i procedura wynikająca z Prawa budowlanego oraz Prawa energetycznego | To nie jest "sam kabel", tylko element całego procesu przyłączeniowego. |
| Przebieg w pasie drogowym | Zezwolenie zarządcy drogi | Bez tego nie wolno po prostu wejść z robotami w pas drogowy. |
| Teren objęty ochroną, zabytek, park, obszar szczególny | Dodatkowe uzgodnienia i czasem odrębne decyzje | Tu najdrożej kosztuje założenie, że "jakoś to przejdzie". |
Jeśli kabel ma zasilać falownik PV, budynek gospodarczy albo ładowarkę samochodu, sensowne jest potraktowanie trasy jak małej inwestycji, a nie jak dodatku do ogrodzenia. Wtedy łatwiej zachować miejsce na serwis, poprawnie oznaczyć przebieg i uniknąć kolizji z przyszłymi zmianami na działce. To zwykle oszczędza więcej niż najtańszy wariant wykopu.
Najczęstsze błędy, które potem kosztują najwięcej
Przy kablach w ziemi największy problem polega na tym, że błędy długo nie bolą. Wszystko wygląda dobrze do momentu, aż ktoś zacznie kopać, a potem okazuje się, że kabel leży zbyt płytko, nie ma folii ostrzegawczej albo zasypano go gruzem. Wtedy nie chodzi już o estetykę, tylko o realne ryzyko awarii i przerwy w zasilaniu.
- Układanie zwykłego przewodu zamiast kabla przeznaczonego do gruntu.
- Zbyt mała głębokość bez dodatkowej osłony.
- Brak podsypki z piasku i zasypanie wykopu kamieniami.
- Brak taśmy ostrzegawczej albo ułożenie jej za płytko.
- Brak zapasu kabla przy końcach i mufach.
- Prowadzenie trasy zbyt blisko innych instalacji bez uzgodnienia.
- Brak zdjęć i dokumentacji przed zasypaniem wykopu.
Najgorszy błąd to dla mnie myślenie, że "przecież to tylko kabel". Nie, to jest element infrastruktury, który ma działać latami i wytrzymać przyszłe roboty ziemne, zmiany ogrodzenia, naprawy nawierzchni oraz zwykłą eksploatację działki. Jeśli pominie się ochronę już teraz, zwykle płaci się za to dwa razy: przy naprawie i przy przestoju.
Co sprawdzić przed zasypaniem wykopu przy kablu pod domem lub fotowoltaiką
Gdybym miał zostawić tylko jedną praktyczną listę, byłaby bardzo krótka i bardzo konkretna. Przed zasypaniem sprawdzam, czy kabel leży na właściwej głębokości, ma podsypkę, taśmę ostrzegawczą, odpowiedni zapas i czy trasa została sfotografowana. Przy instalacji PV dochodzi jeszcze sensowne miejsce na serwis i brak kolizji z przyszłymi pracami w ogrodzie.
- Czy głębokość liczona jest do górnej powierzchni kabla.
- Czy kabel leży na warstwie ochronnej, a nie na kamieniach lub gruzie.
- Czy nad trasą jest taśma ostrzegawcza na właściwej wysokości.
- Czy w miejscach skrzyżowań użyto rury osłonowej.
- Czy zostawiono zapas kabla przy zakończeniach, mufach i punktach zmiany kierunku.
- Czy wykonano zdjęcia i opis trasy przed zasypaniem.
Jeżeli kabel ma zasilać dom, garaż, pompę ciepła albo instalację fotowoltaiczną, najrozsądniej jest planować trasę razem z projektantem i ekipą jeszcze przed wejściem koparki. To mały etap w harmonogramie, ale właśnie on najczęściej decyduje o tym, czy instalacja będzie bezpieczna, łatwa w serwisie i odporna na przyszłe prace na działce.
