Podłączenie wentylatora łazienkowego z czujnikiem wilgotności ma sens wtedy, gdy urządzenie ma działać samo po kąpieli, a nie szumieć bez potrzeby przez pół dnia. Poniżej pokazuję, jak podłączyć wentylator łazienkowy z czujnikiem wilgotności tak, by działał poprawnie, bezpiecznie i zgodnie z typem konkretnego modelu. Skupię się na praktyce: na zaciskach, przewodach, ustawieniach higrostatu i błędach, które najczęściej psują cały efekt.
Najkrócej: dobierz model, odczytaj zaciski i nie pomijaj stałego zasilania
- W wielu wentylatorach z higrostatem kluczowe są zaciski L, N i czasem T albo LS.
- Model z samą automatyką wilgotności może działać na dwóch przewodach, ale wersja z dobiegiem lub ręcznym startem zwykle wymaga trzeciego przewodu.
- W łazience nie wystarczy sam montaż mechaniczny - liczy się też stopień ochrony, strefa montażu i poprawne odłączenie zasilania.
- Po instalacji trzeba sprawdzić próg wilgotności, czas podtrzymania pracy i reakcję na parę wodną.
- Jeśli instalacja jest stara, niepewna albo nie ma miejsca na prawidłowe prowadzenie przewodów, lepiej wezwać elektryka niż improwizować.
Najpierw sprawdź, jaki wariant wentylatora masz przed sobą
Ja zawsze zaczynam od tego, bo od modelu zależy praktycznie wszystko. Jedne wentylatory mają tylko automatyczne uruchamianie po wzroście wilgotności, inne łączą higrostat z timerem, a jeszcze inne pozwalają na dodatkowe załączenie z włącznika światła. Jeśli pomylisz wariant, urządzenie może działać, ale nie tak, jak powinno.
| Wariant wentylatora | Jak działa | Co zwykle podłączasz | Dla kogo to dobry wybór |
|---|---|---|---|
| Tylko czujnik wilgotności | Włącza się po przekroczeniu ustawionego poziomu wilgotności i wyłącza po spadku | L i N | Gdy chcesz prostą automatykę bez sterowania z oświetlenia |
| Higrostat z ręcznym startem | Reaguje na wilgoć, ale można też wymusić pracę włącznikiem | L, N i T/LS | Gdy chcesz, by wentylator ruszał też po zapaleniu światła |
| Higrostat z timerem | Po spadku wilgotności pracuje jeszcze przez ustawiony czas | L, N i czasem T/LS | Gdy zależy Ci na pełnym osuszeniu łazienki po kąpieli |
W praktyce najważniejsze jest jedno: nie zakładaj z góry, że każdy wentylator z czujnikiem wilgotności podłącza się tak samo. Nazwy zacisków i logika pracy różnią się między producentami. To właśnie dlatego przed montażem warto zajrzeć do schematu na obudowie albo w instrukcji. Następny krok to rozszyfrowanie samych zacisków.
Co oznaczają zaciski L, N, T i LS
To miejsce, w którym najłatwiej o pomyłkę, zwłaszcza jeśli ktoś patrzy wyłącznie na kolory przewodów. Kolor pomaga, ale nie zastępuje oznaczeń na urządzeniu. W starszych instalacjach przewody bywają prowadzone niestandardowo, więc zawsze sprawdzam zaciski i dopiero potem dobieram przewody.
| Zacisk | Znaczenie | Do czego służy |
|---|---|---|
| L | Faza stała | Zasilanie wentylatora, potrzebne do pracy automatyki i elektroniki |
| N | Neutralny | Powrót zasilania, bez niego urządzenie nie zadziała |
| T | Sygnał załączenia | Najczęściej przewód ze światła lub z osobnego włącznika |
| LS | Live switched | W wielu modelach odpowiednik sygnału sterującego z włącznika |
| PE | Przewód ochronny | Zabezpieczenie przeciwporażeniowe, jeśli urządzenie ma taki zacisk |
W nowych instalacjach zwykle spotkasz przewód fazowy, neutralny i ochronny, ale nie każdy wentylator wymaga podłączenia PE bezpośrednio do zacisku. Jeśli urządzenie jest w II klasie ochronności, przewód ochronny nie wchodzi do środka obudowy, tylko kończy się zgodnie z zasadami instalacji. Tu nie ma miejsca na zgadywanie. Dobrze odczytany schemat oszczędza później dużo nerwów, więc teraz przechodzę do samego montażu.

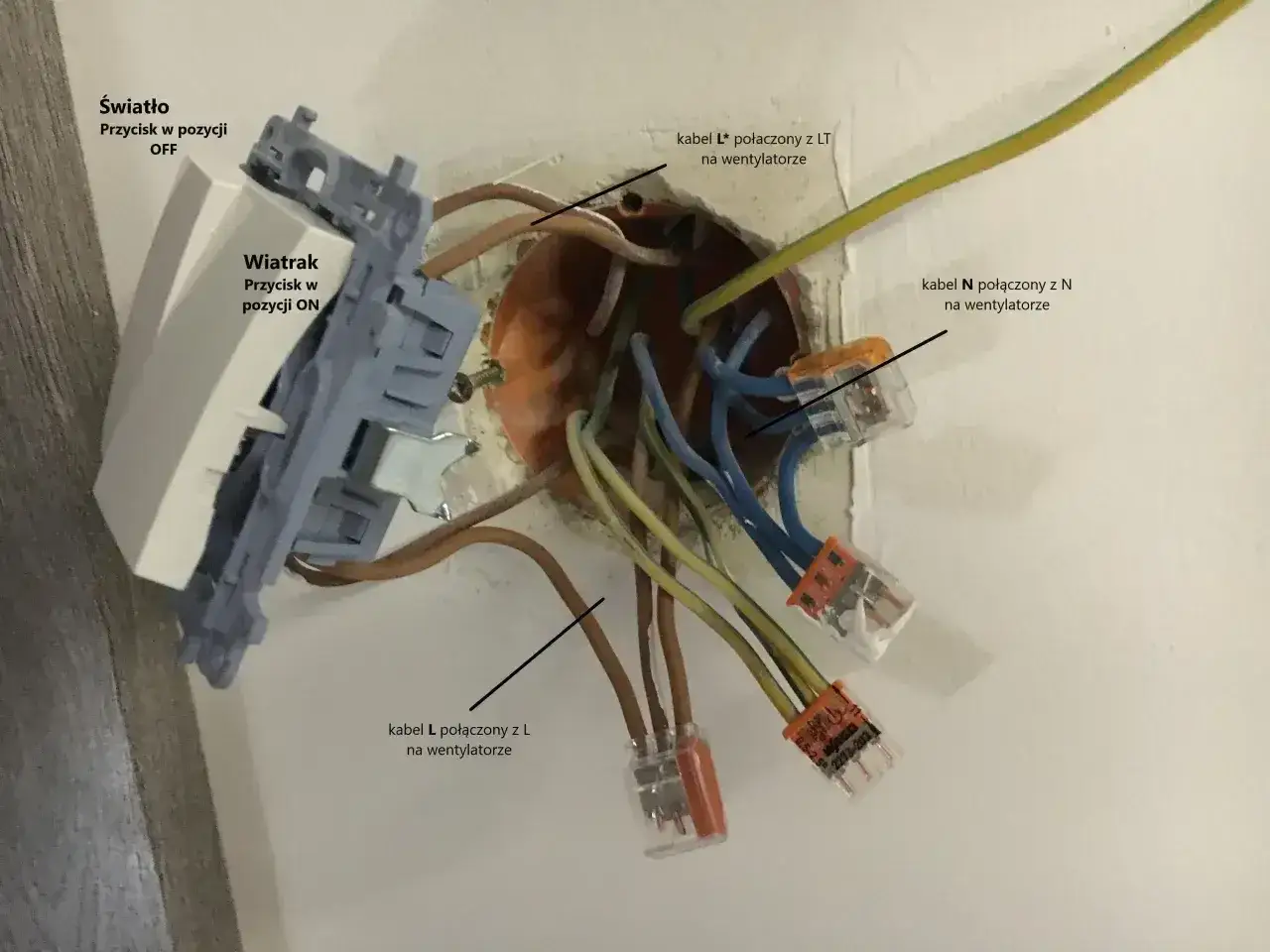

Jak podłączyć wentylator krok po kroku
To jest część, którą najczęściej ludzie chcą zobaczyć od razu. Poniżej opisuję kolejność, która sprawdza się przy większości wentylatorów z higrostatem, ale zawsze traktuj ją jako bazę do konkretnego modelu, nie jako zastępstwo instrukcji producenta.
- Odłącz zasilanie na wszystkich biegunach i upewnij się, że wentylator nie ma napięcia. Sam wyłącznik w pokoju to za mało, jeśli obwód jest źle opisany.
- Otwórz obudowę i znajdź schemat lub oznaczenia zacisków. W wielu modelach są one nadrukowane wprost przy listwie przyłączeniowej.
- Podłącz N do neutralnego, a L do stałej fazy. To jest zasilanie podstawowe, bez którego automatyka wilgotności nie będzie pracować prawidłowo.
- Jeśli model wymaga sterowania z włącznika światła, dołącz przewód sterujący do T albo LS. Ten przewód nie zastępuje zasilania stałego, tylko daje sygnał do startu ręcznego.
- Jeżeli urządzenie ma zacisk ochronny, podłącz przewód PE. Jeśli nie ma takiego zacisku, nie wciskaj go na siłę do obudowy, tylko zakończ zgodnie z zasadami instalacji.
- Dokręć wszystkie zaciski i sprawdź, czy żaden przewód nie ma luzu. Luźny styk w wentylatorze łazienkowym szybko kończy się trzaskaniem, przegrzewaniem albo niestabilną pracą.
- Zamknij obudowę, przywróć zasilanie i wykonaj próbę działania. Najpierw sprawdź reakcję na ręczne załączenie, a potem na wzrost wilgotności.
W modelach, które łączą higrostat z timerem, wentylator często potrzebuje nie tylko stałego zasilania, ale też osobnego sygnału startowego. To oznacza, że jeśli ktoś chce podpiąć urządzenie tylko pod dwa przewody, a producent przewidział trzy, układ będzie działał połowicznie albo wcale. Po montażu przychodzi więc czas na ustawienia, które decydują o tym, czy wentylator będzie realnie użyteczny.
Jak ustawić próg wilgotności i czas dobiegu

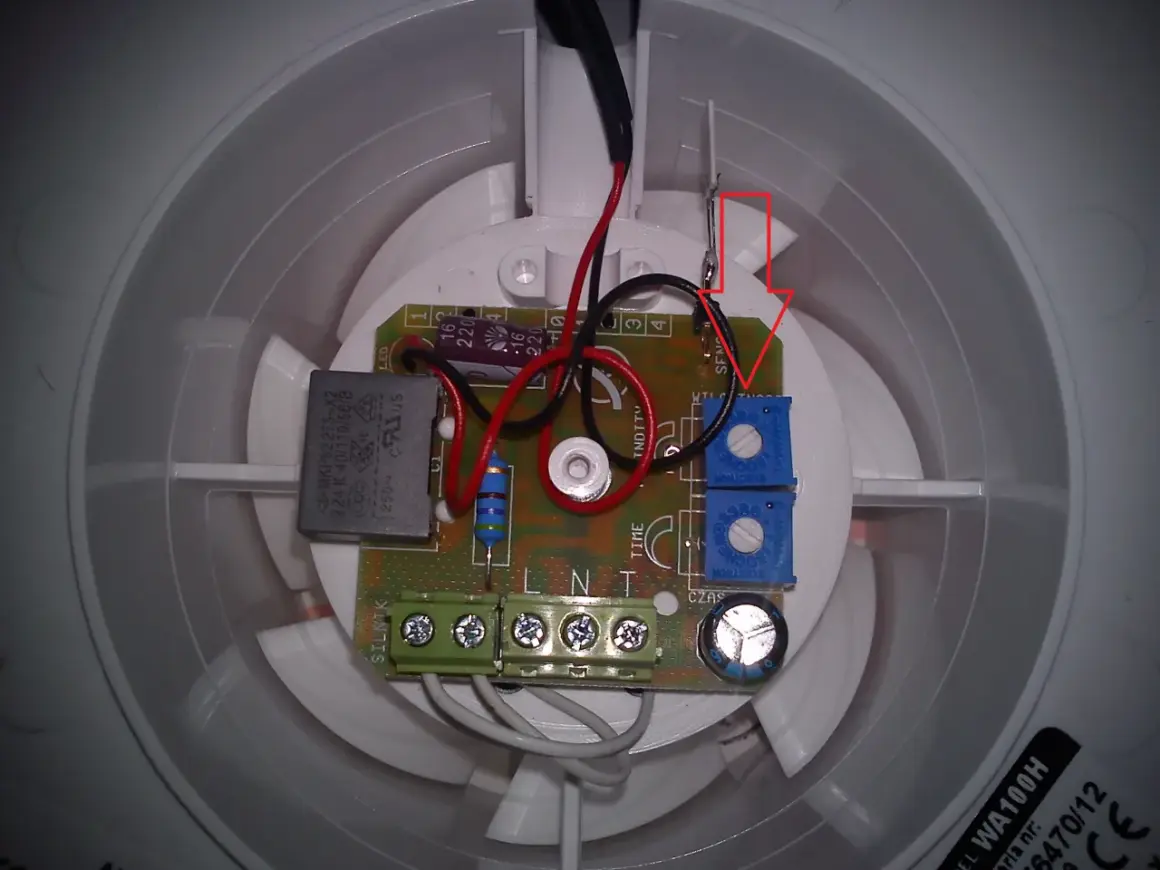

Sam montaż nie wystarczy, bo higrostat trzeba jeszcze nauczyć, kiedy ma reagować. W wielu modelach próg wilgotności reguluje się potencjometrem lub przełącznikiem, a zakres bywa ustawiony w prostych stopniach, na przykład 60, 70, 80 i 90 procent wilgotności względnej. W praktyce im niższy próg, tym szybciej wentylator startuje, ale tym częściej może pracować bez potrzeby.
Przeczytaj również: Ile kosztuje elektryk samochodowy? Zaskakujące ceny usług!
Jak dobrać ustawienie bez zgadywania
- Jeśli wentylator uruchamia się zbyt często, podnieś próg wilgotności o jeden poziom.
- Jeśli po kąpieli reaguje zbyt późno, obniż próg.
- W małej łazience bez okna zwykle lepiej sprawdza się ustawienie pośrodku zakresu niż skrajnie niskie.
- Jeśli model ma dobiegiem, ustaw czas tak, by urządzenie wyciągnęło parę po wyjściu z łazienki, ale nie pracowało przez pół godziny bez sensu.
Timer w takich wentylatorach bywa regulowany szeroko, od kilkudziesięciu sekund do kilkudziesięciu minut, zależnie od modelu. I to ma sens: po krótkim myciu wystarczy krótki dobieg, ale po długim prysznicu czy kąpieli z parą warto dać urządzeniu więcej czasu. Ja patrzę na to praktycznie - celem nie jest maksymalny czas pracy, tylko taki, który usuwa wilgoć bez zbędnego zużycia energii i hałasu. Skoro wiadomo już, jak ustawić automatykę, warto wiedzieć, czego unikać podczas samego montażu.
Najczęstsze błędy przy takim montażu
Najwięcej problemów wynika z dwóch rzeczy: pośpiechu i założenia, że wszystkie wentylatory działają tak samo. W łazience to wyjątkowo kosztowne podejście, bo błędy ujawniają się dopiero po czasie - jako kondensacja pary, buczenie, krótkie cykle pracy albo całkowity brak reakcji na wilgoć.
- Podłączenie bez stałej fazy - wentylator z elektroniką może wtedy działać niestabilnie albo nie wejść w tryb czuwania.
- Pomylenie przewodu sterującego z zasilającym - szczególnie w modelach z T lub LS.
- Brak przewodu dodatkowego tam, gdzie producent przewidział ręczny start lub timer.
- Luźne zaciski - powodują przegrzewanie i skracają żywotność urządzenia.
- Montaż w złej strefie łazienkowej - zbyt blisko strefy rozbryzgów albo bez odpowiedniego IP.
- Zbyt słaby dopływ powietrza - wentylator pracuje, ale nie ma czym skutecznie wymieniać powietrza.
- Zaniedbany kanał lub kratka - higrostat wykrywa wilgoć, lecz wywiew jest mizerny, bo ciąg jest ograniczony.
W praktyce bardzo często winny nie jest sam czujnik wilgotności, tylko cała reszta instalacji. Jeśli kanał jest zapchany albo drzwi do łazienki są szczelnie zamknięte bez podcięcia, wentylator nie zrobi cudów. To prowadzi wprost do najważniejszej części, czyli bezpieczeństwa w łazience.
Bezpieczeństwo w łazience ważniejsze niż sam schemat
W łazience nie montuje się osprzętu „na oko”. Trzeba brać pod uwagę strefy ochronne, stopień szczelności i sposób odłączenia zasilania. W praktyce oznacza to, że urządzenie powinno mieć odpowiedni stopień ochrony, a w strefach narażonych na wodę zwykle oczekuje się co najmniej IPX4. Jeśli wentylator ma znaleźć się bliżej kabiny prysznicowej lub w nietypowym miejscu, sprawdzenie dokumentacji nie jest dodatkiem, tylko obowiązkiem.
Druga rzecz to odłączenie zasilania. W dobrze wykonanej instalacji powinno dać się odciąć wszystkie bieguny, a przerwa rozłączania nie może być symboliczna. Jeśli nie masz pewności, czy obwód jest zabezpieczony poprawnie, albo w łazience brakuje wyłącznika różnicowoprądowego o czułości 30 mA, nie warto robić tego „na szybko”. W starych mieszkaniach to właśnie tam kryje się największe ryzyko.
Ja przy takich pracach mam prostą zasadę: jeśli trzeba zgadywać, to znaczy, że instalacja nie jest gotowa na samodzielny montaż. Wentylator łazienkowy ma działać latami, a nie tylko do pierwszej awarii po sezonie grzewczym. Jeśli masz wątpliwości co do strefy, przewodów albo zabezpieczeń, elektryk jest tu rozsądniejszym wyborem niż eksperyment.
Po pierwszym uruchomieniu zrób ten prosty test i nie zostawiaj nic przypadkowi
Gdy wszystko jest już podłączone, nie kończę pracy od razu. Zawsze sprawdzam kilka rzeczy: czy wentylator uruchamia się po wzroście wilgotności, czy reaguje na włącznik światła, jeśli ma taką funkcję, oraz czy po spadku wilgotności faktycznie się wyłącza. To właśnie ten test pokaże, czy dobrałeś właściwy wariant zasilania i czy próg higrostatu ma sens w realnych warunkach łazienki.
- Sprawdź, czy wentylator nie wydaje stuków, szumu tarcia ani drgań.
- Upewnij się, że klapka zwrotna działa i nie cofa powietrza z kanału.
- Po kąpieli poczekaj kilka minut i zobacz, czy automat reaguje bez opóźnień.
- Jeśli urządzenie pracuje prawie bez przerwy, podnieś próg wilgotności lub popraw dopływ powietrza do łazienki.
Dobrze podłączony wentylator z higrostatem nie wymaga codziennej uwagi. Ma po prostu włączać się wtedy, kiedy trzeba, i oszczędzać Ci wilgoci, hałasu oraz zbędnej pracy urządzenia. Jeśli podejdziesz do montażu spokojnie, sprawdzisz model, zaciski i ustawienia, efekt będzie przewidywalny i naprawdę użyteczny.
