Napęd Nice do bramy dwuskrzydłowej wymaga nie tylko poprawnego montażu, ale też rozsądnego doboru modelu, porządnego okablowania i sprawdzenia, czy sama brama pracuje lekko. W praktyce najwięcej problemów nie wynika z elektroniki, tylko z geometrii skrzydeł, źle ustawionych odbojów i zbyt szybkiego uruchomienia. Poniżej zebrałem instrukcję w wersji użytkowej: co sprawdzić przed montażem, jak podłączyć automatykę, jak przeprowadzić naukę położeń i jak uniknąć typowych błędów.
Najpierw mechanika, potem elektryka i na końcu programowanie
- Najpierw ustal model siłownika i centrali, bo od tego zależy kolejność prac.
- Brama musi chodzić lekko ręcznie, bez przycięć i bez samoczynnego opadania jednego skrzydła.
- Do instalacji trzeba przewidzieć zasilanie, fotokomórki, lampę ostrzegawczą, STOP i odbiornik radiowy.
- Po montażu konieczne jest uczenie położeń krańcowych oraz test działania obu skrzydeł.
- Jeśli coś nie działa, winny bywa najczęściej kierunek pracy, odboje albo zbyt duży opór mechaniczny.
Zacznij od modelu, a nie od wiercenia
W dokumentacji dla instalatorów widać od razu, że producent rozdziela instrukcje dla konkretnych serii i central, więc uniwersalne podejście kończy się zwykle poprawkami. Ja zawsze zaczynam od sprawdzenia długości i masy skrzydeł, rodzaju słupka, sposobu otwierania oraz tego, czy napęd ma pracować intensywnie, czy tylko kilka razy dziennie. To właśnie te parametry decydują, czy lepiej wybrać wersję 24 V, 230 V, zestaw z akumulatorem, czy instalację przygotowaną pod późniejszą rozbudowę.
| Co sprawdzić | Dlaczego to ważne | Co z tego wynika |
|---|---|---|
| Długość i masa skrzydła | Zbyt ciężka lub zbyt długa brama szybciej zużywa siłownik | Trzeba dobrać model do realnego obciążenia, a nie do samego wyglądu bramy |
| Kierunek otwierania | Otwieranie do środka i na zewnątrz nie zawsze oznacza ten sam montaż | Czasem trzeba zmienić ustawienie mechaniczne lub kierunek przewodów silnika |
| Słupki i zawiasy | Luzy i skręcenia przenoszą się na napęd | Najpierw trzeba poprawić mechanikę bramy |
| Intensywność pracy | Inaczej pracuje automat przy kilku cyklach dziennie, inaczej przy dużym ruchu | 24 V zwykle daje więcej elastyczności regulacji i współpracy z buforem energii |
| Zasilanie awaryjne i PV | Przy zaniku prądu liczy się podtrzymanie, a nie sam panel | W instalacjach z fotowoltaiką trzeba myśleć o akumulatorze, ładowaniu i stabilnym sterowaniu |
W praktyce oznacza to, że nie dobiera się napędu „na oko”. Już w rodzinie Wingo producent pokazuje różne zakresy pracy dla skrzydeł 1-2 m, 2-3 m i 3-3,5 m, a sama masa skrzydła szybko podnosi obciążenie układu. Jeśli ten etap jest zrobiony dobrze, montaż idzie przewidywalnie; jeśli nie, najpierw trzeba poprawić bramę, a dopiero potem zabierać się za siłowniki.
Przygotuj bramę tak, jakby napędu jeszcze nie było
Tu nie ma skrótów. Automat nie naprawi źle działającej bramy ani wad powstałych po nieprawidłowym montażu. Dlatego przed pracą sprawdzam ręcznie, czy skrzydło otwiera się płynnie w całym zakresie, czy nie ma punktów większego oporu i czy po puszczeniu nie zmienia samoczynnie położenia. Jeśli brama sama „ucieka” albo trzeba ją dopychać, napęd będzie tylko wzmacniał problem.
- Sprawdź zawiasy, luz na mocowaniach i stan spoin lub śrub.
- Ustaw odboje i ograniczniki tak, żeby skrzydło nie dobijało metal o metal.
- Oceń, czy w miejscu montażu jest sztywna, nośna powierzchnia pod wsporniki.
- Zapewnij miejsce na ręczne odblokowanie siłownika i dostęp serwisowy.
- Przed podłączeniem odetnij zasilanie i zaplanuj trasę kabli osobno dla mocy oraz dla akcesoriów.
Ten etap bywa nudny, ale oszczędza najwięcej czasu. Dopiero gdy mechanika pracuje równo, ma sens przykręcanie siłowników i ustawianie geometrii montażu.

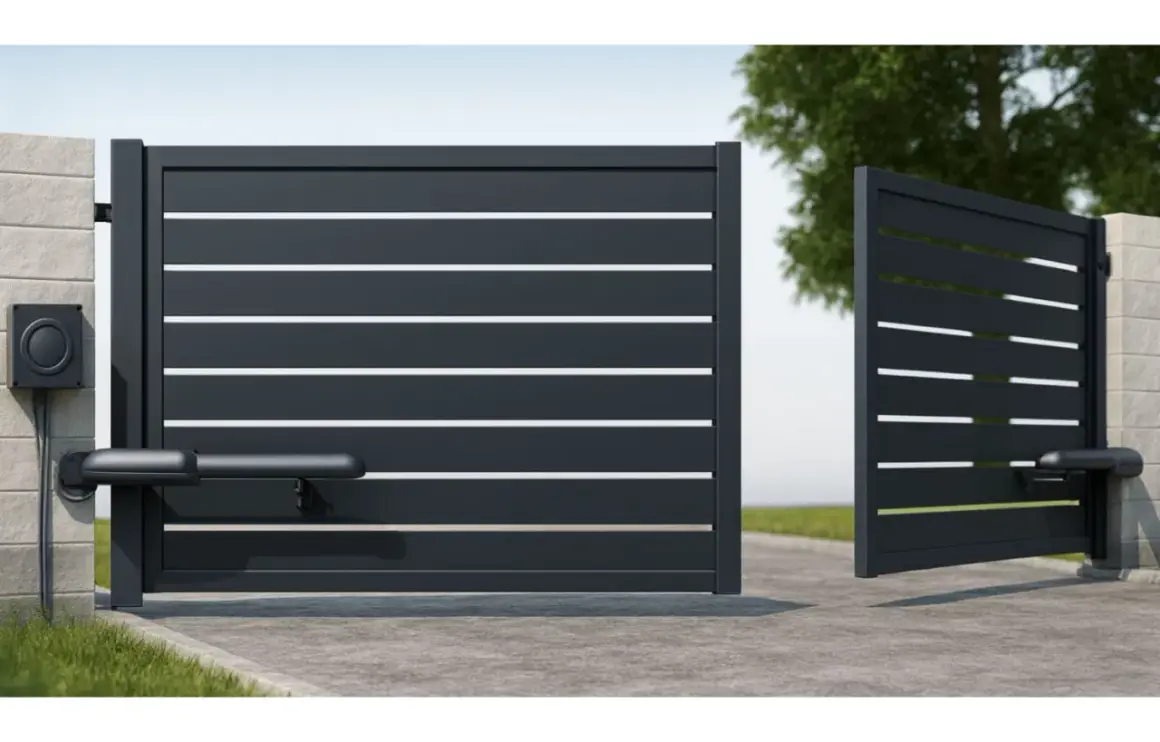

Montaż siłowników i ustawienie geometrii
Najważniejsze jest zachowanie wymiarów montażowych z instrukcji konkretnego modelu. Jeżeli kąt otwarcia nie wychodzi tak, jak trzeba, koryguję punkt mocowania, a nie próbuję „ratować” sytuacji dłuższym skokiem siłownika. To częsty błąd: ktoś skraca czas montażu, ale potem dostaje szarpanie, nierówny start skrzydeł i nadmierne obciążenie przekładni.
W praktyce montaż wygląda tak: najpierw wyznaczam punkt mocowania tylnego wspornika do słupka lub muru, potem ustawiam wspornik przedni na skrzydle, a dopiero na końcu przykręcam korpus siłownika. Śruby dociskam z wyczuciem, zostawiając minimalny luz tam, gdzie instrukcja tego wymaga, bo zbyt sztywne skręcenie potrafi wprowadzić naprężenie już na starcie.
- Wspornik tylni musi siedzieć w solidnym materiale, nie w cienkiej okładzinie.
- Wspornik przedni mocuj do nośnej części skrzydła, a nie do lekkiej blachy.
- Przy siłownikach z mechanicznymi krańcówkami ustaw stop tak, by skrzydło nie kończyło ruchu na twardym uderzeniu.
- Jeśli brama otwiera się na zewnątrz, sprawdź w instrukcji, czy dany model wymaga odwrócenia przewodów zasilających silnik.
- Nie blokuj wszystkiego na stałe, zanim nie wykonasz próbnego ruchu ręcznego i elektrycznego.
Gdy mechanika pracuje równo, można przejść do kabli i centrali, bo właśnie tam rozgrywa się większość problemów z elektryką.

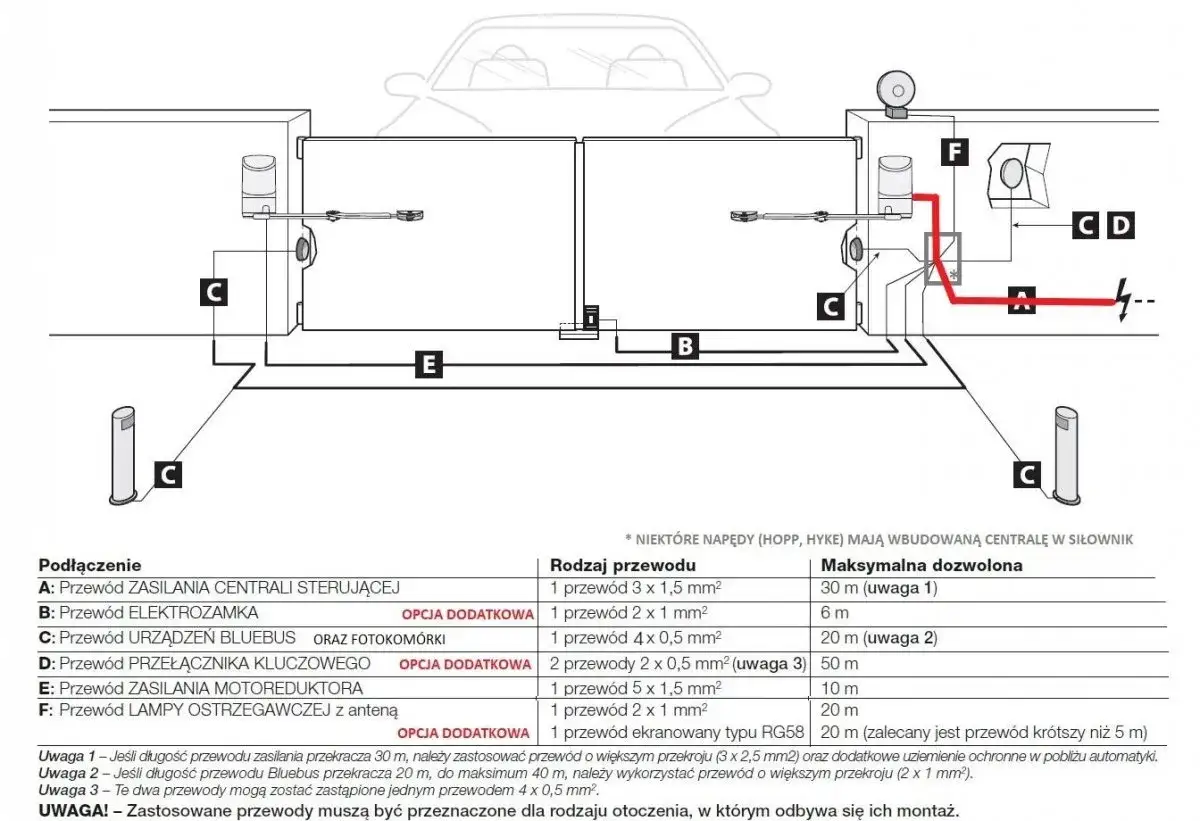

Okablowanie i centrala sterująca robią większą różnicę, niż się wydaje
W centralach Nice dla bram skrzydłowych, takich jak MC824H i MC824L, producent stosuje funkcję amperometryczną, czyli kontrolę poboru prądu, która pomaga wykrywać przeszkody, zapamiętywać czasy pracy i rozpoznawać położenia krańcowe. To dobre rozwiązanie, ale tylko wtedy, gdy instalacja jest zrobiona porządnie. Ja podłączam wszystko przy odłączonym zasilaniu i nie mieszam przewodów mocy z przewodami akcesoriów, bo potem trudno znaleźć źródło błędu.
| Element | Do czego służy | Na co uważać |
|---|---|---|
| M1 i M2 | Podłączenie dwóch siłowników skrzydłowych | Nie pomyl kolejności, jeśli skrzydła mają startować i zamykać się w odpowiedniej sekwencji |
| BlueBUS | Fotokomórki i kompatybilne akcesoria dwuprzewodowe | Dwie żyły niosą zasilanie i komunikację, więc polaryzacja zwykle nie ma znaczenia |
| STOP | Awaryjne zatrzymanie lub obwód bezpieczeństwa | To obwód, którego nie wolno traktować jak opcjonalnego dodatku |
| SbS | Sterowanie krok po kroku | Najczęściej tu wpina się przycisk impulsowy lub sygnał z odbiornika |
| Open i Close | Oddzielne polecenia otwarcia i zamknięcia | Przydają się tam, gdzie sterowanie ma być bardziej rozbudowane |
| Flash | Lampa ostrzegawcza | Warto sprawdzić jej działanie jeszcze przed zapisem ustawień |
| Antenna | Odbiór sygnału radiowego | Zła lokalizacja anteny potrafi skrócić zasięg pilota bardziej niż słaba bateria |
Po pierwszym podaniu zasilania sprawdzam, czy dioda BlueBUS miga regularnie mniej więcej raz na sekundę. Jeśli nie miga, nie szukam winy w pilocie, tylko wracam do zasilania, bezpiecznika i podłączenia akcesoriów. To prosty test, który od razu pokazuje, czy centrala „widzi” instalację. Dopiero po takiej kontroli ma sens uczenie położeń i test ruchu.
Ucz położenia, a nie zgaduj ich ręcznie
W instrukcji MC824H/MC824L Nice opisano trzy sposoby uczenia położeń mechanicznych: automatyczny, manualny i mieszany. Automatyczny jest najwygodniejszy wtedy, gdy mechanika jest już poprawnie ustawiona, bo centrala sama wyznacza odboje, opóźnienia skrzydeł oraz punkty zwolnienia. Ręczny i mieszany przydają się wtedy, gdy trzeba dopracować jedną stronę albo skorygować zachowanie skrzydeł bez rozbierania całej instalacji.
- Włącz zasilanie i potwierdź, że centrala pracuje normalnie, a fotokomórki oraz lampa odpowiadają tak, jak powinny.
- Uruchom procedurę nauki położeń zgodnie z instrukcją dla konkretnej centrali.
- Jeśli brama startuje nierówno, sprawdź opóźnienie jednego skrzydła względem drugiego.
- Zapamiętaj piloty lub inne urządzenia sterujące dopiero po potwierdzeniu poprawnej pracy mechanicznej.
- Przetestuj fotokomórki, zatrzymanie awaryjne i reakcję na przeszkodę.
- Na końcu wykonaj kilka pełnych cykli otwarcia i zamknięcia bez pośpiechu.
Najbardziej praktyczna zasada jest prosta: najpierw prawidłowe odczytanie ruchu, potem regulacja siły i opóźnień. Jeśli kolejność odwrócisz, automat będzie tylko maskował błąd zamiast pracować stabilnie.
Najczęstsze błędy nie wyglądają jak usterka centrali
Wiele zgłoszeń „napęd nie działa” kończy się tym samym odkryciem: problem siedzi w mechanice, kierunku pracy albo źle ustawionych czujnikach. To dobrze, bo takie błędy zwykle da się usunąć bez wymiany urządzeń. Poniżej zebrałem objawy, które widuję najczęściej.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Brama rusza i po chwili staje | Fotokomórka zasłonięta, zbyt duży opór mechaniczny albo źle ustawiona czułość | Oczyść fotokomórki, sprawdź zawiasy i lekkość ruchu ręcznego |
| Jedno skrzydło startuje wyraźnie wcześniej | Brak poprawnego opóźnienia lub pomylona kolejność siłowników | Sprawdź przypisanie M1 i M2 oraz programowanie czasów |
| Skrzydło dobija do słupa | Źle ustawione odboje lub brak krańcówki mechanicznej | Skoryguj stop i punkt zatrzymania |
| Napęd buczy, ale nie rusza | Zablokowane sprzęgło ręczne, zły montaż lub brak zasilania pod obciążeniem | Sprawdź odblokowanie, napięcie i poprawność połączeń |
| Brama jedzie w złą stronę | Odwrócony kierunek silnika lub błąd przy podłączeniu | Zweryfikuj przewody i ustawienie kierunku w centrali |
| Urządzenie zatrzymuje się bez wyraźnego powodu | Zbyt ciasna mechanika albo zbyt agresywne parametry siły | Wracaj do geometrii, zanim zmienisz parametry ochrony |
Funkcja amperometryczna jest pomocna, ale nie cudowna. Jeśli brama już na starcie pracuje ciężko, elektronika będzie tylko sygnalizowała problem, którego źródło leży w zawiasach, odbojach albo złym ustawieniu siłowników. Jeśli po montażu nadal coś budzi wątpliwości, lepiej wrócić do geometrii i okablowania niż kompensować błąd ustawieniami siły.
Pierwszy sezon pracy pokaże, czy instalacja została zrobiona dobrze
Po uruchomieniu nie odkładam tematu na półkę. Raz na kilka miesięcy sprawdzam dokręcenie wsporników, stan zawiasów, czystość fotokomórek i działanie odblokowania awaryjnego. Po zimie robię jeszcze jeden prosty test: otwieram skrzydła ręcznie, żeby zobaczyć, czy mróz, osiadanie słupków albo wilgoć nie zmieniły oporów ruchu.
- Kontroluj mechaniczne luzy, zanim zaczną niszczyć siłownik.
- Utrzymuj czyste optyki fotokomórek i stabilne połączenia elektryczne.
- Testuj awaryjne odblokowanie, bo po latach najczęściej zawodzi nie elektronika, tylko brak praktyki użytkownika.
- Jeśli instalacja ma współpracować z akumulatorem albo zasilaniem z PV, sprawdzaj realny czas podtrzymania, a nie tylko samą obecność panelu.
- Przy obiektach o większym ruchu zapisuj drobne zmiany zachowania bramy, bo one zwykle zapowiadają problem szybciej niż całkowita awaria.
Jeśli ktoś chce zasilić automatykę z instalacji fotowoltaicznej, musi myśleć o niej jak o układzie elektrycznym z buforem energii, a nie o „panelu do napędu”. W praktyce najlepiej działa porządnie dobrany akumulator, sprawny regulator i napęd dopasowany do realnego poboru prądu, a nie przypadkowe łączenie elementów. Dobrze ustawiony napęd Nice nie wymaga codziennej uwagi, ale wymaga dwóch rzeczy: poprawnej mechaniki i sensownej automatyki zabezpieczeń.
Jeśli po montażu brama pracuje lekko ręcznie, centrala widzi akcesoria, a położenia krańcowe są zapisane bez zgadywania, masz instalację, która będzie działać przewidywalnie także przy częstym użyciu. Właśnie tak powinna wyglądać praktyczna instrukcja do napędu Nice do bramy dwuskrzydłowej: krótka w założeniach, ale dokładna tam, gdzie decydują szczegóły.
