Podłączenie kamery cofania do lampy wstecznej jest prostsze, niż wygląda, ale tylko wtedy, gdy od początku trzymasz się logiki instalacji: zasilanie z właściwego obwodu, pewna masa i poprawnie poprowadzony sygnał obrazu. Poniżej pokazuję, jak zrobić to porządnie, bez zgadywania i bez typowych błędów, które później kończą się migającym ekranem albo kamerą działającą tylko czasami.
Najważniejsze jest poprawne zasilanie, masa i sygnał przełączający
- Plus kamery wpina się w obwód lampy cofania, bo napięcie pojawia się tam tylko po wrzuceniu wstecznego.
- Minus prowadzi się do solidnej masy karoserii, najlepiej do oczyszczonego punktu metalowego.
- Przewód wideo idzie do wejścia kamery w radiu lub monitorze, zwykle oznaczonego jako Rear, Back, Camera In albo Reverse.
- Cienki czerwony przewód przy kablu RCA często służy jako trigger, czyli sygnał wyzwalający automatyczne przełączenie ekranu.
- Multimetr lub próbnik oszczędza czas, bo kolory przewodów w autach nie są uniwersalne.
- Przekaźnik nie jest zawsze potrzebny, ale przy zakłóceniach lub nietypowej instalacji potrafi rozwiązać problem.
Dlaczego lampa cofania daje najprostsze i najpewniejsze zasilanie
Ja zawsze zaczynam od tej zasady: kamera ma działać tylko wtedy, gdy kierowca wrzuca bieg wsteczny. Najprościej osiągnąć to właśnie przez podpięcie pod światło cofania, bo na tym obwodzie pojawia się napięcie dokładnie w odpowiednim momencie. Dzięki temu kamera nie pracuje bez potrzeby, nie obciąża instalacji na stałe i nie wymaga ręcznego włączania.
To rozwiązanie ma jeszcze jedną zaletę: jest przewidywalne. Gdy obwód jest poprawnie podłączony, ekran przełącza się automatycznie, a obraz pojawia się bez dodatkowych kliknięć. W praktyce właśnie tego oczekuje większość kierowców, którzy chcą po prostu sprawnie parkować, a nie budować osobny system sterowania.
Warto też pamiętać, że sama kamera to tylko część układu. Druga część to sposób, w jaki radio albo monitor dostaje informację, że auto jedzie do tyłu. Jeśli ten sygnał jest źle podany, kamera może być zasilona prawidłowo, a obraz i tak nie przełączy się we właściwym momencie. Z tego powodu najpierw układam sobie w głowie cały przepływ prądu i sygnału, a dopiero potem biorę się za przewody.
Zanim przejdę do samego montażu, przygotowuję wszystko tak, żeby nie wracać dwa razy do tej samej lampy. To oszczędza najwięcej czasu i nerwów.
Co przygotować, zanim zdejmiesz osłonę lampy
Do takiej pracy nie potrzeba warsztatowego zaplecza, ale kilka rzeczy naprawdę ułatwia zadanie. Najważniejszy jest multimetr albo prosty próbnik 12 V, bo bez sprawdzenia przewodu łatwo pomylić plus z masą albo trafić w nie ten kabel, który trzeba. Ja zwykle nie ufam samemu kolorowi izolacji, bo w autach nie ma jednego standardu dla wszystkich marek.
| Narzędzie lub materiał | Do czego służy | Orientacyjny koszt |
|---|---|---|
| Multimetr | Sprawdzenie, gdzie pojawia się +12 V i gdzie jest masa | 25-80 zł |
| Próbnik 12 V | Szybka identyfikacja przewodu cofania | 10-30 zł |
| Koszulki termokurczliwe i lut | Trwałe zabezpieczenie połączeń | 15-40 zł |
| Szybkozłączki lub złączki zaciskowe | Alternatywa dla lutowania, jeśli są dobrej jakości | 5-20 zł |
| Przekaźnik 4-pin | Izolacja zasilania przy bardziej wymagających instalacjach | 10-25 zł |
| Taśma materiałowa i opaski | Porządkowanie wiązki i ochrona przewodów | 10-20 zł |
Przed rozpoczęciem pracy odłączam klemę minusową akumulatora, jeśli muszę grzebać głębiej w instalacji. To nie jest fanaberia, tylko zwykła ostrożność. Przy samochodowej elektryce jeden przypadkowy zwarciowy dotyk potrafi narobić więcej szkody niż sama kamera cofania. Jeśli radio ma kod zabezpieczający, dobrze mieć go wcześniej pod ręką.
Przygotowuję też sam zestaw kamery: przewody zasilające, kabel sygnałowy RCA, ewentualny cienki czerwony przewód trigger i miejsce na prowadzenie wiązki. Jeżeli montaż idzie przez klapę bagażnika, od razu sprawdzam przelotkę gumową. To właśnie tam przewody najczęściej się przecierają, jeśli ktoś zostawi je zbyt napięte.
Gdy wszystko jest już pod ręką, można przejść do właściwego podłączenia. Najpierw zasilanie, potem obraz.
Wpięcie kamery w obwód lampy cofania krok po kroku
Najpierw lokalizuję lampę cofania i odsłaniam wiązkę tak, żeby mieć dostęp do przewodów. W praktyce zwykle szukam miejsca przy tylnej lampie albo przy kostce, bo tam najłatwiej wpiąć się w zasilanie bez rozbierania połowy auta. Potem sprawdzam miernikiem, który przewód daje napięcie tylko po wrzuceniu wstecznego.
- Odszukaj przewód, na którym pojawia się +12 V po włączeniu biegu wstecznego.
- Podłącz do niego czerwony przewód kamery, czyli plus zasilania.
- Czarny przewód kamery podepnij do masy karoserii albo do pewnego punktu masowego przy lampie.
- Przeciągnij przewód wideo do wnętrza auta przez fabryczną przelotkę lub gumowy przepust.
- Wepnij kabel RCA do wejścia kamery w radiu lub monitorze.
- Jeśli zestaw ma cienki czerwony przewód przy RCA, połącz go z sygnałem cofania zgodnie z instrukcją radia.
- Zabezpiecz połączenia koszulką termokurczliwą, a wiązkę przypnij opaskami, żeby nie latała luzem.
- Sprawdź działanie przed finalnym złożeniem osłon i tapicerki.
Jeżeli kamera jest montowana w klapie bagażnika, zostaw odrobinę luzu przewodu przy samej przelotce. To drobiazg, ale bardzo ważny: klapa pracuje cały czas, a zbyt napięty przewód po kilku tygodniach potrafi pęknąć albo się przetrzeć. Ja wolę zostawić kilka dodatkowych centymetrów niż później szukać usterki w wiązce.
Przy połączeniu masy robię jeszcze jedną rzecz: wybieram punkt metalowy, oczyszczam go z farby i przykręcam konektor pewnie, bez „na słowo honoru”. Dobra masa często decyduje o tym, czy obraz będzie stabilny, czy zacznie śnieżyć przy odpalaniu auta. Kiedy zasilanie działa poprawnie, trzeba jeszcze dopiąć sam sygnał obrazu i sterowanie ekranem.

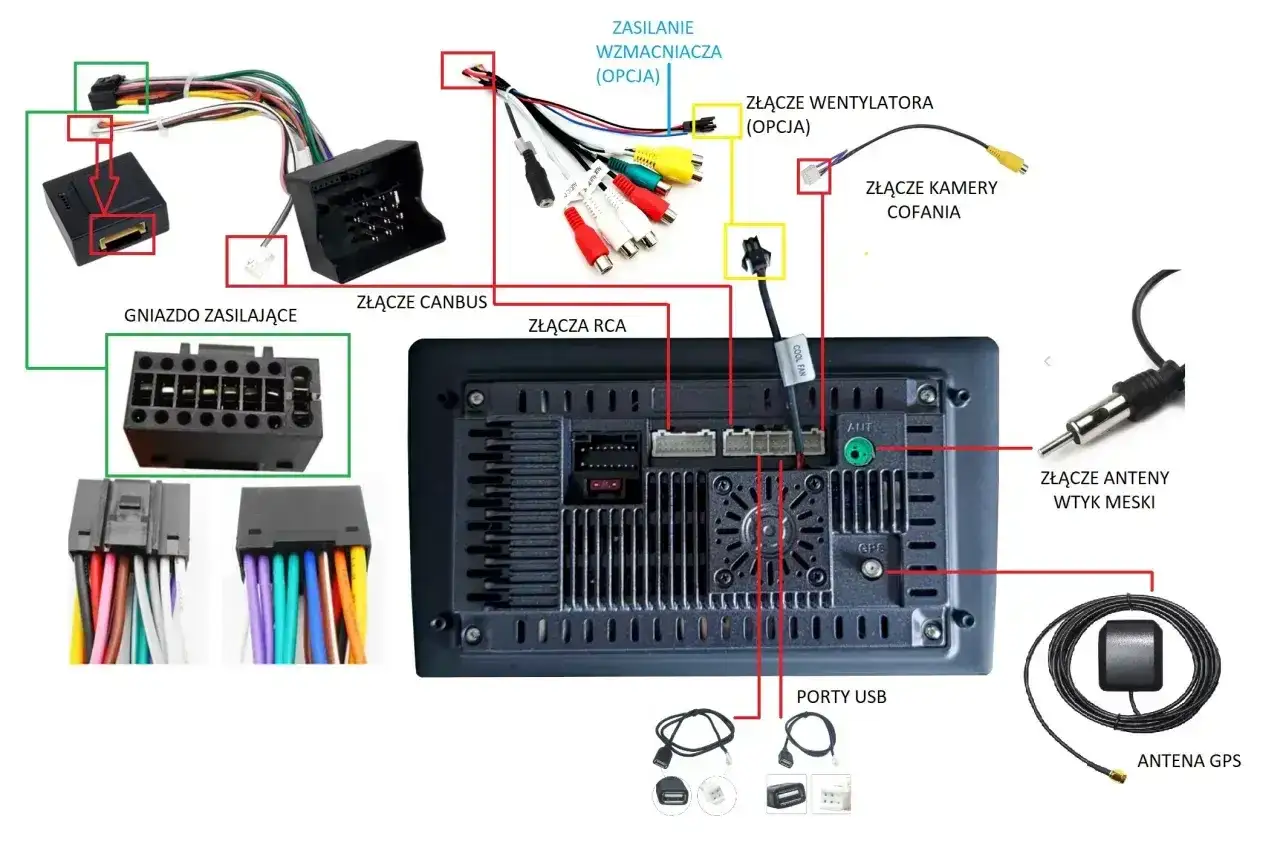

Jak poprowadzić obraz i przewód wyzwalający do radia
W wielu zestawach wideo biegnie po kablu RCA, czyli standardowym przewodzie do przesyłania obrazu. To połączenie nie zasila samej kamery, tylko dostarcza obraz do ekranu. Jeśli radio ma osobne wejście kamery, zwykle opisane jako Rear Cam, Back Camera albo Reverse, to właśnie tam trafia ten sygnał.
W praktyce spotykam dwa układy. W pierwszym monitor lub radio dostaje tylko sam obraz, a przełączanie odbywa się po przewodzie trigger. W drugim ekran sam wykrywa sygnał cofania i nie trzeba niczego dodatkowo kombinować. Najwięcej zestawów montowanych amatorsko korzysta jednak z tego pierwszego wariantu, bo jest prosty i uniwersalny.
| Element | Gdzie go podłączam | Po co jest potrzebny |
|---|---|---|
| Żółty kabel RCA | Do wejścia video w radiu albo monitorze | Przesyła obraz z kamery |
| Cienki czerwony przewód przy RCA | Do wejścia reverse/trigger lub do sygnału cofania | Każe radiu przełączyć ekran na kamerę |
| Czerwony przewód zasilający kamery | Do plusa lampy cofania | Włącza kamerę tylko na wstecznym |
| Czarny przewód kamery | Do masy karoserii | Zamyka obwód zasilania |
Jeśli masz lusterko z monitorem, montaż bywa prostszy, bo przewód wideo idzie krótszą drogą. Przy klasycznym radiu trzeba zwykle przeciągnąć wiązkę przez cały samochód, co wymaga cierpliwości, ale nadal jest do zrobienia bez specjalistycznego sprzętu. Ja tylko pilnuję, żeby kabel nie leżał przy ostrych krawędziach ani nie szedł razem z elementami, które mocno się grzeją.
Gdy instalacja zaczyna się zachowywać dziwnie, nie zawsze winna jest sama kamera. Czasem problem rozwiązuje prosty przekaźnik albo osobne zasilanie, o czym najlepiej zdecydować przed zamknięciem wszystkiego w tapicerce.
Kiedy prosty montaż wystarczy, a kiedy lepiej wstawić przekaźnik
Przekaźnik to elektryczny przełącznik, który pozwala sterować większym lub bardziej wrażliwym obwodem małym sygnałem z innego miejsca. W samochodowej kamerze cofania przydaje się wtedy, gdy zasilanie z lampy wstecznej jest zbyt „nerwowe”, kamera resetuje się przy rozruchu albo ekran łapie zakłócenia.
W większości zwykłych instalacji bezpośrednie podłączenie działa normalnie i jest po prostu najlepsze, bo jest tanie, krótkie i łatwe do serwisowania. Jeśli jednak auto ma rozbudowaną elektronikę, instalację z kontrolą przepalenia żarówek albo nietypowy zestaw z dodatkowym monitorem, wtedy izolacja przez przekaźnik potrafi rozwiązać problem szybciej niż wielogodzinne poprawki.
| Opcja | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Bezpośrednie podłączenie | Większość kamer 12 V i prostych monitorów | Najmniej elementów, najniższy koszt, szybki montaż | Wrażliwe na słabą masę i zakłócenia |
| Przekaźnik | Zakłócenia, restarty kamery, bardziej złożona instalacja | Lepsza izolacja i stabilniejsze zasilanie | Więcej okablowania i dodatkowy element do zamocowania |
| Osobne zasilanie z zabezpieczeniem | Gdy producent kamery lub monitor wymaga innego układu | Największa kontrola nad zasilaniem | Trzeba uważać na zgodność napięcia i bezpiecznik |
Ja traktuję przekaźnik jako narzędzie naprawcze, a nie obowiązkowy element każdego montażu. Jeśli kamera włącza się od razu, obraz jest stabilny i nic nie miga przy odpalaniu silnika, nie ma sensu komplikować układu na siłę. Jeśli natomiast pojawiają się objawy, których nie da się wyjaśnić samą kamerą, wtedy izolacja zasilania szybko pokazuje, gdzie leży problem. Nawet dobrze podłączony zestaw można jednak zepsuć kilkoma banalnymi błędami, więc warto je wyłapać od razu.
Najczęstsze błędy, które później widać na ekranie
Najwięcej problemów nie wynika z samej kamery, tylko z pośpiechu. Zbyt słaba masa, źle rozpoznany przewód cofania, prowadzony byle jak kabel video albo niepewne szybkozłączki potrafią sprawić, że całość działa tylko czasami. Tego typu usterki są szczególnie irytujące, bo na pierwszy rzut oka wszystko wygląda poprawnie.
- Podłączenie do niewłaściwego przewodu - kamera dostaje napięcie cały czas albo wcale się nie uruchamia.
- Słaba masa - obraz faluje, gaśnie przy rozruchu albo pojawiają się zakłócenia.
- Zbyt długie, luźne przewody w klapie - po kilku otwarciach bagażnika wiązka zaczyna się przecierać.
- Prowadzenie kabla video obok mocnych przewodów zasilających - ekran może łapać szum albo śnieżenie.
- Zwykła taśma zamiast porządnego zabezpieczenia - po czasie połączenie puszcza, szczególnie w wilgoci i przy wibracjach.
- Pominięcie ustawień radia - kamera działa, ale ekran nie przełącza się automatycznie na obraz z tyłu.
Jeśli obraz jest odwrócony lewo-prawo albo prowadnice nie zgadzają się z rzeczywistością, sprawdzam ustawienia kamery lub radia, bo wiele modeli ma opcję zmiany widoku. To nie zawsze oznacza awarię, częściej po prostu brak dopasowania menu do auta. Na końcu i tak robię serię krótkich testów, bo dopiero one pokazują, czy instalacja przetrwa codzienną jazdę.
Co sprawdzam po montażu, żeby kamera nie kaprysiła
Po złożeniu wszystkiego nie zamykam od razu tematu. Najpierw uruchamiam zapłon, wrzucam wsteczny i patrzę, czy ekran przełącza się natychmiast. Potem odpalam silnik i powtarzam test, bo właśnie wtedy najszybciej wychodzą problemy z masą albo zbyt słabym stykiem.
Sprawdzam też kamerę przy otwartej i zamkniętej klapie, jeśli przewód przechodzi przez ruchomy element. Chodzi o to, żeby nie było żadnego napięcia wiązki w skrajnym położeniu. Dodatkowo warto rzucić okiem, czy kamera obejmuje zderzak i końcówkę auta, a nie pokazuje zbyt dużo nieba albo asfaltu pod autem. To drobiazg, ale właśnie on decyduje, czy obraz naprawdę pomaga przy parkowaniu.
Na koniec zostawiam sobie jeszcze kontrolę po kilku dniach jazdy. Jeżeli po deszczu, myjni albo dłuższej trasie obraz nadal włącza się od razu i nie znika przy wibracjach, montaż jest zrobiony dobrze. I o to w tym wszystkim chodzi: nie o sam fakt, że kamera działa na postoju, tylko o to, żeby działała pewnie wtedy, gdy naprawdę jej potrzebujesz.
