Podłączenie przewodu trzyżyłowego do wtyczki nie jest trudne, ale wymaga porządku: trzeba poprawnie rozpoznać fazę, neutralny i ochronny, dobrze przygotować żyły oraz nie zgubić odciążenia kabla. W praktyce chodzi o to, jak podłączyć kabel 3 żyłowy do wtyczki tak, by instalacja była bezpieczna, a sam przewód nie grzał się po kilku godzinach pracy. Poniżej pokazuję prosty schemat działania, typowe błędy i sytuacje, w których lepiej nie improwizować.
Najpierw kolory, potem zaciski, na końcu test
- Brązowy lub czarny przewód trafia zwykle na zacisk L, niebieski na N, a żółto-zielony na PE.
- Zanim cokolwiek rozkręcisz, odłącz zasilanie i sprawdź, czy kabel nie jest pod napięciem.
- Wtyczka z uziemieniem musi mieć poprawnie podłączony przewód ochronny, a nie „wolną” żyłę schowaną w obudowie.
- Najczęstszy problem nie dotyczy samego podłączenia, tylko słabego docisku, źle założonej odciążki i zbyt długich gołych końcówek.
- Jeśli kolory żył są nieczytelne albo wtyczka nie pasuje do typu urządzenia, lepiej wymienić osprzęt niż robić skróty.
Jak rozpoznać żyły i zaciski w wtyczce
W kablu 3-żyłowym najczęściej masz trzy funkcje: L to faza, N to przewód neutralny, a PE to przewód ochronny. W polskich wtyczkach i gniazdach spotkasz zwykle oznaczenia literowe albo symbol uziemienia, więc nie opieram się wyłącznie na kolorze śrubki czy położeniu zacisku. Najpierw patrzę na oznaczenia, dopiero potem na układ mechaniczny obudowy.
| Żyła | Typowy kolor | Zacisk w wtyczce | Znaczenie |
|---|---|---|---|
| L | Brązowy lub czarny | Zacisk oznaczony L | Przewód fazowy, czyli ten, który doprowadza napięcie |
| N | Niebieski | Zacisk oznaczony N | Przewód neutralny, który zamyka obwód |
| PE | Żółto-zielony | Zacisk ochronny lub symbol uziemienia | Ochrona przeciwporażeniowa, nie wolno go pomijać |
Jeśli pracujesz na starszym kablu, nie ufaj bezgranicznie barwom izolacji. W starszych instalacjach zdarzały się inne oznaczenia, a przy przewodach z demontażu lub po naprawach kolory bywają mylące. Wtedy sens ma tylko sprawdzenie oznaczeń, ciągłości przewodu i tego, czy na pewno masz do czynienia z wtyczką, która obsługuje uziemienie. Kiedy to jest jasne, można przejść do samego montażu.

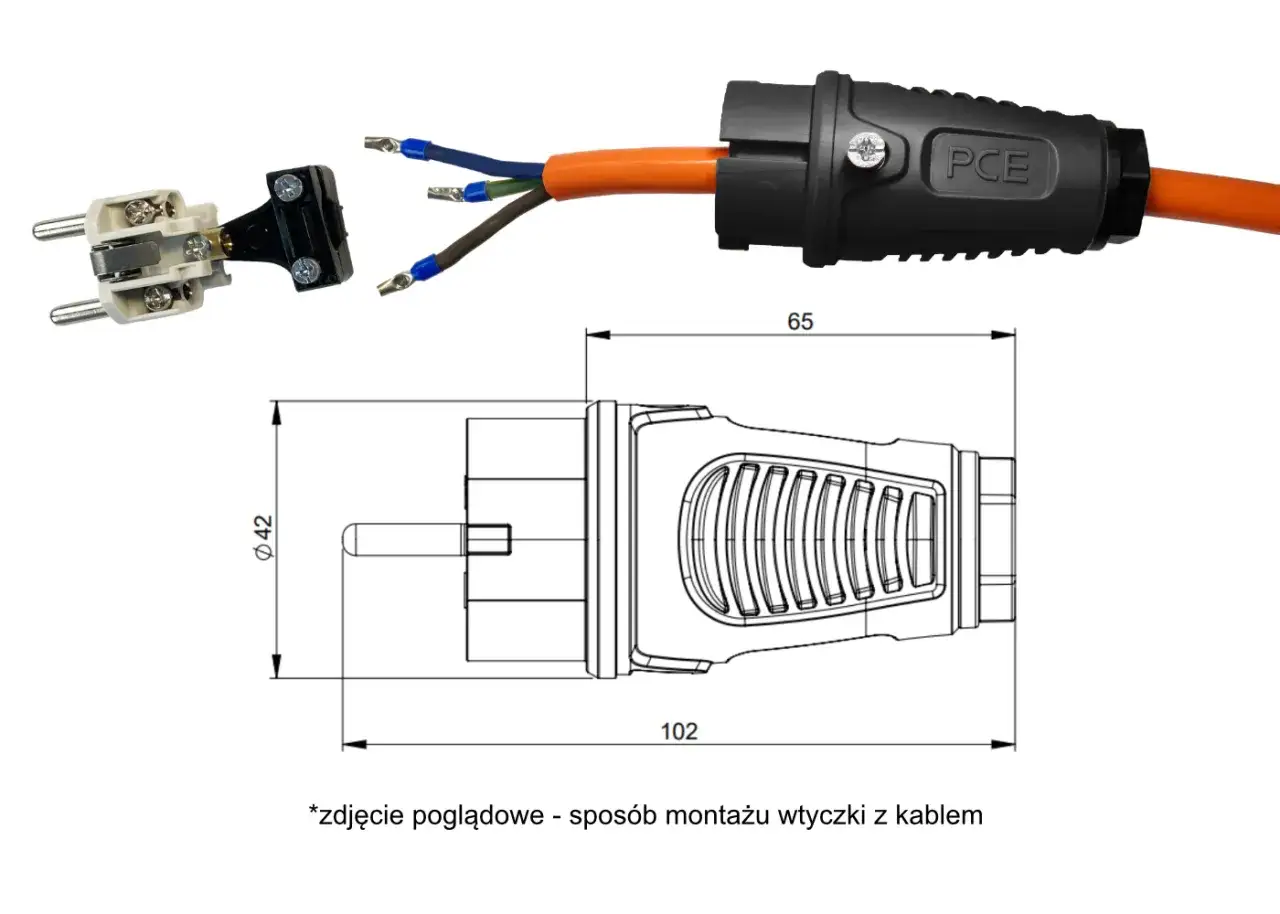

Jak podłączyć przewód 3-żyłowy krok po kroku
Ja zawsze zaczynam od bezpieczeństwa, a dopiero potem biorę śrubokręt. Sama kolejność prac ma większe znaczenie, niż wielu osobom się wydaje, bo większość błędów powstaje nie przy dokręcaniu śrub, tylko przy przygotowaniu kabla.
- Odłącz zasilanie i upewnij się, że przewód nie jest pod napięciem. Jeśli masz miernik, sprawdź to zamiast zgadywać.
- Rozkręć wtyczkę i obejrzyj wnętrze. Szukaj oznaczeń L, N i symbolu PE oraz sprawdź, gdzie jest odciążka kabla.
- Zdejmij płaszcz zewnętrzny na tyle, by dało się wygodnie ułożyć żyły, zwykle około 3-4 cm. Z każdej żyły usuń tylko tyle izolacji, ile wymaga zacisk, najczęściej 5-7 mm.
- Podłącz żyły do właściwych zacisków: żółto-zielony do PE, niebieski do N, brązowy lub czarny do L. Jeśli wtyczka ma symbol uziemienia, to właśnie tam trafia przewód ochronny.
- Dokręć śruby i zrób test lekkiego pociągnięcia za każdą żyłę. Drut nie może się wysuwać, a pojedyncze druciki nie powinny wystawać poza zacisk.
- Załóż odciążkę na płaszcz kabla, nie na same żyły, i dopiero wtedy złóż obudowę. To ważne, bo odciążka chroni połączenie przed wyrwaniem przy szarpnięciu.
- Sprawdź gotowe połączenie. Jeśli masz multimetr, skontroluj ciągłość przewodu ochronnego i brak zwarcia między żyłami.
Przy elastycznych przewodach linkowych dobrze sprawdzają się tulejki kablowe, czyli małe końcówki zaciskane na żyłach. Dzięki nim druciki nie rozłażą się pod śrubą i połączenie jest trwalsze. To drobiazg, ale właśnie takie drobiazgi zwykle decydują o tym, czy wtyczka po miesiącu nadal trzyma pewnie. Następny krok to dobór właściwego typu wtyczki do samego kabla.
Która wtyczka ma sens przy kablu 3-żyłowym
Nie każda wtyczka nadaje się do przewodu z trzema żyłami. Jeśli urządzenie wymaga ochrony przeciwporażeniowej, wtyczka bez zacisku ochronnego po prostu odpada. To ważne zwłaszcza w sprzęcie z metalową obudową, w przedłużaczach, lampach warsztatowych, narzędziach i urządzeniach pracujących w wilgoci.
| Typ wtyczki | Kiedy ma sens | Na co uważać |
|---|---|---|
| Typ E | Standardowe zastosowania domowe w Polsce, sprzęt z uziemieniem | Musi mieć poprawnie podłączony PE i zgodny zacisk ochronny |
| Typ E/F | Gdy zależy Ci na kompatybilności z polskim i niemieckim osprzętem | To nadal wtyczka z uziemieniem, nie zastępuje poprawnego PE |
| Typ C | Tylko dla urządzeń bez przewodu ochronnego, zwykle w II klasie ochronności | Nie stosuje się jej tam, gdzie producent wymaga uziemienia |
Jeżeli urządzenie ma przewód ochronny, a wtyczka nie przewiduje jego podłączenia, nie próbuję tego obchodzić. To nie jest detal kosmetyczny, tylko element bezpieczeństwa. W praktyce lepiej kupić właściwy osprzęt niż później szukać przyczyny grzania, buczenia albo wybitego zabezpieczenia. Skoro typ wtyczki już się zgadza, trzeba jeszcze uniknąć kilku błędów, które psują całą robotę.
Najczęstsze błędy, które kończą się grzaniem albo awarią
W instalacjach tego typu najwięcej szkód robi nie spektakularna pomyłka, tylko drobne niedopatrzenie. Złącze wygląda poprawnie, a po kilku dniach zaczyna się grzać albo luzować. To właśnie dlatego tak mocno pilnuję szczegółów.
- Zamiana przewodu ochronnego z neutralnym - to jeden z najpoważniejszych błędów, bo PE nie służy do pracy ciągłej jako przewód roboczy.
- Podłączenie żył „na oko” - kolor jest wskazówką, ale przy starych kablach nie może być jedynym kryterium.
- Zbyt długie odizolowanie końcówek - gołe druciki poza zaciskiem potrafią zrobić zwarcie przy najmniejszym ruchu.
- Brak tulejek na elastycznej lince - przy przewodach wielodrutowych śruba może rozgniatać lub rozrywać żyły.
- Odciążka założona na żyły zamiast na płaszcz - wtedy kabel pracuje na zacisku i połączenie szybko się luzuje.
- Luźno dokręcona śruba - opór rośnie, miejsce grzeje się bardziej i w dłuższej pracy problem tylko się powiększa.
W praktyce właśnie luźny styk jest najbardziej podstępnym błędem. Nie musi od razu wybić bezpiecznika, ale wystarczy kilka godzin obciążenia, żeby pojawiło się nagrzewanie i przebarwienia izolacji. Jeśli zrobisz montaż starannie, a połączenie nadal budzi wątpliwości, lepiej wrócić do stołu niż liczyć na szczęście. Są jednak sytuacje, w których rozsądniej w ogóle nie zaczynać pracy samodzielnie.
Kiedy lepiej nie robić tego samodzielnie
Nie każdy przewód 3-żyłowy nadaje się do prostego przepięcia wtyczki. Jeśli kabel jest stary, ma uszkodzoną izolację, nieczytelne kolory albo pochodzi z demontażu urządzenia, najpierw trzeba ustalić, co dokładnie trzymasz w ręku. To samo dotyczy sytuacji, gdy urządzenie pracuje w trudniejszych warunkach, np. na zewnątrz, w garażu, w warsztacie albo przy sprzęcie zasilanym okresowo z inwertera czy instalacji fotowoltaicznej.
- Wtyczka nie ma zacisku ochronnego, a urządzenie wymaga PE.
- Kabel ma widoczne pęknięcia, przetarcia albo ślady przegrzania.
- Nie potrafisz potwierdzić ciągłości przewodu ochronnego.
- Osprzęt ma pracować w wilgoci lub na zewnątrz, więc potrzebuje odpowiedniej szczelności.
- Nie zgadza się przekrój przewodu z planowanym obciążeniem urządzenia.
W takich przypadkach nie upieram się przy samodzielnym montażu. Czasem wystarczy wymienić samą wtyczkę na lepszy model, a czasem lepiej oddać sprawę elektrykowi. To nie jest przejaw ostrożności „na pokaz”, tylko zwykła oszczędność czasu i ryzyka. Kiedy już kabel jest poprawnie podłączony, zostaje jeszcze kilka kontroli, które naprawdę warto zrobić przed pierwszym uruchomieniem.
Co jeszcze sprawdzić, zanim podasz napięcie
Po złożeniu wtyczki nie kończę pracy od razu. Najpierw sprawdzam, czy kabel siedzi stabilnie, czy obudowa domyka się bez naprężeń i czy żadna żyła nie została przygnieciona. Dopiero potem podłączam odbiornik i obserwuję pierwsze minuty pracy.
- Po 10-15 minutach obciążenia dotknij wtyczki. Powinna pozostać co najwyżej lekko ciepła, a nie gorąca.
- Nie zwijaj przewodu w ciasną pętlę podczas pracy, bo to pogarsza odprowadzanie ciepła.
- W miejscach narażonych na wilgoć wybieraj osprzęt o odpowiedniej szczelności, najlepiej minimum do zastosowań zewnętrznych.
- Jeśli przewód zasila sprzęt przy instalacji fotowoltaicznej, w ogrodzie albo w garażu, zadbaj też o porządną ochronę mechaniczną kabla i brak ostrych załamań.
To właśnie te drobne testy na końcu decydują, czy połączenie będzie tylko „działać”, czy będzie działać długo i bez problemów. Dobrze zrobiony styk oznacza mniej strat na oporze, mniej nagrzewania i po prostu większy spokój przy codziennym użyciu. Jeśli kabel ma służyć latami, ten dodatkowy kwadrans kontroli naprawdę się opłaca.
