Wiedza, jak czytać schematy elektryczne, przydaje się nie tylko elektrykom. Pomaga szybciej zrozumieć instalację, odróżnić tor mocy od sterowania i ocenić, czy dokumentacja fotowoltaiki albo domowej rozdzielni ma sens. Najwięcej daje tu nie pamięć do symboli, ale umiejętność czytania układu krok po kroku: od źródła zasilania, przez zabezpieczenia, aż po odbiornik.
Najważniejsze rzeczy, które trzeba od razu wyłapać
- Schemat pokazuje logikę połączeń, a nie rzeczywistą trasę kabli.
- Legenda i oznaczenia są ważniejsze niż sam układ rysunku na stronie.
- Kropka na skrzyżowaniu linii oznacza połączenie, brak kropki oznacza tylko przecięcie.
- W instalacji PV najpierw szukaj modułów, stringów, falownika, zabezpieczeń DC i AC oraz punktu przyłączenia do sieci.
- Nie zgaduj po kolorach przewodów, tylko sprawdzaj opisy, symbole i wersję dokumentacji.
Co schemat pokazuje, a czego nie zastępuje
Ja zwykle zaczynam od prostego rozróżnienia: schemat nie jest zdjęciem instalacji. Ma pokazać zależności elektryczne, a nie to, jak dokładnie biegną przewody w ścianie, peszlu czy szafie sterowniczej. To dlatego dwa rysunki mogą wyglądać zupełnie inaczej, a opisywać ten sam układ.
W praktyce najczęściej spotkasz trzy typy dokumentów. Każdy ma inną wartość i do czego innego służy, więc mieszanie ich prowadzi do błędów.
| Typ schematu | Co pokazuje | Kiedy jest najwygodniejszy |
|---|---|---|
| Jednokreskowy | Uproszczony przebieg obwodu, zabezpieczenia i główne punkty połączeń | Przy analizie instalacji budynku i fotowoltaiki, gdy liczy się ogólny układ |
| Ideowy | Logikę działania układu, połączenia funkcjonalne i zależności między elementami | Przy analizie automatyki, sterowania i obwodów pomocniczych |
| Montażowy | Konkretny sposób podłączenia, zaciski, przewody i kolejność montażu | Przy wykonaniu lub serwisie instalacji |
Jeśli patrzysz na schemat jednokreskowy, nie szukaj długości przewodów ani rzeczywistych odległości między urządzeniami. Szukaj za to kolejności elementów i miejsc, w których można odłączyć zasilanie. Gdy ten podział jest jasny, o wiele łatwiej przejść do symboli, bo to właśnie one niosą większość informacji.
Najpierw rozszyfruj legendę, symbole i oznaczenia

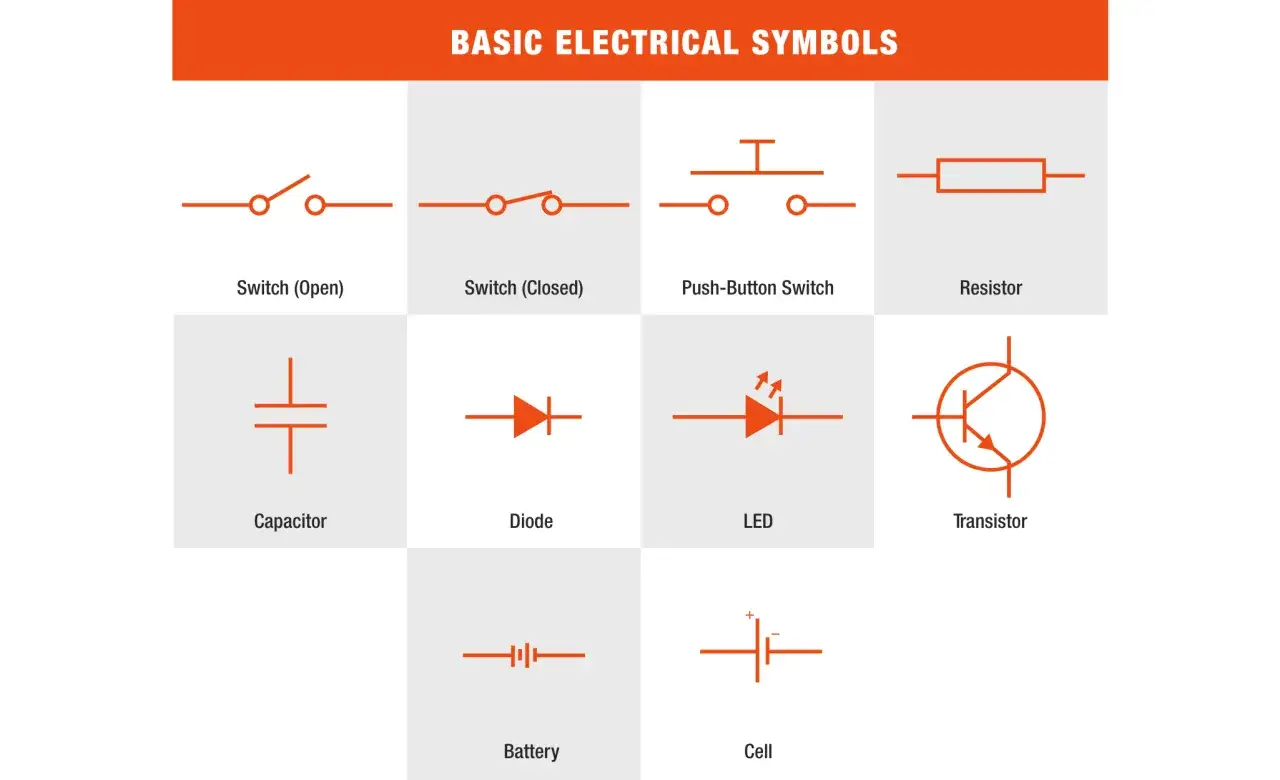

W dokumentacji elektrycznej symbole są językiem samym w sobie. Najczęściej spotyka się oznaczenia oparte na IEC 60617, ale ja nigdy nie zakładam, że każdy projekt trzyma się ich identycznie. Zawsze wracam do legendy, bo biuro projektowe, producent urządzenia albo wykonawca potrafią dodać własne skróty i opisy.
Najważniejsze oznaczenia, które warto rozumieć od razu, to:
- L - przewód fazowy albo biegun roboczy po stronie AC.
- N - przewód neutralny.
- PE - przewód ochronny.
- PEN - przewód ochronno-neutralny.
- DC+ i DC- - biegun dodatni i ujemny po stronie prądu stałego.
- X - bardzo często oznaczenie listwy zaciskowej lub złącza.
- F - zwykle zabezpieczenie, najczęściej bezpiecznik albo element ochronny, zależnie od legendy.

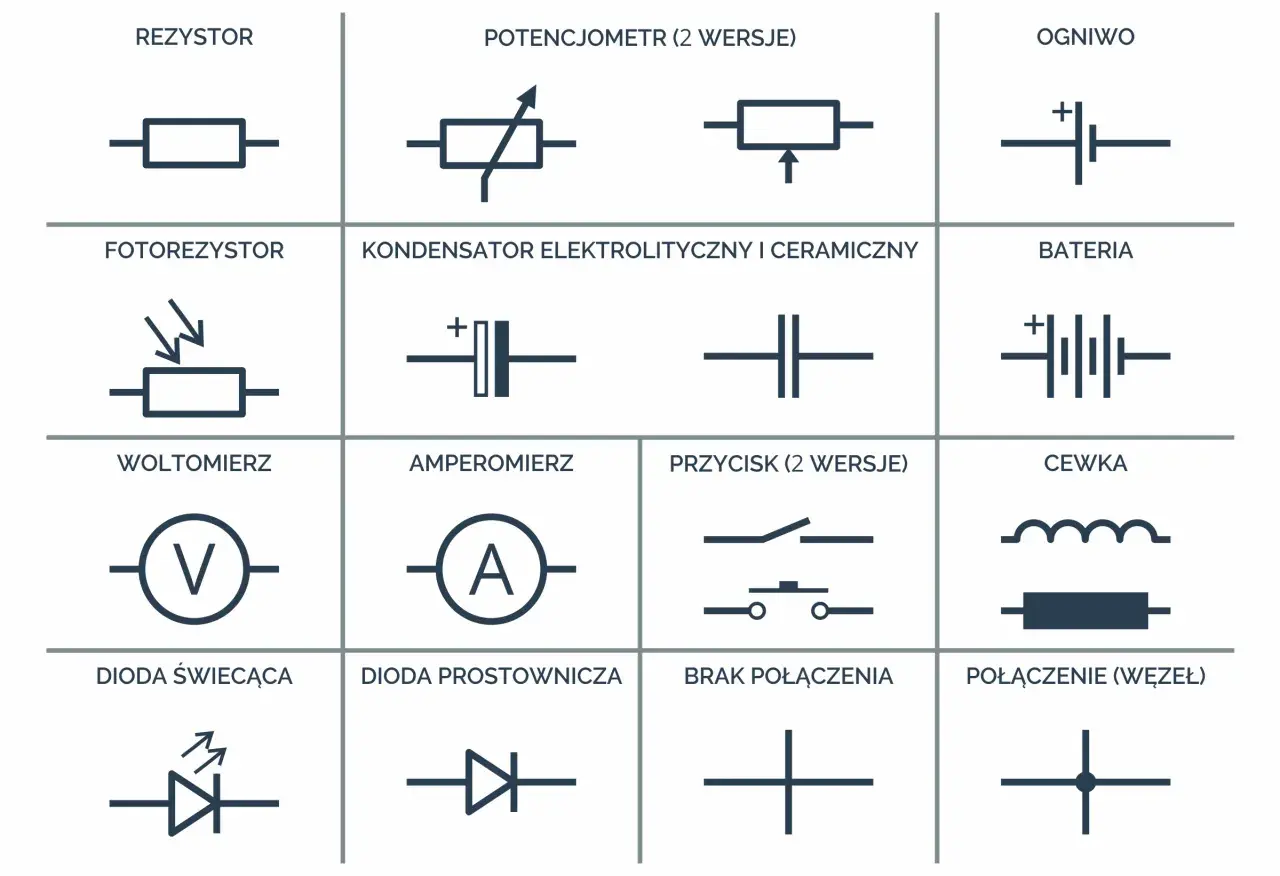

Równie ważne jak same symbole są linie. Kiedy linie się przecinają, kropka oznacza połączenie. Brak kropki zwykle znaczy tylko, że przewody minęły się na rysunku. To drobiazg, ale jeden z tych drobiazgów, które robią różnicę między poprawnym odczytem a błędną diagnozą.
Warto też pamiętać, że linia przerywana nie zawsze oznacza przewód. Często pokazuje związek mechaniczny, wspólną obudowę albo powiązanie funkcjonalne między elementami. Ja traktuję ją jako sygnał: „sprawdź opis, bo to nie musi być tor prądowy”. Kiedy te znaki są już czytelne, można przejść do samej metody czytania obwodu.
Czytaj obwód od zasilania do odbiornika
Najgorszy nawyk, jaki widuję, to skakanie po schemacie bez planu. Ja robię odwrotnie: zaczynam od źródła energii i idę po kolei do odbiornika, bo wtedy cały układ układa się w logiczną historię. Nie ma znaczenia, czy rysunek jest poziomy, pionowy czy rozrzucony na kilku stronach - ważny jest porządek funkcjonalny.
- Najpierw identyfikuję źródło zasilania: sieć, akumulator, generator albo string PV.
- Potem szukam pierwszego elementu odcinającego lub chroniącego obwód: wyłącznika, rozłącznika, bezpiecznika, stycznika.
- Następnie śledzę tor mocy, a osobno tor sterowania, jeśli układ je rozdziela.
- Sprawdzam, gdzie są punkty wspólne, odgałęzienia i zaciski pomocnicze.
- Na końcu porównuję schemat z opisem technicznym, bo to opis często wyjaśnia, po co dany element w ogóle istnieje.
Tu przydaje się jedna zasada, którą powtarzam także początkującym: lewa strona schematu nie zawsze oznacza zasilanie. To częsty skrót myślowy, ale nie reguła. W wielu dokumentacjach logiczny kierunek wynika z numeracji stron, opisów zacisków albo strzałek odniesienia, a nie z samego położenia rysunku.
W układach sterowania tor mocy i tor sterowania bywają narysowane osobno. Dzięki temu łatwiej zrozumieć, co faktycznie zasila silnik, przekaźnik albo falownik, a co tylko wysyła sygnał. Kiedy ten rozdział jest jasny, łatwiej przejść do fotowoltaiki, bo tam taka analiza ma szczególne znaczenie.
W instalacji fotowoltaicznej liczy się kolejność po stronie DC i AC
Przy fotowoltaice schemat czyta się trochę inaczej niż w zwykłej rozdzielni domowej, bo masz dwie logiki naraz: prąd stały po stronie paneli i prąd przemienny po stronie instalacji budynku. Ja zaczynam od stringów, potem sprawdzam falownik, a dopiero później przechodzę do zabezpieczeń AC i punktu przyłączenia do sieci.
Na schemacie PV zwykle szukam takich elementów:
- modułów i stringów, czyli połączeń paneli w łańcuchy,
- rozłącznika DC, który pozwala bezpiecznie odciąć stronę stałą,
- falownika, czyli urządzenia zmieniającego DC na AC,
- zabezpieczeń nadprądowych i przeciwprzepięciowych po stronie DC i AC,
- miejsca przyłączenia do rozdzielni lub sieci budynku,
- licznika lub punktu pomiarowego, jeśli występuje w danej dokumentacji.
Tu szczególnie ważne jest, żeby nie mylić schematu ideowego z montażowym. W PV często widzisz uproszczony rysunek pokazujący drogę energii od modułów do sieci, ale to jeszcze nie znaczy, że masz gotową instrukcję prowadzenia kabli. W praktyce projekt musi jasno wskazywać miejsce przyłączenia mikroinstalacji i sposób wpięcia w instalację obiektu, bo bez tego schemat jest tylko ogólnym szkicem.
Warto też zauważyć napięciową różnicę między stronami układu. W typowych instalacjach domowych po stronie AC mówimy o 230/400 V, natomiast po stronie DC napięcie zależy od liczby modułów w stringu i konfiguracji falownika. To właśnie dlatego w PV tak ważne są oznaczenia biegunowości i poprawna kolejność elementów. Jeśli tu pojawi się błąd, nie da się go „nadrobić” samą intuicją.
Gdy rozumiesz ten podział, łatwiej odsiać błędy, które najczęściej psują odczyt schematu i późniejszy montaż.
Najczęstsze błędy, które zmyliłyby nawet doświadczonego wykonawcę
W praktyce błędy przy czytaniu schematów rzadko wynikają z braku inteligencji. Znacznie częściej to pośpiech, zbyt duża pewność siebie albo praca na nieaktualnym rysunku. Poniżej zebrałem pułapki, które widzę najczęściej.
| Błąd | Co powoduje | Jak się przed nim bronić |
|---|---|---|
| Mylenie schematu ideowego z montażowym | Fałszywe oczekiwania co do układu przewodów i zacisków | Na początku sprawdź typ dokumentu i jego opis |
| Zakładanie, że każde skrzyżowanie linii oznacza połączenie | Błędne wnioski o ciągłości obwodu | Szukaj kropki lub innego jednoznacznego znacznika połączenia |
| Ufanie kolorom zamiast opisom | Pomyłka przy starszych instalacjach albo nietypowych wiązkach | Porównuj kolory z oznaczeniami L, N, PE, PEN i z legendą |
| Pomijanie rewizji dokumentacji | Praca na starej wersji schematu, która nie odpowiada stanowi faktycznemu | Sprawdź numer wydania, datę i oznaczenie zmian |
| Ignorowanie rozdziału między stroną DC i AC | Pomylenie biegunowości, zabezpieczeń i torów przepływu energii | Śledź obwód osobno po stronie stałej i zmiennej |
Ja zawsze powtarzam jedną rzecz: w elektryce nie zgaduje się na podstawie przyzwyczajenia. Przy starszych instalacjach kolory przewodów i skróty potrafią wyglądać inaczej niż w nowych projektach, więc bez legendy łatwo pomylić przewód roboczy z ochronnym albo wziąć skrzyżowanie za połączenie. To właśnie dlatego dokumentację czyta się jak instrukcję, a nie jak obrazek.
Jeśli te pułapki masz już pod kontrolą, zostaje krótka, praktyczna kontrola przed realną pracą.
Trzy kontrole, które robię przed podłączeniem czegokolwiek
Zanim uznam schemat za zrozumiały, sprawdzam trzy rzeczy. To prosty zestaw pytań, ale oszczędza najwięcej czasu i nerwów, zwłaszcza wtedy, gdy dokumentacja dotyczy instalacji PV albo rozbudowanej rozdzielni.
- Gdzie jest źródło i jak je odłączyć? Muszę wiedzieć, skąd bierze się energia i który element odcina ją najpierw.
- Czy rozróżniam tor mocy, sterowania i ochrony? To pozwala zrozumieć, co zasila odbiornik, a co tylko nim steruje albo go zabezpiecza.
- Czy schemat zgadza się z rzeczywistością i ma aktualną wersję? W praktyce to często ważniejsze niż sam układ symboli.
Jeśli po tych trzech kontrolach wszystko nadal jest spójne, schemat przestaje być zbiorem kresek, a staje się czytelną mapą instalacji. Właśnie wtedy czytanie dokumentacji zaczyna działać tak, jak powinno: pomaga uniknąć błędów, szybciej znaleźć usterkę i lepiej zaplanować pracę przy instalacji domowej albo fotowoltaicznej. Jeśli czegoś nie da się jednoznacznie wyjaśnić z rysunku, ja wracam do legendy, opisu technicznego i rewizji dokumentu, bo w elektryce zgadywanie jest zwykle najdroższym skrótem.
