W starych instalacjach elektrycznych kolor żyły bywa pomocą, ale równie często potrafi wprowadzić w błąd. Dlatego rozbieram temat na czynniki pierwsze: pokazuję, jak czytać dawne oznaczenia, czym różnią się od współczesnego standardu i jak bezpiecznie ustalić funkcję przewodu, zanim cokolwiek podłączysz albo wymienisz.
Najważniejsze różnice między dawnymi i współczesnymi oznaczeniami
- Dziś punkt odniesienia jest prosty: żółto-zielony to PE, jasnoniebieski to N, a przewody fazowe mają zwykle brązowy, czarny albo szary kolor.
- W starszych instalacjach kolory nie były tak konsekwentne, a po remontach w jednej puszce potrafią spotkać się przewody z kilku epok.
- W instalacjach dwużyłowych często występuje PEN, czyli przewód ochronno-neutralny łączący funkcję ochronną i neutralną.
- Kolor jest tylko wskazówką. O funkcji przewodu decydują dopiero pomiar, układ obwodu i sposób podłączenia.
- Przy nowym osprzęcie, modernizacji, fotowoltaice albo ładowarce EV nie warto zgadywać na podstawie barwy izolacji.
Jak odróżnić stare kolory kabli elektrycznych od dzisiejszego standardu
Jeżeli mam ocenić starą instalację, najpierw zestawiam to, co widzę, z obecnym punktem odniesienia. W Polsce za podstawę przyjmuje się dziś układ, w którym przewód ochronny ma barwę żółto-zieloną, neutralny jest jasnoniebieski, a fazy oznacza się najczęściej brązowym, czarnym lub szarym kolorem. Taki układ porządkuje instalację i ogranicza pomyłki przy montażu oraz serwisie.
Problem zaczyna się tam, gdzie instalacja była budowana, przerabiana i łatana przez lata. W starszych obwodach nie zawsze istniał osobny przewód PE, a zamiast niego stosowano rozwiązania oparte o PEN. PEN to przewód ochronno-neutralny, czyli jedna żyła pełniąca jednocześnie funkcję ochronną i neutralną. W praktyce oznacza to, że sam kolor nie wystarczy, by stwierdzić, czy dany przewód jest bezpieczny do podłączenia pod bolcem albo pod zacisk neutralny.
| Funkcja | Obecny standard | Co to znaczy w praktyce |
|---|---|---|
| Przewód ochronny | Żółto-zielony | Służy do ochrony przeciwporażeniowej i nie powinien być używany jako faza. |
| Przewód neutralny | Jasnoniebieski | Stanowi punkt odniesienia dla obwodu, ale w starych instalacjach bywał spotykany także w innych układach. |
| Przewody fazowe | Brązowy, czarny, szary | To żyły robocze, na których pojawia się napięcie względem neutralnego i ochronnego. |
To właśnie ta różnica między obecnym standardem a dawnymi praktykami sprawia, że przy starszym okablowaniu trzeba czytać instalację warstwa po warstwie, a nie tylko patrzeć na barwę izolacji. Z tego miejsca łatwo przejść do tego, jakie kolory naprawdę można spotkać w starszych przewodach.

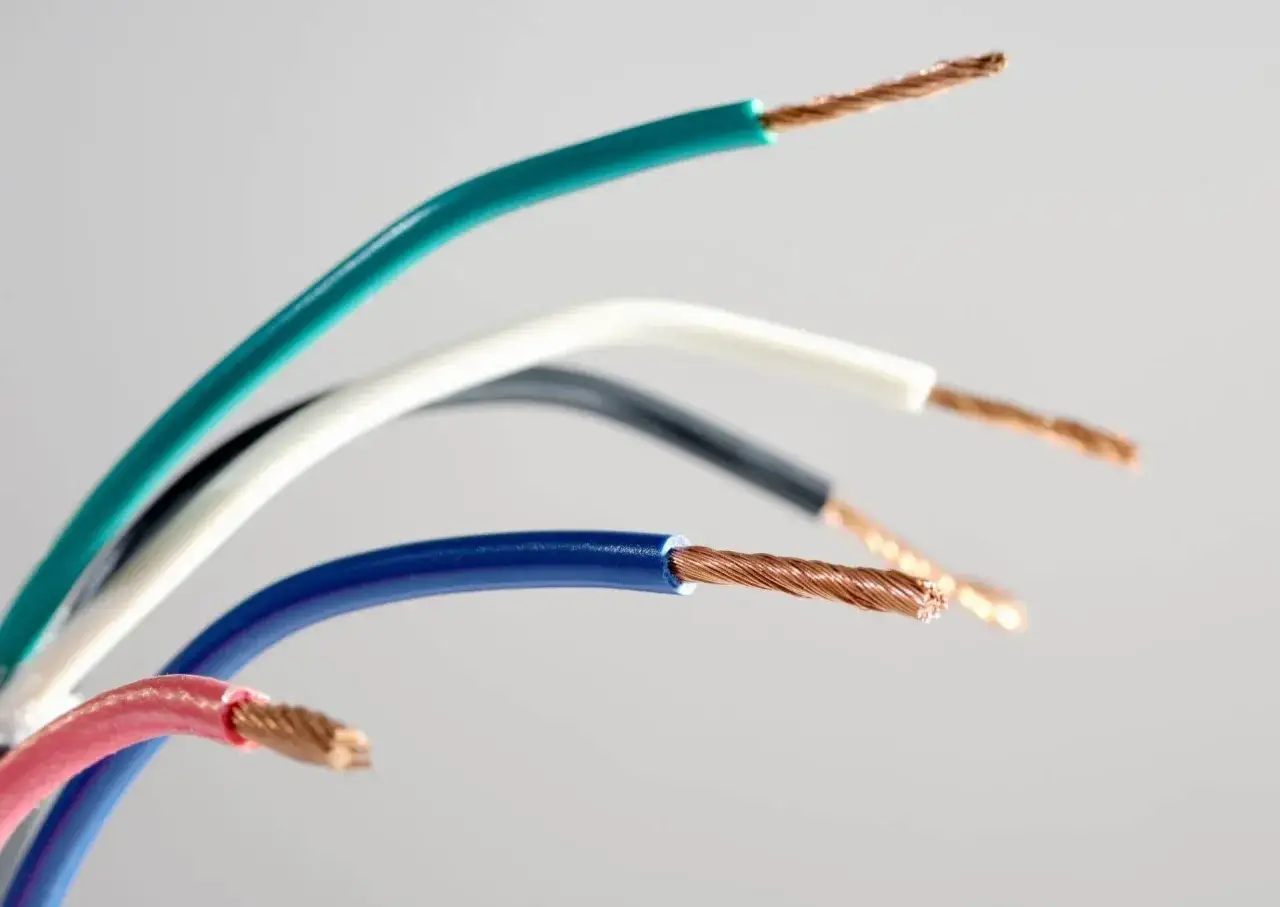

Jakie kolory spotyka się w starszych instalacjach
W starszych mieszkaniach i domach najczęściej widzę mieszankę barw, która nie trzyma się jednego porządku. Jedna część obwodu może być poprawnie oznaczona, a druga już po remoncie albo po naprawie wykonanej „na szybko”. Dlatego dawnych kolorów nie czytam jak sztywnego kodu, tylko jak trop, który trzeba potwierdzić pomiarem.
| Kolor lub zestaw kolorów | Najczęstszy trop w starszej instalacji | Na co zwracam uwagę |
|---|---|---|
| Czarny | Najczęściej faza | Nie zakładam tego bez sprawdzenia, bo w modernizowanych obwodach mógł zostać użyty inaczej. |
| Czerwony | Faza albo przewód łączeniowy w oświetleniu | W starych układach mógł pełnić różne funkcje, więc sam kolor niczego nie przesądza. |
| Biały | Czasem neutralny, czasem przewód roboczy | Po latach i po przeróbkach bywa całkowicie oderwany od pierwotnego przeznaczenia. |
| Niebieski | Często neutralny | W starszych lub naprawianych instalacjach nie traktuję go automatycznie jako N, dopóki nie sprawdzę obwodu. |
| Zielony, żółty, zielono-żółty | Ochronny albo element dawnego zerowania | Jeśli przewód występuje w starym układzie, sprawdzam, czy to rzeczywiście PE, czy raczej stary PEN. |
| Brak osobnego PE | Układ dwużyłowy | To sygnał, że ochrona przeciwporażeniowa może opierać się na starszym rozwiązaniu i wymaga dokładniejszej oceny. |
Najważniejsza obserwacja jest prosta: w starych instalacjach kolor bywa tylko historycznym śladem, a nie gwarancją funkcji. To dlatego przechodzę teraz do bezpiecznej identyfikacji, bo właśnie tu najłatwiej o błąd.
Jak bezpiecznie ustalić, co jest czym
Przy rozpoznawaniu przewodów nie zaczynam od zgadywania. Najpierw wyłączam obwód w rozdzielnicy, potem sprawdzam brak napięcia, a dopiero później analizuję funkcję żył. To brzmi banalnie, ale w praktyce właśnie ten porządek najczęściej ratuje przed pomyłką.
- Wyłączam zasilanie właściwego obwodu, a nie całego domu „na wszelki wypadek”, jeśli nie jest to konieczne.
- Sprawdzam brak napięcia miernikiem dwubiegunowym. Próbnik neonowy traktuję tylko pomocniczo, bo przy długich przewodach może pokazać napięcie fantomowe, czyli pozorne wskazanie wynikające z indukcji.
- Patrzę, czy w obwodzie istnieje osobny PE, czy wspólny PEN, czy też instalacja działa jeszcze w starym układzie dwużyłowym.
- Jeżeli przewody są odłączone, identyfikuję je po ciągłości i po dojściu do punktu odniesienia, zamiast ufać wyłącznie barwie izolacji.
- Po ustaleniu funkcji przewodów oznaczam je trwale, najlepiej koszulką, opisem albo zdjęciem dokumentacyjnym przed demontażem.
- Jeśli wynik nadal jest niejednoznaczny, nie zgaduję. Wtedy zlecam pomiar elektrykowi z uprawnieniami.
Ja sam najbardziej nie ufam sytuacjom, w których ktoś „na oko” uznał, że niebieski to na pewno neutralny, a zielony to na pewno ochronny. Z tej ufności biorą się później najgorsze błędy, dlatego kolejna sekcja pokazuje właśnie typowe pułapki.
Najczęstsze błędy przy rozpoznawaniu barw
- Zakładanie, że niebieski zawsze oznacza N - w starej albo przerabianej instalacji ktoś mógł wykorzystać go inaczej.
- Ufanie, że żółto-zielony zawsze jest w pełni poprawnym PE - w starszych układach może to być ślad dawnego zerowania albo błędnego oznaczenia.
- Myślenie, że ten sam kolor w całym mieszkaniu ma tę samą funkcję - po remontach i naprawach to założenie często się nie broni.
- Odczytywanie koloru bez sprawdzenia punktu podłączenia - przewód między łącznikiem a lampą może mieć inną funkcję niż sugeruje barwa.
- Opieranie się tylko na jednej metodzie - sam kolor, sam próbnik albo sama pamięć poprzedniego właściciela nie wystarczą.
- Pomijanie stanu technicznego przewodu - krucha izolacja, ślady przegrzania i aluminium są ważniejsze niż sam odcień żyły.
W praktyce największy problem nie leży w kolorze, tylko w tym, że stara instalacja bywa zlepkiem kilku standardów. Gdy do gry wchodzą nowe urządzenia, modernizacja staje się już nie tylko wygodą, ale i rozsądnym krokiem.
Kiedy sama identyfikacja nie wystarczy i trzeba myśleć o modernizacji
Są sytuacje, w których rozpoznanie przewodów to za mało. Jeśli instalacja ma zasilić nowe gniazdo, mocniejsze urządzenie, falownik fotowoltaiczny, magazyn energii albo ładowarkę EV, patrzę nie tylko na kolory, ale na cały układ ochrony. W takich miejscach błędny PE, niepewny PEN albo brak wyraźnego rozdziału torów przewodzenia potrafią mieć realne konsekwencje.
| Sytuacja | Co robię | Dlaczego to ma znaczenie |
|---|---|---|
| Obwód dwużyłowy bez osobnego PE | Weryfikuję ochronę i rozważam modernizację | Brakuje pełnego, współczesnego toru ochronnego. |
| Przewody są aluminiowe, kruche albo przegrzane | Nie ograniczam się do identyfikacji kolorów | Stan techniczny jest ważniejszy niż barwa izolacji. |
| Montowane są urządzenia o większej mocy | Sprawdzam przekrój, zabezpieczenia i uziemienie | Stara linia może nie być przygotowana na nowe obciążenie. |
| Do instalacji dochodzi fotowoltaika, magazyn energii lub ładowarka EV | Weryfikuję układ TN-C, TN-S albo TN-C-S oraz ochronę różnicowoprądową | Tu błąd w identyfikacji przewodów może zakłócić działanie zabezpieczeń. |
| Kolory są sprzeczne, a dokumentacji brak | Robię ponowną identyfikację i opisuję obwody | Bez tego każdy kolejny serwis będzie ryzykowniejszy. |
RCD, czyli wyłącznik różnicowoprądowy, działa dobrze tylko wtedy, gdy instalacja ma poprawnie zorganizowany tor ochronny. Jeśli ten warunek nie jest spełniony, sama wymiana osprzętu nie rozwiązuje problemu. Z tego powodu przy modernizacji wolę myśleć o instalacji jako o całości, a nie o pojedynczym przewodzie.
Co zapamiętać przed remontem i wymianą osprzętu
Najkrótsza i najbardziej praktyczna zasada brzmi tak: kolor w starej instalacji jest wskazówką, nie dowodem. Jeśli widzę mieszankę barw, brak osobnego PE albo ślady przeróbek, najpierw sprawdzam obwód, a dopiero potem decyduję, co da się bezpiecznie podłączyć.
Przy remoncie, montażu nowych gniazd albo podłączaniu urządzeń związanych z fotowoltaiką dobrze jest od razu opisać przewody i uporządkować obwody. To niewielki wysiłek na starcie, ale zwykle oszczędza dużo czasu przy każdej kolejnej pracy w instalacji i zmniejsza ryzyko kosztownego błędu.
