Łączenie przewodów bez lutownicy ma sens wtedy, gdy liczy się czas, pewny styk i możliwość późniejszej poprawki. Gdy trzeba szybko rozwiązać problem jak połączyć kable bez lutowania, najważniejsze jest dopasowanie metody do przewodu i miejsca montażu, a nie szukanie jednego uniwersalnego triku. W praktyce najlepiej sprawdzają się złączki dźwigniowe, konektory zaciskane oraz tulejki kablowe dobrane do konkretnego zacisku.
Najkrótsza droga do pewnego połączenia zależy od typu przewodu i warunków pracy
- Do instalacji domowych i puszek najczęściej wybieram złączki dźwigniowe lub sprężynowe, bo są szybkie i przewidywalne.
- Do auta, ogrodu i połączeń narażonych na wilgoć lepiej sprawdzają się konektory zaciskane, najlepiej z koszulką termokurczliwą.
- Do linki pod zacisk śrubowy zakładam tulejkę kablową, bo stabilizuje żyły i poprawia kontakt.
- Samo skręcenie i taśma to zwykle zły pomysł, szczególnie przy drganiach, obciążeniu i w puszce bez miejsca.
- Przy PV i innych obwodach DC używam rozwiązań przewidzianych do danego systemu, a nie przypadkowych złączek z szuflady.
Które sposoby łączenia bez lutowania mają sens
Nie każde połączenie przewodów powinno wyglądać tak samo. Ja patrzę na trzy rzeczy: czy przewód jest sztywny, czy linkowy, czy połączenie ma zostać w ścianie, czy pracuje na zewnątrz, oraz jak duży prąd ma przez nie płynąć. To od razu zawęża wybór i oszczędza błędów.
| Metoda | Kiedy ją wybieram | Co daje | Na co uważać |
|---|---|---|---|
| Złączka dźwigniowa lub sprężynowa | Puszki, oprawy, oświetlenie LED, typowe instalacje 230 V | Szybki montaż, dobry styk, możliwość rozpięcia połączenia | Trzeba dobrać przekrój i długość odizolowania do konkretnego modelu |
| Konektor zaciskany | Auto, przyczepy, niskie napięcia, miejsca narażone na drgania | Mocne połączenie mechaniczne, dobra odporność połączenia | Wymaga właściwej zaciskarki i poprawnego rozmiaru konektora |
| Konektor termokurczliwy | Wilgoć, ogród, łódź, złącza narażone na brud i korozję | Lepsza szczelność i odciążenie przewodu | Trzeba grzać równomiernie i nie przegrzać izolacji |
| Tulejka kablowa | Linka w zacisku śrubowym lub sprężynowym | Porządkuje żyły i zmniejsza ryzyko „rozjechania się” drutów | To nie jest metoda łączenia dwóch kabli, tylko zakończenia jednego przewodu |
| Złączka IDC lub żelowa | Telekomunikacja, alarmy, drobne obwody niskonapięciowe | Mały gabaryt, szybki montaż, dobra ochrona przed wilgocią | Nie jest to rozwiązanie do wszystkiego, zwłaszcza nie do przypadkowej instalacji mocy |
W instalacjach domowych najczęściej wygrywa złączka dźwigniowa, bo daje czyste, powtarzalne połączenie i nie wymaga walki z przewodem. Z kolei konektor zaciskany ma sens tam, gdzie połączenie ma pracować w trudniejszych warunkach i być odporne na wibracje. Ta różnica jest ważna, bo później decyduje nie tylko sam typ złączki, ale też to, gdzie i jak ją zamkniesz.
Jak dobrać metodę do przewodu i warunków pracy
Ja zwykle zaczynam od odpowiedzi na proste pytanie: czy łączę przewód w instalacji stałej, czy robię naprawę albo przedłużenie w urządzeniu. Jeśli połączenie ma zostać w puszce, wybieram rozwiązanie, które da się łatwo skontrolować i które mieści się w ograniczonej przestrzeni. Jeśli przewód pracuje na zewnątrz, pod maską auta albo przy urządzeniu narażonym na ruch, priorytetem staje się wytrzymałość mechaniczna i odporność na wilgoć.
| Sytuacja | Mój wybór | Dlaczego właśnie to |
|---|---|---|
| Typowa puszka w domu | Złączka dźwigniowa | Szybki montaż, dobry styk, łatwa kontrola połączenia |
| Linka pod zacisk śrubowy | Tulejka kablowa | Żyły nie rozchodzą się pod śrubą i połączenie jest stabilniejsze |
| Auto, przyczepa, naprawa przewodu w ruchu | Konektor zaciskany lub termokurczliwy | Lepiej znosi drgania i okresowe przeciążenia mechaniczne |
| Oświetlenie ogrodowe, skrzynka na zewnątrz | Połączenie zaciskane z ochroną przed wilgocią | Mniejsza szansa na korozję i problemy po pierwszym deszczu |
| Instalacja fotowoltaiczna lub obwód DC | Rozwiązanie systemowe przewidziane przez producenta | W DC słaby styk jest groźniejszy, bo łatwiej o grzanie i łuk elektryczny |
W praktyce największą pułapką jest mieszanie różnych typów żył i liczenie, że „jakoś to będzie”. Przewód linkowy, przewód sztywny, mały przekrój i duży prąd to nie jest ten sam problem. Jeżeli jeszcze dochodzi aluminium albo połączenie miedzi z aluminium, nie improwizuję, tylko szukam złączki przeznaczonej do takiego zestawu. To właśnie dobór metody, a nie sama szybkość pracy, robi największą różnicę.
Jak wykonać połączenie krok po kroku
Najbezpieczniej myśleć o tym jak o małym procesie, nie o jednorazowym ruchu ręką. Dobre połączenie zaczyna się od przygotowania przewodu, a kończy na prostym teście mechanicznej pewności. Jeśli któryś krok pominiesz, nawet dobra złączka nie uratuje efektu.
Połączenie na złączce dźwigniowej
- Odłącz zasilanie i sprawdź brak napięcia odpowiednim miernikiem, nie tylko „na oko”.
- Odetnij uszkodzony lub nadpalony fragment przewodu, jeśli taki występuje.
- Odizoluj żyłę na długość zalecaną przez producenta złączki, zwykle kilka do kilkunastu milimetrów.
- Otwórz dźwignię, wsuwaj przewód do oporu i zamknij dźwignię do końca.
- Wykonaj krótki test pociągnięcia, żeby sprawdzić, czy żyła nie wychodzi z zacisku.
- Ułóż połączenie tak, by nie było naprężone i nie było zgniecione przez pokrywę puszki.
Przeczytaj również: Kurs elektryka ile trwa? Poznaj czas nauki i dostępne opcje
Połączenie na konektorze zaciskanym
- Dobierz konektor do przekroju przewodu i do rodzaju izolacji.
- Odizoluj końce na długość zgodną z tuleją konektora.
- Włóż przewody do końca, tak aby część metalowa objęła żyłę, a izolacja weszła w strefę odciążenia.
- Zaciskaj narzędziem przeznaczonym do tego typu konektorów, najlepiej jednym pełnym ruchem.
- Jeśli używasz wersji termokurczliwej, podgrzej koszulkę równomiernie, aż szczelnie obejmie połączenie.
- Sprawdź, czy połączenie nie obraca się i nie wysuwa przy lekkim szarpnięciu.
Jeśli podłączasz linkę do zacisku śrubowego, zamiast łączyć ją z innym przewodem za pomocą przypadkowego obejścia, zakładam tulejkę kablową. To drobna rzecz, ale właśnie ona często decyduje o tym, czy po kilku miesiącach zacisk nadal trzyma, czy zaczyna się grzać i luzować. W oświetleniu LED, sterownikach i drobnej automatyce takie dopracowanie naprawdę się opłaca.
Najczęstsze błędy, które psują połączenie
Większość problemów nie wynika z samej złączki, tylko z pośpiechu albo złego doboru elementu. To dobre miejsce, żeby zatrzymać się na chwilę i zobaczyć, co zwykle psuje efekt.
- Zbyt mały lub zbyt duży przekrój przewodu względem złączki. Jeśli zakres się nie zgadza, kontakt bywa słaby albo przewód w ogóle nie siedzi pewnie.
- Za długie odizolowanie. Goła żyła może zostać poza zaciskiem i narobić problemów w puszce.
- Za krótkie odizolowanie. Izolacja wchodzi w strefę styku i połączenie nie łapie całej żyły.
- Skręcanie przewodów bez zacisku. To wygląda na szybkie rozwiązanie, ale pod obciążeniem i po czasie zwykle wychodzi słabo.

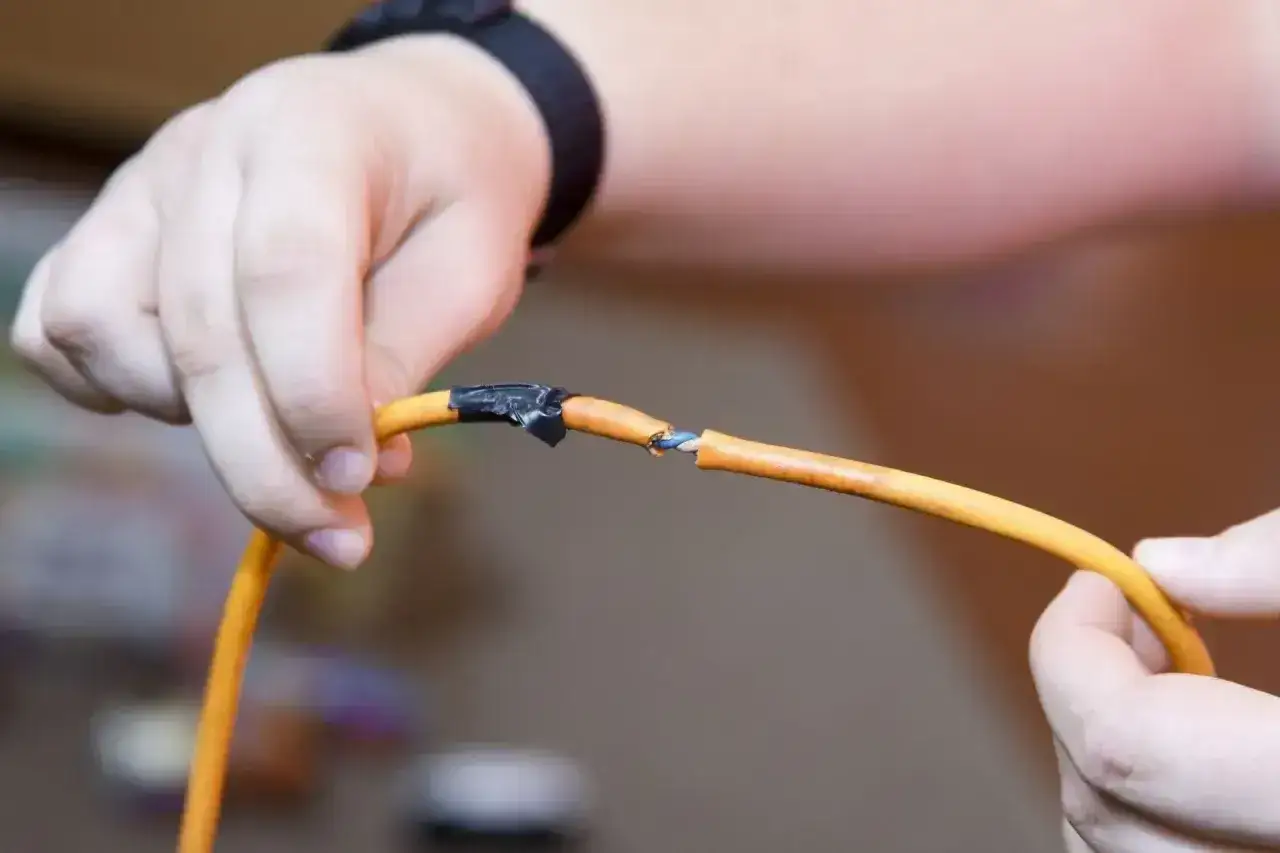

- Sama taśma izolacyjna zamiast złączki. Taśma nie zapewnia pewnego połączenia mechanicznego.
- Brak testu pociągnięcia. Jeśli przewód da się wysunąć ręką, w ścianie też długo nie wytrzyma.
- Upychanie połączenia na siłę. Zgnieciona złączka i naprężony przewód szybciej się grzeją i rozluźniają.
- Łączenie przewodów w wilgoci bez ochrony. Korozja nie wybacza półśrodków.
Warto też pamiętać o temperaturze i drganiach. Złącze, które działa w suchym pokoju, może zawieść w obudowie zasilacza, w aucie albo przy urządzeniu pracującym ciągle. Dlatego w następnym kroku zawsze patrzę nie tylko na sam styk, ale też na warunki, w jakich połączenie ma przeżyć najbliższe lata.
Kiedy lepiej nie robić tego samemu
Są sytuacje, w których bezpieczniej jest zatrzymać się i wybrać rozwiązanie systemowe albo poprosić elektryka. Nie chodzi o straszenie, tylko o rozsądne granice domowego montażu.
- Gdy połączenie ma trafić do stałej instalacji 230 V i nie masz pewności co do obciążenia obwodu.
- Gdy przewody pracują w wysokiej temperaturze, przy silnych wibracjach albo w miejscu trudnym do serwisowania.
- Gdy masz do czynienia z obwodem DC o większej mocy, na przykład w fotowoltaice, magazynie energii lub układzie zasilania awaryjnego.
- Gdy pojawia się aluminium albo mieszanie aluminium z miedzią bez złączki do takiego zastosowania.
- Gdy widać nadpalenie, przebarwienia lub stopioną izolację, bo to zwykle oznacza coś więcej niż zwykłą usterkę połączenia.
Przy instalacjach fotowoltaicznych szczególnie pilnuję, by nie zastępować złączy przewidzianych przez producenta przypadkową szybkozłączką. Tu liczy się nie tylko przewodzenie, ale też odporność na warunki zewnętrzne, UV i stabilność połączenia pod obciążeniem. W takich układach oszczędność na złym elemencie potrafi być pozorna.
Co trzymam pod ręką, gdy połączenie ma działać długo
Jeżeli mam zrobić takie połączenie porządnie, przygotowuję zestaw, który pozwala mi nie improwizować w połowie pracy. To nie musi być rozbudowany warsztat, ale kilka rzeczy naprawdę robi różnicę.
- ściągacz izolacji z regulacją, żeby nie uszkadzać żyły;
- złączki dźwigniowe w kilku wersjach, najczęściej 2-, 3- i 5-polowe;
- zaciskarkę do konektorów, jeśli pracuję z połączeniami zaciskanymi;
- tulejki kablowe dobrane do najczęściej używanych przekrojów;
- mierznik napięcia lub multimetr do potwierdzenia braku zasilania;
- puszkę, odciążenie przewodu i opaski, jeśli połączenie ma zostać w zamkniętej przestrzeni;
- konektory termokurczliwe, gdy miejsce pracy może mieć kontakt z wilgocią lub brudem.
Gdybym miał zostawić jedną praktyczną zasadę, byłaby prosta: nie szukam „najlepszego” sposobu w oderwaniu od sytuacji, tylko wybieram rozwiązanie dopasowane do przewodu, obciążenia i miejsca montażu. Wtedy łączenie bez lutownicy jest szybkie, czyste i naprawdę trwałe, a nie tylko wygodne na chwilę.
