W domowej instalacji gniazda nie powinny działać jak prowizoryczny łańcuch połączeń. Liczy się połączenie równoległe, poprawne zabezpieczenia i sensowny podział obwodów, bo od tego zależą wygoda, bezpieczeństwo i trwałość osprzętu. W tym tekście wyjaśniam, co naprawdę oznacza mostkowanie gniazdka, kiedy to pojęcie bywa mylone z zerowaniem, jak wygląda poprawny układ połączeń i na jakie błędy zwracam uwagę w pierwszej kolejności.
Najważniejsze informacje w skrócie
- W instalacji mieszkaniowej gniazda łączy się równolegle, a nie szeregowo.
- W starych układach TN-C spotykało się mostek między PEN a stykiem ochronnym, ale to nie jest uniwersalna metoda do powtarzania.
- W nowoczesnych instalacjach przewody PE i N prowadzi się oddzielnie, a punkt rozdziału robi się w rozdzielnicy, nie w gnieździe.
- Typowy obwód gniazd w mieszkaniu projektuje się tak, by wytrzymał realne obciążenie, a nie tylko „żeby działało”.
- Najwięcej problemów robią luźne zaciski, zbyt duże obciążenie jednego obwodu i przypadkowe mostki wykonane bez znajomości układu sieci.
Co naprawdę oznacza mostkowanie gniazdka
To pojęcie jest używane w dwóch różnych znaczeniach, a to właśnie stąd biorą się nieporozumienia. Z jednej strony chodzi o dawne zerowanie, czyli połączenie przewodu ochronno-neutralnego PEN ze stykiem ochronnym w gnieździe. Z drugiej strony ktoś może mieć na myśli zwykłe dołączenie kolejnego gniazda do tego samego obwodu, czyli połączenie równoległe.
W nowoczesnej instalacji domowej drugi wariant jest tym właściwym. Gniazda dostają to samo napięcie 230 V, a prąd rozdziela się między odbiorniki według ich zapotrzebowania. W starym, dwuprzewodowym układzie TN-C sytuacja była inna, ale dziś nie traktuję takiego mostka jako „sprytnego skrótu”, tylko jako rozwiązanie zależne od konkretnego układu sieci i stanu instalacji.
Jeżeli ktoś mówi o mostkowaniu, ja najpierw pytam nie o sam kontakt, tylko o całą instalację: ile jest żył, gdzie jest rozdział PEN, czy działa ochrona różnicowoprądowa i czy obwód był modernizowany. Bez tego łatwo pomylić poprawne połączenie z ryzykowną prowizorką. To prowadzi wprost do pytania, dlaczego w ogóle gniazda łączy się równolegle.
Dlaczego gniazda łączy się równolegle, a nie szeregowo
Połączenie równoległe daje każdemu gniazdu pełne napięcie sieciowe. To ważne, bo czajnik, laptop, ładowarka czy odkurzacz mają pracować normalnie niezależnie od tego, co jest podłączone do sąsiedniego punktu. W szeregu napięcie rozkładałoby się między odbiorniki, a każde dodatkowe urządzenie zmieniało zachowanie całego układu.
| Cecha | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Napięcie na gnieździe | Zmienia się zależnie od liczby odbiorników | Każdy punkt ma standardowe 230 V |
| Wpływ jednego urządzenia na drugie | Duży, często nieprzewidywalny | Niewielki, jeśli obwód jest poprawnie wykonany |
| Awaria jednego punktu | Może wyłączyć cały ciąg | Nie musi blokować pozostałych gniazd |
| Zastosowanie w domu | Praktycznie brak | Standard dla gniazd wtyczkowych |
Z mojego punktu widzenia ta zasada jest fundamentalna: w instalacji nie szukam „jak najkrótszej drogi” dla przewodu, tylko takiego układu, który zachowa stabilność przy zmiennym obciążeniu. W praktyce to właśnie równoległe zasilanie pozwala korzystać z kilku urządzeń jednocześnie bez dziwnych spadków napięcia i bez uzależnienia jednego gniazda od drugiego.
Warto też pamiętać, że w podwójnych gniazdach część połączeń jest fabrycznie wspólna. To nie jest zachęta do improwizacji, tylko przykład, że poprawny układ ma być przewidziany konstrukcyjnie, a nie „dorobiony” przypadkowym mostkiem.
Skoro wiemy już, jak działa zasada, trzeba przejść do tego, co w instalacji ma największe znaczenie praktyczne: jakości przewodów, zacisków i zabezpieczeń.

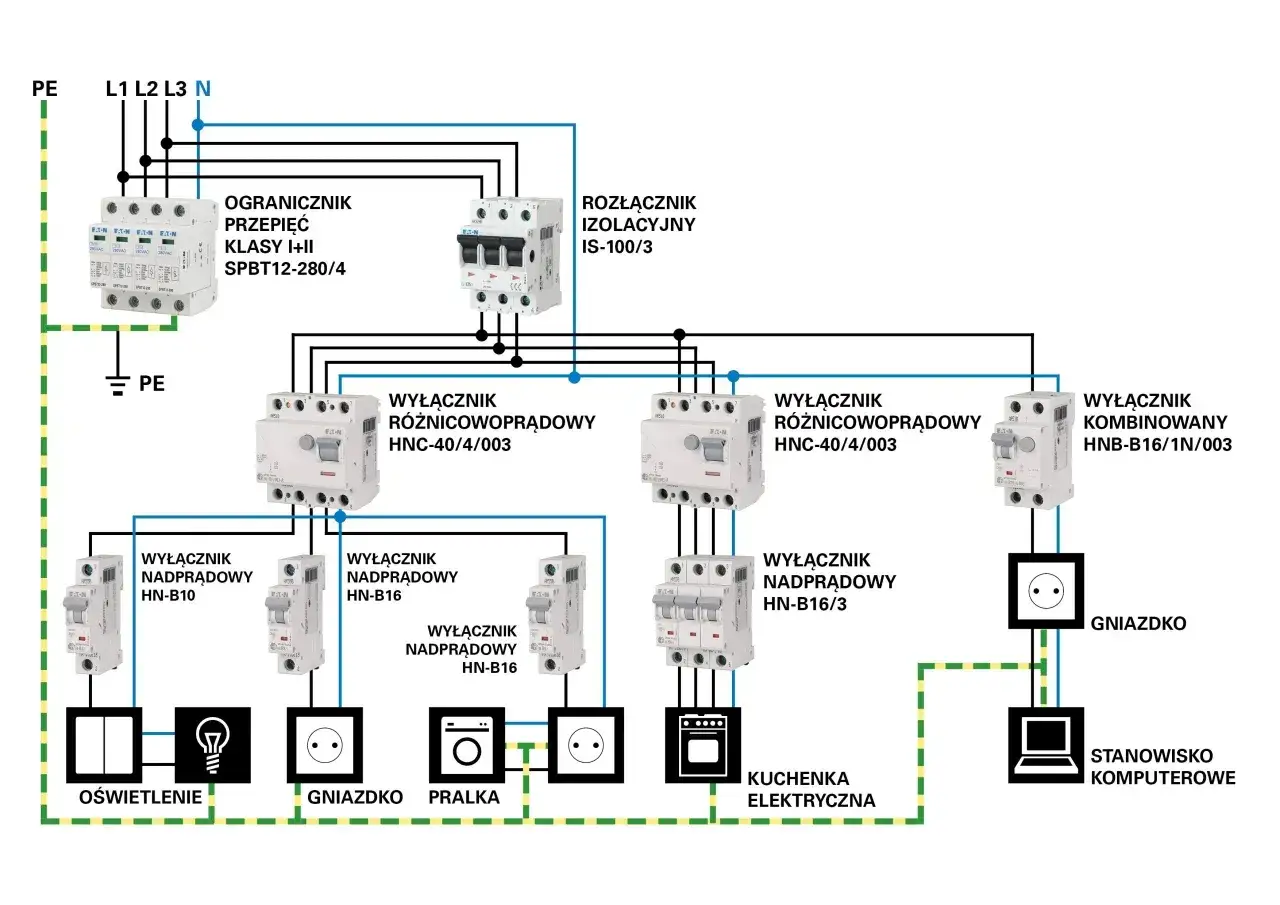

Jak wygląda poprawny obwód gniazd w praktyce
W dobrze zaprojektowanym obwodzie gniazd nie chodzi o sam fakt, że prąd „dochodzi”. Liczy się to, czy każdy punkt ma stałe zasilanie, ochronę i zapas na typowe obciążenie. W mieszkaniu najczęściej spotkasz obwody prowadzone przewodem miedzianym 3x2,5 mm² i zabezpieczone wyłącznikiem nadprądowym 16 A, ale konkret zawsze zależy od projektu, długości linii i sposobu ułożenia kabli.
Przewody i zaciski
Przewód fazowy L, neutralny N i ochronny PE muszą być prowadzone tak, by nie dało się pomylić ich roli. PE jest przewodem ochronnym, więc nie powinien służyć do zasilania odbiorników, a żółto-zielonego oznaczenia nie wolno wykorzystywać do niczego innego. Równie ważne są zaciski: w praktyce lepiej mieć jedno porządne, przewidziane przez producenta połączenie niż dwa „prawie dobre” przewody upchnięte pod jeden śrubowy zacisk.

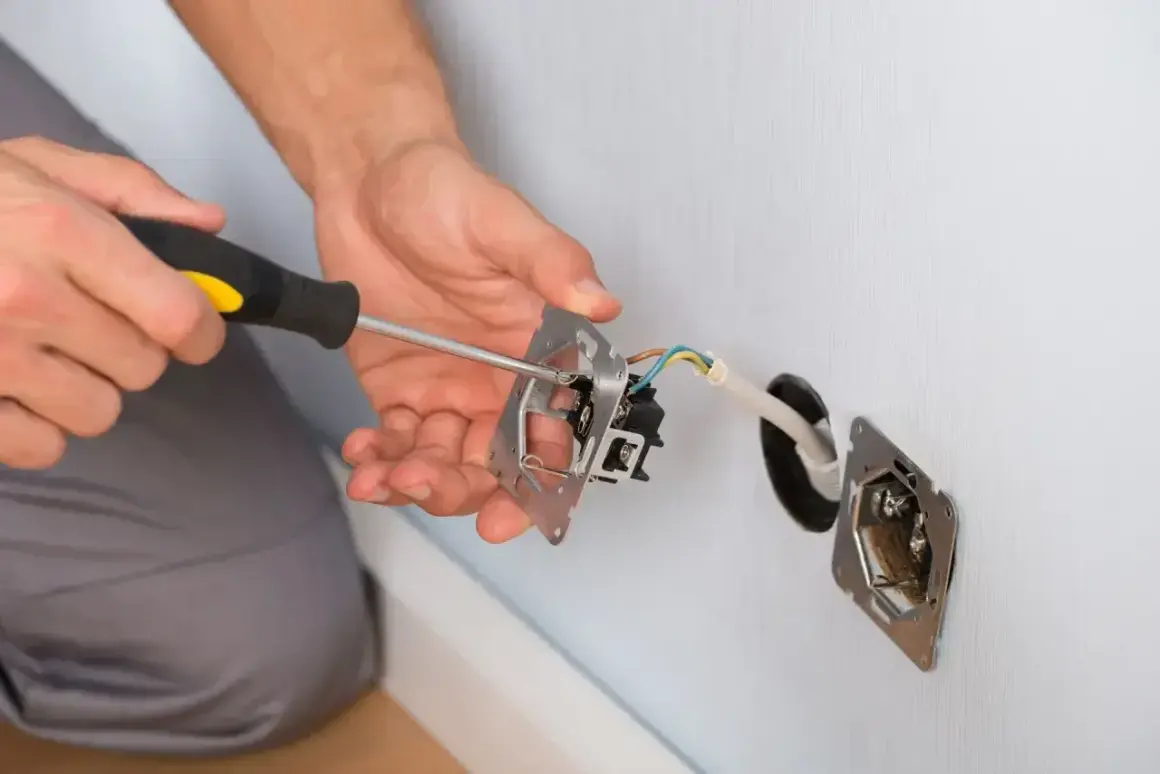

Łączenie przelotowe
Jeśli gniazda są zasilane dalej, połączenie robi się w sposób przelotowy, z zachowaniem ciągłości PE i z użyciem elementów przeznaczonych do pracy w puszce lub osprzęcie. Nie skręcam żył na siłę i nie polegam na prowizorycznych lutach tam, gdzie połączenie ma być trwałe, dostępne do serwisu i odporne na nagrzewanie. To właśnie tu najczęściej wychodzą błędy montażowe, których nie widać po założeniu ramki.
Co sprawdza się po montażu
RCD, czyli wyłącznik różnicowoprądowy, reaguje na upływ prądu, ale nie zastępuje poprawnego montażu. Po wykonaniu obwodu trzeba sprawdzić nie tylko sam fakt zasilania, lecz także parametry ochronne i mechanikę zacisków.
- ciągłość przewodu ochronnego PE,
- impedancję pętli zwarcia,
- rezystancję izolacji,
- działanie wyłącznika różnicowoprądowego, zwykle 30 mA w obwodach chronionych dodatkowo,
- pewność mechanicznego trzymania przewodów w zaciskach.
Impedancja pętli zwarcia mówi, czy zabezpieczenie odetnie zasilanie wystarczająco szybko, a rezystancja izolacji pokazuje, czy żyły nie mają niepożądanych upływów między sobą i do otoczenia. Te pomiary nie są ozdobą protokołu. One pokazują, czy obwód zadziała w chwili awarii, a nie tylko w dniu odbioru. I właśnie dlatego poprawny montaż gniazd zaczyna się od projektu, a kończy na pomiarach. Następny problem pojawia się wtedy, gdy ktoś próbuje ten porządek obejść albo uprościć.
Najczęstsze błędy, które robią z gniazda słaby punkt instalacji
Najgorsze awarie w gniazdach nie biorą się zwykle z jednego dramatycznego błędu, tylko z kilku drobnych skrótów, które razem tworzą ryzyko. Właśnie dlatego patrzę na takie połączenia nie jak na detal, ale jak na fragment całego obwodu, który musi znosić obciążenie przez lata.
| Błąd | Co się dzieje | Dlaczego to groźne |
|---|---|---|
| Łączenie szeregowe zamiast równoległego | Gniazda zaczynają zależeć jedno od drugiego | Pojawiają się spadki napięcia i losowe awarie |
| Mostek PE-N w złym układzie sieci | Ochrona przestaje działać tak, jak powinna | To szczególnie ryzykowne w układach TT i przy RCD |
| Za mały przekrój przewodu | Przewody i zaciski się grzeją | Rośnie ryzyko stopienia izolacji i nadpaleń |
| Luźny zacisk | Powstaje iskrzenie i lokalne nagrzewanie | Najpierw widać przebarwienie, potem uszkodzenie osprzętu |
| Wiele mocnych odbiorników na jednym obwodzie | Zabezpieczenie wybija albo instalacja pracuje na granicy | Pralka, czajnik, piekarnik czy grzejnik potrafią przeciążyć linię szybciej, niż się wydaje |
Do tego dorzuciłbym jeszcze jeden błąd, który w mieszkaniach widzę częściej, niż powinienem: traktowanie przedłużacza jak stałego elementu instalacji. To wygodne na chwilę, ale maskuje problem z liczbą gniazd, zasięgiem obwodu i realnym poborem mocy. W efekcie użytkownik ma wrażenie, że „wszystko działa”, dopóki nie zacznie się grzanie wtyczki albo wybicie zabezpieczenia.
Jeżeli instalacja ma już swoje lata, taki objaw zwykle nie jest przypadkiem. To sygnał, że trzeba przyjrzeć się całej gałęzi, a nie tylko jednemu punktowi.
Stara instalacja TN-C wymaga ostrożności
W starszych budynkach nadal trafiają się instalacje TN-C z przewodem PEN, w których dawniej stosowano zerowanie w gniazdach. Problem polega na tym, że ktoś patrzy na stary schemat i chce go bezrefleksyjnie powtórzyć, choć układ sieci, stan przewodów albo obecność RCD mogą już być zupełnie inne. W polskich warunkach technicznych obowiązuje dziś oddzielny przewód ochronny i neutralny w obwodach rozdzielczych i odbiorczych, więc mostek nie może być robiony „z rozpędu”.
Najbardziej ryzykowna sytuacja to taka, w której ktoś widzi dwa przewody w ścianie i zakłada, że wystarczy połączyć bolec z neutralnym. Jeśli układ nie jest TN-C albo jeśli rozdział PEN został wykonany wcześniej w rozdzielnicy, taki zabieg może dać złudne poczucie bezpieczeństwa, a w praktyce pogorszyć ochronę. Z punktu widzenia bezpieczeństwa nie ma tu miejsca na zgadywanie.
Przeczytaj również: Ile zarabia inżynier elektryk? Sprawdź, co wpływa na wynagrodzenie
Kiedy to już sygnał do modernizacji
- gniazda są stare, kruche lub nadpalone,
- przewody mają aluminiowe żyły,
- brakuje przewodu ochronnego PE,
- wyłącznik różnicowoprądowy wybija bez wyraźnej przyczyny albo w ogóle nie ma go w instalacji,
- wtyczki i gniazda robią się ciepłe przy zwykłym obciążeniu.
W takich warunkach lepiej nie szukać szybkiego obejścia. Z mojej perspektywy sens ma albo pełna naprawa obwodu, albo jego modernizacja, a nie kosmetyczny mostek w pojedynczym gnieździe. To właśnie tu najłatwiej pomylić „działa” z „jest bezpieczne”.
Na tym etapie zostaje już ostatnia rzecz: jak ocenić, czy rozbudowa gniazd ma sens także wtedy, gdy dom zaczyna pracować pod większym obciążeniem.
Dlaczego jedno dodatkowe gniazdo potrafi ujawnić słaby punkt całej instalacji
Jedno nowe gniazdo samo w sobie nie jest problemem. Problemem bywa to, co zaczyna z niego korzystać: ładowarki, grzejniki, sprzęt AGD, elektronika biurowa, a coraz częściej także urządzenia związane z fotowoltaiką, magazynem energii albo zasilaniem awaryjnym. Wtedy okazuje się, że instalacja była projektowana pod inne czasy i inne nawyki domowników.
Jeśli mam doradzić jedną rzecz, to tę: zanim dołożysz kolejne gniazdo, sprawdź nie tylko miejsce montażu, ale cały bilans obwodu. Czasem lepiej wydzielić osobny obwód do kuchni, pralni czy domowego biura niż kolejny raz „dokładać się” do już przeciążonej linii. To daje mniej problemów z zabezpieczeniami, mniej strat na grzaniu połączeń i większy porządek w całej instalacji.
W domu z własną produkcją energii to ma jeszcze jeden plus: łatwiej ocenić, gdzie naprawdę znika prąd, a gdzie instalacja po prostu jest źle podzielona. Dobrze rozplanowane gniazda pomagają też ograniczyć używanie przypadkowych przejściówek i długich przedłużaczy, które nie poprawiają komfortu, tylko ukrywają brak porządku w obwodach. Jeśli myślę o instalacji przyszłościowo, właśnie od tego zaczynam.
Najbezpieczniej traktować ten temat jako decyzję o całym obwodzie, nie o jednym gniazdku: poprawne połączenie równoległe, właściwy przekrój przewodów, pewne zaciski i sensowny układ ochrony są ważniejsze niż szybki mostek wykonany „na oko”.
