W tym tekście rozkładam na czynniki pierwsze kolory przewodów przy zasilaniu trójfazowym i pokazuję, jak czytać je bez zgadywania. Wyjaśniam, który przewód odpowiada za ochronę, który za neutralny, jak rozpoznać fazy oraz gdzie najczęściej pojawiają się pomyłki w instalacjach o większej mocy. To praktyczny temat, bo przy płycie indukcyjnej, wallboxie, pompie ciepła albo falowniku błąd w identyfikacji żył potrafi kosztować znacznie więcej niż chwilę spędzoną na sprawdzeniu schematu.
Najważniejsze kolory i zasady, które trzeba zapamiętać od razu
- Żółto-zielony to przewód ochronny PE i nie powinien pełnić innej roli.
- Niebieski oznacza przewód neutralny N.
- Brązowy, czarny i szary to standardowy zestaw faz L1, L2 i L3 w nowych instalacjach.
- W trójfazowym zasilaniu zwykle spotyka się układ 5-żyłowy: L1, L2, L3, N i PE.
- W starszych instalacjach kolory mogą być inne, więc sam kolor kabla nie wystarcza do identyfikacji.
- Przy silnikach i sprężarkach liczy się także kolejność faz, a nie tylko ich obecność.
Jak wyglądają kolory w trójfazowym zasilaniu 400 V

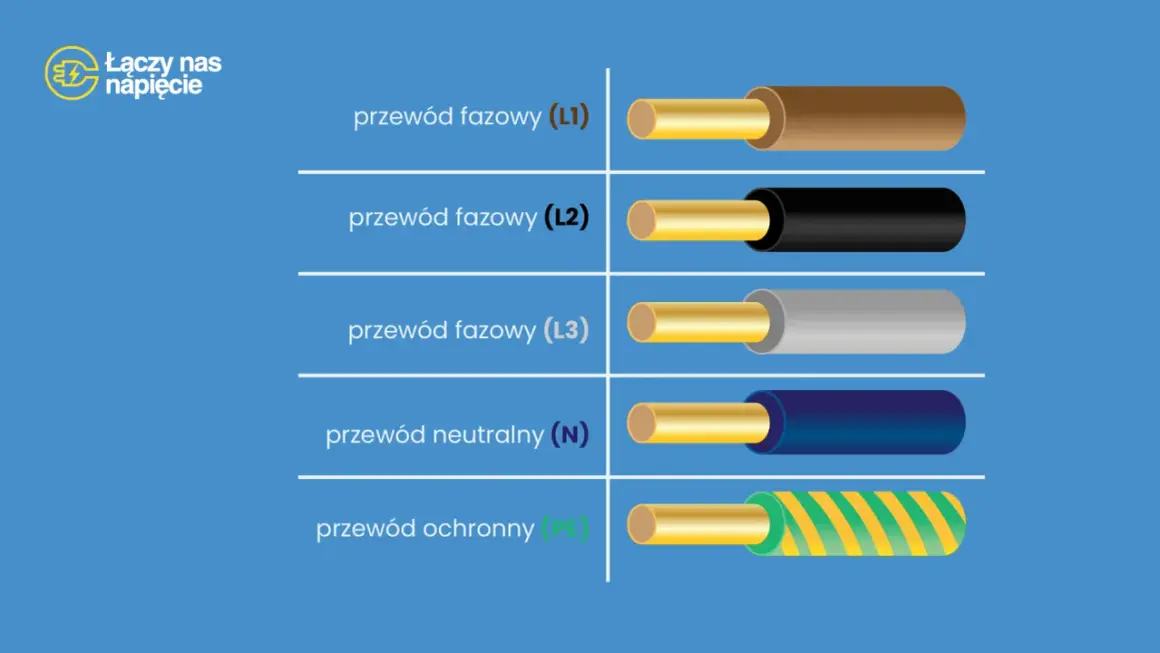

W nowym obwodzie trójfazowym trzymam się prostego układu: PE żółto-zielony, N niebieski, a fazy L1, L2 i L3 brązowy, czarny oraz szary. Taki porządek spotkasz przy gniazdach siłowych, płytach indukcyjnych, pompach ciepła i wielu ładowarkach EV. Sama barwa nie mówi jeszcze wszystkiego o funkcji obwodu, ale jest pierwszym i bardzo ważnym tropem.
| Oznaczenie | Kolor | Rola w instalacji | Co warto zapamiętać |
|---|---|---|---|
| PE | Żółto-zielony | Ochrona przeciwporażeniowa | To przewód ochronny, nie roboczy. |
| N | Niebieski | Przewód neutralny | W nowym standardzie ma stały kolor i nie powinien być używany jako faza. |
| L1 | Brązowy | Pierwsza faza | W zestawie trójfazowym to jeden z trzech przewodów roboczych. |
| L2 | Czarny | Druga faza | Kolor fazy może się powtarzać w innych instalacjach, ale nie wolno mylić go z PE ani N. |
| L3 | Szary | Trzecia faza | W nowym układzie to standardowy kolor ostatniej fazy. |
| PEN | Żółto-zielony z niebieskim oznaczeniem lub starszy niebieski | Połączenie ochronno-neutralne | To przypadek starszych układów, który wymaga szczególnej ostrożności. |
Ważne: w typowej sieci 3×400 V między fazami masz 400 V, a między fazą i N około 230 V. PE nie służy do zasilania urządzenia, tylko do ochrony obudowy i odprowadzenia prądu zwarciowego. Gdy ten układ mam już w głowie, łatwiej przejść do oznaczeń na samym gnieździe i wtyczce.
Jak czytać oznaczenia na gnieździe i wtyczce siłowej

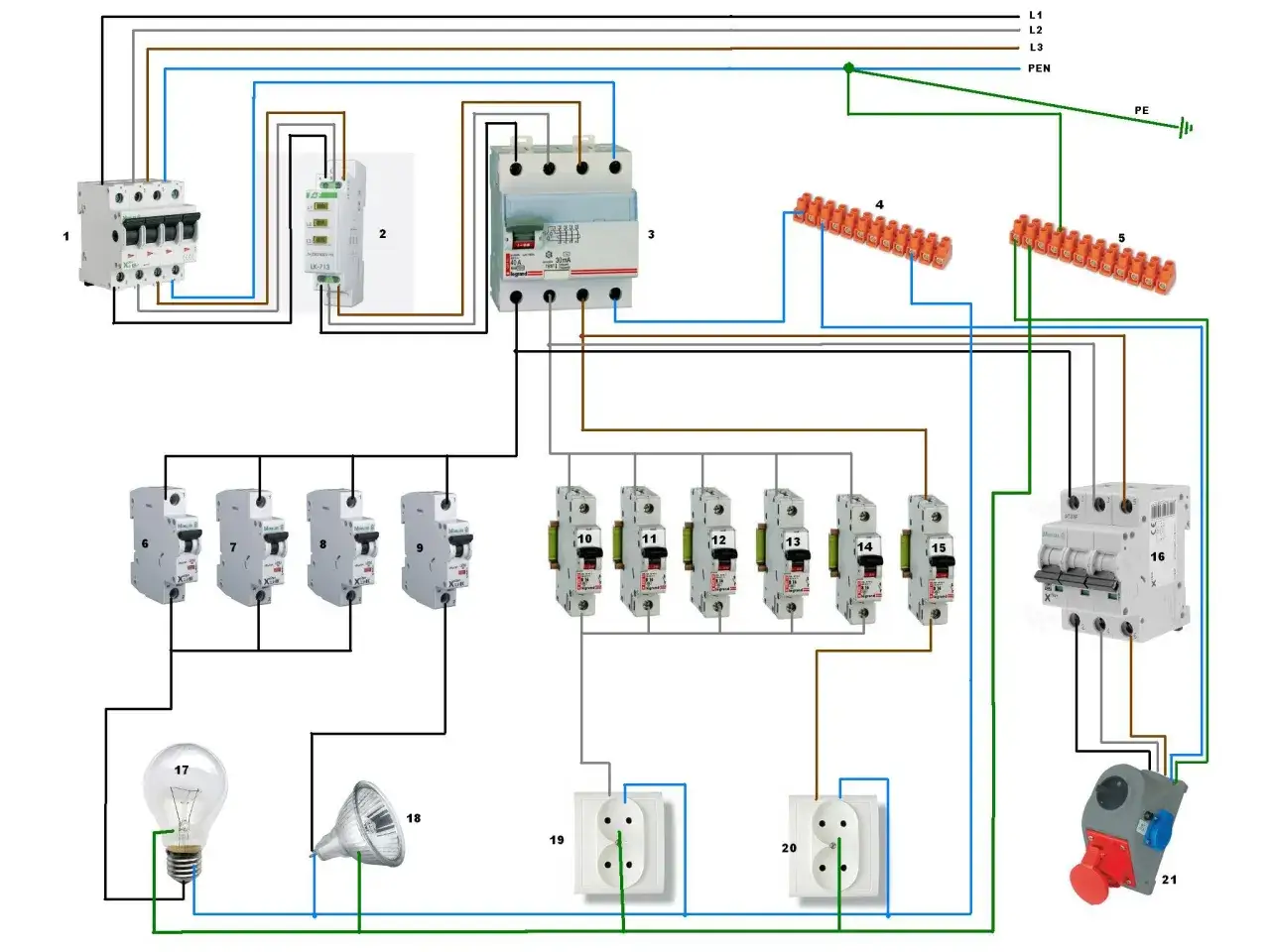

Na osprzęcie zwykle znajdziesz oznaczenia L1, L2, L3, N i PE albo symbol uziemienia przy zacisku ochronnym. To ważniejsze niż sam układ mechaniczny styków, bo różni producenci mogą stosować inne rozwiązania konstrukcyjne, ale funkcje elektryczne pozostają czytelne. Jeśli urządzenie ma własny schemat połączeń, ja zawsze traktuję go jako nadrzędny.
- L1, L2, L3 to trzy fazy zasilające.
- N jest potrzebny wtedy, gdy urządzenie korzysta z napięcia 230 V względem neutralnego.
- PE łączy obudowę lub elementy metalowe z instalacją ochronną.
- Jeśli w dokumentacji widzisz tylko trzy fazy i PE, neutralny może nie być używany.
W urządzeniach z silnikiem, pompą albo sprężarką sprawdzam jeszcze kolejność faz. Błędny układ zwykle nie niszczy sprzętu od razu, ale może zmienić kierunek obrotów albo sposób pracy urządzenia. Przy wentylatorze, pompie czy kompresorze wychodzi to bardzo szybko i nie ma w tym żadnej „magii” - po prostu dwa przewody zostały zamienione miejscami.
W tym miejscu łatwo też o drugie częste nieporozumienie: kolor przewodu nie jest tym samym co jego rola w danej chwili. W instalacji może się pojawić nowy przewód w starej wiązce, kabel po przeróbce albo żyła wykorzystana niezgodnie z obecnym standardem. Dlatego sam wzrok to za mało, jeśli chcesz mieć pewność.
Dlaczego starsze instalacje potrafią zmylić nawet doświadczonego elektryka
Tu najczęściej zaczynają się problemy. W starszych przewodach i przeróbkach amatorskich kolory nie muszą zgadzać się z obecnym standardem, a czasem ktoś dołożył nową żyłę do starego kabla i oznaczył ją „na szybko”. Sam kolor kabla nie wystarcza wtedy do identyfikacji, nawet jeśli na pierwszy rzut oka wszystko wygląda porządnie.
- Brąz, czerwień, żółć albo zieleń mogły kiedyś pełnić rolę fazy w starych układach.
- Niebieski bywał używany inaczej w starych sieciach TN-C lub po prowizorycznych przeróbkach.
- Żółto-zielonego nie wolno traktować jak zwykłej fazy, nawet jeśli ktoś kiedyś tak zrobił.
- PEN wygląda podobnie do przewodu ochronnego, ale łączy funkcję ochronną i neutralną.
Najbardziej zdradliwe są instalacje po częściowych remontach: jedna część jest już zgodna z obecnym standardem, a druga została po staremu. W praktyce nie ufam wtedy pamięci domowników ani słowom „tak było od zawsze”. Sprawdzam dokumentację, rozdzielnicę i faktyczny stan przewodów, bo to jedyny sposób, żeby nie pomylić się na końcu.
Gdy ten etap mam opanowany, przechodzę do rzeczy, które naprawdę warto sprawdzić przed podaniem napięcia.
Co sprawdzam przed włączeniem zasilania
Jeżeli mam do czynienia z urządzeniem o większej mocy, nie zaczynam od podłączania, tylko od weryfikacji. To oszczędza czas i chroni przed błędami, które przy 400 V bywają kosztowne. W praktyce zawsze wolę poświęcić kilka minut na kontrolę niż później szukać przyczyny dziwnego zachowania urządzenia.
- Porównuję schemat producenta z oznaczeniami na zaciskach.
- Sprawdzam, czy obwód ma wymagane PE i ewentualnie N.
- Upewniam się, że kolory żył odpowiadają funkcjom, a nie tylko temu, co ktoś opisał na skróty.
- Mierzę brak napięcia odpowiednim testerem, a nie „na oko”.
- Jeśli urządzenie ma silnik, pompę lub sprężarkę, biorę pod uwagę kolejność faz.
- Patrzę na zabezpieczenia i przekrój przewodu, bo kolor nie zastępuje doboru technicznego.
W instalacjach fotowoltaicznych i przy magazynach energii ta dyscyplina jest jeszcze ważniejsza, bo łatwo pomylić stronę DC z AC. Po stronie paneli obowiązują inne oznaczenia niż po stronie zasilania sieciowego, więc nie przenoszę zasad jeden do jednego między tymi fragmentami układu. To właśnie takie drobne skróty myślowe najczęściej kończą się potem niepotrzebnym serwisem.
Jeśli ktoś pyta mnie, gdzie robi się najwięcej pomyłek, odpowiedź jest dość przewidywalna: tam, gdzie instalacja ma być szybka, mocna i „już działać”.
Najczęstsze błędy przy podłączaniu siły
Przy większych obciążeniach nie chodzi o to, żeby znać kolory z pamięci. Chodzi o to, żeby nie popełnić kilku prostych błędów, które potem odbijają się na bezpieczeństwie albo sprawności sprzętu.
| Błąd | Co może się stać | Jak robię to lepiej |
|---|---|---|
| Użycie niebieskiego jako fazy | Chaos w oznaczeniach i ryzyko niebezpiecznego podłączenia | Sprawdzam funkcję żyły, nie tylko jej barwę. |
| Użycie żółto-zielonego jako zwykłej żyły roboczej | Utrata ochrony i poważne naruszenie zasad bezpieczeństwa | Zostawiam ten kolor wyłącznie dla PE. |
| Założenie, że stara instalacja ma współczesny układ kolorów | Błędna identyfikacja przewodów | Nie ufam samemu kolorowi, tylko też sprawdzam dokumentację i pomiary. |
| Zamiana dwóch faz w silniku lub sprężarce | Zmiana kierunku obrotów albo nieprawidłowa praca | Po uruchomieniu kontroluję kierunek pracy urządzenia. |
| Pominięcie N tam, gdzie urządzenie go wymaga | Urządzenie nie działa poprawnie albo wcale | Porównuję z instrukcją i schematem zacisków. |
W takich sytuacjach najbardziej pomaga prosta zasada: kolor ma być wskazówką, a nie dowodem. Jeśli cokolwiek nie zgadza się z opisem producenta, zatrzymuję się i sprawdzam układ jeszcze raz. To mało efektowne, ale właśnie tak ogranicza się błędy w elektryce.
Gdzie ta wiedza naprawdę się przydaje w domu, pv i ładowaniu auta
W praktyce najczęściej widzę to przy płytach indukcyjnych, pompach ciepła, warsztatowych silnikach, wallboxach i falownikach. W każdym z tych miejsc porządek kolorów nie jest ozdobą, tylko sposobem, żeby instalacja była czytelna po latach serwisu i nie wymagała zgadywania, co kiedyś zostało podłączone.
- Przy płycie indukcyjnej liczy się poprawne rozpoznanie faz i neutralnego, bo urządzenie często korzysta z kilku żył jednocześnie.
- Przy wallboxie ważny jest PE i zgodność z dokumentacją, a sama trójfazowość nie zwalnia z kontroli oznaczeń.
- Przy pompie ciepła i sprężarce dochodzi temat kolejności faz, bo zły układ może odwrócić kierunek pracy.
- W falowniku PV po stronie AC obowiązuje ten sam porządek kolorów co w innych obwodach sieciowych, ale po stronie DC reguły są już inne.
To jest też powód, dla którego wolę czytelne opisy w rozdzielnicy niż pamięć wykonawcy. Instalacja, którą da się odczytać po kilku latach bez zgadywania, zwyczajnie mniej kosztuje w serwisie i szybciej pozwala znaleźć usterkę. W energetyce domowej i w rozwiązaniach związanych z fotowoltaiką ta różnica jest naprawdę odczuwalna.
Zapamiętaj te reguły zanim podasz napięcie
Jeśli mam zostawić jedną zasadę, brzmi ona prosto: kolor ma pomóc zorientować się w układzie, ale nie może zastępować schematu i pomiaru. W nowym trójfazowym obwodzie pamiętam o żółto-zielonym PE, niebieskim N oraz fazach brązowej, czarnej i szarej; w starszych instalacjach zakładam, że ktoś mógł już wcześniej namieszać.
- PE tylko do ochrony.
- N tylko jako neutralny.
- Fazy sprawdzam także wtedy, gdy kabel wygląda „książkowo”.
- Przy silnikach i pompach kontroluję kolejność faz po uruchomieniu.
To podejście szczególnie dobrze działa przy urządzeniach dużej mocy, gdzie pomyłka nie kończy się na wybitym bezpieczniku, tylko na realnym ryzyku uszkodzenia sprzętu albo porażenia. Jeśli coś nie zgadza się z dokumentacją urządzenia, zatrzymuję pracę i sprawdzam instalację jeszcze raz, zanim podam napięcie.
