Kolory kabli w gniazdku - Jak podłączyć bezpiecznie?

Aleks Adamski

Aleks Adamski

|

27 lipca 2026

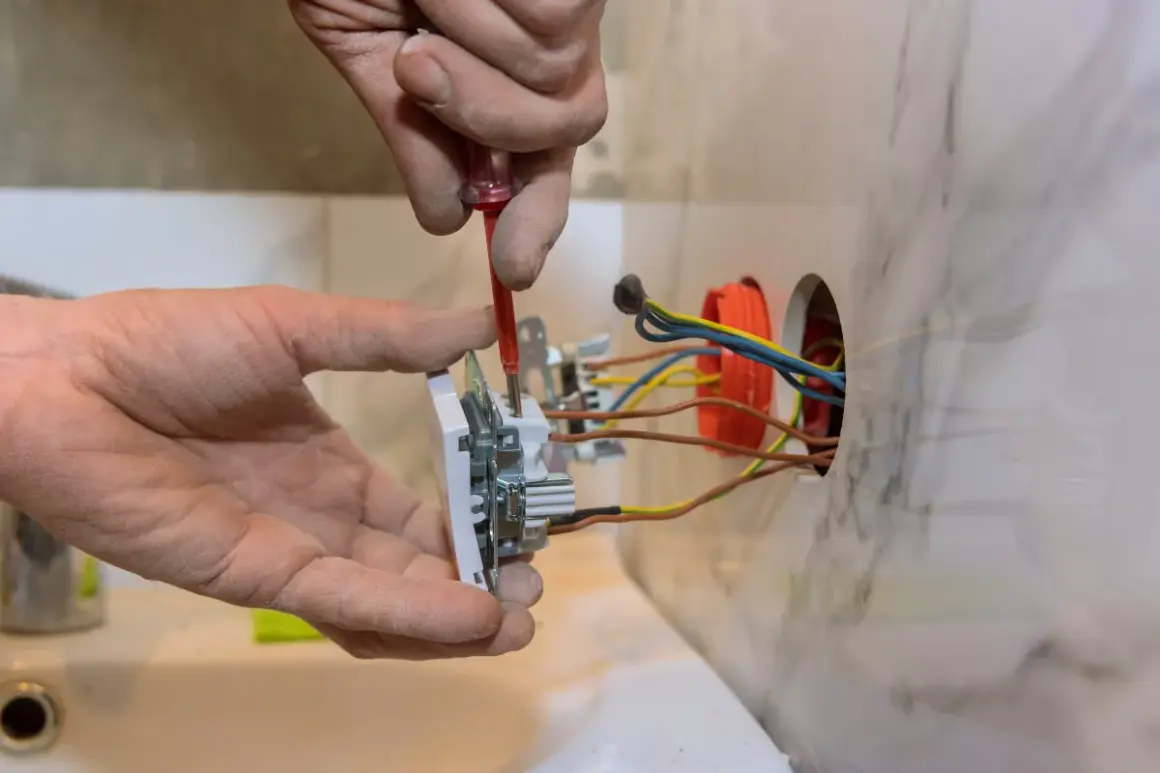

Elektryk montuje gniazdko, podłączając kolorowe kable: zielono-żółty, niebieski i brązowy.

Kolory kabli w gniazdku nie są detalem estetycznym, tylko podstawą bezpiecznej instalacji. W tym tekście pokazuję, co oznacza żyła ochronna, neutralna i fazowa, jak wygląda typowe podłączenie w polskim gnieździe oraz kiedy sam kolor przestaje być wystarczającą wskazówką. Dorzucam też kilka praktycznych zasad, które pomagają uniknąć błędów przy sprawdzaniu i wymianie osprzętu.

Najważniejsze barwy i ich rola w gnieździe

  • Żółto-zielony oznacza przewód ochronny PE i nie powinien pełnić żadnej innej funkcji.
  • Niebieski to przewód neutralny N, a brązowy najczęściej przewód fazowy L.
  • W typowym gnieździe z bolcem ochronnym PE trafia na styk ochronny, N na zacisk neutralny, a L na zacisk fazowy.
  • W starszych lub przerabianych instalacjach sam kolor nie daje pełnej pewności.
  • Przed pracą trzeba wyłączyć obwód i potwierdzić brak napięcia miernikiem lub dwubiegunowym testerem.

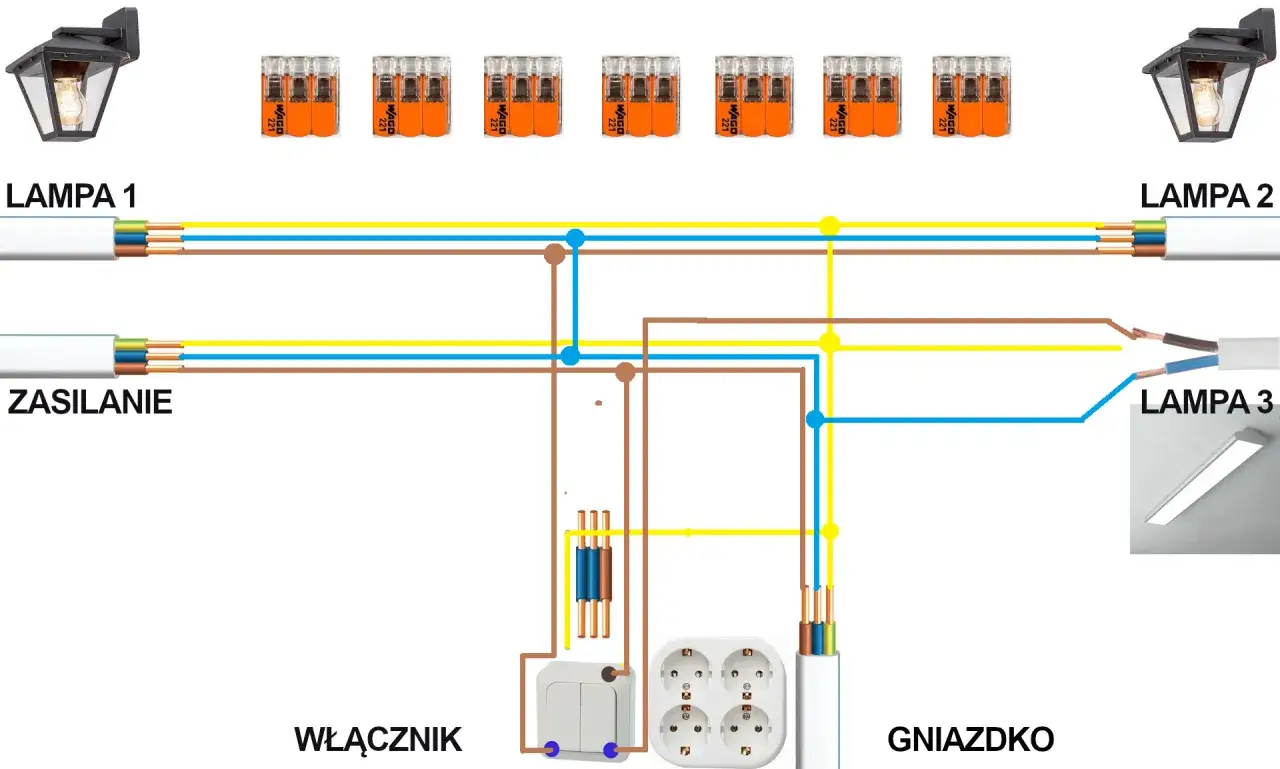

Schemat instalacji elektrycznej: zasilanie, lampy, gniazdko i włącznik. Widoczne kolory kabli w gniazdku: brązowy, niebieski, żółto-zielony.

Jak czytać oznaczenia w typowym gnieździe

W nowoczesnej instalacji domowej najczęściej spotkasz trzy żyły: ochronną, neutralną i fazową. To właśnie one tworzą podstawowy układ zasilania w gniazdach 230 V, a ich barwy mają ograniczyć pomyłki podczas montażu i serwisu. Ja patrzę na to bardzo prosto: kolor ma podpowiadać funkcję, ale dopiero oznaczenie zacisku i pomiar potwierdzają, czy wszystko jest na swoim miejscu.

Kolor izolacji Oznaczenie Funkcja Gdzie trafia w gnieździe
Żółto-zielony PE Przewód ochronny Styk ochronny, czyli bolec lub zacisk ochronny
Niebieski N Przewód neutralny Zacisk oznaczony literą N
Brązowy L Przewód fazowy Zacisk oznaczony literą L
Czarny lub szary L Także przewód fazowy, zwykle w układach wielożyłowych Zacisk L lub inny punkt fazowy zgodny ze schematem

W typowym polskim gnieździe z bolcem ochronnym patrzy się od frontu, a orientacja styków ma znaczenie tylko wtedy, gdy instalacja jest wykonana zgodnie z przyjętą praktyką. Wtedy lewy otwór odpowiada przewodowi fazowemu, prawy neutralnemu, a styk ochronny łączy się z PE. Jeśli osprzęt był wymieniany, obracany albo przerabiany, nie zakładam zgodności bez sprawdzenia. I właśnie dlatego sama znajomość barw to dopiero początek.

Co oznacza każdy z przewodów w praktyce

Kiedy rozbijam ten temat na części, zawsze zaczynam od funkcji przewodu, a nie od samej izolacji. To podejście oszczędza czasu i zmniejsza ryzyko błędu, zwłaszcza przy starych gniazdach, w których ktoś kiedyś zrobił własną „logikę” połączeń.

Przewód ochronny PE

Żółto-zielony przewód ochronny to element bezpieczeństwa, a nie normalnej pracy urządzenia. Jego zadaniem jest odprowadzenie prądu zwarciowego do ziemi lub do układu ochronnego, żeby zabezpieczenia mogły szybko odciąć zasilanie. Ja traktuję PE jako przewód, którego nie wolno używać „przy okazji” do niczego innego. Jeśli ktoś zamienia go z neutralnym albo fazowym, robi z instalacji ryzyko, a nie ochronę.

Przewód neutralny N

Niebieski przewód neutralny zamyka obwód w zwykłej pracy urządzeń. W potocznym języku wciąż bywa nazywany „zerowym”, ale w praktyce bezpieczniej mówić po prostu o N. To nie jest to samo co ochronny przewód uziemiający, choć początkujący często je mylą, bo oba bywają „mniej groźne” niż faza. W rzeczywistości różnica jest ogromna: neutralny przewodzi prąd roboczy, a ochronny ma reagować głównie wtedy, gdy pojawi się awaria.

Przeczytaj również: Czym zajmuje się elektryk? Odkryj jego kluczowe obowiązki i zadania

Przewód fazowy L

Brązowy przewód fazowy jest tym, na którym pojawia się napięcie zasilające. W innych obwodach i w instalacjach trójfazowych faza może mieć też barwę czarną albo szarą, żeby rozróżnić kolejne tory. Dla mnie to właśnie L jest przewodem, który trzeba traktować z największą ostrożnością, bo to on stanowi bezpośrednie źródło zagrożenia przy kontakcie. Jeśli w gnieździe coś nie zgadza się z oznaczeniem L, nie próbuję zgadywać.

Gdy funkcja każdego przewodu jest już jasna, sensownie jest przejść od teorii do sprawdzenia, czy instalacja rzeczywiście odpowiada temu, co sugeruje kolor.

Jak sprawdzić przewody bez zgadywania

Pierwsza zasada jest prosta: kolor podpowiada, ale pomiar decyduje. W instalacji elektrycznej nie opieram się na pamięci, szczególnie wtedy, gdy gniazdo było wymieniane albo w domu są ślady dawnych przeróbek. To ma znaczenie nie tylko dla samego gniazdka, lecz także przy późniejszej modernizacji domu, na przykład pod nowe urządzenia, ładowarkę samochodu czy falownik fotowoltaiczny.

  1. Wyłącz odpowiedni obwód w rozdzielnicy i upewnij się, że nikt go nie włączy w trakcie pracy.
  2. Sprawdź brak napięcia dwubiegunowym testerem albo miernikiem, a nie tylko prostym próbnikiem.
  3. Otwórz osprzęt dopiero po potwierdzeniu, że przewody nie są pod napięciem.
  4. Rozpoznaj PE po ciągłej żółto-zielonej izolacji, ale nie zakładaj automatycznie, że to wystarcza w starej instalacji.
  5. Potwierdź N i L pomiarem, bo samo spojrzenie na kolor może wprowadzić w błąd.
  6. Jeśli oznaczenia nie pasują do funkcji, przerwij pracę i zweryfikuj schemat albo zawołaj elektryka.

Warto też pamiętać, że prosty śrubokręt z neonówką daje tylko orientacyjny sygnał. Do odpowiedzi „tu jest faza, tu neutralny, tu ochronny” wolę narzędzie, które naprawdę potwierdza stan obwodu. Takie podejście jest nudniejsze niż zgadywanie, ale za to znacznie bezpieczniejsze. I właśnie ten brak pośpiechu odróżnia dobrą praktykę od ryzykownej improwizacji.

Najczęstsze błędy przy wymianie gniazda

Przy gniazdach nie najgroźniejsza jest sama niewiedza, tylko połączenie pośpiechu i przekonania, że „na pewno będzie dobrze”. W praktyce najczęściej widzę powtarzalne pomyłki, które da się łatwo wyłapać, jeśli wie się, czego szukać.

Błąd Co może się stać Lepsze podejście
Zamiana L i N Urządzenie zwykle działa, ale diagnostyka i bezpieczeństwo są gorsze, a część osprzętu może pracować niezgodnie z założeniem Potwierdzić funkcje miernikiem i podłączyć przewody zgodnie z oznaczeniami zacisków
Użycie PE zamiast N Znika prawidłowa ochrona, a obudowy urządzeń mogą stać się niebezpieczne Trzymać PE wyłącznie na styku ochronnym
Ufanie samemu kolorowi w starej instalacji Kolor może nie odpowiadać funkcji po dawnych przeróbkach Sprawdzić obwód pomiarem i schematem, nie tylko wzrokiem
Luźny zacisk Nagrzewanie, iskrzenie, a w skrajnym przypadku stopienie osprzętu Dokręcić połączenia zgodnie z zaleceniami producenta i sprawdzić pewność styku
Uszkodzona izolacja przy montażu Ryzyko zwarcia lub przypadkowego kontaktu z żyłą czynną Ostrożnie przygotować końcówki i nie wciskać przewodów na siłę

Jeśli w instalacji jest wyłącznik różnicowoprądowy, może on zareagować na część takich błędów, ale nie traktuję tego jako zastępstwa dla poprawnego montażu. Różnicówka ma pomagać, a nie usprawiedliwiać pomyłki. Z tego punktu łatwo przejść do sytuacji, w których kolor staje się tylko jednym z kilku tropów.

Kiedy kolory przestają wystarczać

Najwięcej niejasności pojawia się w starszych mieszkaniach, po wielu remontach albo tam, gdzie ktoś kiedyś skrócił czas pracy i „przełożył” przewody po swojemu. W takich miejscach barwa daje trop, ale nie daje pełnej odpowiedzi. Ja szczególnie ostrożnie podchodzę do instalacji, w których widać ślady kilku epok naraz: nowe gniazdo, stara puszka, obcięte oznaczenia, niejednakowe odcinki izolacji.

W praktyce ostrożność jest potrzebna także wtedy, gdy instalacja była modernizowana pod większe obciążenia albo pod nowe źródła energii. Przy domu przygotowywanym pod fotowoltaikę, magazyn energii czy ładowarkę samochodu porządek w obwodach i opisie przewodów ma realne znaczenie, bo późniejszy serwis jest szybszy i mniej podatny na pomyłki. Właśnie dlatego nie lubię prowizorek: oszczędzają pięć minut teraz, a potrafią kosztować dużo więcej później.

Warto też pamiętać, że w części starszych układów przewody były prowadzone inaczej niż dziś, a dodatkowe oznaczenia mogły zostać dodane później taśmą, opaską albo markerem. Taki opis pomaga, ale tylko wtedy, gdy jest czytelny i zgodny ze schematem obwodu. Jeśli nie ma pewności, kolory nie powinny być jedyną podstawą decyzji.

Co zapamiętać, zanim otworzysz puszkę

  • Żółto-zielony traktuję wyłącznie jako PE.
  • Niebieski oznacza N, a brązowy, czarny lub szary wskazują zwykle na L.
  • Pomiar ma większą wagę niż domysł, zwłaszcza w starszej instalacji.
  • Jeśli coś się nie zgadza, przerywam pracę zamiast zgadywać.

W praktyce najlepszą ochroną nie jest zapamiętanie samych barw, tylko połączenie ich z pomiarem i zrozumieniem funkcji obwodu. To podejście daje spokój przy zwykłym gniazdku, ale równie dobrze działa przy każdej późniejszej modernizacji instalacji w domu. Gdy przewody są opisane i sprawdzone, cała reszta prac przebiega po prostu czyściej i bez zbędnych niespodzianek.

FAQ - Najczęstsze pytania

Standardowo żółto-zielony to przewód ochronny (PE), niebieski to neutralny (N), a brązowy (lub czarny/szary) to fazowy (L). Te kolory pomagają w prawidłowym podłączeniu i zapewnieniu bezpieczeństwa instalacji.

Nie zawsze. W starszych instalacjach lub po przeróbkach kolory mogą nie odpowiadać aktualnym normom. Zawsze zaleca się sprawdzenie funkcji przewodów miernikiem, aby uniknąć błędów i zagrożeń.

Przewód fazowy (L) to ten, na którym pojawia się napięcie zasilające. Jest niebezpieczny, ponieważ bezpośredni kontakt z nim grozi porażeniem prądem. Zawsze należy traktować go z największą ostrożnością i potwierdzać jego obecność miernikiem.

Przewód ochronny (PE) w kolorze żółto-zielonym służy do odprowadzania prądu zwarciowego w przypadku awarii, chroniąc przed porażeniem. Jest to kluczowy element bezpieczeństwa i nigdy nie powinien być używany do innych celów.

Jeśli kolory nie pasują do oznaczeń lub funkcji, należy przerwać pracę. Konieczne jest zweryfikowanie schematu instalacji i dokładne pomiary. W razie wątpliwości zawsze wezwij wykwalifikowanego elektryka, aby zapewnić bezpieczeństwo.
